TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH CNKT CÔNG TRÌNH XÂY DỰNG

CHUNG CƯ CAO CẤP THIÊN LONG

GVHD: TS. NGUYỄN ĐÌNH HIỂN
SVTH: TRƯƠNG VĂN HÂN

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 12 năm 2017

LỜI CẢM ƠN
Đối với mỗi sinh viên ngành Xây dựng, luận văn tốt nghiệp chính là công việc kết thúc quá
trình học tập ở trƣờng đại học, đồng thời mở ra trƣớc mắt mỗi ngƣời một hƣớng đi mới vào cuộc
sống thực tế trong tƣơng lai. Thông qua quá trình làm luận văn đã tạo điều kiện để em tổng hợp, hệ
thống lại những kiến thức đã đƣợc học, đồng thời thu thập bổ sung thêm những kiến thức mới mà
mình còn thiếu sót, rèn luyện khả năng tính toán và giải quyết các vấn đề có thể phát sinh trong
thực tế.
Trong suốt khoảng thời gian thực hiện luận văn của mình, em đã nhận đƣợc rất nhiều sự chỉ
dẫn, giúp đỡ tận tình của Thầy hƣớng dẫn nói riêng cùng với quý Thầy Cô trong bộ môn Xây dựng
nói chung. Em xin gửi lời cảm ơn chân thành, sâu sắc nhất của mình đến quý thầy cô. Những kiến
thức và kinh nghiệm mà các thầy cô đã truyền đạt cho em là nền tảng, chìa khóa để em có thể hoàn
thành luận văn tốt nghiệp này.
Mặc dù đã cố gắng hết sức nhƣng do kiến thức và kinh nghiệm còn hạn chế, do đó luận văn
tốt nghiệp của em khó tránh khỏi những thiếu sót, kính mong nhận đƣợc sự chỉ dẫn của quý Thầy
Cô để em cũng cố, hoàn hiện kiến thức của mình hơn.
Cuối cùng, em xin chúc quý Thầy Cô thành công và luôn dồi dào sức khỏe để có thể tiếp tục sự
nghiệp truyền đạt kiến thức cho thế hệ sau. Em xin chân thành cám ơn!

TP.HCM, ngày 01 tháng 12 năm 2017
Sinh vi n thực hiện

TRƢỜNG ĐẠI HỌC SPKT TP. HCM

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

KHOA XÂY DỰNG

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên

: TRƢƠNG VĂN HÂN

Khoa

: Xây Dựng

Ngành

: CNKT Công Trình Xây Dựng

T n đề tài

: CHUNG CƢ CAO CẤP THIÊN LONG

MSSV: 13149042

1. Số liệu ban đầu
Hồ sơ kiến trúc : bao gồm các bản vẽ kiến trúc của công trình
Hồ sơ khảo sát địa chất.
2. Nội dung các phần học lý thuyết và tính toán
a. Kiến trúc
Thể hiện lại các bản vẽ kiến trúc có sự điều chỉnh về kích thƣớc nhịp và chiều
cao tầng.
b. Kết cấu
Tính toán và thiết kế sàn tầng điển hình theo hai phƣơng án: Sàn sƣờn toàn khối
và sàn phẳng.
Tính toán và thiết kế cầu thang bộ tầng điển hình.
Mô hình tính toán và thiết kế hai khung trục: khung trục B và khung trục 2.
c. Nền móng
Tổng hợp số liệu địa chất
Thiết kế phƣơng án móng cọc khoan nhồi
d. Thi
...

...

M
210.12

 00526
2
R b bh o 14.5 *103 * 0.5252

  1  1  2  0.054

As 

R b bh 0 0.054 *17 *1000 * 525

 1721.36(mm²)
Rs
280

Chọn Ø25a200(As=2944 mm-   0.56)
Momen âm lớn nhất:Mmin=210.12(kNm/m)
Tính tƣơng tự ta tính đƣợc :
As=908(mm²)
Chọn Ø25a200(As=2944 mm   0.56) )
Tính toán thép đai:
- Khả năng chịu cắt của tiết diện b tông khi không có thép đai:
102

Qbo  0.5 b4  (1  n )  Rbt  b  ho
Trong đó:
Rbt = 1.05 (MPa) : cƣờng độ chịu kéo của bêtông B30
φb4 = 1.5 (tra bảng 6.1 sách Sàn sƣờn bêtông toàn khối – Nguyễn Đình Cống).
ho = 525mm
φn = 0: bỏ qua ảnh hƣởng của lực dọc (thiên về an toàn)

 Qbo  0.5  1.5  (1  0)  1.19  1000  525 =4685 daN = 46.85 kN
Qmax 94.78 kN
Ta có:  Qbo  Qmax  Phải thêm cốt đai
Chọn cốt đai 8a200mm, kiểm tra lại khả năng chịu cắt

qd 

RswnAsw 2800  2  0.502

 140.6  daN / cm 
u
20

Qdb 

8Rbt bh02 q d = 8 11.9 100  72.5 140.6 = 838.8 (kN) Qmax = 94.78 (kN).
2

7.7 KIỂM TRA KHẢ NĂNG LÀM VIỆC CỦA HỆ GIẰNG CHỐNG (SHORING)
Nội lực trong thanh chống:

Hình 7. 8 Nội lực lớn nhất thanh chống
Hệ thanh chống H3503501219 .
Thép sử dụng làm thanh chống có mác CCT42 có mô-đun đàn hồi E = 2.1108 kN/m2, cƣờng độ
tính toán f = 2100 daN/cm2, fy = 2200 kG/cm2.

N tt
  n 
Kiểm tra điều kiện bền:  
A
Ta có:  

N tt
92.64  8

 427.807daN / cm2
4
A 17323.7  10

 n    c  f  0.95  21000  19950daN / cm2
Vậy,  

N tt
  n 
A

thoả điều kiện bền
103

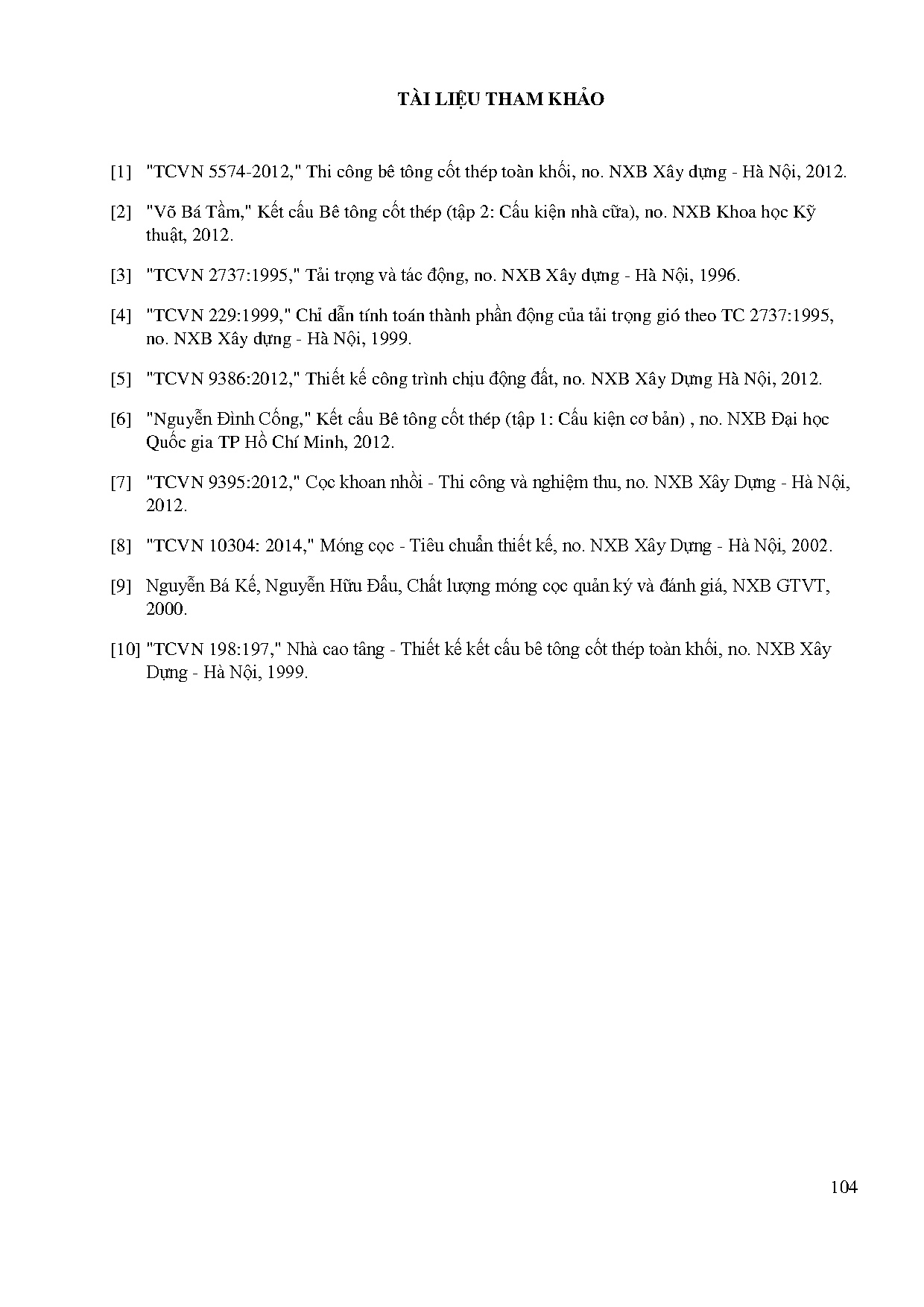

TÀI LIỆU THAM KHẢO

[1] TCVN 5574-2012, Thi công bê tông cốt thép toàn khối, no. NXB Xây dựng - Hà Nội, 2012.
[2] Võ Bá Tầm, Kết cấu Bê tông cốt thép (tập 2: Cấu kiện nhà cữa), no. NXB Khoa học Kỹ
thuật, 2012.
[3] TCVN 2737:1995, Tải trọng và tác động, no. NXB Xây dựng - Hà Nội, 1996.
[4] TCVN 229:1999, Chỉ dẫn tính toán thành phần động của tải trọng gió theo TC 2737:1995,
no. NXB Xây dựng - Hà Nội, 1999.
[5] TCVN 9386:2012, Thiết kế công trình chịu động đất, no. NXB Xây Dựng Hà Nội, 2012.
[6] Nguyễn Đình Cống, Kết cấu Bê tông cốt thép (tập 1: Cấu kiện cơ bản) , no. NXB Đại học
Quốc gia TP Hồ Chí Minh, 2012.
[7] TCVN 9395:2012, Cọc khoan nhồi - Thi công và nghiệm thu, no. NXB Xây Dựng - Hà Nội,
2012.
[8] TCVN 10304: 2014, Móng cọc - Ti u chuẩn thiết kế, no. NXB Xây Dựng - Hà Nội, 2002.
[9] Nguyễn Bá Kế, Nguyễn Hữu Đẩu, Chất lƣợng móng cọc quản ký và đánh giá, NXB GTVT,
2000.
[10] TCVN 198:197, Nhà cao tâng - Thiết kế kết cấu b tông cốt thép toàn khối, no. NXB Xây
Dựng - Hà Nội, 1999.
