MỤC LỤC
CHƯƠNG 1: GIẢI PHÁP KẾT CẤU CÔNG TRÌNH ....................................................... 5
Các giải pháp kết cấu chịu lực ................................................................................ 5
1.1.1. Phân tích đánh giá ưu điểm, nhược điểm và phạm vi áp dụng của các giải pháp
kết cấu chịu lực theo phương thẳng đứng.................................................................. 5
1.1.2. Hệ kết cấu hỗn hợp. ........................................................................................ 6
1.1.3. Lựa chọn giải pháp kết cấu sàn. ...................................................................... 7
Xác định sơ bộ kích thước tiết diện kết cấu công trình ............................................ 8
1.2.1. Vật liệu sử dụng.............................................................................................. 8
1.2.2. Xác định sơ bộ chiều dày sàn. ......................................................................... 9
1.2.3. Xác định sơ bộ kích thước tiết diện dầm ....................................................... 10
1.2.4. Xác định sơ bộ kích thước tiết diện cột. ........................................................ 10
1.2.5. Xác định sơ bộ kích thước tiết diện vách....................................................... 14
CHƯƠNG 2: TẢI TRỌNG TÁC DỤNG LÊN CÔNG TRÌNH ........................................ 16
Cơ sở tính toán tải trọng. ...................................................................................... 16
Các loại tải trọng tác dụng lên công trình. ............................................................ 16
2.2.1. Tải trọng thường xuyên (Tĩnh tải). ................................................................ 16
2.2.1.2.Tải trọng tường xây .................................................................................... 17
2.2.2. Tải trọng tạm thời ......................................................................................... 18
Tải trọng đặc biệt (Tải trọng động đất ) ................................................................ 24
2.3.1. Giá trị lực động đất theo phương X, dạng dao động thứ 1 (mode 1) .............. 30
2.3.2. Giá trị lực động đất theo phương Y, dạng dao động thứ 1 (mode 3) .............. 31
2.3.3. Giá trị lực động đất theo phương X, dạng dao động thứ 2 (mode 5) .............. 33
2.3.4. Giá trị lực động đất theo phương Y, dạng dao động thứ 2 (mode 6) .............. 34
2.3.5. Giá trị lực động đất theo phương X, dạng dao độ
...

...
g các thiết bị thi công như các chi tiết kim loại, đặc biệt là gầu khoan rơi vào
trong lỗ khoan mà nguyên nhân là do gãy chốt hoặc phá bỏ liên kết thì ta phải có biện
pháp phòng ngừa như sau:
TRANG :149

-

Dùng cáp hoặc xích phòng hộ vào cần khoan.
Thợ vận hành phải thường xuyên kiểm tra các thiết bị vận hành.

Nếu đã xảy ra thì biện pháp xử lý thường là dùng gầu ngoạm để lấy lên hoặc dùng các
móc để kéo lên. Trường hợp các dụng cụ này đã bị đất lấp vùi thì trước đó phải dùng
biện pháp xử lý rửa sạch đất cát lấp trên.


Khung cốt thép bị trồi lên

Trong một số trường hợp khi đang đổ bê tông phát hiện lồng thép bị trồi lên thì biện
pháp để phòng và xử lý như sau:
Phải gia công khung cốt thép phải thật chính xác, đặc biệt chú ý mối nối đầu giữa hai
đoạn khung cốt thép.
Trong khi đổ bê tông phải đặc biệt chú ý độ thẳng đứng của ống dẫn cũng như của
khung cốt thép vì kết cấu khung cốt thép phần trên có nhiều cốt chủ hơn phần dưới nên
trọng lượng lớn hơn. Hơn nữa khung thép lại dài khả năng bị nén cong vênh lại càng
lớn.
Ống đổ bê tông để ngập quá nhiều cũng là một nguyên nhân dẫn đến việc lồng thép trồi
lên.


Nước vào trong ống dẫn

Do quá trình đổ bê tông trong ống dẫn phải nhấc lên hạ xuống nhiều lần làm cho đầu
nối bị rò nước hoặc nhấn ống quá quy định làm cho nước vào trong ống dẫn đến việc
bê tông bị phân ly, mất độ dẻo, làm giảm chất lượng bê tông.
Biện pháp phòng ngừa và xử lý:
-

Kiểm tra toàn bộ ống dẫn trước khi đổ bê tông.
Trong quá trình đổ bê tông đáy ống phải ngập đúng quy định trong bê tông, nhấc
ống lên xuống đúng quy định.
Khi đã phát hiện có nước trong ống phải thật nhanh chóng dùng loại thiết bị hút
nước đường kính nhỏ hút hết nước trong ống ra rồi mới tiếp tục đổ bê tông.

TRANG:150

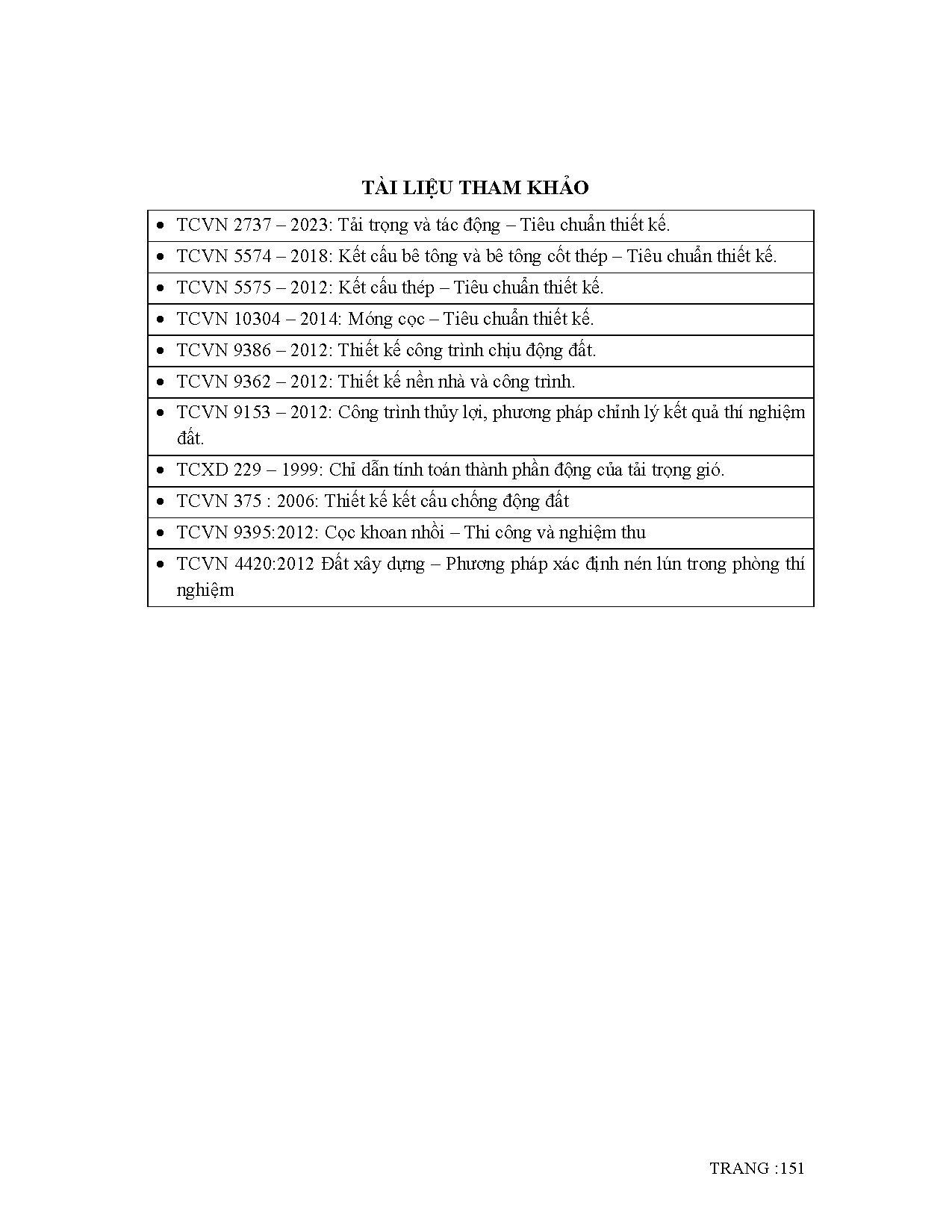

TÀI LIỆU THAM KHẢO
 TCVN 2737 – 2023: Tải trọng và tác động – Tiêu chuẩn thiết kế.
 TCVN 5574 – 2018: Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
 TCVN 5575 – 2012: Kết cấu thép – Tiêu chuẩn thiết kế.
 TCVN 10304 – 2014: Móng cọc – Tiêu chuẩn thiết kế.
 TCVN 9386 – 2012: Thiết kế công trình chịu động đất.
 TCVN 9362 – 2012: Thiết kế nền nhà và công trình.
 TCVN 9153 – 2012: Công trình thủy lợi, phương pháp chỉnh lý kết quả thí nghiệm
đất.
 TCXD 229 – 1999: Chỉ dẫn tính toán thành phần động của tải trọng gió.
 TCVN 375 : 2006: Thiết kế kết cấu chống động đất
 TCVN 9395:2012: Cọc khoan nhồi – Thi công và nghiệm thu
 TCVN 4420:2012 Đất xây dựng – Phương pháp xác định nén lún trong phòng thí
nghiệm

TRANG :151
