TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG

LUẬN VĂN TỐT NGHIỆP
CHUNG CƯ CAO CẤP OPTICONS

GVHD

: T.S NGUYỄN SỸ HÙNG

SVTH
LỚP

: TRẦN THÁI VIỆT
: 139490A

MSSV

: 13149215

TP.HCM – 30.12.2019

1

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên

TRẦN THÁI VIỆT

Khoa

: Xây Dựng

Ngành

: Công Nghệ Kỹ Thuật Công Trình Xây Dựng

Tên đề tài

: CHUNG CƯ CAO CẤP OPTICONS

MSSV: 13149215

1. Số liệu ban đầu
 Hồ sơ kiến trúc
 Hồ sơ khảo sát địa chất
2. Nội dung các phần lý thuyết và tính toán
 Kiến trúc
 Thể hiện lại các bản vẽ theo kiến trúc
 Kết cấu
 Tính toán, thiết kế sàn tầng điển hình
 Tính toán, thiết kế cầu thang bộ
 Mô hình, tính toán, thiết kế khung trục 2 và khung trục C và dầm sàn điển
hình
 Nền móng
 Tổng hợp số liệu địa chất
 Thiết kế 1 phương án móng
3. Thuyết minh và bản vẽ
 01 Thuyết minh
 22 bản vẽ A1 (03 Kiến trúc, 12 Kết cấu, 05 Nền móng)
4. Cán bộ hướng dẫn: T.S NGUYỄN SỸ HÙNG
5. Ngày giao nhiệm vụ15.09.2019
6. Ngày hoàn thành nhiệm vụ: 30.12.2019

Xác nhận của GVHD

2

Tp. HCM ngày..... tháng….. năm 2019
Xác nhận của BCN Khoa

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

THÀNH PHỐ HỒ CHÍ MINH

Độc lập – Tự do – Hạnh Phúc

KHOA XÂY DỰNG

BẢNG NHẬN XÉT CỦA GIAO VIÊN HƯỚNG DẪN
Họ và tên sinh viên TRẦN THÁI VIỆT

MSSV 13149215

Ngành: Công nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ CAO CẤP 20 TẦNG
Họ và tên Giáo viên hướng dẫn: T.S NGUYỄN SỸ HÙNG
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
2. Ưu điểm:
3. Khuyết điểm:
4. Đề nghị cho bảo vệ hay không?
5. Đánh giá loại:
-
...

...
, bê tông nặng lấy bằng 1 bê tông hạt nhỏ 0.85 bê tông nhẹ 0.8
117

Rbt là cường độ chịu cắt của bê tông, dùng bê tông B25  Rbt = 1.05 MPa
um: Là chu vi trung bình của mặt nghiêng xuyên thủng
h0: Là chiều cao làm việc của đài
C: Là chiều dài hình chiếu mặt bên tháp xuyên thủng lên phương ngang
ℎ0
≤ 2.5
????

???? ≥ 0.4ℎ0 1 ≤

Hình 7.17: Tháp xuyên thủng móng lõi M3
Xem hệ vách như một cột cứng, do đó kiểm tra xuyên thủng do các hàng cột biên gây
ra.
S1= S2: ho = 2.38m, c = 1.905m
ℎ

(8.55+11.2)

????

2

1
????????????
= ???????????????? ???????? ℎ0 0 = 1 × 1.05 × 103 ×

× 2.38 ×

2.38
1.905

= 30830.84 (kN)

Lực xuyên thủng Fxt = 6Pmax = 6 x 5004.3= 30025.8 (kN) Fcx = 30830,84(kN)
S3: h0 = 2.38m, c = 1.765m
ℎ

(7.3+11.2)

????

2

1
????????????
= ???????????????? ???????? ℎ0 0 = 1 × 1.05 × 103 ×

× 2.38 ×

2.38
1.905

= 31170.25 (kN)

Lực xuyên thủng Fxt = 6Pmax = 6 x5004.3 = 30025.8(kN) Fcx =30830.84(kN)
Kết luận: Thỏa điều kiện chống xuyên thủng
Độ cứng lò xo cọc phụ thuộc vào đất nền và cọc, không phụ thuộc vào tải trọng
truyền vào nên không cần tính toán lại, lấy trực tiếp độ cứng lò xo đã tính ở móng
M3
118

Nội lực để tính toán cốt thép cho đài móng được lấy từ các dải Strip chia đều kín đài
móng trong mô hình.

Hình 7.18: Phản lực đầu cọc móng M3
 Nhâṇ xét: Giátri P
̣ max vàPmin thu được từ mô hình và tính tay gần bằng nhau,
do đó có thể dùng phần mềm SAFE để tính toán nội lực cho móng M2

Hình 7.19: Momen theo phương X và phương Y móng P1

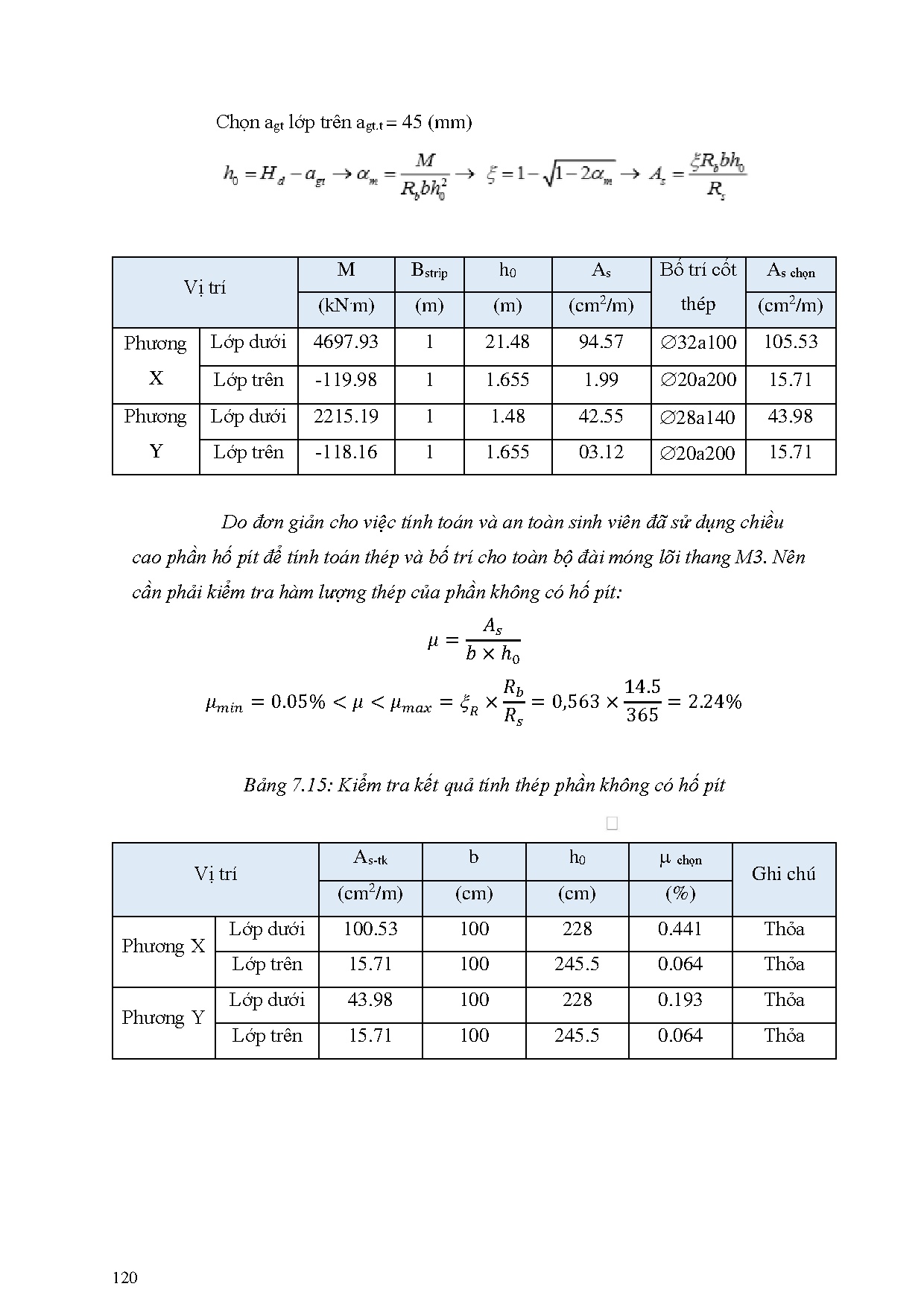

+ Tinh́ toán cốt thép:
Chọn agt lớp dưới agt.d = angàm + 20 = 200 + 20 = 220 (mm)

119

Chọn agt lớp trên agt.t = 45 (mm)

Vị trí

M

Bstrip

h0

As

Bố trí cốt

As chọn

(kN.m)

(m)

(m)

(cm2/m)

thép

(cm2/m)

Phương

Lớp dưới

4697.93

1

21.48

94.57

32a100

105.53

X

Lớp trên

-119.98

1

1.655

1.99

20a200

15.71

Phương

Lớp dưới

2215.19

1

1.48

42.55

28a140

43.98

Y

Lớp trên

-118.16

1

1.655

03.12

20a200

15.71

Do đơn giản cho việc tính toán và an toàn sinh viên đã sử dụng chiều
cao phần hố pít để tính toán thép và bố trí cho toàn bộ đài móng lõi thang M3. Nên
cần phải kiểm tra hàm lượng thép của phần không có hố pít:
????=

????????
???? × ℎ0

???????????????? = 0.05% ???? ???????????????? = ???? ×

????????
14.5
= 0,563 ×
= 2.24%
????????
365

Bảng 7.15: Kiểm tra kết quả tính thép phần không có hố pít

As-tk

b

h0

 chọn

(cm2/m)

(cm)

(cm)

(%)

Lớp dưới

100.53

100

228

0.441

Thỏa

Lớp trên

15.71

100

245.5

0.064

Thỏa

Lớp dưới

43.98

100

228

0.193

Thỏa

Lớp trên

15.71

100

245.5

0.064

Thỏa

Vị trí
Phương X
Phương Y

120

Ghi chú
