Đồ án tốt nghiệp - Chung cư cao cấp Liberty

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG


ĐỒ ÁN TỐT NGHIỆP
CHUNG CƯ CAO CẤP LIBERTY

GVHD

: TS. PHẠM ĐỨC THIỆN

SVTH

: TRỊNH TIẾN PHÚC

NGÀNH

: Công nghệ kĩ thuật công trình xây dựng

TP.HCM, 14 tháng 6 năm 2024

LỜI CẢM ƠN
Lời đầu tiên em xin chân thành cảm ơn tất cả thầy cô trường Đại học Sư phạm Kỹ thuật TP
HCM nói chung và thầy cô Khoa Xây dựng nói riêng dã dạy bảo em trong bốn năm học vừa qua.
Những kiến thức mà thầy cô truyền đạt là một hành trang không thể thiếu trong quá trình nghề
nghiệp
Đồ án tốt nghiệp kết thúc quá trình học tập ở trường đại học, đồng thời mở ra trước mắt chúng
em một hướng đi mới vào cuộc sống trong tương lai. Quá trình làm luận văn giúp chúng em tổng
hợp được nhiều kiến thức đã học trong các học kỳ trước và thu thập, bổ sung thêm những kiến
thức mới, qua đó rèn luyện khả năng tính toán, khả năng nghiên cứu và giải quyết vấn đề có thể
phát sinh trong thực tế, bên cạnh đó còn là những kinh nghiệm quý báu hỗ trợ chúng em rất
nhiều trong thực tế
Trong khoảng thời gian thực hiện đồ án tốt nghiệp, em đã nhận được sự giúp đỡ tận tình của thầy
Nguyễn Văn Hậu. Thầy đã luôn tận tình hướng dẫn em, trả lời mọi câu hỏi thắc mắc của em về
đồ án giúp em có cái nhìn đúng đắn, khái quát hơn về việc thiết kế, tiếp cận với những phần
mềm, những phương pháp tính toán quan trọng cần thiết và luôn cập nhập cho một người kỹ sư
Xây dựng.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do đó đồ án tốt
nghiệp của em không thể tránh khỏi những sai sót, kính mong nhận được sự chỉ dẫn của quý thầy
cô để em củng cố hoàn thiện kiến thức của mình
Cuối cùng em xin chúc quý thầy cô luôn dồi dào sức khỏe để có thể tiếp tục sự nghiệp truyền đạt
kiến thức cho thế hệ sau.

Thành phố Hồ Chí Minh, ngày 14 tháng 6 năm 2024

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
….***….

Tp. Hồ Chí Minh, ngày… tháng… năm 2024

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Trịnh Tiến Phúc

MSSV: 20149206

Ngành: Công nghệ kỹ thuật công trình xây dựng

Lớp: 20149CL4A

Giảng viên hướng dẫn: TS. Phạm Đức Thiện

ĐT: 0383574739

Ngày nhận đề tài: 05/01/2024

Ngày nộp:14/06/2024

1. Tên đề tài: CHUNG CƯ CAO CẤP LIBERTY

2. Nội dung thực hiện đề tài:

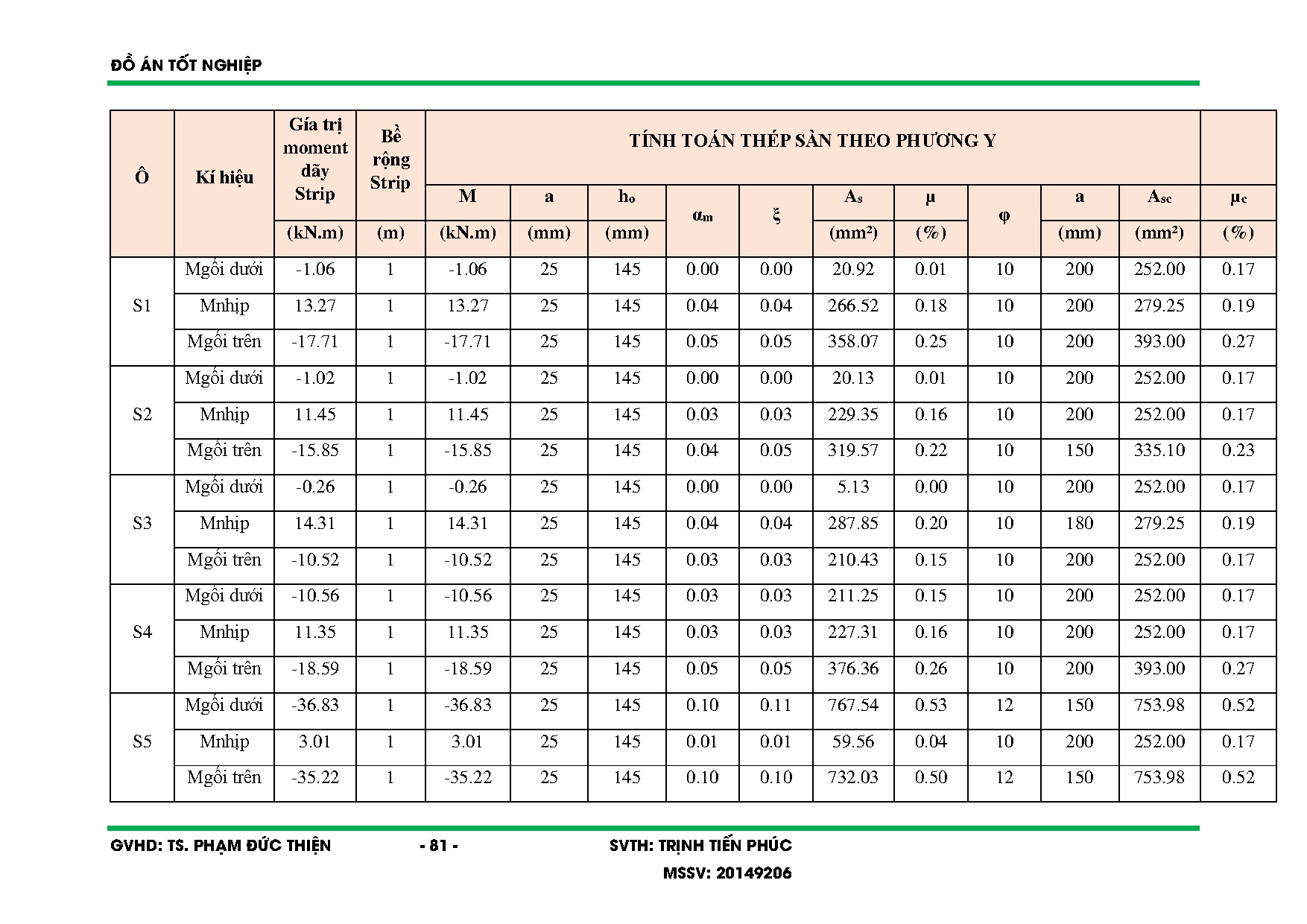

+ Thiết kế sàn tầng điển hình
+ Thiết kế cầu thang

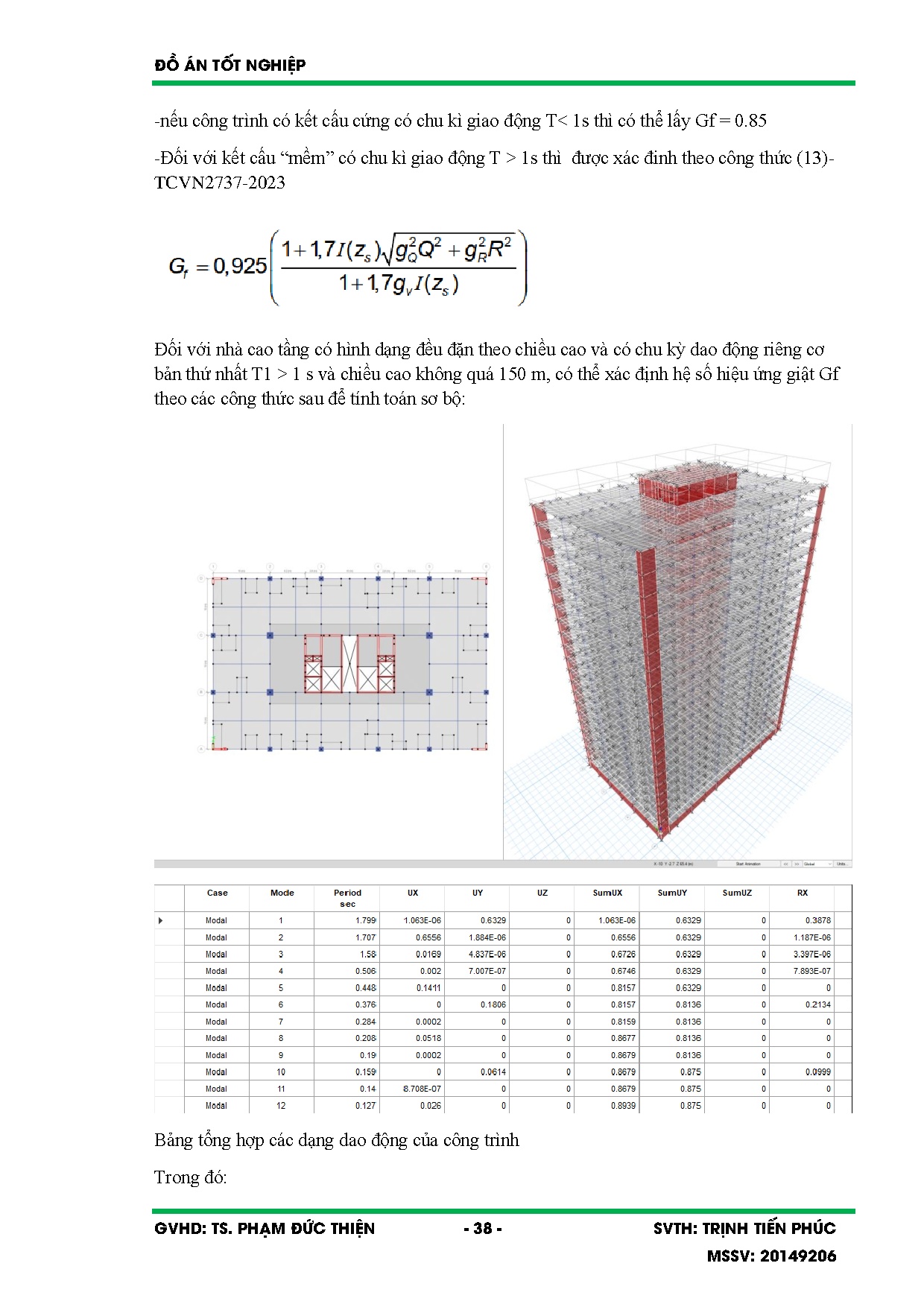

+ Thiết kế khung
+ Thiết kế móng
3. Sản phẩm:
+Thuyết minh
+Bộ bản vẽ

TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
…
...

...

As =

ξγ b R b bh 0
Rs

Kiểm tra hàm lượng cốt thép
GVHD: TS. PHẠM ĐỨC THIỆN

- 165 -

SVTH: TRỊNH TIẾN PHÚC
MSSV: 20149206

ĐỒ ÁN TỐT NGHIỆP

μ min = 0.1%  μ=

As
ξ γ R
 μ max = R b b
bh 0
Rs
Bảng 8.18 Bảng tổng hợp tính thép đài móng M3
Phương X

Vị trí
Thông số

Phương Y

Lớp dưới

Lớp trên

Lớp dưới

Lớp trên

M (kN.m)

2821.25

49.65

1647.56

215.69

b (mm)

1000

1000

1000

1000

h (mm)

2000

2000

2000

2000

agt (mm)

150

150

150

150

h0 (mm)

1850

1850

1850

1850

αm

0.042

0.001

0.025

0.003



0.043

0.001

0.025

0.003

Bài toán

Cốt đơn

Cốt đơn

Cốt đơn

Cốt đơn

As (mm2)

4453.35

76.70

2576.71

333.65

Ø (mm2)

25

20

25

20

a (mm2)

100

200

150

200

Bố trí

Ø25a100

Ø20a200

Ø25a150

Ø20a200

Astk (mm2)

4909

1571

3272

1571

μ%

0.27%

0.08%

0.18%

0.08%

Kiểm tra

Thỏa

Cấu tạo

Thỏa

Cấu tạo

GVHD: TS. PHẠM ĐỨC THIỆN

- 166 -

SVTH: TRỊNH TIẾN PHÚC
MSSV: 20149206

ĐỒ ÁN TỐT NGHIỆP

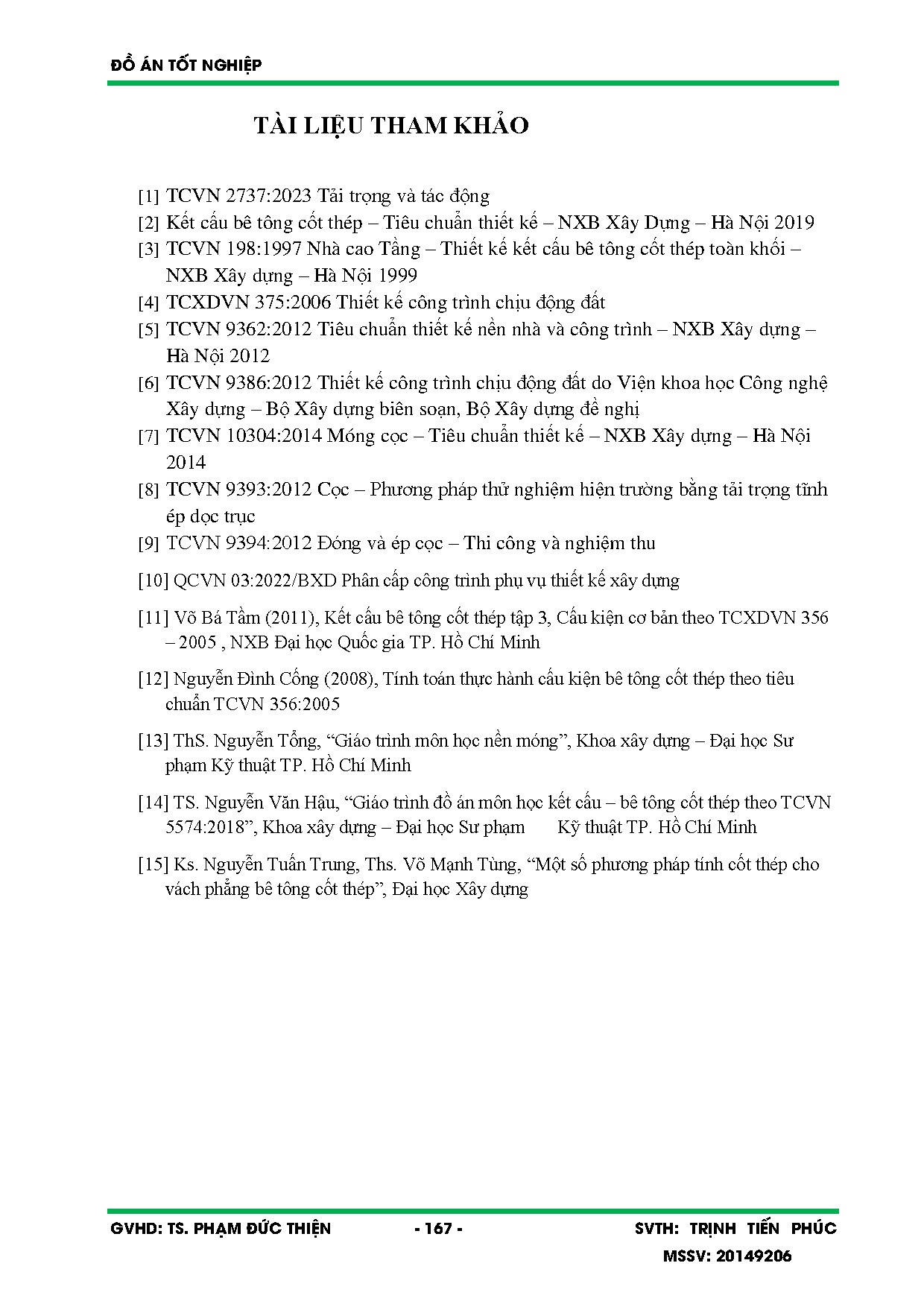

TÀI LIỆU THAM KHẢO
[1] TCVN 2737:2023 Tải trọng và tác động
[2] Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế – NXB Xây Dựng – Hà Nội 2019
[3] TCVN 198:1997 Nhà cao Tầng – Thiết kế kết cấu bê tông cốt thép toàn khối –

NXB Xây dựng – Hà Nội 1999
[4] TCXDVN 375:2006 Thiết kế công trình chịu động đất
[5] TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình – NXB Xây dựng –
Hà Nội 2012
[6] TCVN 9386:2012 Thiết kế công trình chịu động đất do Viện khoa học Công nghệ
Xây dựng – Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị
[7] TCVN 10304:2014 Móng cọc – Tiêu chuẩn thiết kế – NXB Xây dựng – Hà Nội
2014
[8] TCVN 9393:2012 Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh
ép dọc trục
[9] TCVN 9394:2012 Đóng và ép cọc – Thi công và nghiệm thu
[10] QCVN 03:2022/BXD Phân cấp công trình phụ vụ thiết kế xây dựng
[11] Võ Bá Tầm (2011), Kết cấu bê tông cốt thép tập 3, Cấu kiện cơ bản theo TCXDVN 356
– 2005 , NXB Đại học Quốc gia TP. Hồ Chí Minh
[12] Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo tiêu
chuẩn TCVN 356:2005
[13] ThS. Nguyễn Tổng, “Giáo trình môn học nền móng”, Khoa xây dựng – Đại học Sư
phạm Kỹ thuật TP. Hồ Chí Minh
[14] TS. Nguyễn Văn Hậu, “Giáo trình đồ án môn học kết cấu – bê tông cốt thép theo TCVN
5574:2018”, Khoa xây dựng – Đại học Sư phạm
Kỹ thuật TP. Hồ Chí Minh
[15] Ks. Nguyễn Tuấn Trung, Ths. Võ Mạnh Tùng, “Một số phương pháp tính cốt thép cho
vách phẳng bê tông cốt thép”, Đại học Xây dựng
