BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG


ĐỒ ÁN TỐT NGHIỆP
DỰ ÁN:
CHUNG CƯ CAO CẤP LAPAZ TOWER

GVHD: Th.S. NGUYỄN THANH TÚ
SVTH: NGUYỄN KHÁNH TOÀN
MSSV:19149344

Tp. Hồ Chí Minh, tháng 07 năm 2023

LỜI CẢM ƠN
Sau gần bốn năm học tập tại trường Đại học Sư phạm Kỹ thuật thành phố Hồ Chí Minh, chặn
đường cuối cùng để có thể hoàn thành chương trình, chính thức trở thành tân Kỹ sư chính là Luận
văn tốt nghiệp, là sản phẩm của toàn bộ quá trình học tập và mở ra cho mỗi sinh viên một hướng
đi vào ngành nghề trong tương lai.
Để có thể hoàn thành tốt được Đồ án, ngoài sự cố gắng và nỗ lực của bản thân, em cũng vô cùng
vinh hạnh khi có được sự giúp đỡ, chỉ bảo, hậu thuẫn và cổ vũ tinh thần của các thầy cô khoa Xây
dựng, giảng viên hướng dẫn, gia đình và bạn bè.
Em xin cảm ơn các thầy, cô ở khoa Xây dựng và trường Đại học Sư phạm Kỹ Thuật TP.HCM
đã truyền cho em kiến thức chuyên ngành, kỹ năng cứng và kỹ năng mềm, sự định hướng và sự
trải nghiệm tuyệt vời trong suốt những năm học qua, giúp em có cái nhìn chính xác hơn con đường
mà em đang lựa chọn.
Em xin chân thành gửi lời cảm ơn cũng như sự kính trọng đến thầy Nguyễn Thanh Tú. Em thấy
bản thân mình may mắn khi được thầy hướng dẫn khóa Đồ án tốt nghiệp. Trong quá trình thực hiện
Đồ án này, thầy đã không những truyền đạt, hướng dẫn kiến thức chuyên ngành mà còn giúp em
có cái nhìn rộng hơn về ngành Xây dựng dân dụng, giúp em có cái nhìn đúng đắn về thiết kế kết
cấu. Những kiến thức đó sẽ là hành trang cho em bước vào môi trường thực tế.
Cảm ơn gia đình và bạn bè đã tạo điều kiện cũng như động viên để em có thể hoàn thành được
Đồ án này.
Em xin chân thành cảm ơn!

Thành phố Hồ Chí Minh, ngày tháng năm 2023
Sinh viên thực hiện

Nguyễn Khánh Toàn

LỜI CAM ĐOAN
Sinh viên xin cam đoan Đồ án tốt nghiệp này là hoàn toàn do sinh viên tự thực hiện.
Thành phố Hồ Chí Minh, ngày tháng năm 2023
Sinh viên thực hiện

Nguyễn Khánh Toàn

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP

Họ và tên sinh viên: Nguyễn Khánh Toàn
MSSV: 19149344
Khoa: Xây dựng
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Chung cư cao cấp LaPaz Tower
Giáo viên hướng dẫn: Th.S Nguyễn Thanh Tú
Ngày nhận đề tài: 15/03/2023
Ngày nộp bài: 12/07/2023

NỘI DUNG THỰC HIỆN
1. Các số liệu, tài liệu ban đầu
- Hồ sơ kiến trúc
- Hồ sơ khảo sát địa chất.
2. Nội dung thực hiện đề tài
a. Kiến trúc
- Thể hiện các bản vẽ kiến trúc.
b. Kết cấu
- Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Ph
...

...
W
10W

10W  σ  10×4.516×10-6 ×210000
=
=1.23  m  (1)
q tt
6.276

L

9.6.2.2 Kiểm tra điều kiện độ võng
Đối với cốp pha của bề mặt bị che khuất các kết cấu: f max   f  

L
400

1 qtc L4
L

 f 
Đối với cốp pha của bề mặt bị che khuất các kết cấu: f max 
128 EI
400
L

3

128EI
128  210  106  1.142  107
3

 1.157 (mm) (2)
400  4.95
250  q tc

Từ (1) và (2) chọn L = 1 m
Vậy chọn thanh sườn trên là 1 cây thép hộp tiết diện 50x50x1.5 (mm), với khoảng cách các sườn
dưới là 1 (m).
9.6.3 Kiểm tra sườn dưới.
Chọn sườn dưới là 1 thanh thép hộp 50x100x1.5
Tải trọng tác dụng lên sườn dưới là tải tập trung do sườn trên truyền xuống, tại các vị trí giao
nhau giữa sườn trên và sườn dưới.
Ptc  12.37  0.4 1  4.95 (kN)
Ptt  15.69  0.4 1  6.276 (kN)

SVTH: NGUYỄN KHÁNH TOÀN- MSSV: 19149344

117

ĐỒ ÁN TỐT NGHIỆP – CHUNG CƯ LAPAZ TOWER

9.6.3.1 Kiểm tra điều kiện bền
Momen lớn nhất trong sườn:

M

P tt L
(kN.m)
2

Momen quán tính của tiết diện sườn:

0.05  0.13 (0.05  2  0.0015)  (0.1  2  0.0015)3
I

 5.92 107 (m4 )
12
12
Momen kháng uốn của tiết diện sườn

I
5.92 107
W

 1.184 105 (m3 )
h/2
0.1/ 2
Điều kiện chịu lực của tiết diện sườn:

M P tt L

 202 (MPa)    210 (MPa)
W 2 W

 Thỏa điều kiện bền

9.6.3.2 Kiểm tra điều kiện độ võng.
Đối với cốp pha của bề mặt bị che khuất các kết cấu: f max   f  

L
800

2
400 400

Đối với cốp pha của bề mặt bị che khuất các kết cấu:

f max 

1 Ptc L4
1
4.95  0.84 103
L



 0.127 (mm)   f  
 2 (mm)
6
7
128 EI
128 210 10  5.92 10
400

 Thỏa điều kiện bền độ võng

Vậy chọn thanh sườn dưới là 1 cây thép hộp tiết diện 50x100x1.5 (mm), với khoảng cách các cây
chống là 0.8 (m).
9.6.4 Kiểm tra cây chống
Lực dọc trong cây chống: N max  Ptt  6.276 (kN )     25 (kN )
Thỏa khả năng chịu lực

SVTH: NGUYỄN KHÁNH TOÀN- MSSV: 19149344

118

ĐỒ ÁN TỐT NGHIỆP – CHUNG CƯ LAPAZ TOWER

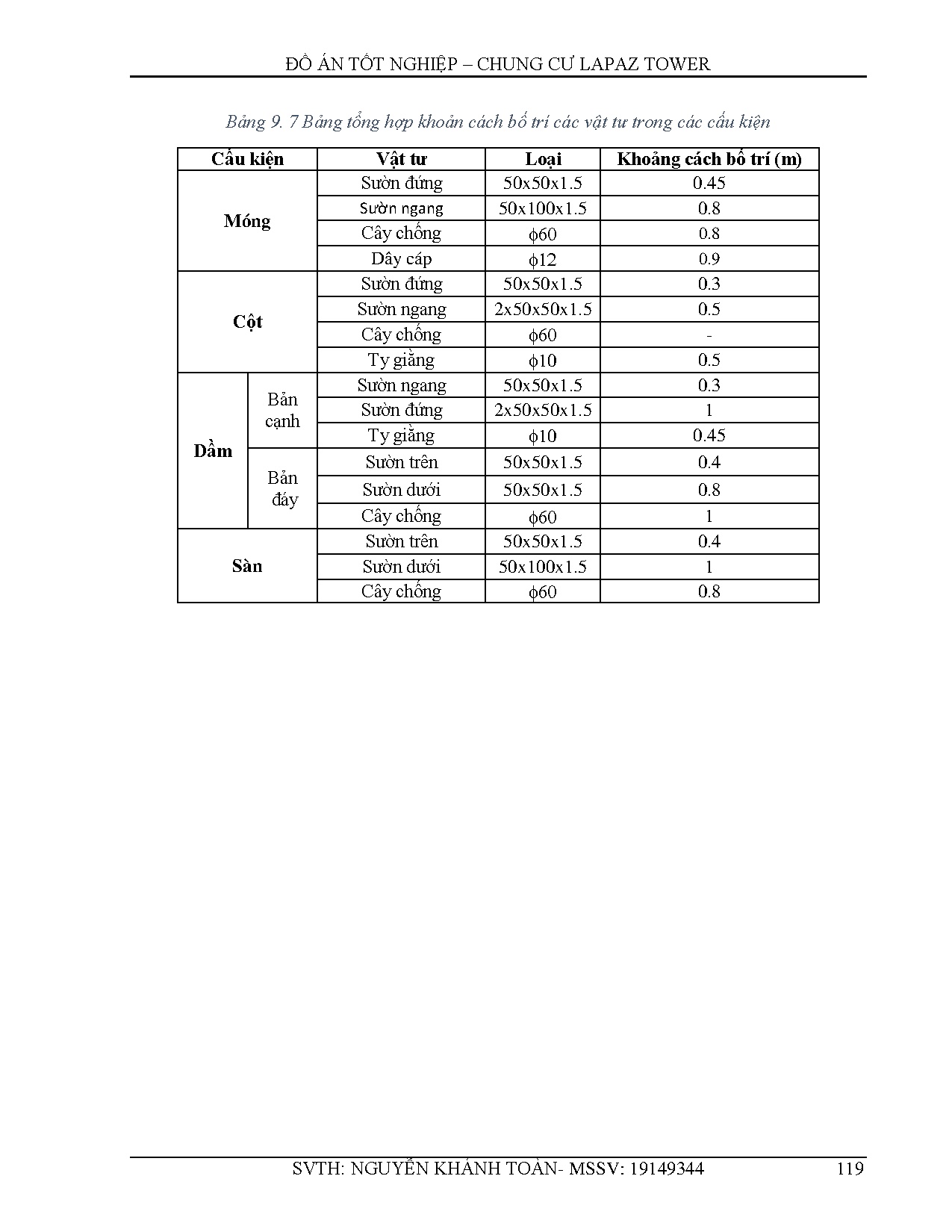

Bảng 9. 7 Bảng tổng hợp khoản cách bố trí các vật tư trong các cấu kiện
Cấu kiện

Vật tư
Sườn đứng
Sườn ngang

Móng

Cột

Bản
cạnh
Dầm
Bản
đáy

Sàn

Cây chống
Dây cáp
Sườn đứng
Sườn ngang
Cây chống
Ty giằng
Sườn ngang
Sườn đứng
Ty giằng
Sườn trên
Sườn dưới
Cây chống
Sườn trên
Sườn dưới
Cây chống

Loại
50x50x1.5
50x100x1.5


50x50x1.5
2x50x50x1.5

10
50x50x1.5
2x50x50x1.5
10
50x50x1.5
50x50x1.5

50x50x1.5
50x100x1.5


Khoảng cách bố trí (m)
0.45
0.8
0.8
0.9

0.3
0.5
0.5
0.3
1
0.45
0.4
0.8
1
0.4
1
0.8
