1. Tên đề tài: THIẾT KẾ CHUNG CƯ CAO CẤP HOPE GARDEN
2. Các số liệu, tài liệu ban đầu:
Hồ sơ kiến trúc: bao gồm các bản vẽ kiến trúc của công trình
Hồ sơ khảo sát địa chất.
3. Nội dung thực hiện đề tài:
3.1. Kiến trúc
Thể hiện lại các bản vẽ kiến trúc có sự điều chỉnh về kích thước nhịp và chiều cao tầng
3.2. Kết cấu
Tính toán, thiết kế sàn tầng điển hình theo phương án: Sàn sườn toàn khối
Tính toán, thiết kế cầu thang bộ
Mô hình, tính toán, thiết kế khung trục 2 và khung trục B
3.3. Nền móng
Tổng hợp số liệu địa chất
Thiết kế 01 phương án móng khả thi.
4. Thuyết minh và bản vẽ

01 Thuyết minh và 01 Phụ lục
21 bản vẽ A1 (03 Kiến trúc, 14 Kết cấu, 04 Nền móng)
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA
VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

*******
BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: TRẦN VĂN HÒE
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ CAO CẤP HOPE GARDEN
Họ và tên Giáo viên hướng dẫn: TS. Lê Trung Kiên

MSSV: 14149258

NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
2. Ưu điểm:
............................................................................................................................................
...........................................
...

...
375  m 
2
5  0.85
u2  u4 
 2.125  m 
2
u1  u 3 

c1  c3  2  m 
c2  c4  0.625  m 
-

Kiểm tra điều kiện chọc thủng cho móng M2
h
Fper  R bt h 0  u i 0  18083  kN   33574  kN 
ci

Trang 103

 Thỏa điều kiện chọc thủng
7.5.3. Kiểm tra chọc thủng cho móng M3.

Hình 7.8 Sơ đồ tháp chọc thủng M3.
-

Chọc thủng đài cọc được kiểm tra theo điều kiện
h
Fper  R bt h 0  u i 0
ci

-

Tính:
Fper  2274  2239  2752  2777  2235  3134  2278  2733  2792  23214  kN 

-

Tính:
5 1
 3 m
2
5  1.1
u2  u4 
 3.05  m 
2
c1  c3  1.95  m 
u1  u 3 

c2  c4  2  m 
-

Kiểm tra điều kiện chọc thủng cho móng M3
h
Fper  R bt h 0  u i 0  23214  kN   25163  kN 
ci

 Thỏa điều kiện chọc thủng

Trang 104

7.5.4. Kiểm tra chọc thủng cho móng M4.

Hình 7.9 Sơ đồ tháp chọc thủng M4.
-

Chọc thủng đài cọc được kiểm tra theo điều kiện
h
Fper  R bt h 0  u i 0
ci

-

Tính:
Fper  140616  kN 

-

Tính:
6.1  8
 7.05  m 
2
10.3  14
u2  u4 
 12.15  m 
2
u1  u 3 

c1  2.1 m 
c2  1.15  m 
c3  1.6  m 

Trang 105

c4  0.747  m 
-

Kiểm tra điều kiện chọc thủng cho móng M4
h
Fper  R bt h 0  u i 0  140616  kN   337184  kN 
ci

 Thỏa điều kiện chọc thủng

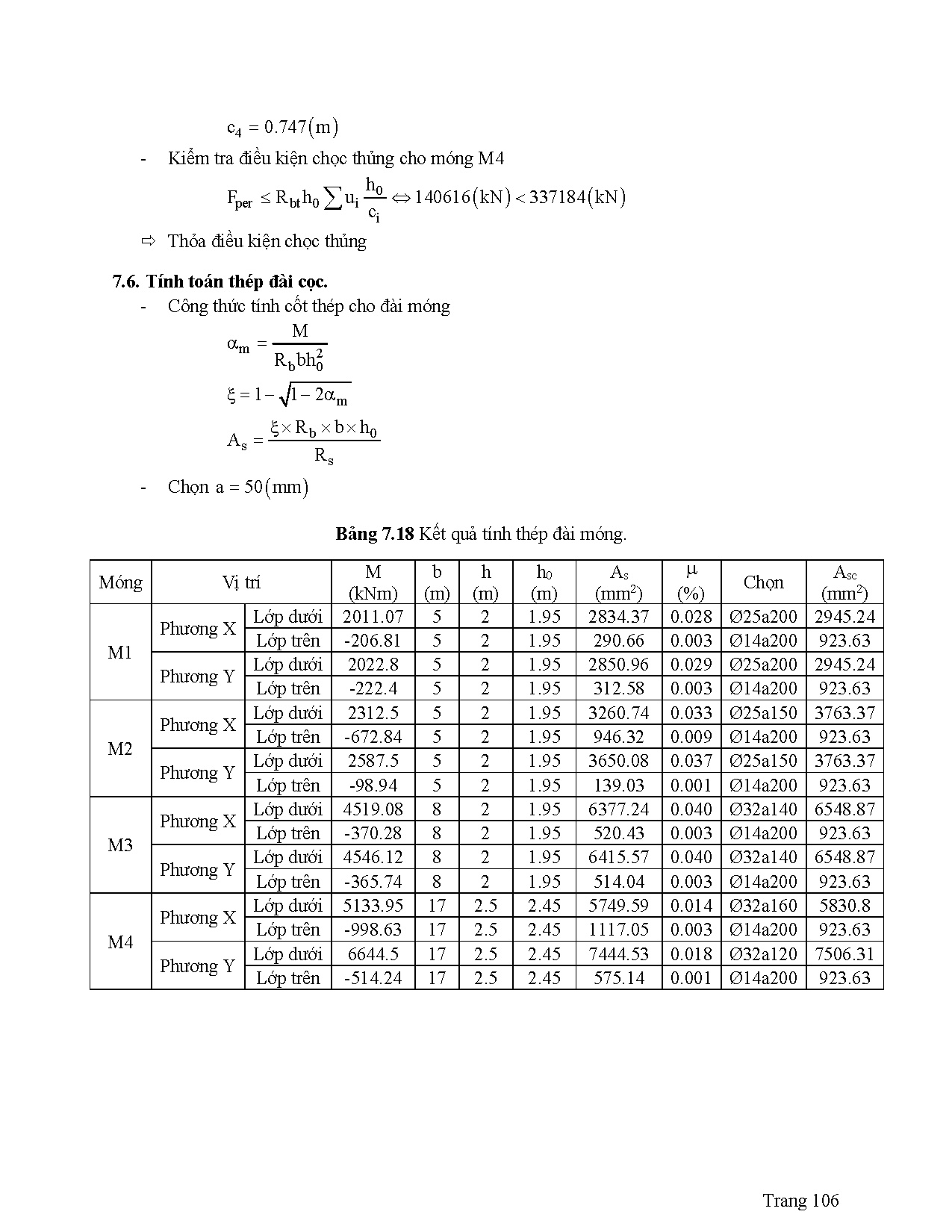

7.6. Tính toán thép đài cọc.
- Công thức tính cốt thép cho đài móng
M
m 
R b bh 02
  1  1  2 m

As 
-

  R b  b  h0
Rs

Chọn a  50  mm 

Bảng 7.18 Kết quả tính thép đài móng.
Móng

Vị trí
Phương X

M1
Phương Y
Phương X
M2
Phương Y
Phương X
M3
Phương Y
Phương X
M4
Phương Y

Lớp dưới
Lớp trên
Lớp dưới
Lớp trên
Lớp dưới
Lớp trên
Lớp dưới
Lớp trên
Lớp dưới
Lớp trên
Lớp dưới
Lớp trên
Lớp dưới
Lớp trên
Lớp dưới
Lớp trên

M
(kNm)
2011.07
-206.81
2022.8
-222.4
2312.5
-672.84
2587.5
-98.94
4519.08
-370.28
4546.12
-365.74
5133.95
-998.63
6644.5
-514.24

b
(m)
5
5
5
5
5
5
5
5
8
8
8
8
17
17
17
17

h
(m)
2
2
2
2
2
2
2
2
2
2
2
2
2.5
2.5
2.5
2.5

h0
(m)
1.95
1.95
1.95
1.95
1.95
1.95
1.95
1.95
1.95
1.95
1.95
1.95
2.45
2.45
2.45
2.45

As
(mm2)
2834.37
290.66
2850.96
312.58
3260.74
946.32
3650.08
139.03
6377.24
520.43
6415.57
514.04
5749.59
1117.05
7444.53
575.14


(%)
0.028
0.003
0.029
0.003
0.033
0.009
0.037
0.001
0.040
0.003
0.040
0.003
0.014
0.003
0.018
0.001

Chọn
Ø25a200
Ø14a200
Ø25a200
Ø14a200
Ø25a150
Ø14a200
Ø25a150
Ø14a200
Ø32a140
Ø14a200
Ø32a140
Ø14a200
Ø32a160
Ø14a200
Ø32a120
Ø14a200

Asc
(mm2)
2945.24
923.63
2945.24
923.63
3763.37
923.63
3763.37
923.63
6548.87
923.63
6548.87
923.63
5830.8
923.63
7506.31
923.63

Trang 106
