Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - Chung cư cao cấp Carrilon 6 apartment - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	12.4 MB
Số trang	172
Ngành Ngành học chỉ mang tính chất tham khảo	CNKT công trình xây dựng

Lượt xem	230
Ngày đăng	04/01/2026

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

*****

THUYẾT MINH

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ CAO CẤP CARRILON 6
APARTMENT
SVTH : HỒ VÕ TRỌNG NHÂN
MSSV: 17149121
Khóa: 2017 – 2021
Ngành: Công Nghệ Kỹ Thuật Công Trình
Xây Dựng Dân Dụng
GVHD: ThS. NGUYỄN THANH HƯNG

Tp. Hồ Chí Minh, tháng 02 năm 2023

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. Hồ Chí Minh, ngày tháng năm 2023
NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Hồ Võ Trọng Nhân
MSSV: 17149121
Ngành: CNKT Công trình Xây dựng

Lớp: 17149CL2A

Tên đề tài: Chung cư cao cấp CARRILON 6 Apartment
Giáo viên hướng dẫn: TS. NGUYỄN THANH HƯNG
Ngày nhận đề tài: 29/08/2021

Ngày nộp đề tài: 13/02/2023

NỘI DUNG THỰC HIỆN
1. Các số liệu ban đầu
-

Hồ sơ kiến trúc

-

Hồ sơ khảo sát địa chất

2. Nội dung thực hiện đề tài
- Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình.
- Mô hình, phân tích, tính toán, thiết kế cầu thang tầng điển hình.
- Mô hình, phân tích, tính toán, thiết kế khung.
- Mô hình, phân tích, tính toán, thiết kế móng cọc khoan nhồi.
- Tính toán, thiết kế coppha vách, coppha dầm, coppha sàn tầng điển hình.
3. Sản phẩm
01 thuyết minh
14 bản vẽ A1 ( gồm 05 bản vẽ kiến trúc và 010 bản vẽ kết cấu).
TP.Hồ Chí Minh, ngày tháng năm 2023
Xác nhận của GVHD

Xác nhận của Khoa

…………………………

…………………………..

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Hồ Võ Trọng Nhân

MSSV: 17149121

Ngành: CNKT Công trình Xây dựng
Tên đề tài: Chung cư cao cấp CARRILON 6 Apartment
Họ và tên Giáo viên hướng dẫn: TS. NGUYỄN THANH HƯNG
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:

.......................................................................................................................................
.......................................................................................................................................
2. Ưu điểm:

.......................................................................................................................................
.......................................................................................................................................
3. Khuyết điểm:

.......................................................................................................................................
...............................
...

...
, sườn nngang làm việc như một dầm đơn giản, chịu lực tập
trung do sườn đứng truyền xuống.

-

Chọn tiết diện sườn ngang là thép hộp 50x50x1.8mm.

150

ĐỒ ÁN TỐT NGHIỆP 2017 - 2021

Hình 7.18. Sơ đồ tính sườn ngang ván khuôn sàn
-

Tải trọng phân bố (bề rộng truyền tải là b = 1m)
Ptc = q′tc × b = 4.732 × 1 = 4.732 (kN)
Ptt = q′tt × b = 5.85 × 1 = 5.85 (kN)

7.5.3.2.

Kiểm tra điều kiện bền

-

Moment lớn nhất tại giữa nhịp:

-

PL
4
Moment quán tính:
Mmax =

0.05 × 0.13 (0.05 − 2 × 0.0018) × (0.1 − 2 × 0.00183 )
I= 2×(
−
)
12
12
= 1.184 × 10−6 (m4 )
-

Moment kháng uốn của tiết diện thép hộp:
2Ix 2 × 1.84 × 10−6
W=
=
= 2.36 × 10−5 (m3 )
h
0.01

-

Điều kiện chịu lực của tiết diện gông:
Mmax
Ptt L
4 × 2.36 × 10−5 × 210000
≤ [σ] →
≤ [σ] → L ≤
= 3.39 (m)
W
4W
5.85
→ Chọn L = 1.5 (m).

7.5.4. Lựa chọn cây chống
-

Tải trọng lớn nhất tác dụng lên cây chống:
Vtt = Ptt × b = 5.85 × 1.5 = 8.775 (kN)

-

Ứng suất cây chống D49 dài 3.5m, dày 2mm:
σ=

P
8.775 × 103
=π
= 58.22 (MPa) ≤ [σ] = 210 (MPa)
2 − 472 )
A
(49
4

→ Cây chống thỏa điều kiện chịu lực.

151

ĐỒ ÁN TỐT NGHIỆP 2017 - 2021

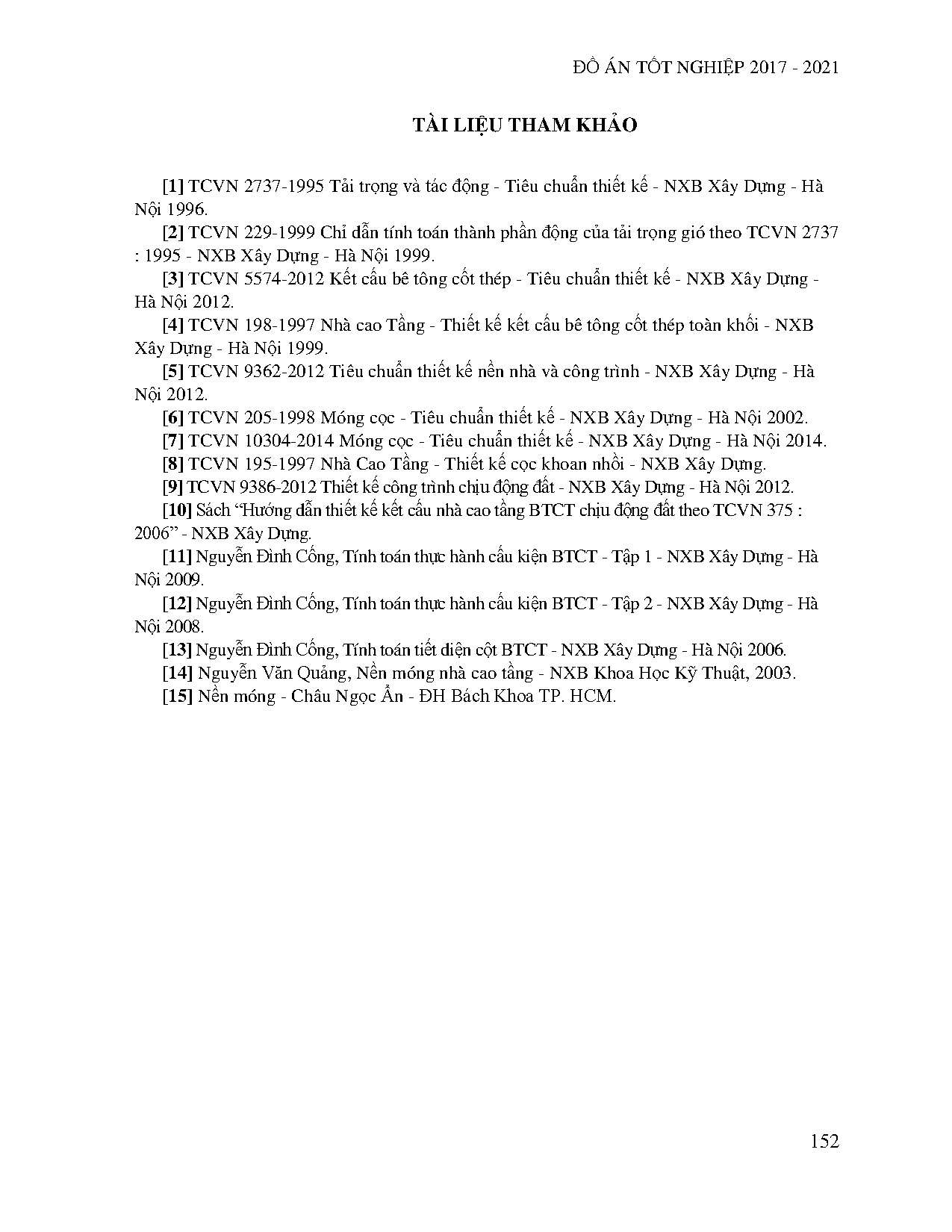

TÀI LIỆU THAM KHẢO
[1] TCVN 2737-1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà
Nội 1996.
[2] TCVN 229-1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN 2737
: 1995 - NXB Xây Dựng - Hà Nội 1999.
[3] TCVN 5574-2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 2012.
[4] TCVN 198-1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB
Xây Dựng - Hà Nội 1999.
[5] TCVN 9362-2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà
Nội 2012.
[6] TCVN 205-1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.
[7] TCVN 10304-2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2014.
[8] TCVN 195-1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[9] TCVN 9386-2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.
[10] Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCVN 375 :
2006” - NXB Xây Dựng.
[11] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.
[12] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.
[13] Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006.
[14] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.
[15] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

152
