Đồ án tốt nghiệp - Chung cư cao cấp BRG Park Residence

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO
*****

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ CAO CẤP BRG PARK
RESIDENCE

SVTH : NGUYỄN PHÚC KHANG
MSSV: 19149140
Khóa: 2019 – 2023
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
GVHD: TS. NGUYỄN VĂN HẬU

Tp. Hồ Chí Minh, tháng 06 năm 2023
i

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tư do – Hạnh phúc
***-NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ va tên sinh viên: NGUYỄN PHÚC KHANG
MSSV: 19149140
Nganh:CNKT công trình xây dưng
Lớp: 19149CL3B
Giáo viên hướng dẫn: TS. NGUYỄN VĂN HẬU
ĐT: 0704792002
Ngay nhận đề tai: 10/02/2023
Ngay nộp đề tai: 22/06/2023
1.Tên đề tài: Chung cư cao cấp BRG PARK RESIDENCE
2. Các số liệu ban đầu
 Hồ sơ kiến trúc (Có điều chỉnh theo sư hướng dẫn của GVHD)
 Hồ sơ khảo sát địa chất (Được GVHD chỉ định)
3. Nội dung thực hiện đề tài
 Tổng quan về kiến trúc.
 Tổng quan về kết cấu.
 Tính toán các tải trọng va ảnh hưởng.
 Tính toán va thiết kế san điển hình.
 Tính toán va thiết kế cầu thang.
 Tính toán va thiết kế dầm san.
 Tính toán va thiết kế vách.
 Tính toán va thiết kế nền móng (Cọc khoan nhồi)
 Tính toán thiết kế tường vây tầng hầm
4. Sản phẩm
 1 thuyết minh va 0 phụ lục.
 22 bản vẽ A1 (gồm 6 bản vẽ kiến trúc, 16 bản vẽ kết cấu).
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

i

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tư do – Hạnh phúc
***

PHIẾU NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ va tên sinh viên: NGUYỄN PHÚC KHANG
Nganh: CNKT Công trình Xây dưng
Tên đề tai: Chung cư cao cấp BRG PARK RESIDENCE

MSSV: 19149140

Họ va tên Giáo viên hướng dẫn: TS. NGUYỄN VĂN HẬU
NHẬN XÉT
1.
Về nội dung đề tai &amp khối lượng thưc hiện:
.......................................................................................................................................
.......................................................................................................................................
2.
Ưu điểm:
.......................................................................................................................................
.......................................................................................................................................
3. Khuyết điểm:
.......................................................................................................................................
..............................................................................................................
...

...
62E+03

8.09E+05 0.000291

I (m4)
0.0000363

244

Bảng 9.8: Nội lực lớn nhất trong tường
Nội lực lớn nhất
Moment M (kNm/m)

6.86

Lực Cắt V (kN/m)

8.68

Hệ số vượt tải
1.2

Kết quả
8.23
10.42

 Kiểm tra khả năng chịu uốn của tường: σ  σ
Ứng suất pháp cho phép: σ  210MPa
Ứng suất pháp cho phép: σ 

M
8.23

103  28.28MPa  210MPa (thỏa ĐK)
W 0.000291

 Kiểm tra khả năng chịu cắt của tường: τ  τ
Ứng suất tiếp cho phép: τ  122MPa
Ứng suất tiếp cho phép: τ 

V
10.42

103  2.7MPa  122MPa (thỏa ĐK)
A 0.003851

 Kiểm tra khả năng chịu uốn và chịu cắt đồng thời
σ 2  3τ 2  1.15fγ c  242MPa

Ứng suất tính toán: σ 2  3τ 2  28.282  3  2.72  28.66  242MPa (thỏa ĐK)
Kết Luận: Vậy tường đủ khả năng chịu lưc
9.6. BIỆN PHÁP THI CÔNG CỪ THÉP
9.6.1. Thiết bị vật tư để thực hiện
- Máy đao bánh xích HATACHI ZX130-5G với lưc ép 91T, trọng lượng xe 12.2T,
dung tích gầu 0.19 - 0.59m3, công suất động cơ 67 kW (90 HP)
- Cừ thép C bản 250 mm, nặng 30.2 kg/m, dai 9 - 12m/cây (đã qua sử dụng), thanh
chống I bản 200 mm, nặng 50.4 kg/m
- Cán bộ kỹ thuật, công nhân phục vụ công tác ép cừ
9.6.2. Quy trình thực hiện


Bước 1: Chuẩn bị mặt băng thi công

- Khảo sát mặt băng, tùy vao tình hình địa chất từng khu vưc khác nhau ma chúng
tôi đề ra giải pháp thi công hiệu quả va an toan.
- Đao xúc bỏ đi phần đất mượn va đao xới chuyển đi những dị vật dưới đất để tránh
trường hợp ép cừ hoặc ép cọc bê tông lại gặp tình huống chối giả.


Bước 2: Thi công ép cọc BTCT

- Tiến hanh thi công ép cọc bê tông (hoặc cọc khoan nhồi) tùy thuộc vao thiết kế
công trình. Cần xác định chuẩn những vị trí tim cọc trước khi ép va khoan. Để đảm
245

bảo an toan cho các nha liền kề, cần thiết phải khoan dẫn lấy đất trước khi ép cọc bê
tông


Bước 3: Thi công ép cừ C

-

Thi công cừ vây quanh vách hầm đến độ sâu theo thết kế

-

Trong quá trình ép, phải xác định chuẩn vị trí ép, ép phải thẳng.



Hình 9.6: Thi công ép cừ
Bước 4: Tiến hanh đao đất va lắp chống

- Đao đến độ sâu theo hồ sơ thiết kế kỹ thuật. Để đảm bảo an toan quá trình giăng
chống hệ shoring sẽ được triển khai song song quá trình đao đất

246



Hình 9.7: Thi công đào đất và lắp chống
Bước 5: Tiến hanh thi công kết cấu lần lượt như móng, san, vách của tầng hầm



Hình 9.8: Thi công móng, sàn, vách
Bước 6: Tiến hanh rút cừ vây
247

- Rút cừ sau khi đổ bê tông vách từ 2 - 3 ngay. Sau đó la công tác ban giao mặt băng
để tiến hanh các công đoạn thi công khác

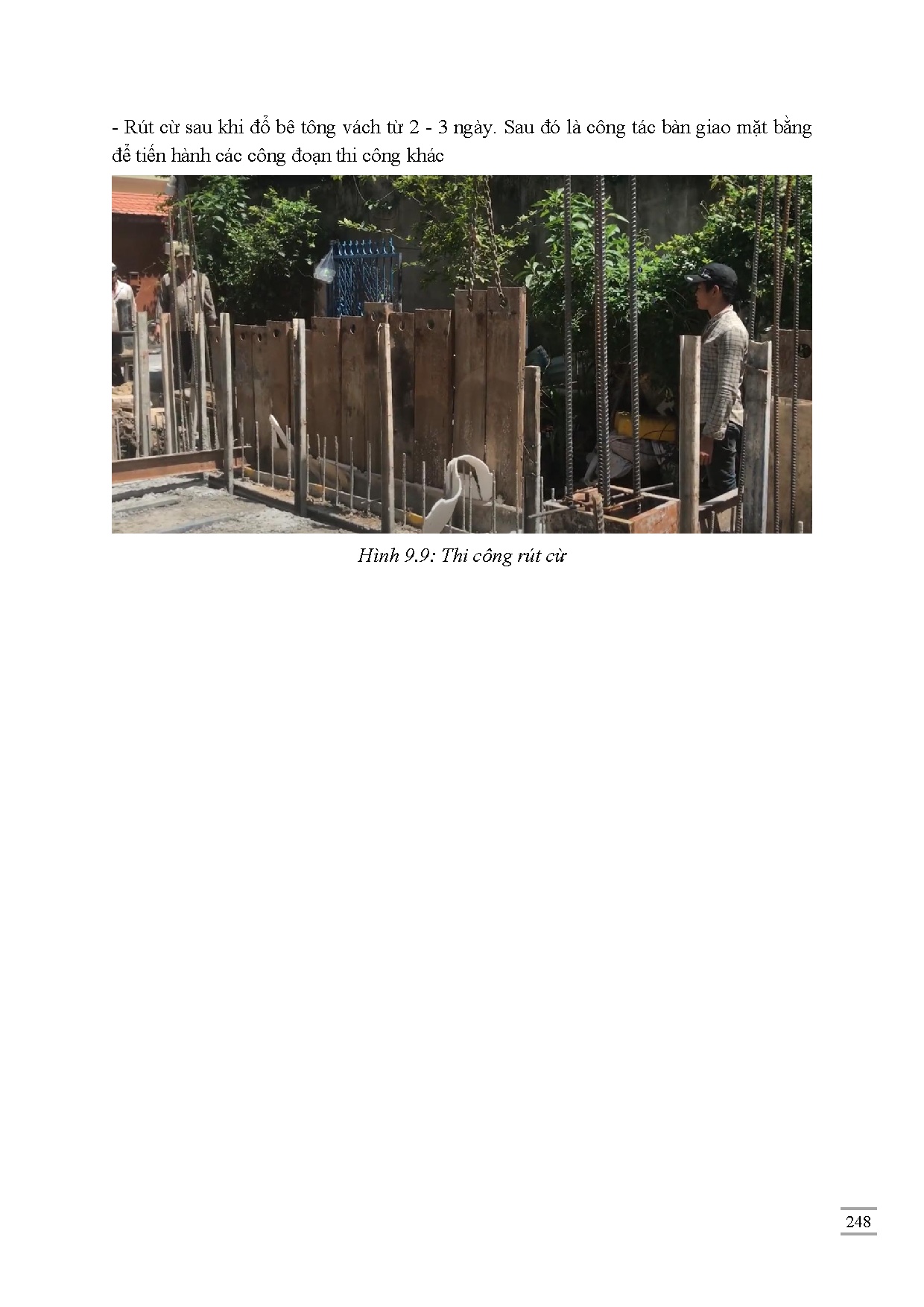

Hình 9.9: Thi công rút cừ
