BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG
**************

ĐỒ ÁN TỐT NGHIỆP
DỰ ÁN:
CHUNG CƯ CAO CẤP AN PHÚ

GVHD:
SVTH:
LỚP:
MSSV:

TS. NGUYỄN NGỌC DƯƠNG
PHẠM VĂN NHÂN
191491B
19149297

TP HỒ CHÍ MINH, 07/2023

CHUNG CƯ AN PHÚ

TS. NGUYỄN NGỌC DƯƠNG

MỤC LỤC
BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN ..................................................... 1
BẢNG NHẬN XÉT CỦA GIẢNG VIÊN PHẢN BIỆN........................................................ 2
LỜI CẢM ƠN ........................................................................................................................... 3
LỜI CAM ĐOAN ..................................................................................................................... 4
CHƯƠNG 1. KIẾN TRÚC .................................................................................................... 5
1.1. Nhu cầu xây dựng công trình...................................................................................... 5
1.2. Địa điểm xây dựng công trình .................................................................................... 5
1.3. Đặc điểm kiến trúc công trình .................................................................................... 6
1.3.1. Mặt bằng và phân khu chức năng....................................................................... 6
1.3.2. Mặt đứng ............................................................................................................... 7
1.3.3. Hệ thống giao thông ............................................................................................. 8
1.4. Giải pháp kỹ thuật ....................................................................................................... 8
1.4.1. Hệ thống điện ........................................................................................................ 9
1.4.2. Hệ thống nước ....................................................................................................... 9
1.4.3. Thông gió chiếu sáng ............................................................................................ 9
1.4.4. Phòng cháy thoát hiểm ......................................................................................... 9
1.4.5. Chống sét ............................................................................................................... 9
1.4.6. Hệ thống thoát rác ....................................................................................
...

...
m3
+ Chiều dài: L = 12m.

Hình 10.6 – Chi tiết cừ Larsen

SVTH: PHẠM VĂN NHÂN

198

MSSV: 19149297

CHUNG CƯ AN PHÚ

TS. NGUYỄN NGỌC DƯƠNG

Chọn máy thi công
Chọn phương pháp thi công cừ bằng búa rung - nén cừ.
Chọn sơ bộ máy thi công cừ thép theo Sổ tay chọn máy thi công Xây dựng của thầy
Nguyễn Tiến Thu, trang 55. Chọn máy ép cừ mã hiệu VPP-2A, có các thông số sau:
+ Công suất: 40KW.
+ Lực rung max: 250KN.
+ Tần số rung: 1500 vòng/phút.
+ Trọng lượng: 2,2T.
+ Tra bảng 1, 2, 3 (trang 54, 55) Sổ tay chọn máy thi công Xây dựng, chọn lực chống cắt
của đất khi thi công cừ thép loại nhẹ là t = 12 KG/cm, biên độ dao động A = 0,8cm, α=1 và
 = 0,8.
+ Với Po  .T , (Po: lực kích động của búa), ta có: α = 1 (dùng cừ thép)

T =  i .h i = 12x1175 = 14100kG = 1.4T  .T = 1x14.1 = 14.1T
+ Môment M tạo ra bởi các trái lệch tâm: M 

1
AQo


Với Qo = Qbua + Qcoc = 2.2 + 48x12x10−3 = 2.78T

1
1
 M  AQo =
x0.8x2.78 = 2.78(T.m)

0.8
=

gT
981x14.1
=
= 70(s −1 )
M
2.78

+ Tần số rung: n = .n = 70x9.55 = 668.5 (min)
+ Trọng lượng cần thiết của búa và cọc: Q = Qo + Qtb = 2.78 + 0.408 = 3.118 ( T )
+ Ta có:

1.Po = 0.15x14.1 = 2.115 (T)
2 .Po = 0.5x14.1 = 7.05(T)
(Hệ số β1, β2 tra bảng 1 – sổ tay chọn máy thi công xây dựng)

 1.Po = 2.115 (T)  Q = 3.118 ( T )  2 .Po = 7.05 (T)
 Vậy chọn máy thi công cừ mã hiệu VPP-2A, có các thông số như trên thỏa yêu cầu.

SVTH: PHẠM VĂN NHÂN

199

MSSV: 19149297

CHUNG CƯ AN PHÚ

TS. NGUYỄN NGỌC DƯƠNG

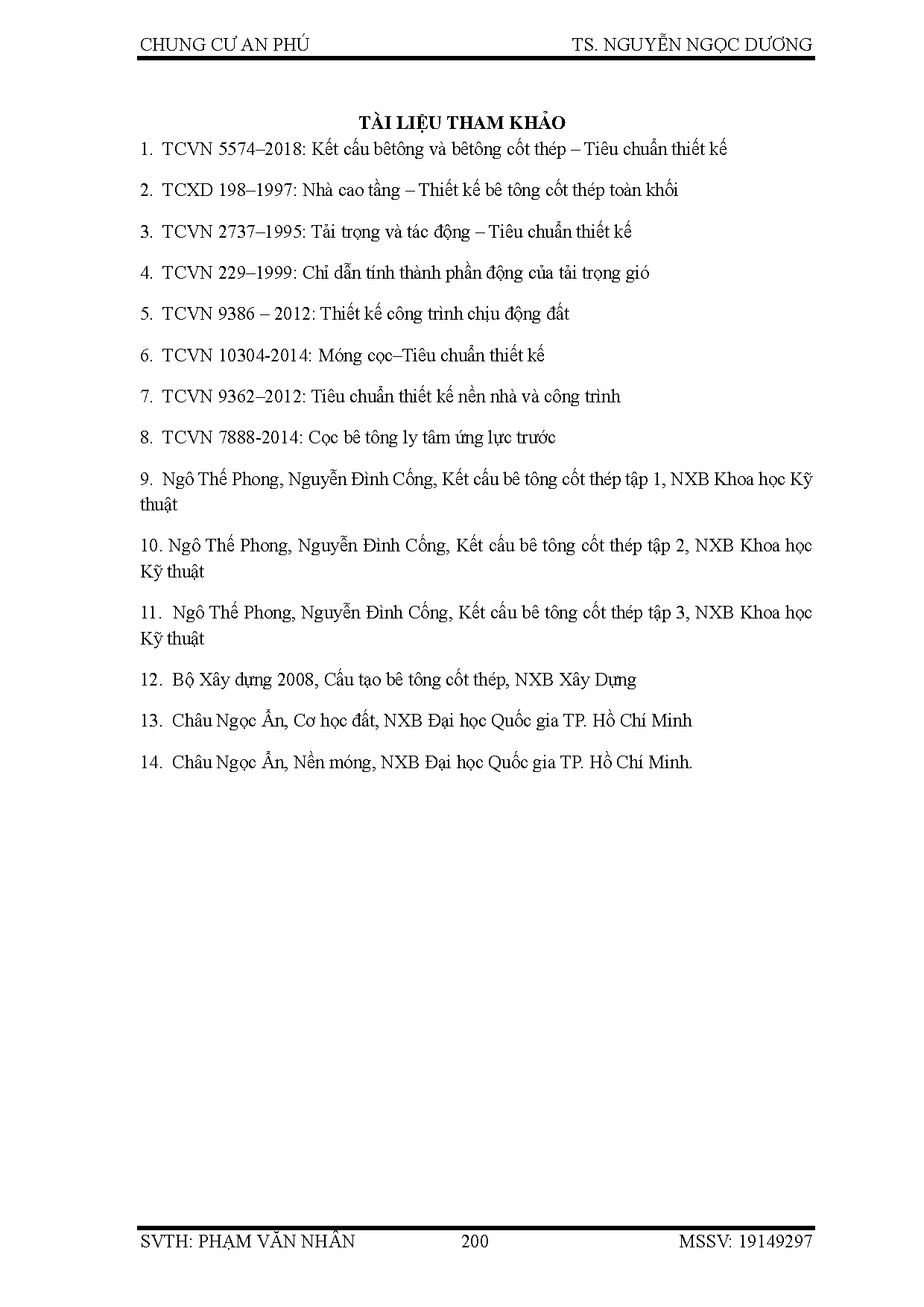

TÀI LIỆU THAM KHẢO
1. TCVN 5574–2018: Kết cấu bêtông và bêtông cốt thép – Tiêu chuẩn thiết kế
2. TCXD 198–1997: Nhà cao tầng – Thiết kế bê tông cốt thép toàn khối
3. TCVN 2737–1995: Tải trọng và tác động – Tiêu chuẩn thiết kế
4. TCVN 229–1999: Chỉ dẫn tính thành phần động của tải trọng gió
5. TCVN 9386 – 2012: Thiết kế công trình chịu động đất
6. TCVN 10304-2014: Móng cọc–Tiêu chuẩn thiết kế
7. TCVN 9362–2012: Tiêu chuẩn thiết kế nền nhà và công trình
8. TCVN 7888-2014: Cọc bê tông ly tâm ứng lực trước
9. Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 1, NXB Khoa học Kỹ
thuật
10. Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 2, NXB Khoa học
Kỹ thuật
11. Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 3, NXB Khoa học
Kỹ thuật
12. Bộ Xây dựng 2008, Cấu tạo bê tông cốt thép, NXB Xây Dựng
13. Châu Ngọc Ẩn, Cơ học đất, NXB Đại học Quốc gia TP. Hồ Chí Minh
14. Châu Ngọc Ẩn, Nền móng, NXB Đại học Quốc gia TP. Hồ Chí Minh.

SVTH: PHẠM VĂN NHÂN

200

MSSV: 19149297
