TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CAO CẤP AN PHÚ

SVTH : TRƯƠNG PHI HẢI
MSSV : 15149016
Khoá: 2015-2019
Ngành: CNKT CÔNG TRÌNH XÂY DỰNG
GVHD: TS. NGUYỄN VĂN HẬU

Tp. Hồ Chí Minh, tháng 7 năm 2019

i

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, ngày 06 tháng 06 năm 2019

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: TRƯƠNG PHI HẢI
Ngành: CNKT Công trình Xây dựng
Giảng viên hướng dẫn: TS. NGUYỄN VĂN HẬU
Ngày nhận đề tài: 17/03/2019

MSSV: 15149016
Lớp: 15149CL1
ĐT: 036 846 1349
Ngày nộp đề tài: 06/06/2019

1. Tên đề tài: CHUNG CƯ CAO CẤP AN PHÚ
2. Các số liệu, tài liệu ban đầu: Bản vẽ kiến trúc, số liệu kích
thước nhịp và chiều cao công trình thay đổi do GVHD chỉ
định.
3. Nội dung thực hiện đề tài: Thiết kế kết cấu cho công trình
qua sự hướng dẫn của GVHD, đưa ra các phương án kết cấu và
tính toán các phương án đó.
4. Sản phẩm: 1 cuốn thuyết minh về các tính toán cho công
trình, các bản vẽ A1 (kiến trúc + kết cấu), 1 đĩa CD bao gồm
các tài liệu và các file tính toán trong đồ án nộp cho giáo viên.
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

ii

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN

Họ và tên sinh viên: TRƯƠNG PHI HẢI
MSSV: 15149016
Ngành: CNKT Công trình Xây dựng
Tên đề tài: CHUNG CƯ CAO CẤP AN PHÚ
Họ và tên Giáo viên hướng dẫn: TS. NGUYỄN VĂN HẬU
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
2. Ưu điểm:
............................................................................................................................................
............................................................................................................................................
...................................................................................
...

...
ơng Y, ta được:
M Y   Pi li  1510.77 (kN.m)

ho  h  a  2  0.3  1.7 (m)

A1s 
-

-

MY
816.23

 27.05(cm2 )
3
0.9R s h o 0.9  365  10  1.7

Bố trí cốt thép Ø22, As = 3.8 (cm2)
27.05
8
Số thanh thép cần bố trí: n 
3.8
1000  100
 120(mm)
Khoảng cách giữa các thanh thép: a 
7
Vậy chọn Ø22a120 cho phương Y
MY
1107.25
As2 

 19.83(cm2 )
3
0.9R s h o 0.9  365  10  1.7
Bố trí cốt thép Ø18, As = 2.54 (cm2)
19.83
8
Số thanh thép cần bố trí: n 
2.54
1000  100
 120(mm)
Khoảng cách giữa các thanh thép: a 
7
Vậy chọn Ø18a120 cho phương Y

124

7.10. Tổng hợp kích thước các móng và thép móng.
Bảng 7.16- Tổng hợp kích thước các móng và thép móng.
Tên

M1

M2

M3

Phương X

Ø28a110

Ø22a150

Ø28a150

Phương Y

Ø18a170

Ø22a150

Ø25a180

Kích thước (m)
Số cọc

4.5×7.5
6

4.5×4.5
4

5.5×5.5
5

M4
Ø22a150
Ø18a180
(max)
(min)
Ø22a120
Ø18a120
(max)
(min)
9.5×13.5
15

125

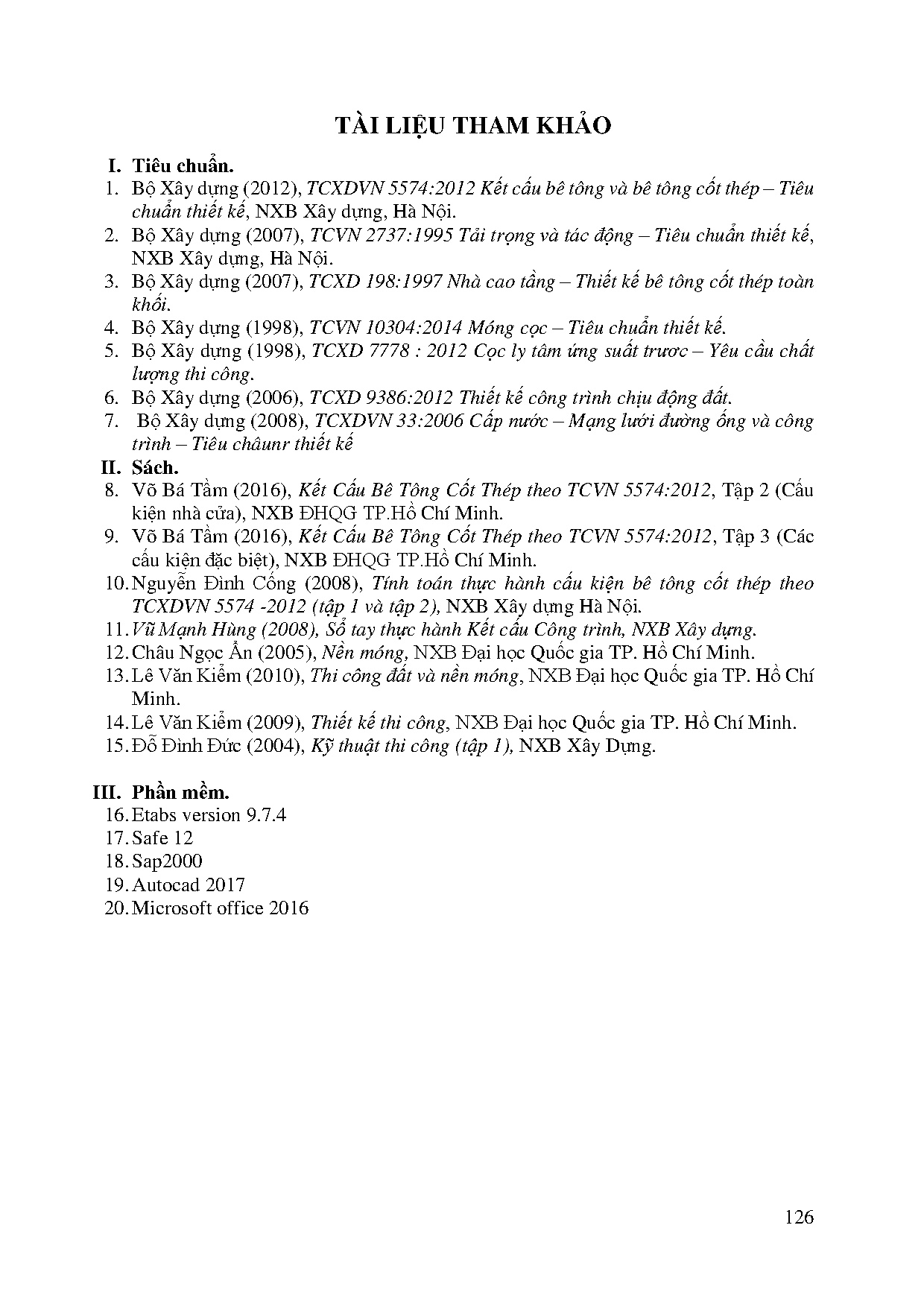

TÀI LIỆU THAM KHẢO
I. Tiêu chuẩn.
1. Bộ Xây dựng (2012), TCXDVN 5574:2012 Kết cấu bê tông và bê tông cốt thép – Tiêu
chuẩn thiết kế, NXB Xây dựng, Hà Nội.
2. Bộ Xây dựng (2007), TCVN 2737:1995 Tải trọng và tác động – Tiêu chuẩn thiết kế,
NXB Xây dựng, Hà Nội.
3. Bộ Xây dựng (2007), TCXD 198:1997 Nhà cao tầng – Thiết kế bê tông cốt thép toàn
khối.
4. Bộ Xây dựng (1998), TCVN 10304:2014 Móng cọc – Tiêu chuẩn thiết kế.
5. Bộ Xây dựng (1998), TCXD 7778 : 2012 Cọc ly tâm ứng suất trươc – Yêu cầu chất
lượng thi công.
6. Bộ Xây dựng (2006), TCXD 9386:2012 Thiết kế công trình chịu động đất.
7. Bộ Xây dựng (2008), TCXDVN 33:2006 Cấp nước – Mạng lưới đường ống và công
trình – Tiêu châunr thiết kế
II. Sách.
8. Võ Bá Tầm (2016), Kết Cấu Bê Tông Cốt Thép theo TCVN 5574:2012, Tập 2 (Cấu
kiện nhà cửa), NXB ĐHQG TP.Hồ Chí Minh.
9. Võ Bá Tầm (2016), Kết Cấu Bê Tông Cốt Thép theo TCVN 5574:2012, Tập 3 (Các
cấu kiện đặc biệt), NXB ĐHQG TP.Hồ Chí Minh.
10. Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo
TCXDVN 5574 -2012 (tập 1 và tập 2), NXB Xây dựng Hà Nội.
11. Vũ Mạnh Hùng (2008), Sổ tay thực hành Kết cấu Công trình, NXB Xây dựng.
12. Châu Ngọc Ẩn (2005), Nền móng, NXB Đại học Quốc gia TP. Hồ Chí Minh.
13. Lê Văn Kiểm (2010), Thi công đất và nền móng, NXB Đại học Quốc gia TP. Hồ Chí
Minh.
14. Lê Văn Kiểm (2009), Thiết kế thi công, NXB Đại học Quốc gia TP. Hồ Chí Minh.
15. Đỗ Đình Đức (2004), Kỹ thuật thi công (tập 1), NXB Xây Dựng.
III. Phần mềm.
16. Etabs version 9.7.4
17. Safe 12
18. Sap2000
19. Autocad 2017
20. Microsoft office 2016

126
