BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH

KHOA XÂY DỰNG
-o0o-

ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI:

CHUNG CƯ CAO CẤP 17 TẦNG

CNK : PGS. TS. NGUYỄN TRUNG KIÊN
GVHD : PGS.TS PHAN ĐỨC HÙNG
SVTH : NGUYỄN BÌNH NGUYÊN
MSSV : 14149111
LỚP

: 141491B

Tp. Hồ Chí Minh, Tháng 6/2018

ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN BÌNH NGUYÊN
MSSV: 14149111
Ngành:
CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài:
THIẾT KẾ CHUNG CƯ CAO CẤP 17 TẦNG
Họ và tên GVHD: PSG.TS PHAN ĐỨC HÙNG
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
2. Ưu điểm:
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
3. Khuyết điểm:
.....................................................................................................................................
.....................................................................................................
...

...
nhóm =  n c  Qd.nen  N tt = 0.65×56×2754= 100246(kN)
Qnhóm Ntt=73355+3.5×10×11.5×20=81405(kN)
 Thỏa yêu cầu.
6.7.5 Kiểm tra xuyên thủng
Kiểm tra khả năng chống cắt của bê tông đài móng với lực cắt lớn nhất của móng
Chiều cao đài đã chọn hđ = 2 m
- Khả năng chống cắt của bê tông
Qb  0.75 b R bt bh 0  0.75 1.11.05 10000 1.900  16458.8 kN
- Lực cắt lớn nhất của đài móng xuất ra từ safe
Strip
CSA4

Station Location OutputCase
10.337 After
COMB1

P
V2
-8.554 1410.489

T
M3
41.637 880.6196

 Qmax  1410.5 kN  Qb  16458.8 kN .Vậy thỏa khả năng chống cắt.
6.7.6 Tính thép cho móng ML
- Sử dụng phần mềm SAFE mô hình, tính toán nội lực
- Vẽ Strip theo 2 phương X, Y với chiều rộng dãy 1m
- Kết quả nội lực theo phương X, Y

Hình 6. 15: Momen theo phương X
-

Hình 6. 16: Momen theo phương Y

Giả thiết ao = 50mm  ho = 2000 - 50 =1950 mm
Bảng 6. 14: Bảng tính thép cho đài móng ML
M

b

h0

(kN.m) (mm)
Phương X
Phương Y

Lớp trên
Lớp dưới

2256



(mm)



Bố trí thép theo cấu tạo
1000 1950 0.041 0.0418

As
(mm2)

3237

Bố trí thép theo cấu tạo

Lớp trên
lớp dưới

αm

2765

1000

1950

0.050

0.0515

3987



a

As
(mm2)


16
25

200
150

1005
3271

16

200

1005

25

120

4089


(%)
0.17
0.21

113

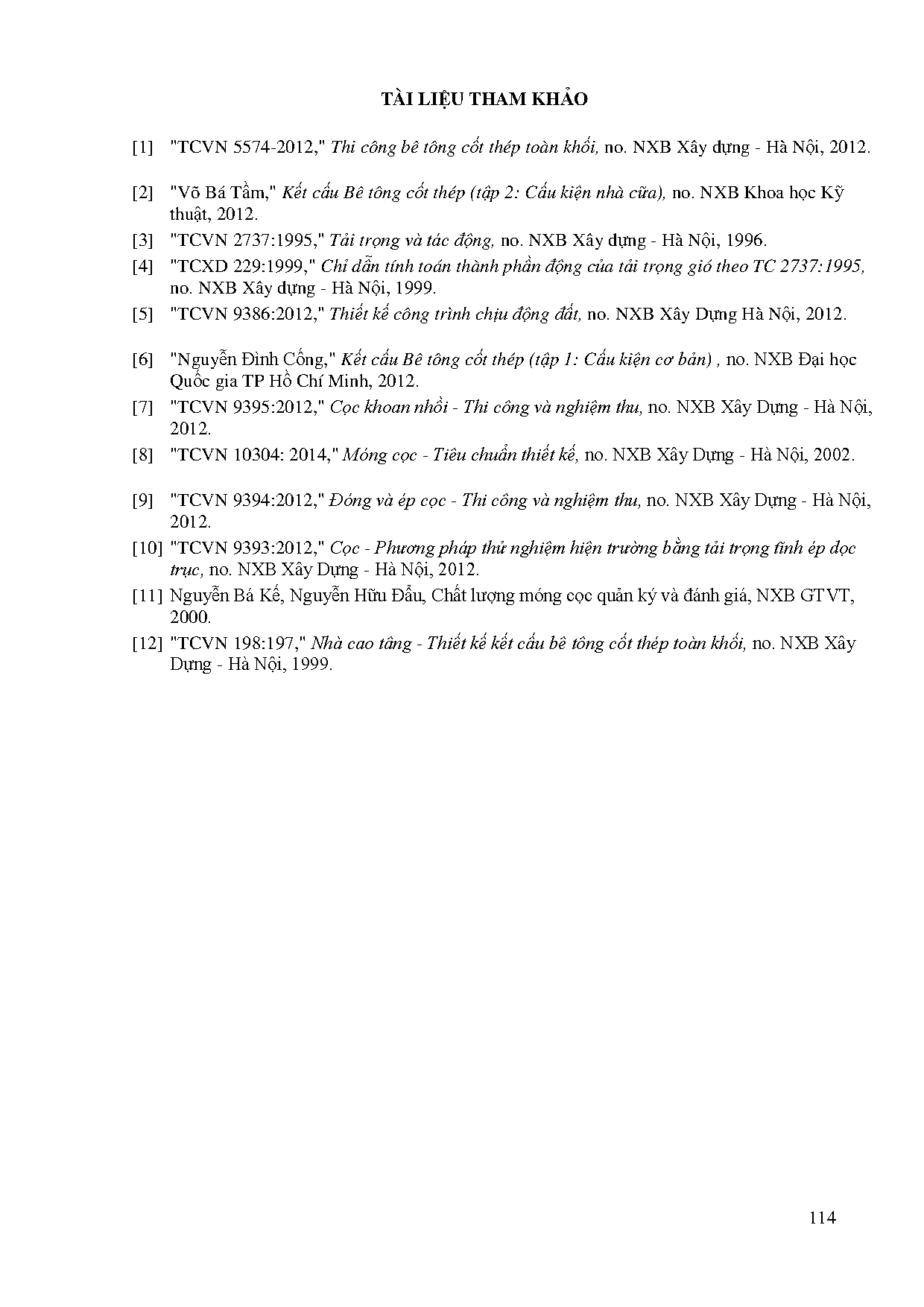

TÀI LIỆU THAM KHẢO
[1] TCVN 5574-2012, Thi công bê tông cốt thép toàn khối, no. NXB Xây dựng - Hà Nội, 2012.
[2] Võ Bá Tầm, Kết cấu Bê tông cốt thép (tập 2: Cấu kiện nhà cữa), no. NXB Khoa học Kỹ
thuật, 2012.
[3] TCVN 2737:1995, Tải trọng và tác động, no. NXB Xây dựng - Hà Nội, 1996.
[4] TCXD 229:1999, Chỉ dẫn tính toán thành phần động của tải trọng gió theo TC 2737:1995,
no. NXB Xây dựng - Hà Nội, 1999.
[5] TCVN 9386:2012, Thiết kế công trình chịu động đất, no. NXB Xây Dựng Hà Nội, 2012.
[6] Nguyễn Đình Cống, Kết cấu Bê tông cốt thép (tập 1: Cấu kiện cơ bản) , no. NXB Đại học
Quốc gia TP Hồ Chí Minh, 2012.
[7] TCVN 9395:2012, Cọc khoan nhồi - Thi công và nghiệm thu, no. NXB Xây Dựng - Hà Nội,
2012.
[8] TCVN 10304: 2014, Móng cọc - Tiêu chuẩn thiết kế, no. NXB Xây Dựng - Hà Nội, 2002.
[9] TCVN 9394:2012, Đóng và ép cọc - Thi công và nghiệm thu, no. NXB Xây Dựng - Hà Nội,
2012.
[10] TCVN 9393:2012, Cọc - Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép dọc
trục, no. NXB Xây Dựng - Hà Nội, 2012.
[11] Nguyễn Bá Kế, Nguyễn Hữu Đẩu, Chất lượng móng cọc quản ký và đánh giá, NXB GTVT,
2000.
[12] TCVN 198:197, Nhà cao tâng - Thiết kế kết cấu bê tông cốt thép toàn khối, no. NXB Xây
Dựng - Hà Nội, 1999.
