TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CAO CẤP 17 TẦNG

GVHD: PGS.TS. NGUYỄN TRUNG KIÊN
SVTH: LÊ VĂN NGUYÊN

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 01 năm 2018

LỜI CẢM ƠN
Luận án tốt nghiệp kết thúc quá trình học tập ở trường đại học, đồng thời mở ra trước
mắt chúng em một hướng đi mới vào cuộc sống trong tương lai. Quá trình làm luận văn
giúp chúng em tổng hợp được nhiều kiến thức đã học trong các học kỳ trước và thu thập,
bổ sung thêm những kiến thức mới, qua đó rèn luyện khả năng tính toán, khả năng nghiên
cứu và giải quyết vấn đề có thể phát sinh trong thực tế, bên cạnh đó còn là những kinh
nghiệm quý báu hỗ trợ chúng em rất nhiều trong thực tế sau này.
Trong quá trình thực hiện luận văn tốt nghiệp, em đã nhận được sự hướng dẫn, giúp
đỡ tận tình của thầy PGS.TS. NGUYỄN TRUNG KIÊN và các thầy cô khác. Em xin chân
thành cảm ơn sự hướng dẫn tận tình của quý thầy cô. Những kiến thức và kinh nghiệm mà
thầy cô đã truyền đạt cho em sẽ là nền tảng để em hoàn thành luận văn và là hành trang
cho chúng em sau này.
Qua đây em cũng xin gửi lời cảm ơn chân thành đến quý thầy cô trong khoa Xây
Dựng nói riêng và trường Đại học Sư phạm Kỹ thuật nói chung – những người đã truyền
đạt những kiến thức và kinh nghiệm quý báu cho em trong quá trình học tập.
Tôi xin cảm ơn bạn bè trong lớp, những người luôn sát cánh cùng tôi trong suốt
những năm học vừa qua. Cảm ơn các bạn đã cùng hợp tác trao đổi, thảo luận và đóng góp
ý kiến để giúp cho quá trình làm luận văn của tôi được hoàn thành.
Đồ án tốt nghiệp là một công trình đầu tay của mỗi sinh viên trước khi ra trường.
Mặc dù đã cố gắng nhưng vì kiến thức và kinh nghiệm còn hạn chế nên đồ án còn có nhiều
sai sót, em kính mong nhận được sự chỉ dẫn của quý thầy cô để em ngày càng hoàn thiện
kiến thức cho bản thân mình.
Cuối cùng em xin chúc quí thầy cô dồi dào sức khỏe để có thể tiếp tục sự nghiệp
truyền đạt kiến thức cho thế hệ mai sau.
Em xin chân thành cảm ơn!
Tp. Hồ Chí Minh, tháng 1 năm 2018
Sinh viên thực hiện

LÊ VĂN NGUYÊN

i

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên : LÊ VĂN NGUYÊN
MSSV: 13149100
Khoa
: Xây Dựng
Ngành
: Xây dựng dân dụng công nghiệp
Tên đề tài : CHUNG CƯ CAO CẤP 17 TẦNG
1. Số liệu ban đầu
 Hồ sơ kiến trúc
 Hồ sơ khảo sát địa chất
2. Nội dung các phần lý thuyết và tính toán
a. Kiến trúc
 Thể hiện lại các bản vẽ theo kiến trúc
b. Kết cấu
 Tính toán, thiết kế sàn tầng điển hình
 Tính toán, thiết kế cầ
...

...
Biểu đồ mô men của các dải theo 2 phương:

Hình 5.16. Momen các dải phương X

109

Hình 5.17. Momen các dải phương Y
Giả thuyết: a  100  mm  → h o  h  a  2000  100  1900  mm 
Quy trình tính toán như sau:
m 

M
  R  0.405
R b bh 02

  1  1  2   m   R  0.563
AS 

M
0.9R s h o

 min  0.05%     max   R

Rb
 2.4%
Rs

Bảng 5.14. Nội lực và kích thước đài móng lõi than
M(1m)

b

h

a

ho

KN.m

(mm)

(mm)

(mm)

(mm)

X

1138.46

1000

2000

100

1900

Y

1526.89

1000

2000

100

1900

Phương

110

Bảng 5.15. Kết quả tính thép của móng lõi thang
αm



0.022
0.029

0.022
0.030

As(mm²)
1844
2482

µt(%)
0.10
0.13

Øchọn
Ø25
Ø25

a150
a150

Aschọn
mm2
3272.7
3272.7

µc(%)
0.17
0.17

111

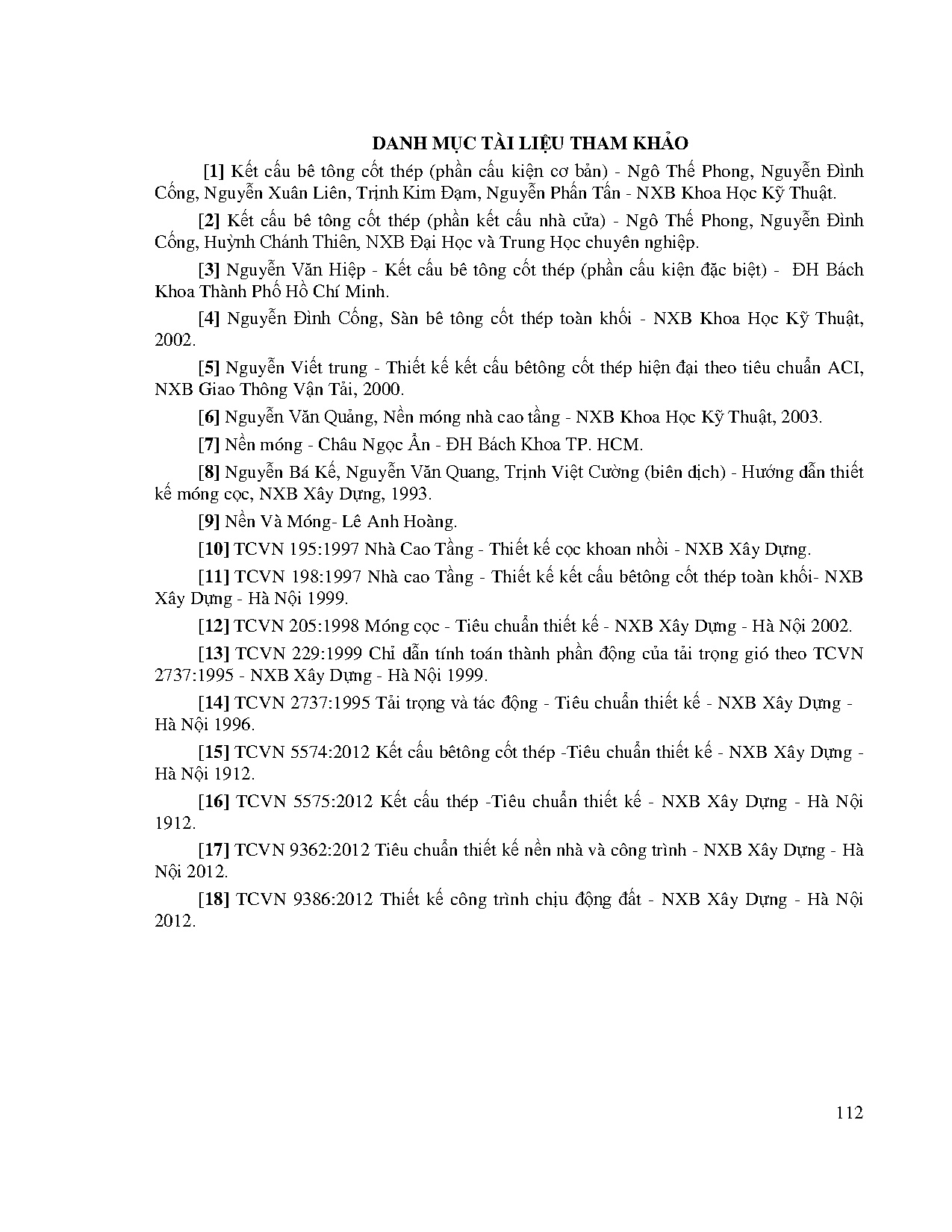

DANH MỤC TÀI LIỆU THAM KHẢO
[1] Kết cấu bê tông cốt thép (phần cấu kiện cơ bản) - Ngô Thế Phong, Nguyễn Đình
Cống, Nguyễn Xuân Liên, Trịnh Kim Đạm, Nguyễn Phấn Tấn - NXB Khoa Học Kỹ Thuật.
[2] Kết cấu bê tông cốt thép (phần kết cấu nhà cửa) - Ngô Thế Phong, Nguyễn Đình
Cống, Huỳnh Chánh Thiên, NXB Đại Học và Trung Học chuyên nghiệp.
[3] Nguyễn Văn Hiệp - Kết cấu bê tông cốt thép (phần cấu kiện đặc biệt) - ĐH Bách
Khoa Thành Phố Hồ Chí Minh.
[4] Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Khoa Học Kỹ Thuật,
2002.
[5] Nguyễn Viết trung - Thiết kế kết cấu bêtông cốt thép hiện đại theo tiêu chuẩn ACI,
NXB Giao Thông Vận Tải, 2000.
[6] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.
[7] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.
[8] Nguyễn Bá Kế, Nguyễn Văn Quang, Trịnh Việt Cường (biên dịch) - Hướng dẫn thiết
kế móng cọc, NXB Xây Dựng, 1993.
[9] Nền Và Móng- Lê Anh Hoàng.
[10] TCVN 195:1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[11] TCVN 198:1997 Nhà cao Tầng - Thiết kế kết cấu bêtông cốt thép toàn khối- NXB
Xây Dựng - Hà Nội 1999.
[12] TCVN 205:1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.
[13] TCVN 229:1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737:1995 - NXB Xây Dựng - Hà Nội 1999.
[14] TCVN 2737:1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1996.
[15] TCVN 5574:2012 Kết cấu bêtông cốt thép -Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1912.
[16] TCVN 5575:2012 Kết cấu thép -Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
1912.
[17] TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà
Nội 2012.
[18] TCVN 9386:2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội
2012.
