Đồ án tốt nghiệp - Chung cư cao cấp 17 tầng: Đồ án tốt nghiệp ngành Công nghệ kỹ thuật công trình XD

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CAO CẤP 17 TẦNG

SVTH:

TRƯƠNG ĐỨC LỢI

MSSV:

14149273

Khóa:

K14

Ngành:

Công nghệ Kỹ thuật Công trình Xây dựng

GVHD:

PGS.TS. PHAN ĐỨC HÙNG

Tp. Hồ Chí Minh, tháng 07 năm 2018

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, tháng 07 năm 2018

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Trương Đức Lợi
Ngành: CNKT Công trình Xây dựng
Giảng viên hướng dẫn: PGS. TS. Phan Đức Hùng
Ngày nhận đề tài:

MSSV: 14149273
Lớp: 14149CL1
ĐT: 0916548639
Ngày nộp đề tài:

1. Tên đề tài: Chung cư cao cấp 17 tầng
2. Các số liệu, tài liệu ban đầu:
Hồ sơ kiến trúc (do Advitor cung cấp)
Hồ sơ đất (do Advitor cung cấp)
3. Nội dung thực hiện đề tài:
Minh họa lại bản phác thảo kiến trúc
Mô hình hóa, anlysis và thiết kế sàn điển hình

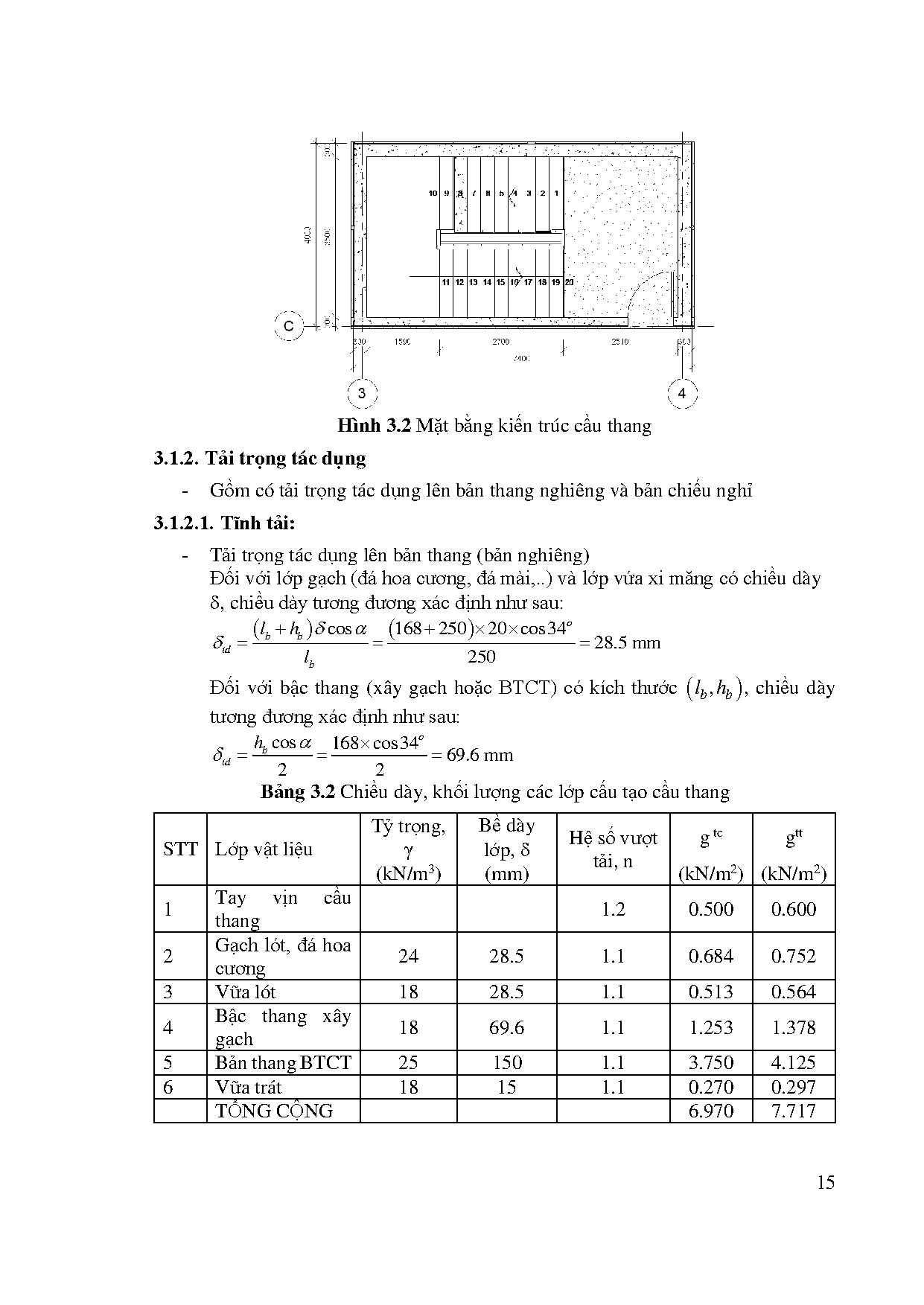

Tính toán, thiết kế cầu thang

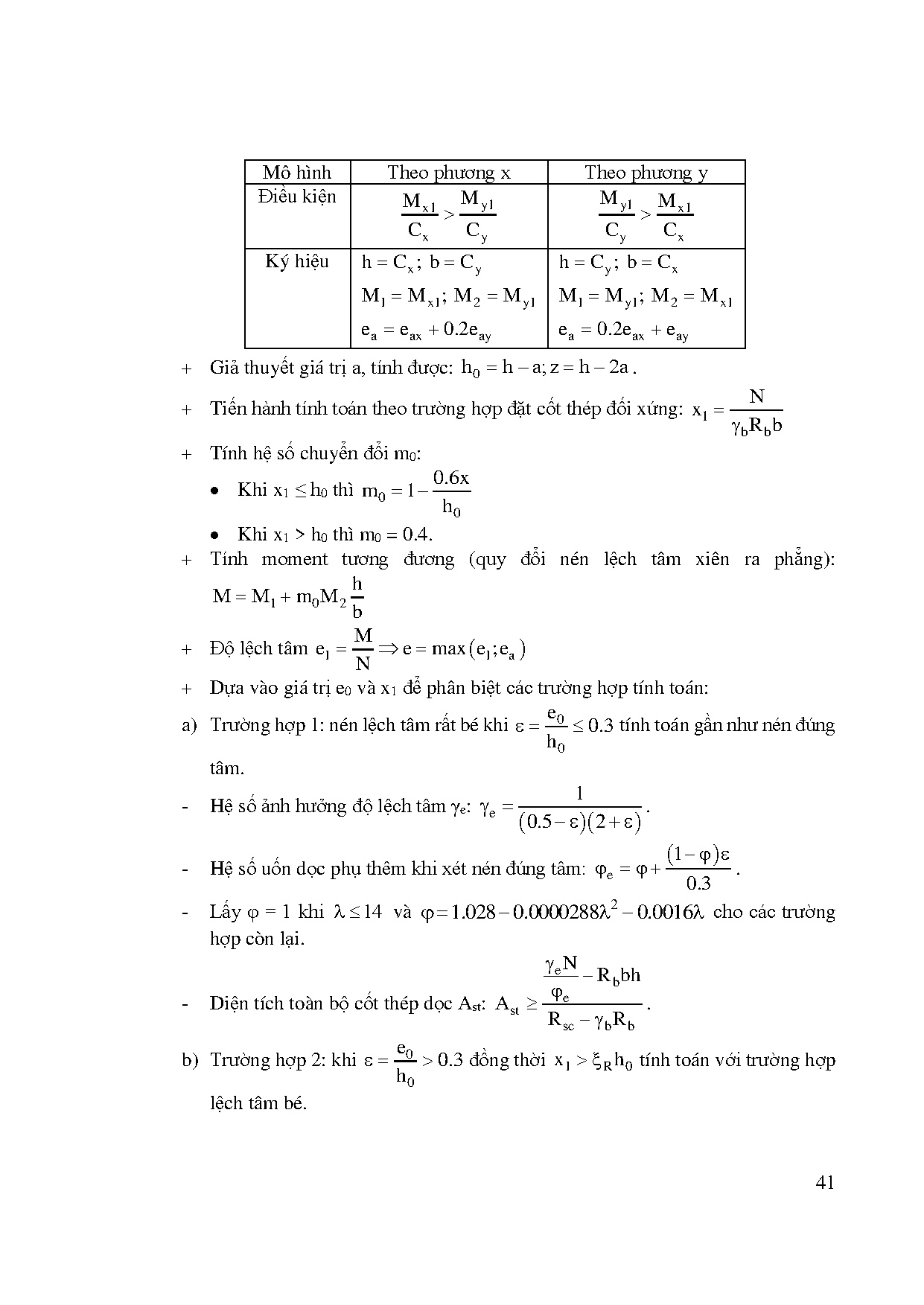

Mô hình hóa, tính toán, thiết kế khung
Cọc khoan nhồi
4. Sản phẩm:
Đồ án tốt nghiệp và phụ lục
12 bản vẽ A1
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

*******
PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: .................................................................MSSV: .................................
Ngành:......................................................................................................................................
Tên đề tài: ................................................................................................................................
.................................................................................................................................................
Họ và tên Giáo viên hướng dẫn:
..................................................................................................................................................
..................................................................................................................................................
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:

.................................................................................................................................................
.................................................................................................................................................
..........................................................................
...

...
nên Fcx lớn sẽ thỏa điều kiện
chống xuyên thủng

 Kết luận: Thỏa điều kiện chống xuyên thủng.
5.7.6. Thiết kế cốt thép cho đài móng M-TM
- Độ cứng lò xo cọc phụ thuộc vào đất nền và cọc, không phụ thuộc vào tải trọng
truyền vào nên không cần tính toán lại, lấy trực tiếp độ cứng lò xo đã tính ở
móng M1, kc  231067.3 kN / m .
- Nội lực để tính toán cốt thép cho đài móng được lấy từ các dải Strip chia đều
kín đài móng trong mô hình

Hình 5.24 Moment móng T-TM

92

- Tính toán cốt thép
 Chọn agt lớp dưới agt.d = angàm + 50 = 200 + 50 = 250 (mm)
 Chọn agt lớp trên agt.t = 50 (mm)

h 0  Hd  a gt  m 

R b bh 0
M



1

1

2


A

m
s
Rs
R b bh 02

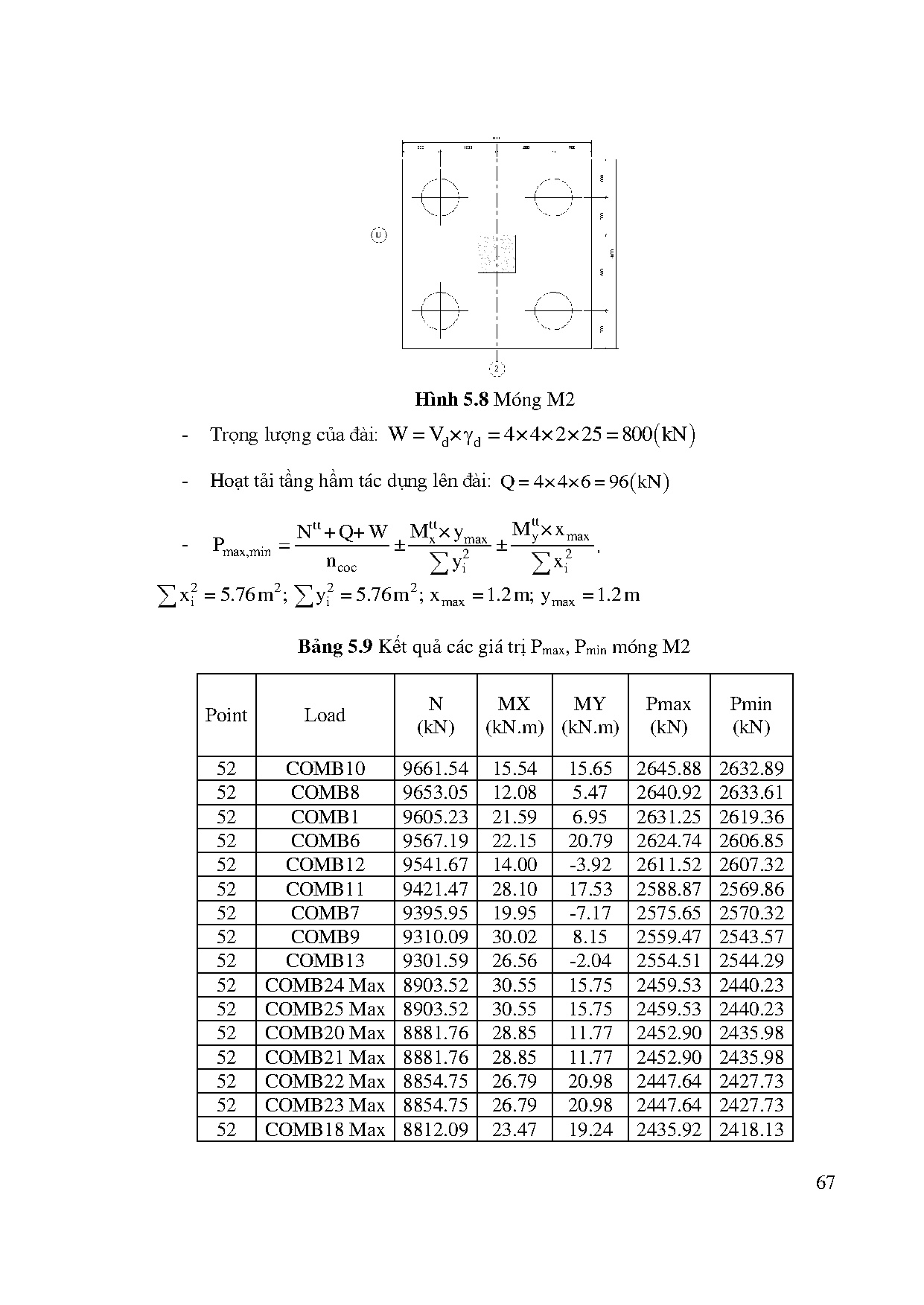

Bảng 5.17 Kết quả tính thép móng M2
As_yc
(cm2/m)

Bố trí cốt
thép

As_tk
(cm2/m)

Lớp dưới 3605.79 2.55 0.0285

36.442

25a100

49.09

Lớp trên

-195.02 2.75 0.0018

2.0971

12a250

4.52

Lớp dưới 1292.81 2.55 0.0101

12.945

25a100

16.97

Lớp trên

0.9732

12a250

4.52

Vị trí
Phương X
Phương Y

M
(kN.m)

-90.54

h0
(m)



2.75 0.0008

93

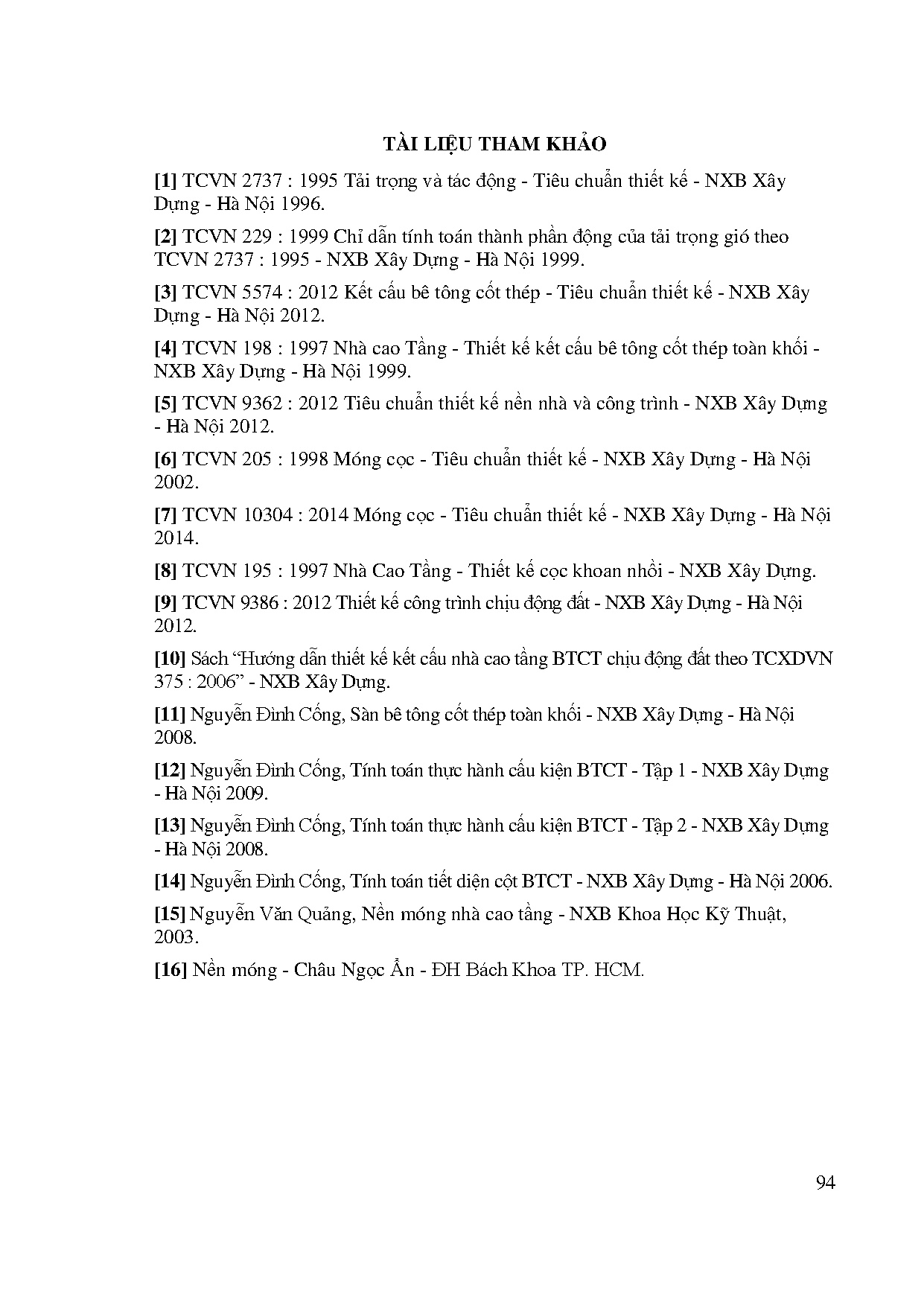

TÀI LIỆU THAM KHẢO
[1] TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây
Dựng - Hà Nội 1996.
[2] TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo
TCVN 2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.
[3] TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây
Dựng - Hà Nội 2012.
[4] TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối NXB Xây Dựng - Hà Nội 1999.
[5] TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng
- Hà Nội 2012.
[6] TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2002.
[7] TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.
[8] TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[9] TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội
2012.
[10] Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN
375 : 2006” - NXB Xây Dựng.
[11] Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội
2008.
[12] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng
- Hà Nội 2009.
[13] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng
- Hà Nội 2008.
[14] Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006.
[15] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật,
2003.
[16] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.
