1. Số liệu ban đầu
• Hồ sơ kiến trúc : bao gồm các bản vẽ kiến trúc của công trình
• Hồ sơ khảo sát địa chất.
2. Nội dung các phần học lý thuyết và tính toán

a. Kiến trúc
• Thể hiện lại các bản vẽ kiến trúc có sự điều chỉnh về kích thước nhịp
và chiều cao tầng và số tầng.
b. Kết cấu
• Tính toán các tải trọng ảnh hưởng.
• Tính toán và thiết kế dầm, sàn tầng điển hình theo phương án: Sàn
sườn toàn khối.
• Mô hình tính toán và thiết kế vách hai khung trục: khung trục B-2 và
khung trục B-D
• Tính toán và thiết kế vách lõi thang máy.
• Tính toán và thiết kế móng lõi thang, móng khung trục B-2 và khung
trục B-D.
• Tính toán và thiết kế cầu thang bộ tầng điển hình.
c. Nền móng
• Tổng hợp số liệu địa chất
• Thiết kế 1 phương án móng: móng cọc khoan nhồi
• Thiết kế móng lõi thang máy dùng phương án cọc khoan nhồi.
• Thiết kế móng khung trục B-2 và khung trục B-D.
3. Thuyết minh và bản vẽ
• Thuyết minh: bao gồm 01 thuyết minh và 01 Phụ lục
• Bản vẽ: 20 bản vẽ A1(06 bản vẽ về kiến trúc, 14 bản vẽ kết cấu phương án móng)
4. Cán bộ hướng dẫn
: ThS. LÊ PHƯƠNG BÌNH
5. Ngày giao nhiệm vụ

: 11/07/2023

6. Ngày hoàn thành nhiệm vụ : 10/01/2024
Xác nhận của GVHD

Tp. HCM ngày tháng năm 2018
Xác nhận của BCN Khoa

TRƯỜNG ĐẠI HỌC SPKT TP. HCM
KHOA XÂY DỰNG

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

PHIẾU NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Sinh viên
: TRƯƠNG QUỐC ANH
MSSV
: 19149019
Ngành
: CNKT Công trình Xây dựng
Tên đề tài
: Chung cư căn hộ KINGDOM 101
Giáo viên hướng dẫn : THS. LÊ PHƯƠNG BÌNH
NHẬN XÉT
Về nội dung đề tài &amp khối lượng thực hiện:
.......................................................................................................................................
.......................................................................................................................................
2. Ưu điểm:
............................
...

...
54050.00 ĐẠT
1500 45726.30 ĐẠT
750 74318.75 ĐẠT
400 33781.25 ĐẠT

134

8.5.8 Bố trí cốt thép cho đài móng
8.5.8.1 Móng lõi thang F6

Hình 8.38 Kết quả moment đài móng F6 phương X max (trái), min (phải)

Hình 8.39 Kết quả moment đài móng F6 phương Y max (trái), min (phải)

135

Bảng 8.35 Tính toán và bố trí thép đài móng lõi thang F6
Phương

M
(kNm/m)

M
(kNm)

b
(mm)

h
(mm)

a
(mm)

ho
(mm)

m



X-Trên
X-Dưới
Y-Trên
Y-Dưới

-1490.84
5079.03
-1385.18
8076.27

-25344.26
86343.45
-17176.28
100145.74

17000
17000
12400
12400

2500
2500
2500
2500

150
150
150
150

2350
2350
2350
2350

0.019
0.064
0.017
0.101

0.0189
0.0658
0.0175
0.1069

Asc
(mm2)
35604.72
139570.49
25970.50
152706.54

c
(%)
0.10
0.35
0.10
0.52

C. Thép chọn

C. Thép tính
Phương
X-Trên
X-Dưới
Y-Trên
Y-Dưới


(%)
0.08
0.27
0.07
0.44
tt

2

As (mm )
31107.03
108548.77
21067.48
128634.70

Lớp 1
Ø20a150
Ø28a150
Ø20a150
Ø28a100

Lớp 2

Ø28a150
Ø28a100

8.5.8.2 Móng F1, F2, F3, F4

Hình 8.40 Kết quả moment đài móng F1 phương X max (trái), min (phải)

Hình 8.41 Kết quả moment đài móng F2 phương Y max (trái), min (phải)
136

Hình 8.42 Kết quả moment đài móng F2 phương X max (trái), min (phải)

Hình 8.43 Kết quả moment đài móng F2 phương Y max (trái), min (phải)

Hình 8.44 Kết quả moment đài móng F3 phương X max (trái), min (phải)
137

Hình 8.45 Kết quả moment đài móng F3 phương Y max (trái), min (phải)

Hình 8.46 Kết quả moment đài móng F4 phương X max (trái), min (phải)

138

Hình 8.47 Kết quả moment đài móng F4 phương Y max (trái), min (phải)
Giá trị tính toán thép đài cọc được trình bày trong bảng 4.14 phụ lục tính toán

139

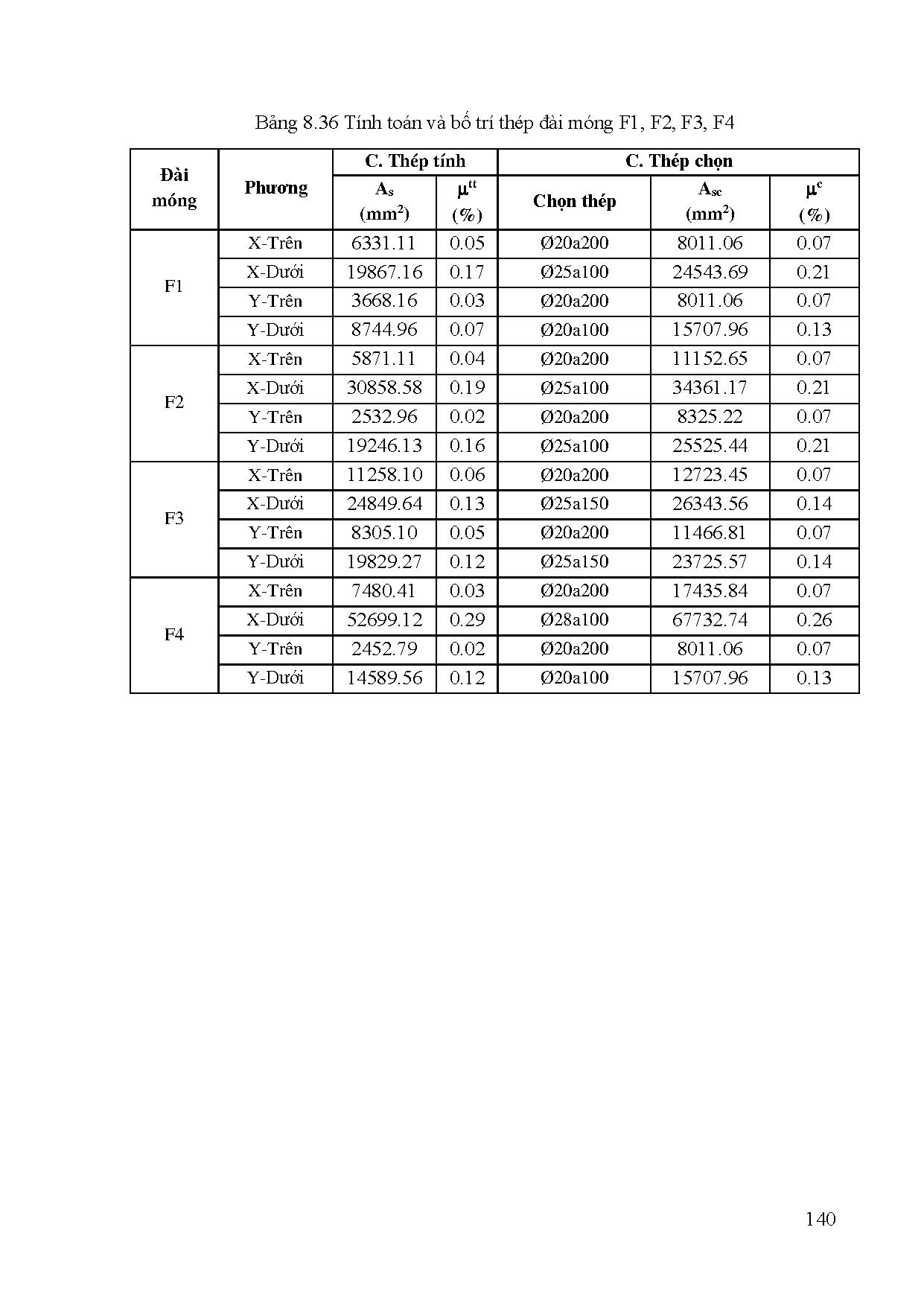

Bảng 8.36 Tính toán và bố trí thép đài móng F1, F2, F3, F4
