BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TPHCM
KHOA XÂY DỰNG

THUYẾT MINH
ĐỀ TÀI:

CHUNG CƯ BLUESKY

CNK. PGS.TS NGUYỄN TRUNG KIÊN
GVHD: TS NGUYỄN THẾ ANH
SVTH: HOÀNG ĐẶNG MINH PHÚ
MSSV: 15149161
LỚP 159490A

Tp. Hồ Chí Minh, tháng 2 năm 2020

1

ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

KHOA XÂY DỰNG
BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: HOÀNG ĐẶNG MINH PHÚ
MSSV: 15149161
Ngành:
CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài:
THIẾT KẾ CHUNG CƯ BLUESKY BUILDING
Họ và tên GVHD: TS NGUYỄN THẾ ANH
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
2. Ưu điểm:
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
3. Khuyết điểm:
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
4. Đề nghị cho bảo vệ hay không?
...........................................................................................................................
.............
...

...
hản lực các cọc nằm ngoài tháp chống xuyên.
Fcx - lực chống xuyên
 = 1- hệ số lấy đối với bê tông nặng.
Rbt = 1.2MPa - cường độ chịu kéo của bê tông.
hc, bc lần lượt là chiều cao và bề rộng cột.
h0 = Hd - a = 2 - 0.05 = 1.95m - Chiều cao tính toán của móng.
c là hình chiếu của đường nối giữa cột và hàng cọc đang xét trên mặt phẳng nằm
ngang.

Hình 6.23 – Kiểm tra xuyên thủng móng M5
c

S d bc 16.1 0.8 0.3
  


 7.3m
2 2 2
2
2
2

u m  2  h c  b c  2c   2  2.45  0.3  2  7.3   38.6m
Fxt   P  54971.5kN

125

Fxt  Fcx  R bt u m h 0

h0
 88065.9kN
c

Cọc thỏa điều kiện xuyên thủng.
6.8.4.Tính cốt thép cho đài móng và hố Pit

Hình 6.24 - Moment theo phương X

Hình6.25 - Moment theo phương Y
 Thiết kế thép đài móng M3
Bảng 6.26 – Thiết kế thép đài móng M3
ho
M3
B
As
Chọn
Strip
Vị trí
m
[kNm]
[m]
[mm2]
a


As
chọn

 chọn

[mm2]

[%]

CSB2

Dưới

4601.65

1

1.95 6713.556

30

100

7068.58

0.362

CSB3

Trên

-194.68

1

1.95

16

200

1005.31

0.052

273.374

126

CSA5

Dưới

2910.04

1

1.95 4185.074

30

150

4712.39

0.242

CSA7

Trên

-118.08

1

1.95

16

200

1005.31

0.052

166.204

 Thiết kế thép đài cho hố pít
Bảng 6.27 – Thiết kế thép đài móng hố Pit thang máy móng M5
Strip

ho

M3

B

As

[kNm]

[m]

m

[mm2]



As
chọn

chọn

a

[mm2]

[%]

Chọn

Vị trí

CSB2

Dưới

4601.65

1

0.95 16257.52

36

60

16964.6

1.786

CSB3

Trên

-194.68

1

0.95

565.029

16

200

1005.31

0.106

CSA5

Dưới

2910.04

1

0.95 9388.238

36

100

10178.8

1.071

CSA7

Trên

-118.08

1

0.95

16

200

1005.31

0.106

342.026

127

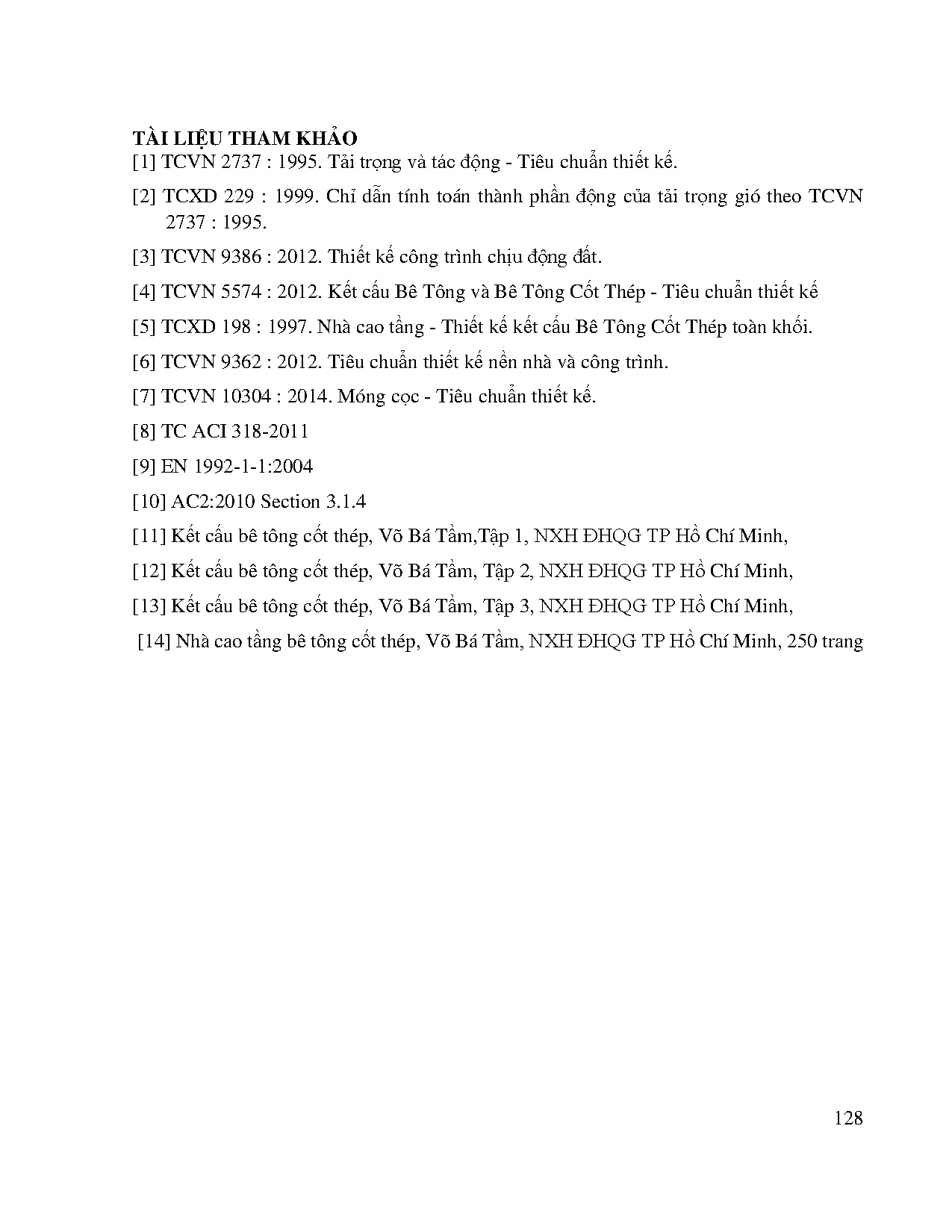

TÀI LIỆU THAM KHẢO
