g rơi vào hố khoan

Để đề phòng các thiết bị thi công như các chi tiết kim loại, đặc biệt là gầu khoan rơi vào
trong lỗ khoan mà nguyên nhân là do gãy chốt hoặc phá bỏ liên kết thì ta phải có biện
pháp phòng ngừa như sau:
-

Dùng cáp hoặc xích phòng hộ vào cần khoan.
Thợ vận hành phải thường xuyên kiểm tra các thiết bị vận hành.

Nếu đã xảy ra thì biện pháp xử lý thường là dùng gầu ngoạm để lấy lên hoặc dùng các
móc để kéo lên. Trường hợp các dụng cụ này đã bị đất lấp vùi thì trước đó phải dùng
biện pháp xử lý rửa sạch đất cát lấp trên.
•

Khung cốt thép bị trồi lên

Trong một số trường hợp khi đang đổ bê tông phát hiện lồng thép bị trồi lên thì biện
pháp để phòng và xử lý như sau:
Phải gia công khung cốt thép phải thật chính xác, đặc biệt chú ý mối nối đầu giữa hai
đoạn khung cốt thép.
Trong khi đổ bê tông phải đặc biệt chú ý độ thẳng đứng của ống dẫn cũng như của khung
cốt thép vì kết cấu khung cốt thép phần trên có nhiều cốt chủ hơn phần dưới nên trọng
lượng lớn hơn. Hơn nữa khung thép lại dài khả năng bị nén cong vênh lại càng lớn.
Ống đổ bê tông để ngập quá nhiều cũng là một nguyên nhân dẫn đến việc lồng thép trồi
lên.
•

Nước vào trong ống dẫn

Do quá trình đổ bê tông trong ống dẫn phải nhấc lên hạ xuống nhiều lần làm cho đầu nối
bị rò nước hoặc nhấn ống quá quy định làm cho nước vào trong ống dẫn đến việc bê tông
bị phân ly, mất độ dẻo, làm giảm chất lượng bê tông.
Biện pháp phòng ngừa và xử lý:
Kiểm tra toàn bộ ống dẫn trước khi đổ bê tông.
Trong quá trình đổ bê tông đáy ống phải ngập đúng quy định trong bê tông, nhấc
ống lên xuống đúng quy định.
293

Khi đã phát hiện có nước trong ống phải thật nhanh chóng dùng loại thiết bị hút
nước đường kính nhỏ hút hết nước trong ống ra rồi mới tiếp tục đổ bê tông.

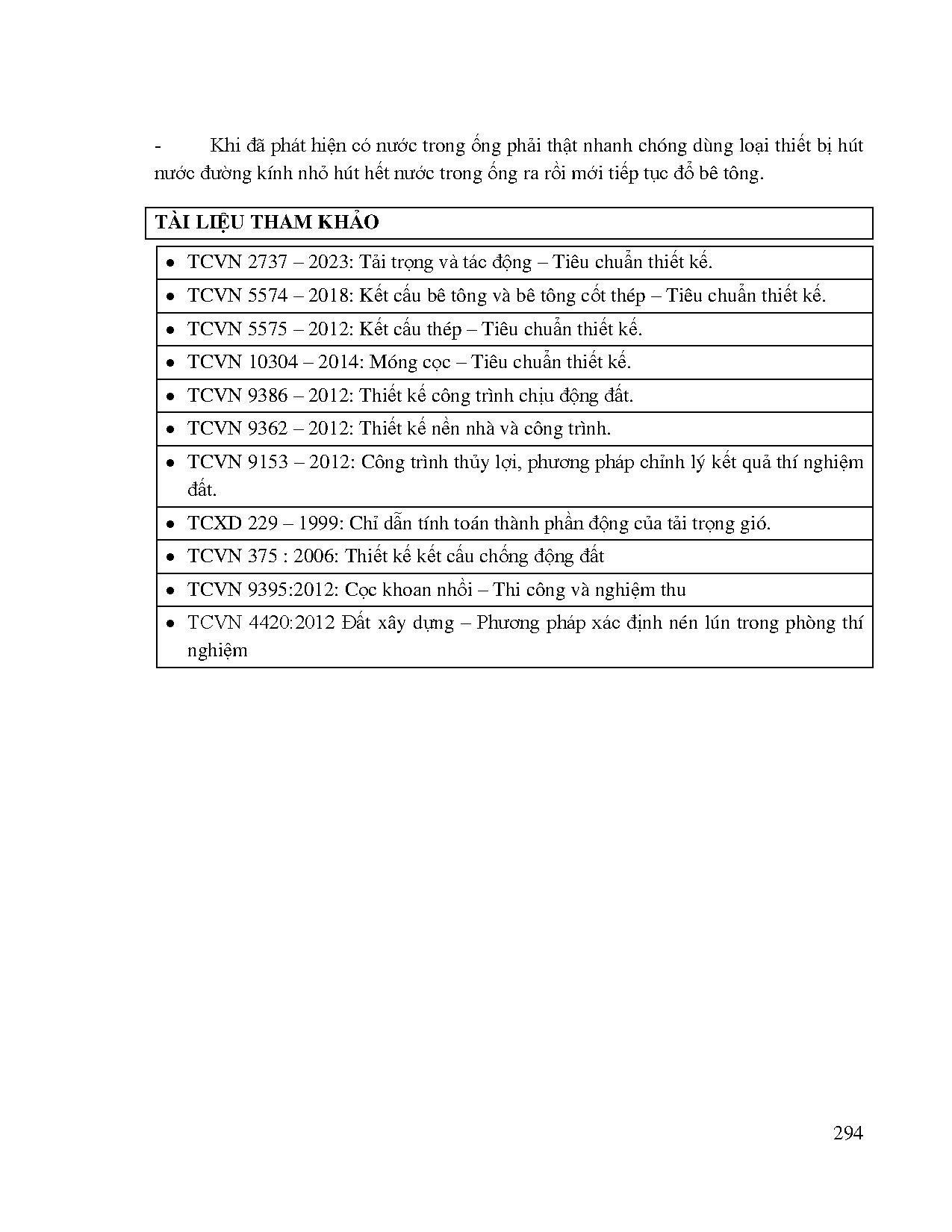

TÀI LIỆU THAM KHẢO
