Đồ án tốt nghiệp - Chung cư Azure sky tower

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ AZURE SKY TOWER

SVTH : NGUYỄN LÊ KHANG
MSSV : 19149011
Khóa : 2019
Ngành : CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
GVHD : NGUYỄN TỔNG

Tp. Hồ Chí Minh, tháng 6 năm 2024

LỜI CẢM ƠN
Em xin gửi lời tri ân sâu sắc đến nhà trường, Khoa Đào tạo Chất lượng cao và
Khoa Xây dựng đã tạo điều kiện cho em được học tập và rèn luyện trong môi
trường giáo dục tiên tiến, giúp em trang bị đầy đủ kiến thức và kỹ năng cần thiết
cho bản thân.
Em ghi nhận sự quan tâm và hỗ trợ của nhà trường và các khoa trong suốt quá
trình học tập của em, góp phần tạo nên những thành quả mà em đạt được ngày hôm
nay.
Em xin bày tỏ lòng biết ơn chân thành đến thầy Nguyễn Tổng - giảng viên Bộ
môn Cơ học đất, người đã tận tình hướng dẫn em thực hiện Đồ án tốt nghiệp cũng
như những môn học trước đây. Nhờ sự hướng dẫn tâm huyết của thầy, em đã tiếp
thu được nhiều kiến thức chuyên môn quý giá và hoàn thiện Đồ án một cách tốt
nhất.
Lời khuyên và sự động viên của thầy không chỉ là kim chỉ nam cho em trong
quá trình thực hiện Đồ án tốt nghiệp mà còn là hành trang vô giá cho em trên con
đường tương lai.
TP. Hồ Chí Minh, ngày 14 tháng 6 năm 2024
Sinh viên thực hiện

Nguyễn Lê Khang

i

LỜI CAM ĐOAN
Sinh viên khẳng định bản thân là tác giả duy nhất của Đồ án tốt nghiệp này.
Mọi nội dung trong Đồ án đều được sinh viên tự nghiên cứu và hoàn thành, sử
dụng nguồn dữ liệu mới và chưa từng được công bố ở Việt Nam.
TP. Hồ Chí Minh, ngày 14 tháng 6 năm 2024
Sinh viên thực hiện

Nguyễn Lê Khang

ii

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: Nguyễn Lê Khang
MSSV: 19149011
Khoa: Xây dựng
Ngành: Công nghệ kỹ thuật Công trình xây dựng
Tên đề tài: Chung cư Azure Sky Tower
Giảng viên hướng dẫn: Th.S Nguyễn Tổng
Ngày nhận đề tài: 13/01/2024
Ngày nộp bài: 14/06/2024
NỘI DUNG THỰC HIỆN
Các số liệu, tài liệu ban đầu (Cung cấp bởi GVHD)
Hồ sơ kiến trúc
Hồ sơ khảo sát địa chất
Nội dung thực hiện đề tài
Kiến trúc
• Thể hiện các bản vẽ kiến trúc
Kết cấu
• Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn
dầm)
• Mô hình, phân tích, tính toán, thiết kế cầu thang điển hình
• Mô hình, phân tích, tính toán, thiết kế khung bao gồm hệ dầm, vách, lõi
thang máy (GVHD chỉ định)
• Mô hình, phân tích, tính toán, thiết kế móng cọc khoan nhồi
TP. Hồ Chí Minh, ngày 14 tháng 6 năm 2024
Giảng viên hướng dẫn

iii

MỤC LỤC
LỜI CẢM ƠN ...............................
...

...
27984.10

Kiểm
tra
Đạt
Đạt

8.5.6. Tính toán thép đài móng
- Tính toán cốt thép chịu uốn cho đài móng theo tiết diện chữ nhật với chiều
cao h = 2.5 (m), bề rộng b = 1 (m).

Hình 8.15. Kết quả Mômen tổ hợp THBAO tính toán của đài móng M4

106

Strip
CSB1
MSB1
CSB2
CSA1
MSA1
CSA2

Bstrip
m
1.2
1.2
2.3
2.3
1.2
1.2
1.9
1.9
3.8
3.8
1.9
1.9

Vị trí
Nhịp-X
Gối-X
Nhịp-X
Gối-X
Nhịp-X
Gối-X
Nhịp-Y
Gối-Y
Nhịp-Y
Gối-Y
Nhịp-Y
Gối-Y

Mmax
kN.m
2859.31
-26.79
5921.07
0.00
2852.54
-24.45
720.04
-39.60
2191.87
0.00
719.65
-37.79

Bảng 8.31. Kết quả tính toán thép đài móng M4
b
h
Mqđ
agt
h0
As
Chọn thép
m

kN.m m mm mm mm
mm2
2486.36 1 2500 58 2442 0.0245 0.0248 2577.4 d22a100
23.29 1 2500 58 2442 0.0002 0.0002
23.9 d18a100
2574.38 1 2500 58 2442 0.0254 0.0257 2669.9 d22a100
0.00 1 2500 58 2442 0.0000 0.0000
0.0 d18a100
2480.47 1 2500 58 2442 0.0245 0.0248 2571.2 d22a100
21.27 1 2500 58 2442 0.0002 0.0002
21.8 d18a100
378.97 1 2500 58 2442 0.0037 0.0037 388.7 d18a100
20.84 1 2500 58 2442 0.0002 0.0002
21.3 d18a100
576.81 1 2500 58 2442 0.0057 0.0057 592.2 d18a100
0.00 1 2500 58 2442 0.0000 0.0000
0.0 d18a100
378.76 1 2500 58 2442 0.0037 0.0037 388.5 d18a100
19.89 1 2500 58 2442 0.0002 0.0002
20.4 d18a100

107

Asc
mm2
4181.00
2799.00
4181.00
2799.00
4181.00
2799.00
2799.00
2799.00
2799.00
2799.00
2799.00
2799.00


%
0.17
0.11
0.17
0.11
0.17
0.11
0.11
0.11
0.11
0.11
0.11
0.11

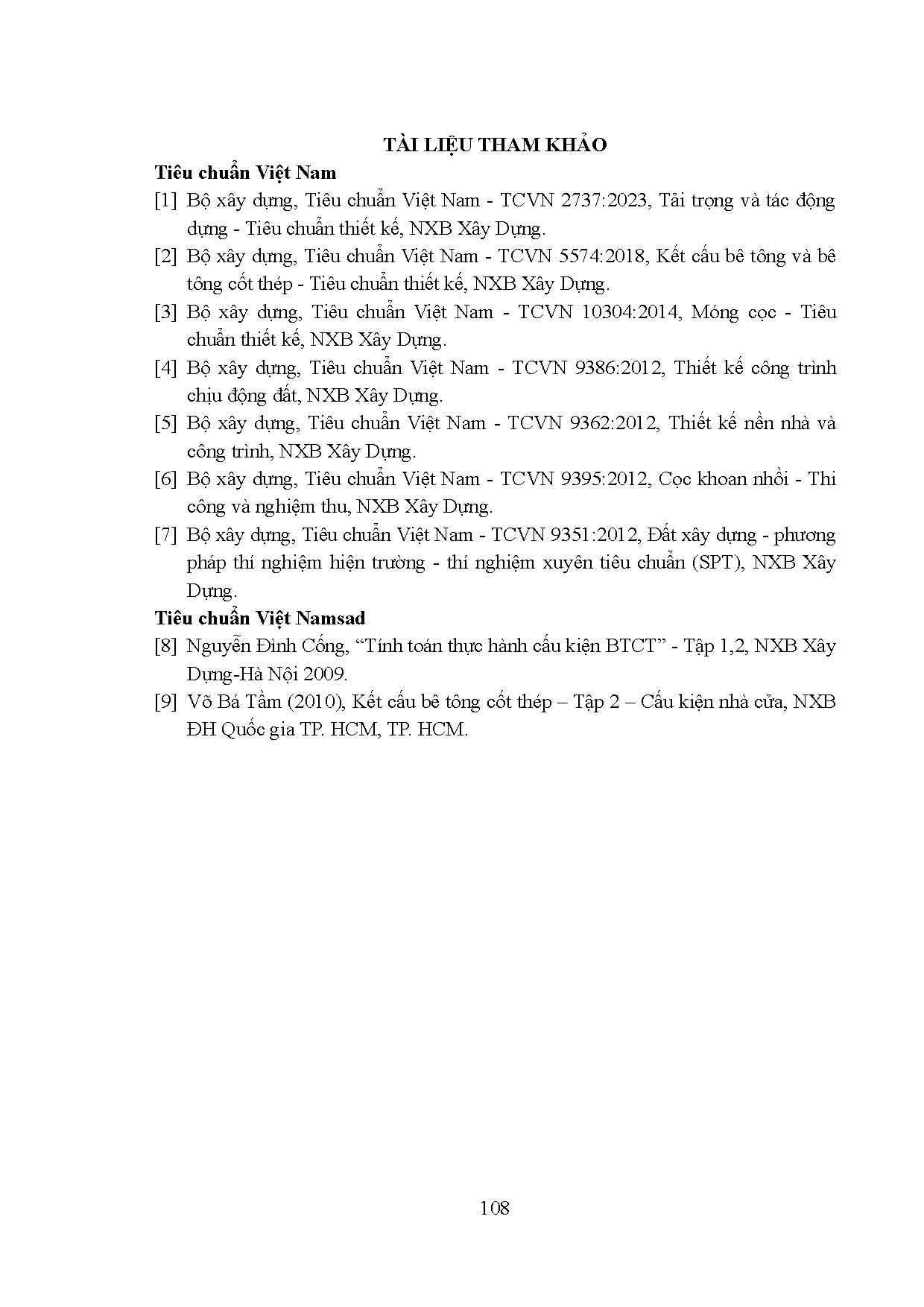

TÀI LIỆU THAM KHẢO
Tiêu chuẩn Việt Nam
[1] Bộ xây dựng, Tiêu chuẩn Việt Nam - TCVN 2737:2023, Tải trọng và tác động
dựng - Tiêu chuẩn thiết kế, NXB Xây Dựng.
[2] Bộ xây dựng, Tiêu chuẩn Việt Nam - TCVN 5574:2018, Kết cấu bê tông và bê
tông cốt thép - Tiêu chuẩn thiết kế, NXB Xây Dựng.
[3] Bộ xây dựng, Tiêu chuẩn Việt Nam - TCVN 10304:2014, Móng cọc - Tiêu
chuẩn thiết kế, NXB Xây Dựng.
[4] Bộ xây dựng, Tiêu chuẩn Việt Nam - TCVN 9386:2012, Thiết kế công trình
chịu động đất, NXB Xây Dựng.
[5] Bộ xây dựng, Tiêu chuẩn Việt Nam - TCVN 9362:2012, Thiết kế nền nhà và
công trình, NXB Xây Dựng.
[6] Bộ xây dựng, Tiêu chuẩn Việt Nam - TCVN 9395:2012, Cọc khoan nhồi - Thi
công và nghiệm thu, NXB Xây Dựng.
[7] Bộ xây dựng, Tiêu chuẩn Việt Nam - TCVN 9351:2012, Đất xây dựng - phương
pháp thí nghiệm hiện trường - thí nghiệm xuyên tiêu chuẩn (SPT), NXB Xây
Dựng.
Tiêu chuẩn Việt Namsad
[8] Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT” - Tập 1,2, NXB Xây
Dựng-Hà Nội 2009.
[9] Võ Bá Tầm (2010), Kết cấu bê tông cốt thép – Tập 2 – Cấu kiện nhà cửa, NXB
ĐH Quốc gia TP. HCM, TP. HCM.

108
