BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG


ĐỒ ÁN TỐT NGHIỆP
DỰ ÁN: CHUNG CƯ AN PHÚ

GVHD: PGS.TS HÀ DUY KHÁNH
SVTH: TRẦN KHẮC SINH
MSSV:19149344

Tp. Hồ Chí Minh, tháng 07 năm 2023

LỜI CẢM ƠN
Sau gần bốn năm học tập tại trường Đại học Sư phạm Kỹ thuật thành phố Hồ Chí Minh, chặn
đường cuối cùng để có thể hoàn thành chương trình, chính thức trở thành tân Kỹ sư chính là Luận
văn tốt nghiệp, là sản phẩm của toàn bộ quá trình học tập và mở ra cho mỗi sinh viên một hướng
đi vào ngành nghề trong tương lai.
Để có thể hoàn thành tốt được Đồ án, ngoài sự cố gắng và nỗ lực của bản thân, em cũng vô cùng
vinh hạnh khi có được sự giúp đỡ, chỉ bảo, hậu thuẫn và cổ vũ tinh thần của các thầy cô khoa Xây
dựng, giảng viên hướng dẫn, gia đình và bạn bè.
Em xin cảm ơn các thầy, cô ở khoa Xây dựng và trường Đại học Sư phạm Kỹ Thuật TP.HCM
đã truyền cho em kiến thức chuyên ngành, kỹ năng cứng và kỹ năng mềm, sự định hướng và sự
trải nghiệm tuyệt vời trong suốt những năm học qua, giúp em có cái nhìn chính xác hơn con đường
mà em đang lựa chọn.
Em xin chân thành gửi lời cảm ơn cũng như sự kính trọng đến thầy Hà Duy Khánh. Em thấy
bản thân mình may mắn khi được thầy hướng dẫn khóa Đồ án tốt nghiệp. Trong quá trình thực hiện
Đồ án này, thầy đã không những truyền đạt, hướng dẫn kiến thức chuyên ngành mà còn giúp em
có cái nhìn rộng hơn về ngành Xây dựng dân dụng, giúp em có cái nhìn đúng đắn về thiết kế kết
cấu. Những kiến thức đó sẽ là hành trang cho em bước vào môi trường thực tế.
Cảm ơn gia đình và bạn bè đã tạo điều kiện cũng như động viên để em có thể hoàn thành được
Đồ án này.
Em xin chân thành cảm ơn!

Thành phố Hồ Chí Minh, ngày tháng năm 2023
Sinh viên thực hiện

TRẦN KHẮC SINH

LỜI CAM ĐOAN
Sinh viên xin cam đoan Đồ án tốt nghiệp này là hoàn toàn do sinh viên tự thực hiện.
Thành phố Hồ Chí Minh, ngày tháng năm 2023
Sinh viên thực hiện

TRẦN KHẮC SINH

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP

Họ và tên sinh viên: TRẦN KHẮC SINH
MSSV: 19149322
Khoa: Xây dựng
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Chung cư An Phú
Giáo viên hướng dẫn: PGS.TS. Hà Duy Khánh
Ngày nhận đề tài: 15/03/2023
Ngày nộp bài: 12/07/2023

NỘI DUNG THỰC HIỆN
1. Các số liệu, tài liệu ban đầu
- Hồ sơ kiến trúc
- Hồ sơ khảo sát địa chất.
2. Nội dung thực hiện đề tài
a. Kiến trúc
- Thể hiện các bản vẽ kiến trúc.
b. Kết cấu
- Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn dầm)
- Mô hình, phân tích, tín
...

...
ách sườn dưới là 1.0 m
Sơ đồ tính sườn trên :

SVTH : TRẦN KHẮC SINH

143

MSSV: 19149322

ĐỒ ÁN TỐT NGHIỆP

GVHD : PGS.TS HÀ DUY KHÁNH

HÌnh 9. 18 Diện truyền tải vào sườn ngang

HÌnh 9. 19 Sơ đồ tính sườn trên
Bảng 9. 18 Thông số tính toán sườn trên
Đơn vị

Modul đàn hồi
Ứng suất kép cho phép
Moment quán tính (Ix)
Momnet kháng uốn (Wx)
qtt  29.85  0.275

Kết quả
tính
210106
210000
13.456
5.383
8.209

qtc  24.5  0.275

6.738

kN/m

Thông tin

kN/m2
kN/m2
cm4
cm3
kN/m

qtt  l 2
 0.821 (kN.m)
10

Giá trị moment :

M max 

Kiểm tra bền :  

M
 143343 (kN/m 2 ) [ ]  210000 kN/m 2  Thỏa điều kiện bền
Wx

Kiểm tra độ võng : f 

1 qtc  l 4

 1.863 (mm)
128
EI

SVTH : TRẦN KHẮC SINH

144

MSSV: 19149322

ĐỒ ÁN TỐT NGHIỆP
Chuyển vị cho phép [f ] 

GVHD : PGS.TS HÀ DUY KHÁNH
l
1

 2.5 (mm) ,   [ ]  Thỏa điều kiện chuyển vị
400 400

9.5.4 Kiểm tra sườn đứng
Chọn khoản cách ty giằng là 0.55 m
Sơ đồ tính sườn trên :

HÌnh 9. 20 Sơ đồ truyền tải sườn đứng

HÌnh 9. 21 Sơ đồ tính sườn đứng

SVTH : TRẦN KHẮC SINH

145

MSSV: 19149322

ĐỒ ÁN TỐT NGHIỆP

GVHD : PGS.TS HÀ DUY KHÁNH
Bảng 9. 19 Thông số tính toán sườn đứng
Đơn vị

Modul đàn hồi
Ứng suất kép cho phép
Moment quán tính (Ix)
Momnet kháng uốn (Wx)
qtt  29.85  0.275  1

Kết quả
tính
210106
210000
70.275
14.055
8.209

qtc  24.5  0.275  1

6.738

kN/m

Thông tin

kN/m2
kN/m2
cm4
cm3
kN/m

qtt  l
 1.847 (kN.m)
2

Giá trị moment :

M max 

Kiểm tra bền :  

M
 131411 (kN/m 2 ) [ ]  210000 kN/m 2  Thỏa điều kiện bền
Wx

1 qtc  l 3
Kiểm tra độ võng : f  
 0.087 (mm)
48
EI
Chuyển vị cho phép [f ] 

l
0.55

 1.375 (mm) ,   [ ]  Thỏa điều kiện chuyển vị
400 400

9.5.5 Tính toán ty giằng
Tải trọng lớn nhất truyền vào ty giằng P  qtt  S  8.209  0.3  1  2.463 (kN)
Kiểm tra bền của ty giằng



Pc
P

 2.179 (kN/cm 2 )  [ ]  22.5 (kN/cm 2 )  Thỏa điều bền
A 3.14  (d 2 )
4

SVTH : TRẦN KHẮC SINH

146

MSSV: 19149322

ĐỒ ÁN TỐT NGHIỆP

GVHD : PGS.TS HÀ DUY KHÁNH

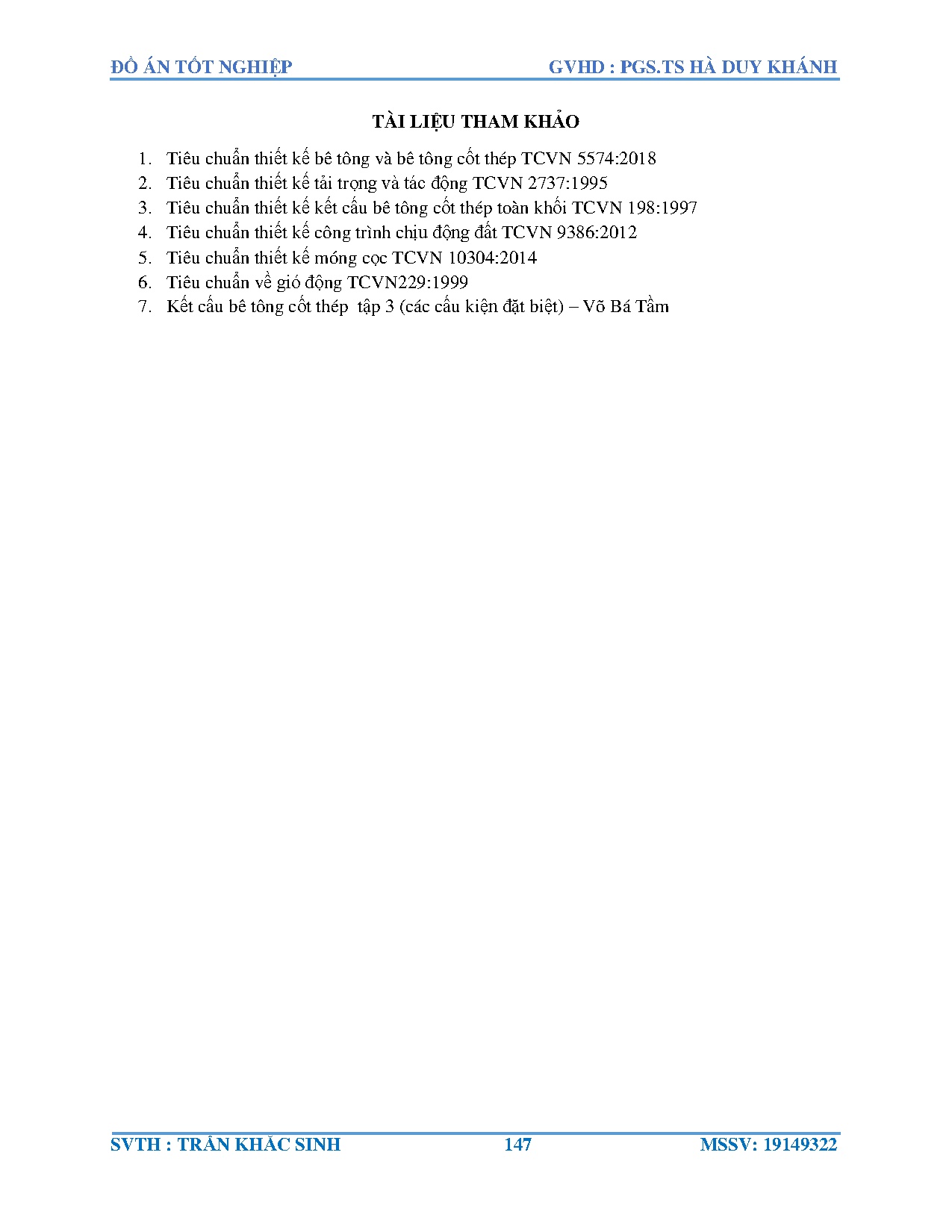

TÀI LIỆU THAM KHẢO

1.
2.
3.
4.
5.
6.
7.

Tiêu chuẩn thiết kế bê tông và bê tông cốt thép TCVN 5574:2018
Tiêu chuẩn thiết kế tải trọng và tác động TCVN 2737:1995
Tiêu chuẩn thiết kế kết cấu bê tông cốt thép toàn khối TCVN 198:1997
Tiêu chuẩn thiết kế công trình chịu động đất TCVN 9386:2012
Tiêu chuẩn thiết kế móng cọc TCVN 10304:2014
Tiêu chuẩn về gió động TCVN229:1999
Kết cấu bê tông cốt thép tập 3 (các cấu kiện đặt biệt) – Võ Bá Tầm
