Đồ án tốt nghiệp - Chung cư An Dương Vương

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ
CHUNG CƯ AN DƯƠNG VƯƠNG

GVHD: PGS.TS CHÂU ĐÌNH THÀNH
SVTH: VỎ ĐÌNH ANH
MSSV: 15149069
Khoá : 2015

Tp. Hồ Chí Minh, tháng 08/2020

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG &amp CƠ HỌC ỨNG DỤNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: VỎ ĐÌNH ANH
MSSV: 15149069
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ AN DƯƠNG VƯƠNG
Họ và tên Giáo viên hướng dẫn: PGS.TS CHÂU ĐÌNH THÀNH
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
..............................................................................................................................................
...

...

Hình 5.38: Moment trong đài móng theo phương X móng M6

169

Hình 5.39: Moment trong đài móng theo phương Y móng M6
Bảng 5.30: Kết quả nội lực đài móng theo 2 phương móng M6
Strip

Station

CSA18
CSA17
MSB2
MSB7

11.6
8
2.2
0.8

Output
P
Case
COMB13 -162.018
COMB12
86.6
COMB15 -331.165
COMB12 -87.62

V2

T

M3

CutWidth

3175.693
-1284.15
-3304.24
-2305.15

-150.14
35.60
146.93
-362.61

3813.0
-1360.1
4028.8
-233.9

1.6
1.6
1.6
1.6

Tính thép đài móng:
Giả thiết a = 150 mm ho = h – a
Áp dụng công thức tính toán:

m 

M
Rbbho2

   1- 1- 2 m

 s 

 Rbbho
Rs

Bảng 5.31: Tính thép theo phương X,Y móng M6
Phần tử
Móng
Lõi
Thang

0.195

Chọn
thép
28Ø170

As
chọn
3622

3831

0.2

28Ø160

3848

1850

1207

0.068

14Ø200

770

1850

215

0.013

14Ø200

770

X

M
(kN.m)
3813.0

ho
(mm)
1850

Y

4028.8

X
Y

Lớp

Phương

Lớp
dưới
Lớp
trên

As(mm2)

µ%

3621

1850

-1360.1
-233.9

 Bản vẽ bố trí thép móng (KC-15, 16).

170

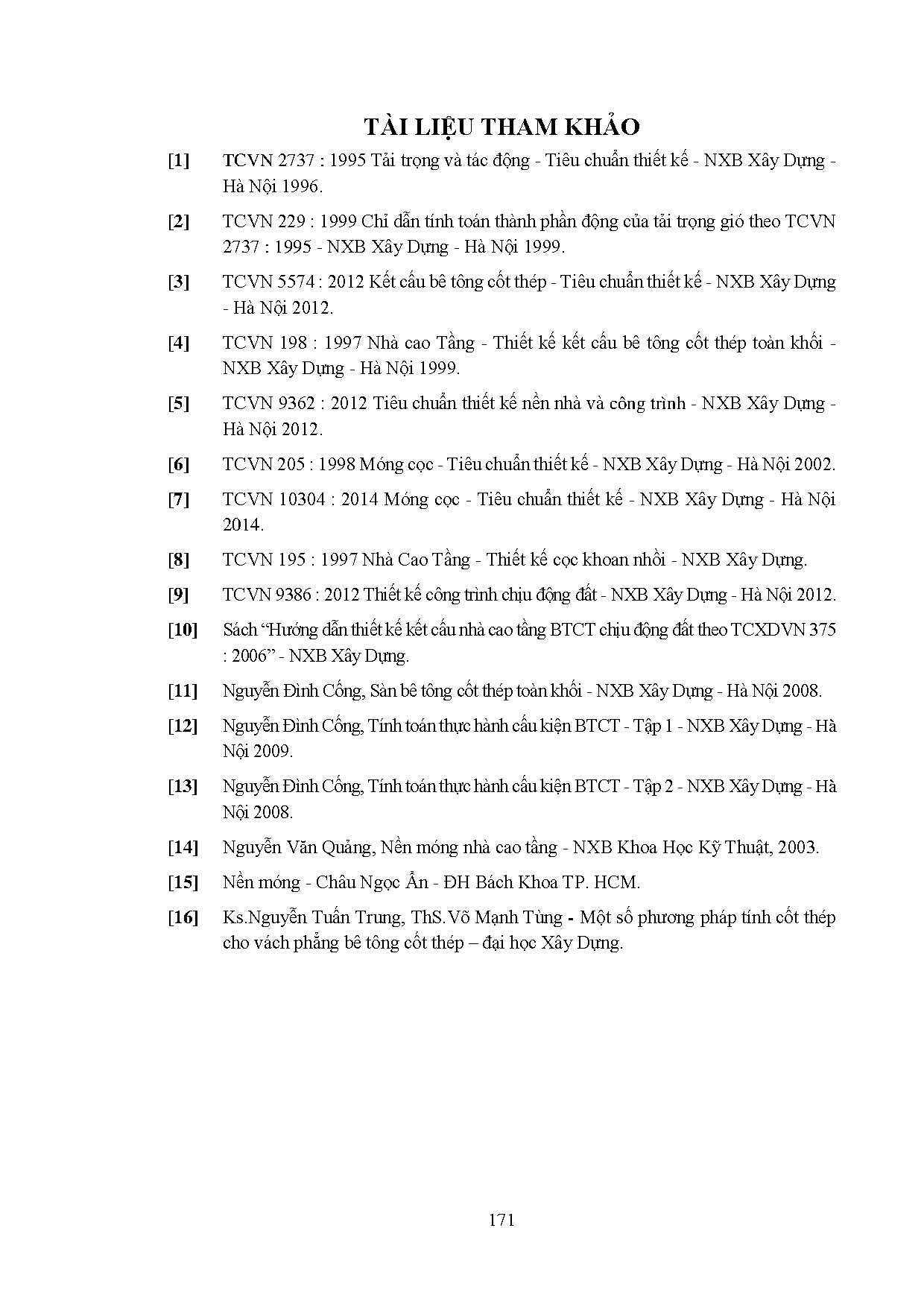

TÀI LIỆU THAM KHẢO
[1]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1996.

[2]

TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.

[3]

TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng
- Hà Nội 2012.

[4]

TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối NXB Xây Dựng - Hà Nội 1999.

[5]

TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng Hà Nội 2012.

[6]

TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.

[7]

TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.

[8]

TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.

[9]

TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.

[10]

Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375
: 2006” - NXB Xây Dựng.

[11]

Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.

[12]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.

[13]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.

[14]

Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.

[15]

Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

[16]

Ks.Nguyễn Tuấn Trung, ThS.Võ Mạnh Tùng - Một số phương pháp tính cốt thép
cho vách phẳng bê tông cốt thép – đại học Xây Dựng.
