BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP
THUYẾT MINH
ĐỀ TÀI: CHUNG CƯ AN BÌNH

GVHD: TS. PHẠM ĐỨC THIỆN
SVTH: TRẦN VĂN HẬU
MSSV: 20149299
KHÓA: 2020
NGÀNH: CNKT CÔNG TRÌNH XÂY DỰNG

Thành phố Hồ Chí Minh, Tháng 06 năm 2024

LỜI CẢM ƠN
Khóa luận tốt nghiệp như là một dự án mà để tổng hợp lại những kiến thức sau 4 năm học tập và
trau dồi kiến thức cũng như là mở rộng thêm kiến thức cho sinh viên và là bước ngoặc để từ sinh
viên trở thành một kĩ sư.
Em xin cảm ơn các thầy, cô ở khoa Xây dựng và trường Đại học Sư phạm Kỹ Thuật TP.HCM đã
tạo cho em một môi trường đầy đủ kiến thức, đầu đủ điều kiện và vô cùng năng động để phát triển
bản thân.
Em xin chân thành gửi lời cảm ơn cũng như sự kính trọng đến Thầy Phạm Đức Thiện. Được thầy
hướng dẫn đồ án tốt nghiệp là một sự may mắn. Thầy đã truyền đạt những kiến thức cốt lõi nhất,
cũng như nâng cao để sinh viên có cái nhìn đúng đắn hơn về các vấn đề liên quan chuyên ngành
xây dựng.
Em xin cảm ơn gia đình đã là điểm tựa vững chắc để em có điều kiện tốt nhất trong cả quá trình
hoàn thành chương trình học tập tại trường.
Và cảm ơn các bạn đồng hành đã cùng dìu dắt nhau để tiến đến được ngày làm luận văn hôm nay.
Em xin chân thành cảm ơn!

Thành phố Hồ Chí Minh, tháng 06 năm 2024
Sinh viên thực hiện

Trần Văn Hậu

LỜI CAM ĐOAN
Sinh viên xin cam đoan Khóa Luận tốt nghiệp này là hoàn toàn do sinh viên tự thực hiện.

Thành phố Hồ Chí Minh, tháng 06 năm 2024
Sinh viên thực hiện

Trần Văn Hậu

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Trần Văn Hậu - MSSV: 20149299
Khoa: Xây dựng
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Chung cư An Bình
Giáo viên hướng dẫn: TS. Phạm Đức Thiện
Ngày nhận đề tài:22/01/2024
Ngày nộp bài: 12/06/2024

NỘI DUNG THỰC HIỆN
1. Các số liệu, tài liệu ban đầu
- Hồ sơ kiến trúc.
- Hồ sơ khảo sát địa chất.
2. Nội dung thực hiện đề tài
2.1. Kiến trúc
- Thể hiện các bản vẽ kiến trúc.
2.2. Kết cấu
- Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn dầm)
- Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn phẳng)
- Mô hình, phân tích, tính toán, thiết kế cầu thang điển hình
- Mô hình, phân tích, tính toán, thiết kế khung bao gồm hệ dầm, cột, vách phẳng, lõi thang máy
- Mô hình, phân tích, tính toán, thiết kế móng cọc khoan nhồi
2.3. Thi công
- Tính toán, kiểm tra cốp pha sàn, dầm, cột, móng
3. Sản phầm
01 thuyết minh và 01 phụ lục.
28 bản vẽ A1 (g
...

...
.1.
Các mô men uốn giới hạn Mbx,u và Mby,u được xác định theo các chỉ dẫn đã nêu ở trên khi có tác
dụng của mô men uốn trong mặt phẳng các trục X và Y tương ứng.

161

Hình 10. 13 Sơ đồ tính chọc thủng của các cấu kiện không có cốt thép ngang
Ví dụ:
Chiều dày sàn + mũ cột với h = 380 mm h0x = 345 mm và h0y = 350 mm
h0 = 347.5 mm
Cột Vách W-2B có bvách = 0.35 m và avách = 2 m có nội lực F = 1350.731 KN Mx = 38.413 KN.m
My = 50.511 KN.m

Fb,u = R bt  u  h 0 = 1.3 103  (0.35 + 0.3475 + 2 + 0.3475)  2  0.3475 = 2751.157 KN
u là chu vi đường bao của tiết diện ngang tính toán của cột với u = 2 x (b + a + 2 x h0)
Ab là diện tích tiết diện ngang tính toán nằm ở khoảng cách uh0
R ×I ×h
b +h 

M bx,u = bt bx 0 =R bt ×(bc +h 0 )× a c +h 0 + c 0  ×h 0
y max
3 

0.35+0.3475 

=1.3×103×(0.35+0.3475)×  2+0.3475+
 ×0.3475=812.946 kN.m
3

R bt ×Iby ×h 0
a +h 

M by,u =
=R bt ×(a c +h 0 )×  bc +h 0 + c 0  ×h 0
x max
3 

2+0.3475 

=1.3×103×(2+0.3475)× 0.35+0.3475+
 ×0.3475=1569.515 kN.m
3

Điều kiện chọc thủng
F
Fb,u

+

My
Mx
1350.731 38.413
50.511
+
=
+
+
= 0.57  1
M bx,u M by,u 2751.157 812.946 1569.515

→ Thỏa điều kiện xuyên thủng.

162

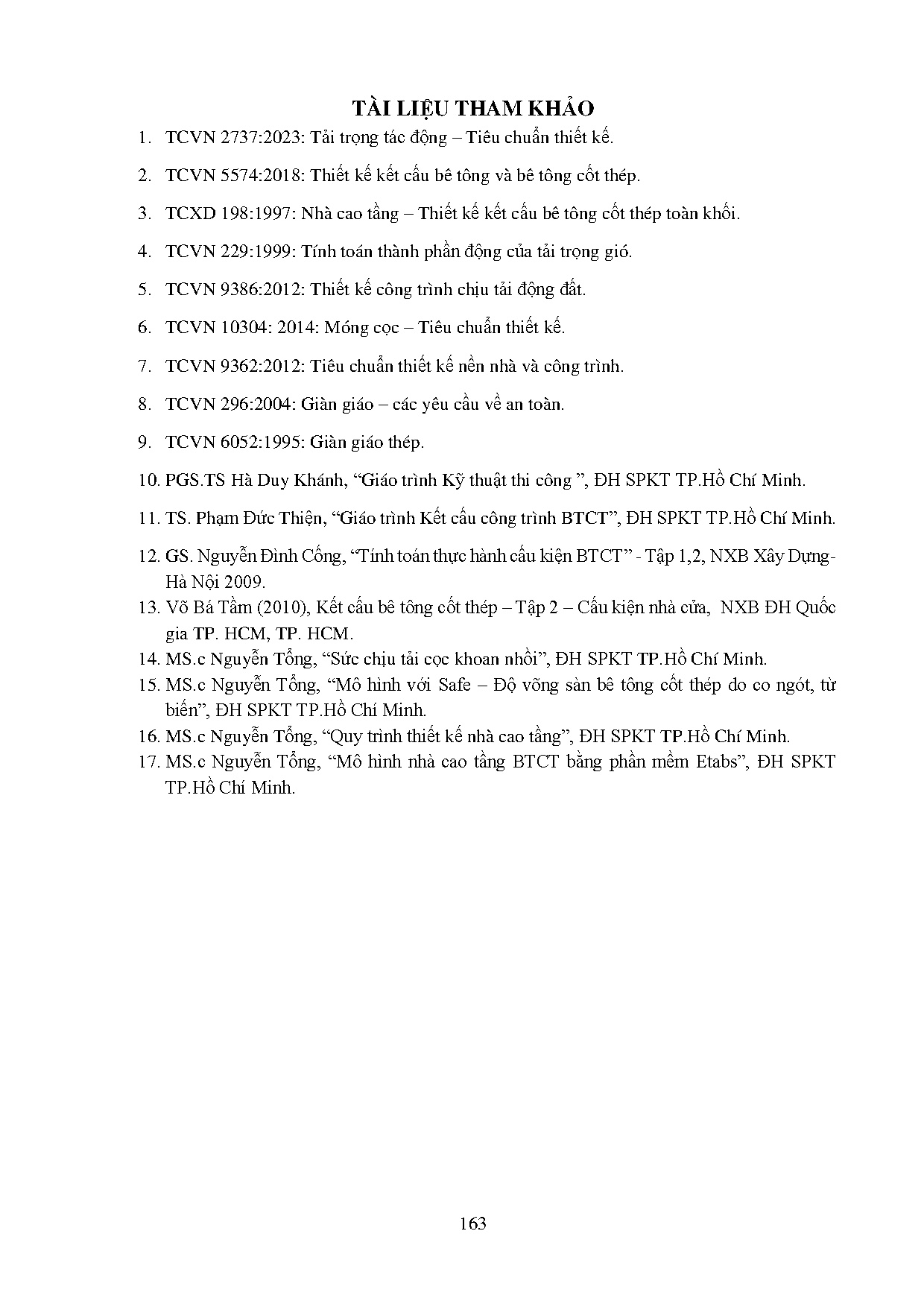

TÀI LIỆU THAM KHẢO
1. TCVN 2737:2023: Tải trọng tác động – Tiêu chuẩn thiết kế.
2. TCVN 5574:2018: Thiết kế kết cấu bê tông và bê tông cốt thép.
3. TCXD 198:1997: Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối.
4. TCVN 229:1999: Tính toán thành phần động của tải trọng gió.
5. TCVN 9386:2012: Thiết kế công trình chịu tải động đất.
6. TCVN 10304: 2014: Móng cọc – Tiêu chuẩn thiết kế.
7. TCVN 9362:2012: Tiêu chuẩn thiết kế nền nhà và công trình.
8. TCVN 296:2004: Giàn giáo – các yêu cầu về an toàn.
9. TCVN 6052:1995: Giàn giáo thép.
10. PGS.TS Hà Duy Khánh, “Giáo trình Kỹ thuật thi công ”, ĐH SPKT TP.Hồ Chí Minh.
11. TS. Phạm Đức Thiện, “Giáo trình Kết cấu công trình BTCT”, ĐH SPKT TP.Hồ Chí Minh.
12. GS. Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT” - Tập 1,2, NXB Xây DựngHà Nội 2009.
13. Võ Bá Tầm (2010), Kết cấu bê tông cốt thép – Tập 2 – Cấu kiện nhà cửa, NXB ĐH Quốc
gia TP. HCM, TP. HCM.
14. MS.c Nguyễn Tổng, “Sức chịu tải cọc khoan nhồi”, ĐH SPKT TP.Hồ Chí Minh.
15. MS.c Nguyễn Tổng, “Mô hình với Safe – Độ võng sàn bê tông cốt thép do co ngót, từ
biến”, ĐH SPKT TP.Hồ Chí Minh.
16. MS.c Nguyễn Tổng, “Quy trình thiết kế nhà cao tầng”, ĐH SPKT TP.Hồ Chí Minh.
17. MS.c Nguyễn Tổng, “Mô hình nhà cao tầng BTCT bằng phần mềm Etabs”, ĐH SPKT
TP.Hồ Chí Minh.
