TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ ACES BUILDING
GVHD: TS. NGUYỄN NGỌC DƯƠNG
SVTH: CHEA MENG
MSSV: 20149434
KHÓA: 2020
NGÀNH: CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG

Tp. Hồ Chí Minh, Tháng 06 Năm 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: CHEA MENG - MSSV: 20149434
Ngành:

Công nghệ kĩ thuật công trình xây dựng

Tên đề tài:

Thiết kế chung cư THE ACES BUILDING

Họ và tên giảng viên hướng dẫn: TS. NGUYỄN NGỌC DƯƠNG
NHẬN XÉT:
1. Về nội dung đề tài và khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm: ………………. (Bằng chữ: ........................................................
...

...
.20 1.65

483.5

716.8

0.544

0.532

0.75 2.75

502.3

639.2

0.543

0.538

0.36 5.41

5

492.9

0.625 179.403

6 511.62 0.527

94.545

Tổng lún
2

7.2
2

Ta có tại lớp phân tố thứ 6 có σbt = 455.59(kN/m ) 5×σgl = 5×94.545(kN/m ) 
Dừng tính lún tại đây.
177

cm

Tổng độ lún của móng: S  7.2(cm)  S  10(cm)  Thỏa điều kiện lún của móng.
9.6.4. Kiểm tra xuyên thủng móng M3

5000

2000

2000

45°

45°

2000

Hình 9.19: Mặt cắt tháp xuyên thủng móng M3
Nhận xét: Với góc lan tỏa ứng suất 45o ta thấy tháp xuyên thủng hình thành từ
mép cột phủ đầu qua cọc, nên đài móng được xem là tuyệt đối cứng  Điều kiện
chống nén thủng (chọc thủng đài bởi cột) được đảm bảo.
9.6.5. Thiết kế cốt thép cho đài móng M3 bằng phần mềm SAFE
Nội lực để tính toán cốt thép cho đài móng được lấy từ các dải Strip chia đều kín đài
móng trong mô hình phần mềm Safe.

Hình 0.20: Môment đài móng M3
Tính toán cốt thép:
Chọn agt lớp dưới agt. d = a ngàm + 20 = 150 + 20 = 220 (mm)
Chọn agt lớp trên agt.t = 45 (mm)

178

Bảng 0.18: Bảng tính thép đài móng M3
Phương
X
Y

Vị trí

M

M trên 1m

ho

kN.m

kN.m

mm

Lớp trên

αm

ζ

As

μ

Chọn thép

Aschọn

mm2

%

Ø

a

mm2

10

200

393

Bố trí thép cấu tạo

Lớp dưới 7025.81

3512.91 1780 0.065

0.067

4695.34 0.276

25

100

4909

Lớp trên

-775.12

-310.05 1955 0.005

0.005

365.45

0.020

10

200

393

Lớp dưới 2620.62

1048.25 1780 0.019

0.020

1367.24 0.176

25

100

4909

179

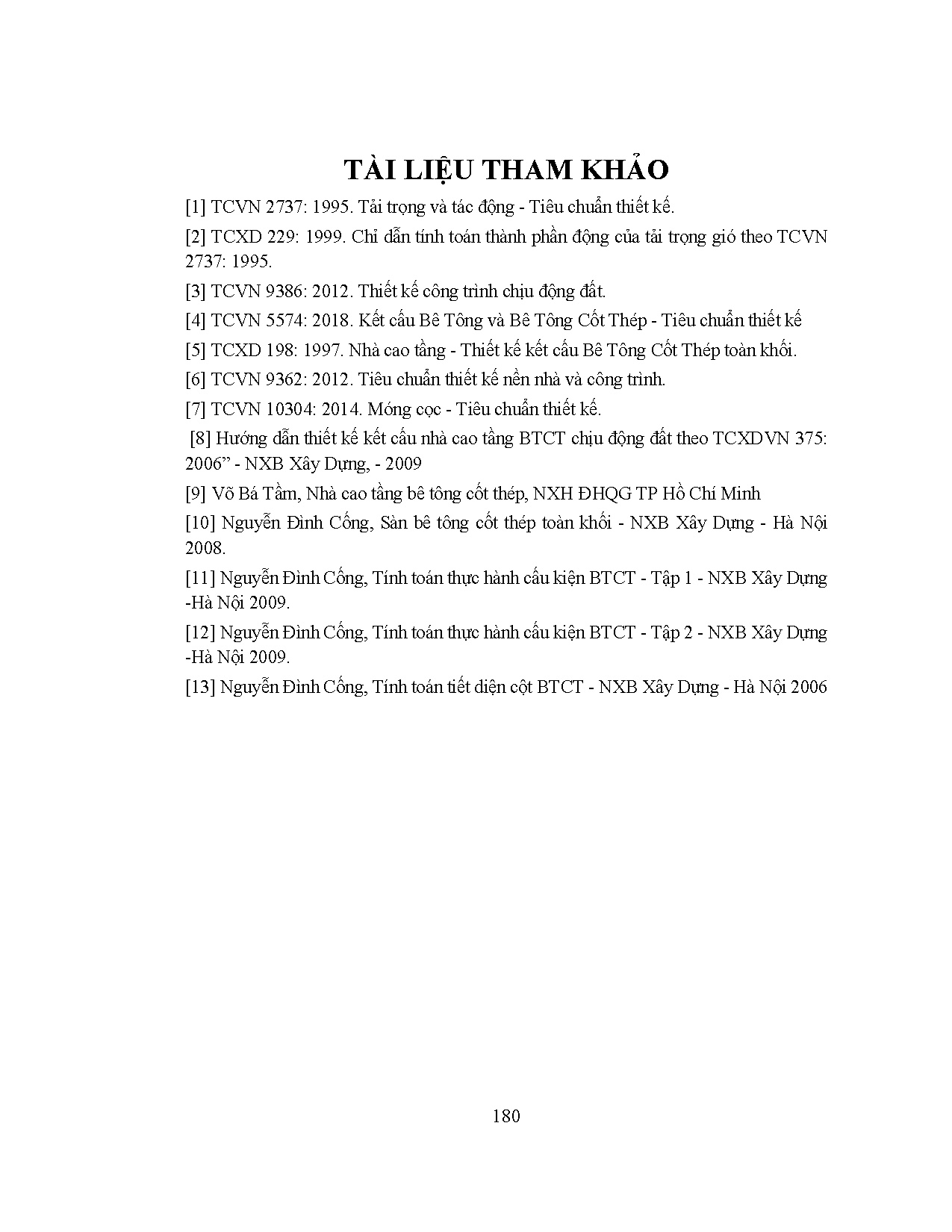

TÀI LIỆU THAM KHẢO
[1] TCVN 2737: 1995. Tải trọng và tác động - Tiêu chuẩn thiết kế.
[2] TCXD 229: 1999. Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737: 1995.
[3] TCVN 9386: 2012. Thiết kế công trình chịu động đất.
[4] TCVN 5574: 2018. Kết cấu Bê Tông và Bê Tông Cốt Thép - Tiêu chuẩn thiết kế
[5] TCXD 198: 1997. Nhà cao tầng - Thiết kế kết cấu Bê Tông Cốt Thép toàn khối.
[6] TCVN 9362: 2012. Tiêu chuẩn thiết kế nền nhà và công trình.
[7] TCVN 10304: 2014. Móng cọc - Tiêu chuẩn thiết kế.
[8] Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375:
2006” - NXB Xây Dựng, - 2009
[9] Võ Bá Tầm, Nhà cao tầng bê tông cốt thép, NXH ĐHQG TP Hồ Chí Minh
[10] Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội
2008.
[11] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng
-Hà Nội 2009.
[12] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng
-Hà Nội 2009.
[13] Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006

180
