HCMC UNIVERSITY OF TECHNOLOGY AND EDUCATION
Faculty for High Quality Training
Civil Engineering
-

-

CAPTONE PROJECT

GVHD: NGUYEN MINH DUC
SVTH: BUI QUANG TUONG
ID: 19149049

Ho Chi Minh City, 23 May 20223

CHAPTER 1. ARCHITECH OF CONSTRUCTION
I.

Introduction:

1. General:
Name of project: Hoang Dieu apartment.
Hoang Dieu apartment during on Quang Trung apartment in Vinh city is constructed in
1976 and complicated in 1982. Due to being built for a long time, the current state of the
apartment is quite serious, threatening the lives of residents in the area. Facing that
situation, Quang Trung apartment complex has been approved for renovation and
construction.
2. Construction Site:
Quang Trung Nghe An Apartment is located in Quang Trung Ward, Vinh City, Nghe
An. The renovation project of Zone A is invested by Nghe An Oil and Gas Construction
Company, Zone B is invested by Nghe An Green Garden Real Estate Joint Stock Company
and Hanoi Housing Investment and Development Joint Stock Company No. 30 is the
investor construction of zone C. The project is built on an area of 39,174 m2 with a total
construction investment of VND 1,534 billion.
Area B of Quang Trung apartment has a total area of 30 960 m2. The apartment consists
of basement, ground floor, mezzanine and 19 floors. Particularly, Block 1B is arranged on
each floor with 05 apartments to serve residents, depending on the needs of the owner.
(Changes have been made to accommodate dissertation work)
3. Architechtural method:
The apartment consists of 2 basements, 20 floors, 1 roof this is a complete-scale
architectural work designed to serve the residents of the old Quang Trung apartment
complex.
Ground size 34m x 38m, with a symmetrical rectangular shape, two central arranged
ladder cores combined with the middle corridor.
The most important function of the building is to organize living and living space for
2

residents. Incorporating accompanying service public spaces for residential areas such as
socialization spaces, play spaces and accompanying services.

II.

TECHNICAL SYSTEMS:

2. Transportation system:
2.1.

Standing traffic system:

The vertical transportation system of the project includes: 3 elevators located in the
center of the building 2 stairs on both sides of the building and running along the height
of the building.
Stepped system, and accessible access at the groud floor to the 1st floor floor.
The elevator system is designed to be comfortable, conv
...

...

GP
GT

Q
kn

M
kNm

b
mm

h
mm

As,tt
mm2

Longitudinal
steel

As,bt
mm2

m
(%)

-169.33
70.18
169.33
-263.12
162.38
236.67
-169.33
70.2
169.33
-120.49
39.31
142.43
-161.9

-166.59
174.72
-166.59
-219.4
215.56
-219.4
-166.59
224.72
-166.59
-102
121.47
-181.95
-30.1

300
300
300
300
300
300
300
300
300
300
300
300
300

600
600
600
600
600
600
600
600
600
600
600
600
500

1236
1300
1236
1662
1631
1662
1236
1706
1236
739
886
1358
261

3F25
3F25+3F18
3F25
3F25+2F16
3F25+3F18
3F25+2F16
3F25
3F25+3F18
3F25
3f20
3f20
3F20+3F18
3F18

1473
2236
1473
1875
1706
1875
1473
2236
1473
942
942
1706
763

0.75
0.79
0.75
1.01
0.99
1.01
0.75
1.03
0.75
0.45
0.54
0.82
0.19

197

NH
GP

4.67
112.65

194.81
-145.39

300
300

500
500

1861 3F25+3F18
1345 3F18+3F18

2236
1527

1.38
1.00

Table 12.1 4. Arrangement of cap beam reinforcement
Beams

DD1

DD2

DD3

DD4

DD5

Location
GT
NH
GP
GT
NH
GP
GT
NH
GP
GT
NH
GP
GT
NH
GP

Q
kn
-169.33
70.18
169.33
-263.12
162.38
236.67
-169.33
70.2
169.33
-120.49
39.31
142.43
-161.9
4.67
112.65

M
kNm
-166.59
174.72
-166.59
-219.4
215.56
-219.4
-166.59
224.72
-166.59
-102
121.47
-181.95
-30.1
194.81
-145.39

b
mm
300
300
300
300
300
300
300
300
300
300
300
300
300
300
300

h
mm
600
600
600
600
600
600
600
600
600
600
600
600
500
500
500

Belt
core
d8a100
d8a200
d8a100
d8a100
d8a200
d8a100
d8a100
d8a200
d8a100
d8a100
d8a200
d8a100
d8a100
d8a200
d8a100

Qbsw
kn
314.87
229.40
314.87
314.87
229.40
314.87
314.87
229.40
314.87
314.87
229.40
314.87
315.52
187.69
257.62

198

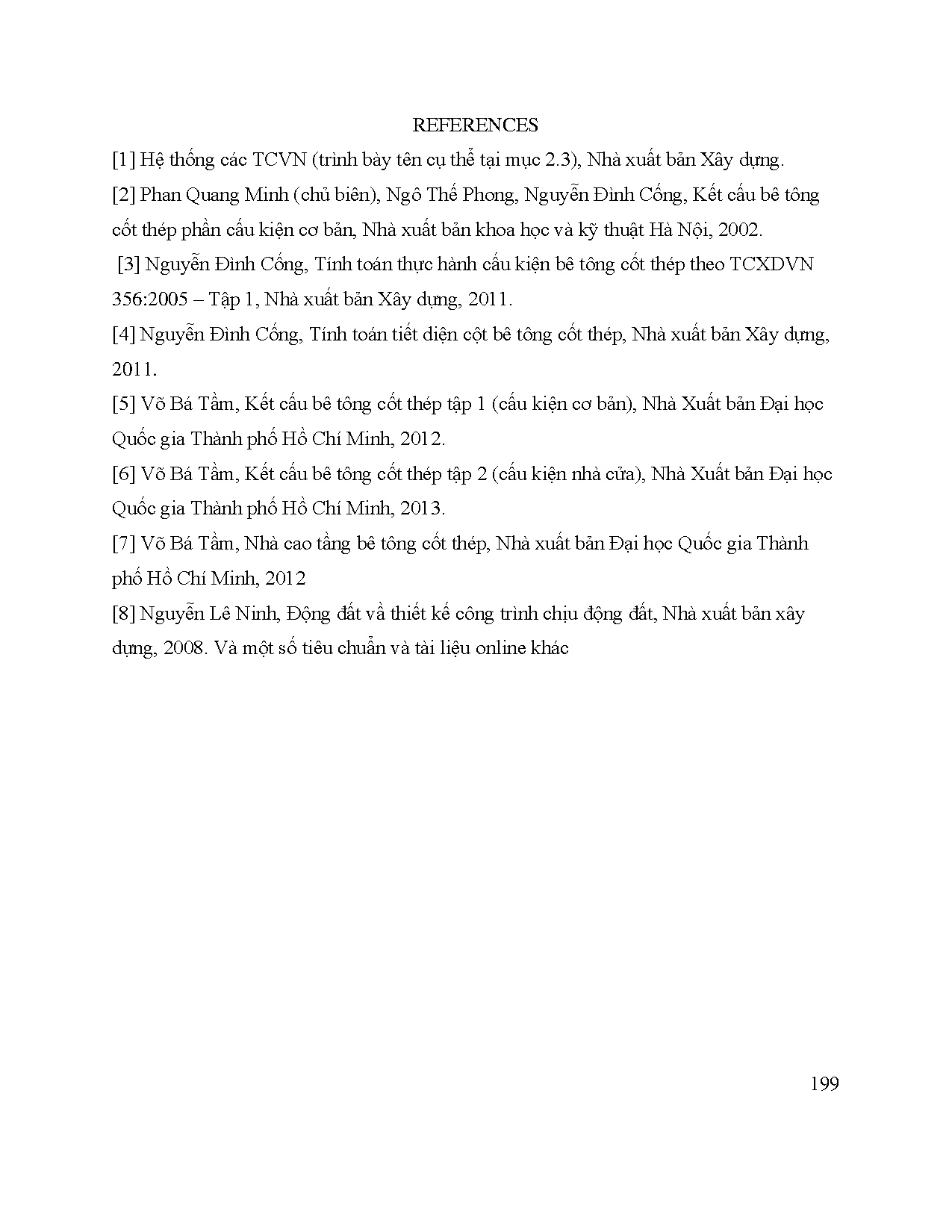

REFERENCES
[1] Hệ thống các TCVN (trình bày tên cụ thể tại mục 2.3), Nhà xuất bản Xây dựng.
[2] Phan Quang Minh (chủ biên), Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông
cốt thép phần cấu kiện cơ bản, Nhà xuất bản khoa học và kỹ thuật Hà Nội, 2002.
[3] Nguyễn Đình Cống, Tính toán thực hành cấu kiện bê tông cốt thép theo TCXDVN
356:2005 – Tập 1, Nhà xuất bản Xây dựng, 2011.
[4] Nguyễn Đình Cống, Tính toán tiết diện cột bê tông cốt thép, Nhà xuất bản Xây dựng,
2011.
[5] Võ Bá Tầm, Kết cấu bê tông cốt thép tập 1 (cấu kiện cơ bản), Nhà Xuất bản Đại học
Quốc gia Thành phố Hồ Chí Minh, 2012.
[6] Võ Bá Tầm, Kết cấu bê tông cốt thép tập 2 (cấu kiện nhà cửa), Nhà Xuất bản Đại học
Quốc gia Thành phố Hồ Chí Minh, 2013.
[7] Võ Bá Tầm, Nhà cao tầng bê tông cốt thép, Nhà xuất bản Đại học Quốc gia Thành
phố Hồ Chí Minh, 2012
[8] Nguyễn Lê Ninh, Động đất vầ thiết kế công trình chịu động đất, Nhà xuất bản xây
dựng, 2008. Và một số tiêu chuẩn và tài liệu online khác
