LỜI CẢM ƠN
Luận Án tốt nghiệp là đề tài cuối cùng và quan trọng nhất mà mỗi sinh viên xây dựng cần phải
thực hiện để hoàn thành quá trình học tập ở giảng đường đại học. Bên cạnh đó nó còn là tiền đề
để sinh viên bước ra môi trường thực tế sau khi tốt nghiệp. Thông qua quá trình làm luận văn
đã tạo điều kiện thuận lợi cho sinh viên có thể tổng hợp lại những kiến thức đã học được, đồng
thời thu thập và bổ sung kiến thức đã bị hỏng, thiếu sót trong quá trình học, rèn luyện mài dũa
kỹ năng tính toán, sử dụng phần mềm và giải quyết những vấn đề phát sinh.
Lời đầu tiên, em xin gửi lời cám ơn chân thành đến Thầy Nguyễn Văn Hậu – người đã luôn
giành thời gian và tâm huyết để giúp đỡ, hướng dẫn em hoàn thành luận văn của mình. Trong
quá trình được Thầy hướng dẫn em hiểu được phần nào cái “ Tâm” và “Tầm” mà Thầy truyền
đạt, những kiến thức và kỹ năng giúp em có cái nhìn đúng đắn, bao quát về thiết kế kết cấu.
Nếu không có những lời hướng dẫn, dạy bảo của Thầy thì luận án của em rất khó để hoàn thiện.
Một lần nữa em xin cám ơn và chúc Thầy có thật nhiều sức khỏe, thành công trong sự nghiệp
trồng người.Thầy Nguyễn Văn Hậu.
TP.HCM, ngày 14 tháng 8 năm 2020
Sinh viên thực hiện

Trang 1

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP.

Họ và tên sinh viên: Võ Chung Xin

MSSV:16149266

Ngành : Công Nghệ Kỹ Thuật Công Trình Xây Dựng.
Khoa: Xây Dựng.
Tên đề tài: Căn hộ 251- Hoàng Văn Thụ
Cán bộ phụ trách hướng dẫn: TS Nguyễn Văn Hậu.
Giảng viên phản biện: TS Nguyễn Thanh Hưng.
Ngày nộp bài: 14/08/2020.

Trang 2

NỘI DUNG THỰC HIỆN.
1.Thuyết minh.
a. Kiến trúc:
Phân tích kiến trúc và từ đó quyết định kết cấu. Thể hiện bản vẽ kiến trúc.
b. Khung
- Tính toán và thiết kế sàn tầng điển hình.
- Tính toán và thiết kế cầu thang.
- Mô hình ETABS. Thiết kế và tính thép cho dầm, vách, lõi thang.
- Triển khai bản vẽ.
c. Móng.
Dựa vào thông số địa chất, lên phương án thiết kế móng. Mô hình, tính toán thép và triển khai
bản vẽ cho móng.
d. Chuyên đề
Biện pháp thi công phần hầm, mô hình Plaxis, kiểm tra tính toán tường vây, biện pháp xử lí sự
cố và an toàn lao động trong thi công phần hầm.
2. Bản vẽ
- Kiến trúc: 04
- Kết cấu






Sàn : 2
Cầu thang: 1
Dầm: 3
Vách : 5
Móng : 3

Tổng cộng đồ án sinh viên có 18 bản vẽ.

Trang 3

MỤC LỤC
CHƯƠNG 1: LỰA CHỌN GIẢI PHÁP KẾT CẤU .......................................................... 8
1. Lựa chọn giải pháp kết cấu: ................................................................................................ 9
1.1 Giải pháp kết cấ
...

...
ần: Nối đất với vỏ đầm rung, dùng dây buộc cách điện
nối từ bảng phân phối đến động cơ điện của đầm, làm sạch đầm rung, lau khô và quấn dây
dẫn khi làm việc, ngừng đầm rung từ 5-7 phút sau mỗi lần làm việc liên tục từ 30-35 phút.

21.3.5 Công tác bảo dưỡng bê tông


Khi bảo dưỡng bê tông phải dùng dàn giáo, không được đứng lên các cột chống hoặc cạnh
cốp pha, không được dùng thang tựa vào các bộ phận kết cấu bê tông đang bảo dưỡng.



Bảo dưỡng bê tông về ban đêm hoặc những bộ phận kết cấu bị che khuất phải có đèn chiếu
sáng.

21.3.6 Công tác tháo dỡ cốp pha


Chỉ được tháo dỡ cốp pha sau khi bê tông đã đạt cường độ quy định theo hướng dẫn của
cán bộ kỹ thuật thi công.



Khi tháo dỡ cốp pha phải tháo theo trình tự hợp lý phải có biện pháp đề phòng cốp pha rơi,
hoặc kết cấu công trình bị đổ sập bất ngờ. Nơi tháo cốp pha phải có rào ngăn và biển báo.



Trước khi tháo cốp pha phải thu gọn hết các vật liệu thừa và các thiết bị đặt trên các bộ
phận sắp tháo cốp pha.



Khi tháo cốp pha phải quan sát thường xuyên tình trạng các bộ phận kết cấu, nếu có hiện
tượng biến dạng phải ngừng tháo và báo cáo cho cán bộ kỹ thuật thi công biết.



Sau khi tháo cốp pha phải che chắn các lỗ hổng của công trình không được để cốp pha đã
tháo lên sàn công tác, cốp pha sau khi tháo phải được để đúng nơi quy định.



Tháo dỡ cốp pha đối với những khoang đổ bê tông cốt thép có khẩu độ lớn phải thực hiện
đầy đủ yêu cầu nêu trong thiết kế về chống đỡ tạm thời.

Trang 220

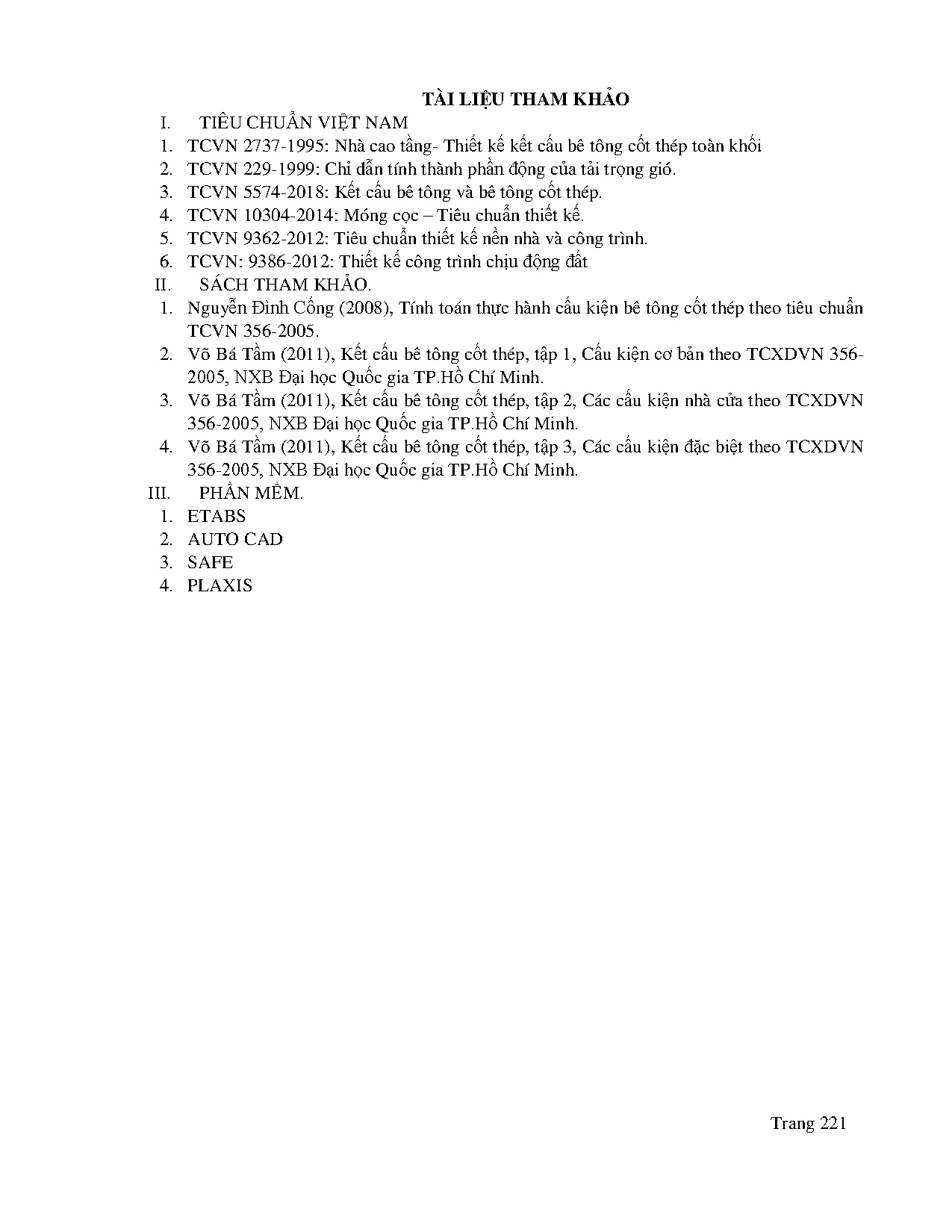

TÀI LIỆU THAM KHẢO
I.
1.
2.
3.
4.
5.
6.
II.
1.
2.
3.
4.
III.
1.
2.
3.
4.

TIÊU CHUẨN VIỆT NAM
TCVN 2737-1995: Nhà cao tầng- Thiết kế kết cấu bê tông cốt thép toàn khối
TCVN 229-1999: Chỉ dẫn tính thành phần động của tải trọng gió.
TCVN 5574-2018: Kết cấu bê tông và bê tông cốt thép.
TCVN 10304-2014: Móng cọc – Tiêu chuẩn thiết kế.
TCVN 9362-2012: Tiêu chuẩn thiết kế nền nhà và công trình.
TCVN: 9386-2012: Thiết kế công trình chịu động đất
SÁCH THAM KHẢO.
Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo tiêu chuẩn
TCVN 356-2005.
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 1, Cấu kiện cơ bản theo TCXDVN 3562005, NXB Đại học Quốc gia TP.Hồ Chí Minh.
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 2, Các cấu kiện nhà cửa theo TCXDVN
356-2005, NXB Đại học Quốc gia TP.Hồ Chí Minh.
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 3, Các cấu kiện đặc biệt theo TCXDVN
356-2005, NXB Đại học Quốc gia TP.Hồ Chí Minh.
PHẦN MỀM.
ETABS
AUTO CAD
SAFE
PLAXIS

Trang 221
