BỘ GIÁO DỤC VÀ ĐÀO TẠO

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG
--

ĐỒ ÁN TỐT NGHIỆP

BỆNH VIỆN ĐA KHOA VẠN PHÚC
THUYẾT MINH

Giảng viên hướng dẫn:

PGS. TS. NGUYỄN NGỌC DƯƠNG

Sinh viên thực hiện:

LÊ TRUNG KHANG

Mã số sinh viên:

21149482

Lớp:

211492A

Thành phố Hồ Chí Minh, tháng 6 năm 2025

LỜI CẢM ƠN
Đồ án tốt nghiệp là học phần quan trọng nhất của sinh viên trên giảng đường đại học và là hành
trang để chuẩn bị kết thúc quá trình học tập tại trường đại học. Giúp sinh viên hệ thống lại toàn bộ
kiến thức đã học, phản ánh kết quả học và thể hiện những ý tưởng khoa học một cách nghiêm túc.
Đây cũng là công trình đầu tiên giúp sinh viên thực hiện gần như đầy đủ các vai trò của người kỹ sư
thiết kế để trang bị cho sinh viên hành trang vững chãi để bước đầu tiên vào nghề.
Em xin gửi lời cám ơn sâu sắc nhất đến thầy PGS. TS. Nguyễn Ngọc Dương – giảng viên
hướng dẫn đồ án tốt nghiệp, người đã định hướng và chỉ dẫn tận tình cho em những kiến thức còn
thiếu sót. Ngoài ra thầy còn chia sẽ rất nhiều kinh nghiệm làm việc với vai trò của người kỹ sư giúp
em tự tin hơn trên con đường trở thành kỹ sư xây dựng.
Ngoài ra, để có được như ngày hôm nay em xin chân thành cảm ơn các quý thầy cô khoa Xây
Dựng trường đại học Sư Phạm Kỹ Thuật TP.HCM, những người đã trực tiếp dạy dỗ, trang bị cho em
những kiến thức và kinh nghiệm vô cùng quý báu từ những ngày đầu tiên bước chân vào ngôi trường
đại học cho đến khi em trở thành một người kỹ sư xây dựng.
Do khối lượng công việc tương đối nhiều, mặc dù đã cố gắng hết sức nhưng do vốn kiến thức
và kinh nghiệm còn hạn chế, do đó trong đồ án tốt nghiệp không thể tránh khỏi những thiếu sót. Kính
mong được sự thông cảm và chỉ dạy, góp ý từ phía thầy cô để em có thể hoàn thiện kiến thức hơn
nữa.
Cuối lời em xin chúc quý Thầy Cô thành công và luôn dồi dào sức khỏe để có thể tiếp tục sự
nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cảm ơn.
TP.Hồ Chí Minh, ngày 10 tháng 6 năm 2025
Sinh viên thực hiện
(Kí và ghi rõ họ tên)

Lê Trung Khang

i

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: LÊ TRUNG KHANG
MSSV:21149482
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Khoa: Xây Dựng
Tên đề tài: BỆNH VIỆN ĐA KHOA VẠN PHÚC
Giảng viên hướng dẫn: PGS.TS. NGUYỄN NGỌC DƯƠNG
Ngày nhận đề tài: 12/01/2025
Ngày nộp bài: 10/06/2025
NỘI DUNG THỰC HIỆN
1. Các số liệu, tài liệu ban đầu:
- Hồ sơ kiến trúc
- Hồ sơ khảo sát địa chất
2. Nội dung các phần lý thuyết và tính toán
a. Kiến trúc
- Chỉnh
...

...
ố trí để chịu lực cục bộ từ dầm phụ truyền vào dầm chính để chômngs
phá hoại cục bộ. Chọn lực tập trung giao giữa dầm chính và dầm phụ lớn nhất để tính toán cốt
treo bố trí cho các vị trí còn lại.
Lực tập trung từ dầm phụ SBD2 truyền vào dầm chính BD1 lấy bằng bước nhảy trong
biểu đồ bao lực cắt.
Cốt treo được đặt dưới dạng cốt đai.
Diện tích cốt thép cần được bố trí:

h = h0 dc − hdp = 560 − 400 = 160( mm)


h 
160 
3 
P  1 −
 39.183  10  1 −

h0 dc 
560 


Asw =
=
= 133.275(mm 2 )
Rsw
210
Sử dụng cốt đai 2 nhánh  8

m=

Asw
133.275
=
= 1.3 (đai)
n  asw 2    42

Chọn 4 đai  8 bố trí mỗi bên 2 đai với khoảng cách 50(mm)

LÊ TRUNG KHANG-21149482

216

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

GVHD: PGS. TS. NGUYỄN NGỌC DƯƠNG
BỆNH VIỆN ĐA KHOA VẠN PHÚC

12.10. Tính toán kiểm tra khả năng chịu lực của cột

Hình 12.22: Nội lực tại chân cột
Lực dọc lớn nhất: N max = 576.88(kN )
Để đơn giản ta xem cột chịu nén đúng tâm (bỏ qua moment do tải trọng gió gây ra)
Kiểm tra khả năng chịu lực của cột :


162 
−3
 N  =  ( Ab Rb + As Rs ) = 1  300  300 17 + 260  4 
 10 = 1739.10 ( kN )
4 

Kết luận:

N = 576.88(kN )   N  = 1737.10(kN ) nên cột bể nước đủ khả năng chịu lực. Bố trí cốt đai cấu
tạo  8a 200

LÊ TRUNG KHANG-21149482

217

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

GVHD: PGS. TS. NGUYỄN NGỌC DƯƠNG
BỆNH VIỆN ĐA KHOA VẠN PHÚC

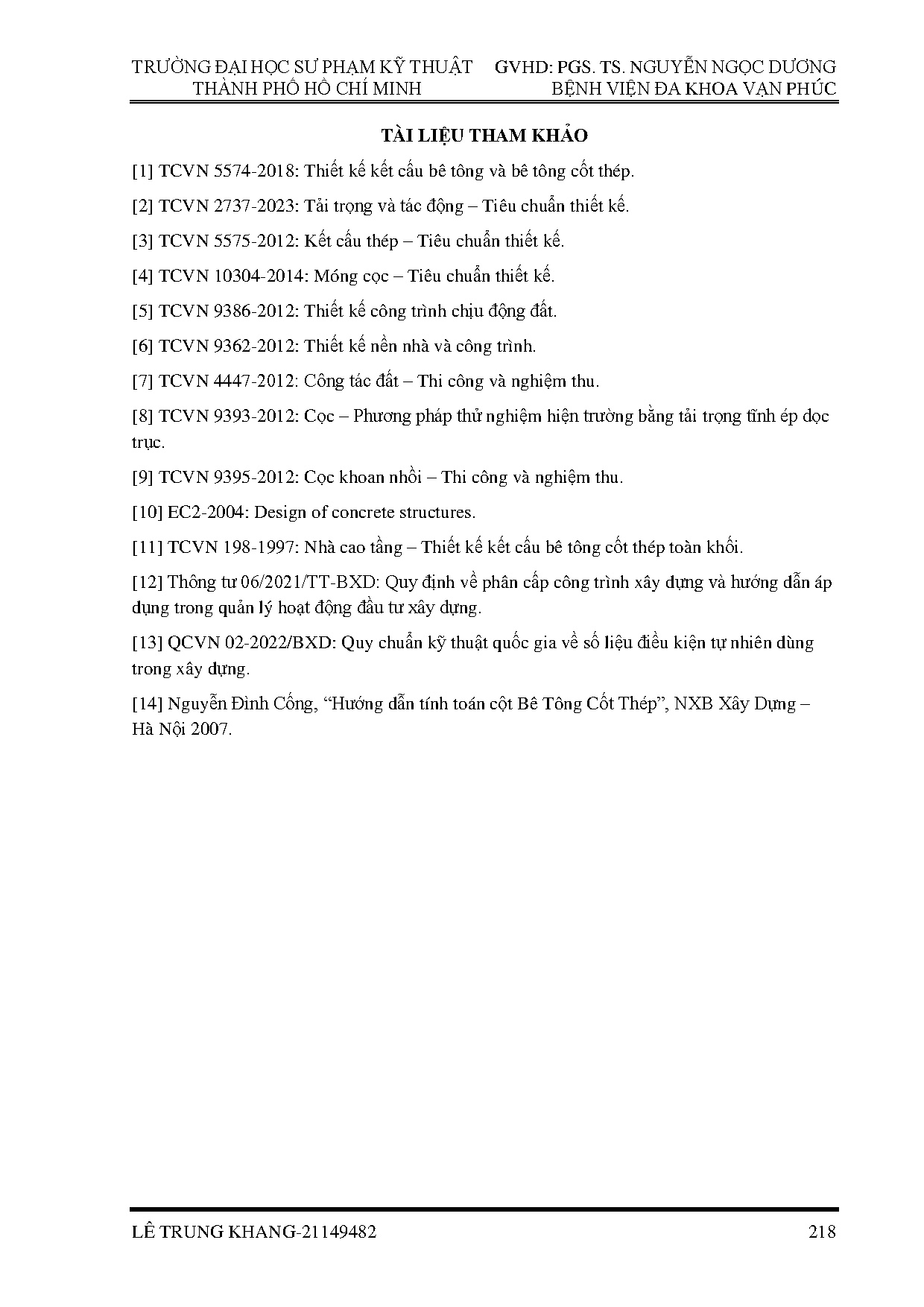

TÀI LIỆU THAM KHẢO
[1] TCVN 5574-2018: Thiết kế kết cấu bê tông và bê tông cốt thép.
[2] TCVN 2737-2023: Tải trọng và tác động – Tiêu chuẩn thiết kế.
[3] TCVN 5575-2012: Kết cấu thép – Tiêu chuẩn thiết kế.
[4] TCVN 10304-2014: Móng cọc – Tiêu chuẩn thiết kế.
[5] TCVN 9386-2012: Thiết kế công trình chịu động đất.
[6] TCVN 9362-2012: Thiết kế nền nhà và công trình.
[7] TCVN 4447-2012: Công tác đất – Thi công và nghiệm thu.
[8] TCVN 9393-2012: Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép dọc
trục.
[9] TCVN 9395-2012: Cọc khoan nhồi – Thi công và nghiệm thu.
[10] EC2-2004: Design of concrete structures.
[11] TCVN 198-1997: Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối.
[12] Thông tư 06/2021/TT-BXD: Quy định về phân cấp công trình xây dựng và hướng dẫn áp
dụng trong quản lý hoạt động đầu tư xây dựng.
[13] QCVN 02-2022/BXD: Quy chuẩn kỹ thuật quốc gia về số liệu điều kiện tự nhiên dùng
trong xây dựng.
[14] Nguyễn Đình Cống, “Hướng dẫn tính toán cột Bê Tông Cốt Thép”, NXB Xây Dựng –
Hà Nội 2007.
