Đồ án tốt nghiệp - Asiana Hotel (Nha Trang)

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

ASIANA HOTEL (NHA TRANG)
SVTH :

NGUYỄN HỮU HÀO

MSSV :

18149076

Khóa :

2018

Ngành:

CNKT CÔNG TRÌNH XÂY DỰNG

TP. Hồ Chí Minh, tháng 06 năm 2023

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. Hồ Chí Minh, ngày 03 tháng 02 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Nguyễn Hữu Hào

MSSV: 18149076

Ngành: Công nghệ Kỹ thuật Công trình Xây dựng

Lớp: 18149CL2A

Giảng viên hướng dẫn: Th.S Nguyễn Tổng

ĐT: 0374616370

Ngày nhận đề tài: 03/02/2023

Ngày nộp đề tài: 22/06/2023

1. Tên đề tài: ASIANA HOTEL (NHA TRANG)
2. Các số liệu, tài liệu ban đầu: (Cung cấp bởi GVHD)
• Hồ sơ kiến trúc
• Hồ sơ khảo sát địa chất.
3. Nội dung thực hiện đề tài:
Kiến trúc
• Thể hiện các bản vẽ kiến trúc.
Kết cấu
• Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn)
• Mô hình, phân tích, tính toán, thiết kế cầu thang điển hình
• Mô hình, phân tích, tính toán, thiết kế khung gồm hệ dầm, cột(GVHD chỉ định)
• Mô hình, phân tích, tính toán, thiết kế móng cọc khoan nhồi
• Mở rộng phần biện pháp thi công cọc khoan nhồi.
4. Sản phẩm:
01 thuyết minh và 01 phụ lục.
26 bản vẽ A1
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

i

MỤC LỤC
CHƯƠNG 1. TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH ......................................1
1.1. GIỚI THIỆU CÔNG TRÌNH ............................................................................1
1.1.1. Tên dự án .......................................................................................................1
1.1.2. Quy mô dự án ................................................................................................1
1.1.3. Vị trí xây dựng:..............................................................................................1
1.1.4. Công năng công trình ....................................................................................1
1.1.5. Hệ thống giao thông: .....................................................................................2
1.2. GIẢI PHÁP KỸ THUẬT ...................................................................................2
1.2.1. Hệ thống điện ................................................................................................2
1.2.2. Hệ thống nước ...............................................................................................2
1.2.3. Thông gió chiếu sáng...........................................
...

...
n 17.4m tiếp theo)
m 2158
Máy khoan xoay 80kNm-125kNm
ca
Cần cẩu bánh xích 25T
ca
Xét mét thứ 31 trở đi Sét dẻo-nửa cứng-cứng-cát (đoạn 15.3m còn lại) m 1897
Máy khoan xoay 80kNm-125kNm
ca
Cần cẩu bánh xích 25T
ca
Công tác sx lắp dựng CT cọc, đường kính =18 mm
tấn 122
Cần trục bánh xích 25T
ca
Đổ BT cọc nhồi trên cạn, đường kính cọc = 1000mm, đá 2x4, mác 300 m3 2326
Cần cẩu bánh xích 25T
ca
Máy bơm bê tông 50 m3/h
ca

ĐMHP Hệ số KLHP
Máy
Máy
0.062
0.062

1
1

96.8
96.8

0.062
0.062

1,2
1,2

160.5
160.5

0.062
0.062

1,218
1,218

143.3
143.3

0.13

1

15.8

0.079
0.079

1
1

183.7
183.7
132

10.1.2.1. Loại máy đào

Hình 10. 1. Kích cỡ cần cẩu SANY SCC250TB
Bảng 10. 5. Thông số máy đào cần cẩu SANY SCC250TB
Length (L)

13.85

m

Width (W)

2.99

m

Height (H)

3.18

m

Weight (T)

41

T

Max. lifting moment

110

T.m

Max. boom length

42.5

M

Max. fixed jib combination

50.5

m

10.1.2.2. Kết luận
Theo định mức hao phí của máy móc được tính ở bảng trên, cần 96.8 + 160.5 +
143.3 = 400 (ca máy). Dựa vào các thông số kích thước của máy đào và diện tích của
mặt bằng công trường thi công, thì:
 Số lượng máy khoan cần cho công tác đào đất là 4 máy
133

Hình 10. 2. Mặt bằng bố trí xe đào và đường đi
134

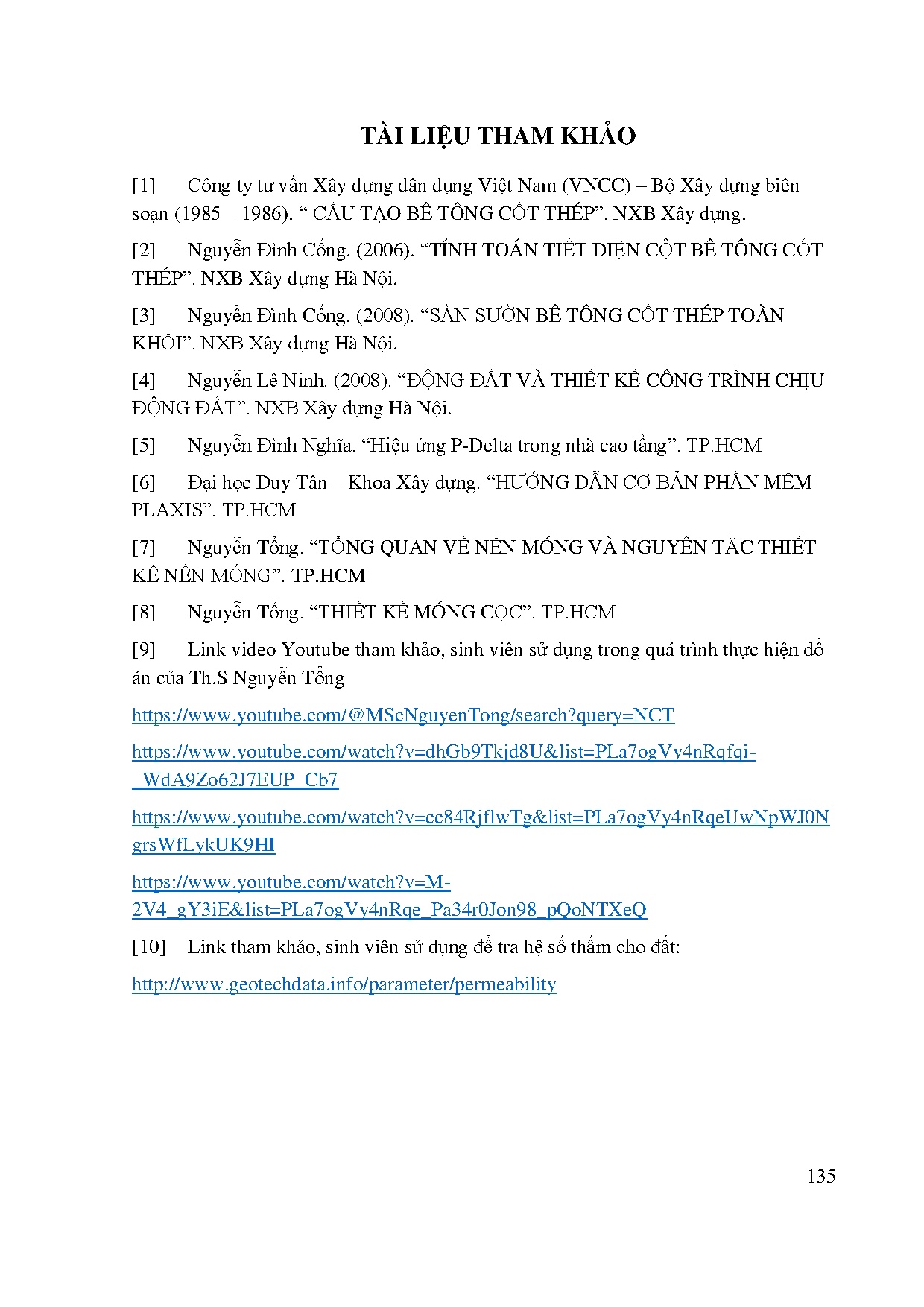

TÀI LIỆU THAM KHẢO
[1]
Công ty tư vấn Xây dựng dân dụng Việt Nam (VNCC) – Bộ Xây dựng biên
soạn (1985 – 1986). “ CẤU TẠO BÊ TÔNG CỐT THÉP”. NXB Xây dựng.
[2]
Nguyễn Đình Cống. (2006). “TÍNH TOÁN TIẾT DIỆN CỘT BÊ TÔNG CỐT
THÉP”. NXB Xây dựng Hà Nội.
[3]
Nguyễn Đình Cống. (2008). “SÀN SƯỜN BÊ TÔNG CỐT THÉP TOÀN
KHỐI”. NXB Xây dựng Hà Nội.
[4]
Nguyễn Lê Ninh. (2008). “ĐỘNG ĐẤT VÀ THIẾT KẾ CÔNG TRÌNH CHỊU
ĐỘNG ĐẤT”. NXB Xây dựng Hà Nội.
[5]

Nguyễn Đình Nghĩa. “Hiệu ứng P-Delta trong nhà cao tầng”. TP.HCM

[6]
Đại học Duy Tân – Khoa Xây dựng. “HƯỚNG DẪN CƠ BẢN PHẦN MỀM
PLAXIS”. TP.HCM
[7]
Nguyễn Tổng. “TỔNG QUAN VỀ NỀN MÓNG VÀ NGUYÊN TẮC THIẾT
KẾ NỀN MÓNG”. TP.HCM
[8]

Nguyễn Tổng. “THIẾT KẾ MÓNG CỌC”. TP.HCM

[9]
Link video Youtube tham khảo, sinh viên sử dụng trong quá trình thực hiện đồ
án của Th.S Nguyễn Tổng
https://www.youtube.com/@MScNguyenTong/search?query=NCT
https://www.youtube.com/watch?v=dhGb9Tkjd8U&amplist=PLa7ogVy4nRqfqi_WdA9Zo62J7EUP_Cb7
https://www.youtube.com/watch?v=cc84RjflwTg&amplist=PLa7ogVy4nRqeUwNpWJ0N
grsWfLykUK9HI
https://www.youtube.com/watch?v=M2V4_gY3iE&amplist=PLa7ogVy4nRqe_Pa34r0Jon98_pQoNTXeQ
[10]

Link tham khảo, sinh viên sử dụng để tra hệ số thấm cho đất:

http://www.geotechdata.info/parameter/permeability

135
