Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - An Duong Vuong Apartment - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	10.91 MB
Số trang	141
Ngành	CNKT công trình xây dựng

Lượt xem	49
Ngày đăng	04/01/2026

HO CHI MINH UNIVERSITY OF TECHNOLOGY AND EDUCATION

FACULTY FOR HIGH QUALITY TRAINING

CAPSTONE PROJECT
AN DUONG VUONG APARTMENT

INSTRUCTOR

: PhD. TRAN TUAN KIET

Name

: NGUYEN NGOC TRUC QUYNH

Student ID

: 17149032

Ho Chi Minh City, July 2022

THANK YOU
Graduation essay is necessary for every student in the construction industry to finish learning
process, beside that, it open the new way for student to the real life in future.
Graduation essay facilitate for each student to summarize and recapitulate their knowledges,
at the same time, collecting and bonus another information which they defect. Practice
computational and solve arises problem in the real life.
With my Graduation essay, Intruction teacher and another teachers in construction industry
take many help, many teach by the devoted way. I would like to say thank you.
That knowledge and experience is the foundation and the key to finish this Graduation essay
Because of limit Experiant, the mistske is unavoidable. I hope to take your advice to improve
my knowledges.
Finally, I wish you a good health, happiness and success in your life.
Thank you!
Ho Chi Minh City, July 19, 2022
Student
( Signature and full name )

HO CHI MINH UNIVERSITY OF

SOCIALIST REPUBLIC OF VIET NAM

TECHNOLOGY AND EDUCATION

Independence - Freedom - Happiness

FHQ TRAINNING

CAPSONE PROJECT REQUIREMENT
❖ Student
❖ Department
❖ Major
❖ Project name

: NGUYEN NGOC TRUC QUYNH
: Faculty of high quanlity trainning
: Civil Engineering
: AN DUONG VUONG APARTMENT

Student ID: 17149032

1. Infomation
• Architecture document : Consist of architecture plans and sections
• Geodestic survey of building
2. Contents of theoretical and computational lessons
a. Architecture
• Re-present the architectural drawings at the request of the instructor.
b. Upper structure
• Calculation and design of the typical floor of the floor according to the plan: Full
rib floor.
• Calculation and design of stairs for floors 4-5.
• Modeling and design of beams, columns and walls.
c. Foundation
• Survey, analysis, geological assessment and loads acting on the foundation
structure.
• Design of the reinforced concrete pile foundation plan
• Notes: including 01 note and 01 Appendix
• Drawings: 18 A1 drawings (05 architectural drawings, 13 structural drawings)
3. Instructor : PhD. TRAN TUAN KIET
4. Started Date : 10/03/2022
5. Finish Date : 14/07/2022

Ho Chi Minh city, date month year 2022
INSTRUCTOR SIGNATURE

HO CHI MINH UNIVERSITY
...

...
100 AE
Where:
D pile diameter of pile (m).

Q=

28538.7
= 1019.24 kN The load acted on pile (kN)
28

L Length of pile (m).
A Area of pile (m2).

124

E Young modulus of the material pile (kN/m2).

s=

Dpile
100

+

QL 0.4 1019.24  30
=
+
= 0.01 m = 10 mm
AE 100 0.16  3 107

The spring stiffness: k =

Qa 1369
=
= 136 kN/mm
[S]
10

Figure 6.16: End-pile reaction
Pmax = 1355.7 kN Qtk = 1396.9 kN
Pmin =884.8 kN 0
The pile is not plucked.

125

6.8.4. Calculate pile cap reinforcement

Figure 6.17: Moment on X,Y-direction
Table 6.18: Reinforcement result for pit foundation

Section

Moment

b (mm)

h (mm)

Above (X)

-55.51

4400

1800

Below (X)

1722.50

4400

Above (Y)

-24.5

Below (Y)

5991

As

Choose

As choose

0.84

Ø12a200

6.78

1800

26.34

Ø22a200

22.81

4400

1800

0.37

Ø12a200

6.78

4400

1800

92.70

Ø40a130

96.66

(cm2)

126

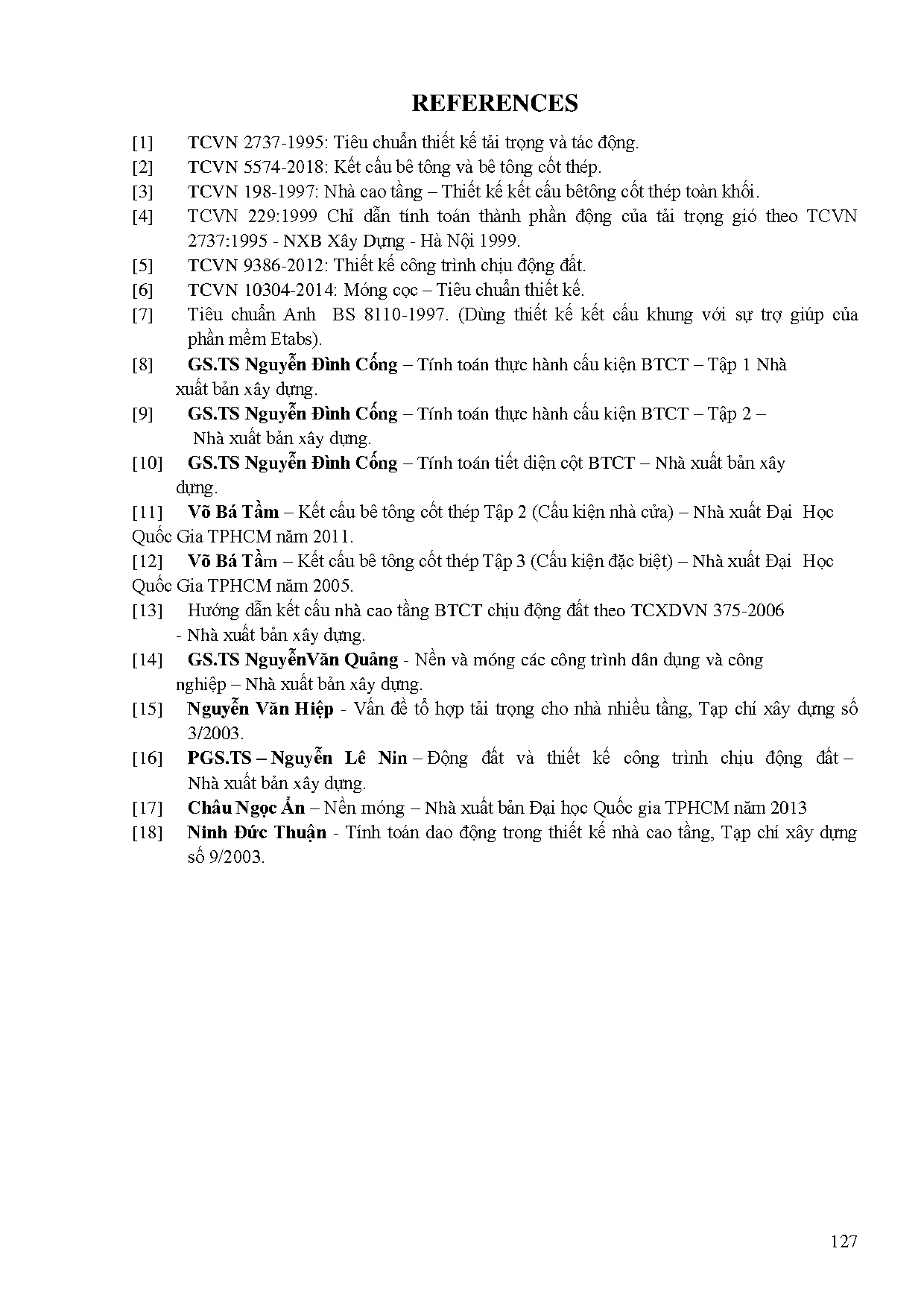

REFERENCES
TCVN 2737-1995: Tiêu chuẩn thiết kế tải trọng và tác động.
TCVN 5574-2018: Kết cấu bê tông và bê tông cốt thép.
TCVN 198-1997: Nhà cao tầng – Thiết kế kết cấu bêtông cốt thép toàn khối.
TCVN 229:1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737:1995 - NXB Xây Dựng - Hà Nội 1999.
[5]
TCVN 9386-2012: Thiết kế công trình chịu động đất.
[6]
TCVN 10304-2014: Móng cọc – Tiêu chuẩn thiết kế.
[7]
Tiêu chuẩn Anh BS 8110-1997. (Dùng thiết kế kết cấu khung với sự trợ giúp của
phần mềm Etabs).
[8]
GS.TS Nguyễn Đình Cống – Tính toán thực hành cấu kiện BTCT – Tập 1 Nhà
xuất bản xây dựng.
[9]
GS.TS Nguyễn Đình Cống – Tính toán thực hành cấu kiện BTCT – Tập 2 –
Nhà xuất bản xây dựng.
[10] GS.TS Nguyễn Đình Cống – Tính toán tiết diện cột BTCT – Nhà xuất bản xây
dựng.
[11] Võ Bá Tầm – Kết cấu bê tông cốt thép Tập 2 (Cấu kiện nhà cửa) – Nhà xuất Đại Học
Quốc Gia TPHCM năm 2011.
[12] Võ Bá Tầm – Kết cấu bê tông cốt thép Tập 3 (Cấu kiện đặc biệt) – Nhà xuất Đại Học
Quốc Gia TPHCM năm 2005.
[13] Hướng dẫn kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375-2006
- Nhà xuất bản xây dựng.
[14] GS.TS NguyễnVăn Quảng - Nền và móng các công trình dân dụng và công
nghiệp – Nhà xuất bản xây dựng.
[15] Nguyễn Văn Hiệp - Vấn đề tổ hợp tải trọng cho nhà nhiều tầng, Tạp chí xây dựng số
3/2003.
[16] PGS.TS – Nguyễn Lê Nin – Động đất và thiết kế công trình chịu động đất –
Nhà xuất bản xây dựng.
[17] Châu Ngọc Ẩn – Nền móng – Nhà xuất bản Đại học Quốc gia TPHCM năm 2013
[18] Ninh Đức Thuận - Tính toán dao động trong thiết kế nhà cao tầng, Tạp chí xây dựng
số 9/2003.
[1]
[2]
[3]
[4]

127
