ĐỒ ÁN NƯỚC

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG



ĐỒ ÁN MÔN HỌC
CẤP THOÁT NƯỚC CÔNG TRÌNH
Giảng viên hướng dẫn: TS. Phan Thành Chiến
Sinh viên thực hiện: Nguyễn Thành Phát
MSSV: 22135032
Lớp: 22135A

Ngày 10 tháng 05 năm 2024

ĐỒ ÁN CTN CÔNG TRÌNH

GVHD: TS PHAN THÀNH CHIẾN

MỤC LỤC
CHƯƠNG 1: GIỚI THIỆU CHUNG ....................................................................... 1
1.1. Nhiệm vụ thiết kế hệ thống cấp thoát nước ................................................. 1
1.2. Thông số về công trình .................................................................................. 1
1.2.1. Tổng quan chung .................................................................................. 1
1.2.2. Một số hình ảnh thực tế........................................................................ 2
1.3. Nội dung tính toán ......................................................................................... 3
1.3.2. Cấp nước ............................................................................................... 3
1.3.3. Thoát nước ............................................................................................ 3
1.4. Số liệu thiết kế ................................................................................................ 3
1.5. Cấu trúc báo cáo ............................................................................................ 4
CHƯƠNG 2: HỆ THỐNG CẤP NƯỚC .................................................................. 5
2.1. Mô tả thiết kế.................................................................................................. 5
2.1.1. Tiêu chuẩn về thiết kế ........................................................................... 5
2.1.2. Yêu cầu chung....................................................................................... 5
2.2. Phương án cấp nước ...................................................................................... 5
2.3. Chọn đồng hồ nước ........................................................................................ 6
2.4. Vạch tuyến mạng lưới cấp nước ................................................................... 7
2.4.1. Lựa chọn vật tư ..................................................................................... 7
2.4.2. Tính toán thủy lực cấp nước ................................................................ 9
2.5. Thiết kế bể ngầm .....................................
...

...


114

70,000

7,980,000

uPVC_Tee 135 D75-D110

236

73,200

17,275,200

uPVC_Tee 135 D90-D110

228

76,600

17,464,800

uPVC_Tee 135 D110-D160

18

359,600

6,472,800

Siphon D60

64

55,000

3,520,000

Cap

205

28,000

5,740,000

Côn thu PPR D75-D63

1

65,000

65,000

Côn thu PPR D63-D50

1

55,000

55,000

Côn thu PPR D50-D40

1

45,732

45,732

Côn thu PPR D40-D32

6

35,687

214,122

Côn thu PPR D32-D25

93

25,600

2,380,800

Côn thu PPR D25-D20

217

18,700

4,057,900

Côn thu uPVC D75-D60

14

66,700

933,800

Côn thu uPVC D160-D110

6

114,700

688,200

Tổng giá trị

NGUYỄN THÀNH PHÁT – 22135032

188,756,510

TRANG 87

ĐỒ ÁN CTN CÔNG TRÌNH

GVHD: TS PHAN THÀNH CHIẾN

5.3. Thiết bị vệ sinh
Số
lượng

Giá

Tổng tiền

Hố xí

144

5,320,000

766,080,000

Âu tiểu

77

2,760,000

212,520,000

Rửa mặt

117

2,300,000

269,100,000

Phiễu thoát nước sàn

64

265,000

16,960,000

Phiễu thu nước mưa

12

280,000

3,360,000

Bình tích áp 100 lít

1

5,263,000

5,263,000

Bể chứa nước mái inox 24m3

1

65,000,000

65,000,000

Tên TBVS

Tổng giá trị

1,338,283,000

5.4. Phụ kiện phòng bơm
Tên thiết bị

Số lượng

Giá tiền

Tổng giá trị

Bơm bể ngầm

2

27,800,000

55,600,000

Bơm tăng áp

2

17,500,000

35,000,000

Đồng hồ đo áp suất

8

140,000

1,120,000

Gate Vavle D100

9

2,000,000

18,000,000

Gate Vavle D90

4

1,800,000

7,200,000

Gate Vavle D50

4

1,000,000

4,000,000

Gate Vavle D32

2

600,000

1,200,000

Nối mềm D100

2

440,000

880,000

Nối mềm D90

2

390,000

780,000

Nối mềm D50

2

345,000

690,000

Nối mềm D32

2

245,000

490,000

Van 1 chiều

5

350,000

1,750,000

Y lọc

4

1,375,000

5,500,000

Van bi D32

93

160,000

14,880,000

Tổng giá trị

NGUYỄN THÀNH PHÁT – 22135032

147,090,000

TRANG 88

ĐỒ ÁN CTN CÔNG TRÌNH

GVHD: TS PHAN THÀNH CHIẾN

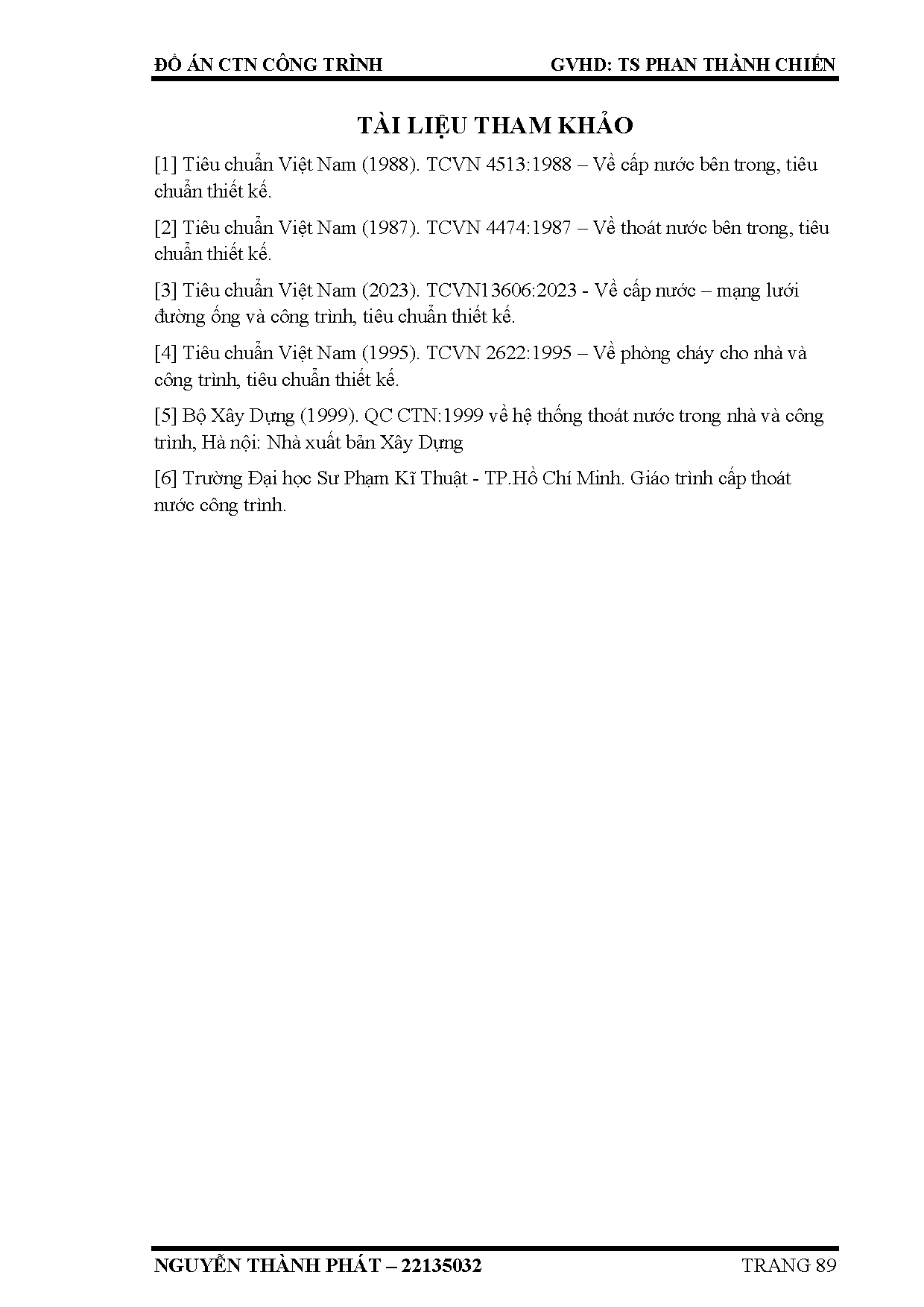

TÀI LIỆU THAM KHẢO
[1] Tiêu chuẩn Việt Nam (1988). TCVN 4513:1988 – Về cấp nước bên trong, tiêu
chuẩn thiết kế.
[2] Tiêu chuẩn Việt Nam (1987). TCVN 4474:1987 – Về thoát nước bên trong, tiêu
chuẩn thiết kế.
[3] Tiêu chuẩn Việt Nam (2023). TCVN13606:2023 - Về cấp nước – mạng lưới
đường ống và công trình, tiêu chuẩn thiết kế.
[4] Tiêu chuẩn Việt Nam (1995). TCVN 2622:1995 – Về phòng cháy cho nhà và
công trình, tiêu chuẩn thiết kế.
[5] Bộ Xây Dựng (1999). QC CTN:1999 về hệ thống thoát nước trong nhà và công
trình, Hà nội: Nhà xuất bản Xây Dựng
[6] Trường Đại học Sư Phạm Kĩ Thuật - TP.Hồ Chí Minh. Giáo trình cấp thoát
nước công trình.

NGUYỄN THÀNH PHÁT – 22135032

TRANG 89
