Câu 1/ TỦ TRUNG THẾ: Trình bày nguyên lý hoạt động, cấu tạo, thành phần, chức năng, dịch
tem nhãn của tủ trung thế.
a) Nguyên lý hoạt động
- Nguồn điện → Đi vào khoang cáp của tủ incomming → Đi lên khoang máy cắt (tủ incomming) →
Đi đến khoang thanh cái → Đi vào khoang máy cắt của tủ outgoing → Đi xuống khoang cáp ngõ ra
đi vào máy biến áp.
b) Cấu tạo:
- Gồm 4 khoang:
+ Khoang cáp ngỏ vào/ ngỏ ra: chứa cáp, biến áp, biến dòng
+ Khoang mấy cắt: chứa máy cắt đóng cắt điện
+ Khoang thanh cái: chứa thạnh cái
+ Khoang hạ áp: chứa các rơ le bảo vệ. rơ le
- Rơ le T60 bảo vệ máy biến áp (tủ trung thế bến phải nhìn đối diện vào)
- Rơ le F650 bảo vệ và điều khiển giám sát máy cắt

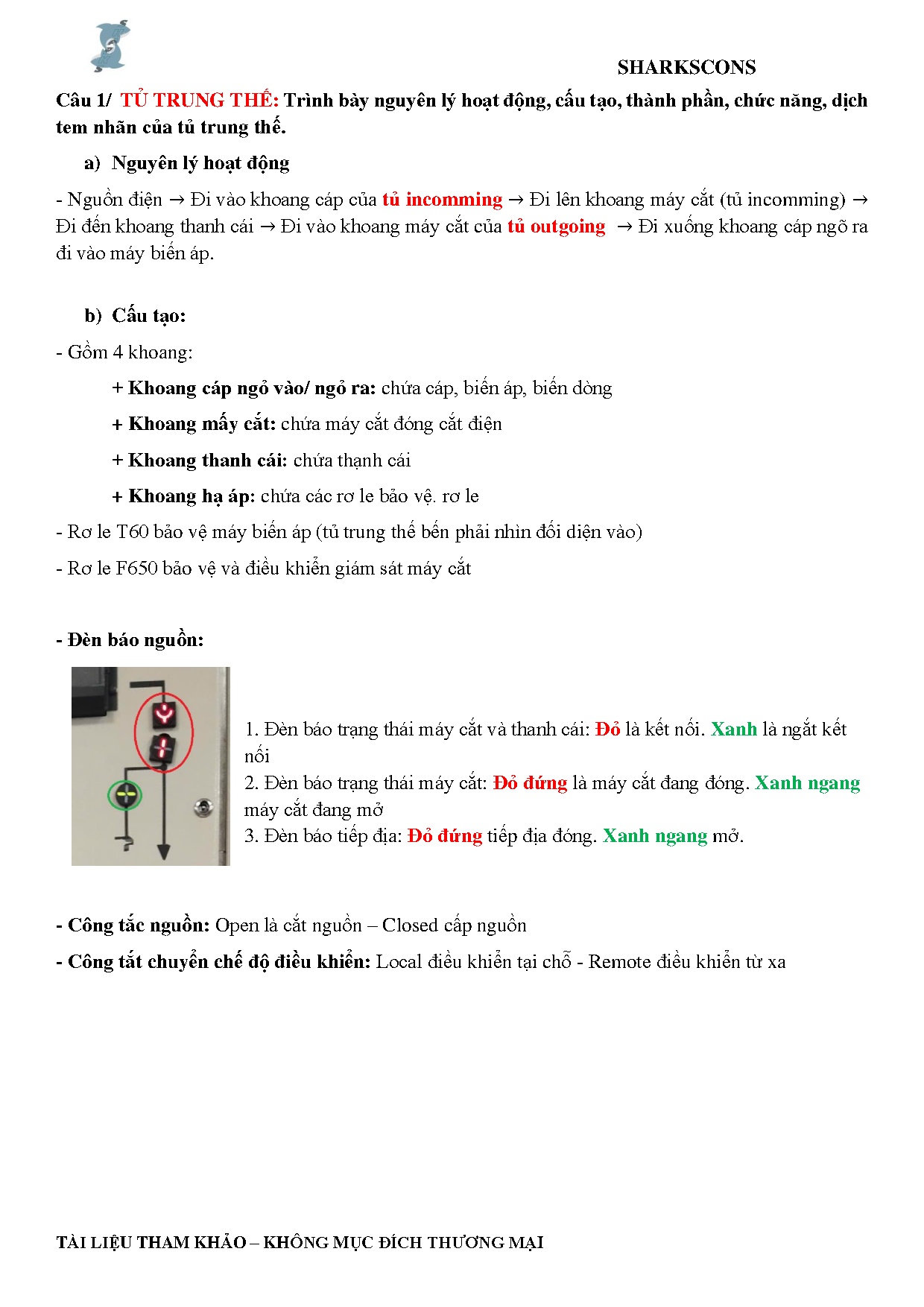

- Đèn báo nguồn:
1. Đèn báo trạng thái máy cắt và thanh cái: Đỏ là kết nối. Xanh là ngắt kết
nối
2. Đèn báo trạng thái máy cắt: Đỏ đứng là máy cắt đang đóng. Xanh ngang
máy cắt đang mở
3. Đèn báo tiếp địa: Đỏ đứng tiếp địa đóng. Xanh ngang mở.
- Công tắc nguồn: Open là cắt nguồn – Closed cấp nguồn
- Công tắt chuyển chế độ điều khiển: Local điều khiển tại chỗ - Remote điều khiển từ xa
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS
c) Dịch tem nhãn:
- Tem nhãn tủ Incoming giống Outgoing khác nhau ở tên tủ A01/A02
+ Model: Tên tủ - SecoGear
+ S/N: Số series tủ
+ Rated Voltage: Điện áp 24kV
+ Rated Frequency: tần số 50Hz
+ Rated Normal Current: Dòng điện 630A
+ Rated Normal Current: Of main Busbar: Dòng điện trên thanh cái chính 630A
+ Rated Power – Frequency Withstand Voltage (60s): 50kV : Điện áp chịu đựng tần số công
nghiệp trong 60s
+ Rated lighning impulse withstand voltage: Điện áp chịu được xung sét 125kV
+ Rated short circuit breaking current: Dòng cắt ngắn mạch 25kA
+ Rated short time withstand current (3s): Dòng điện chịu đựng thời gian ngắn 3s 25kA
+ Rated peak withstand current: Dòng điện chịu được dòng đỉnh 63kA
+ Rated short circuit making current: Dòng thao tác ngắn mạch 63kA
+ Standard: Tiêu chuẩn IEC62271-200:2003, (Tủ điện đóng cắt và điều khiển cao áp)
+ Ingress Protection: IP4X - Bảo vệ chống xâm nhập vật thể rắn dưới 1mm và không chống nước
+ Date of manufacture: 05/2010 - Ngày sản xuất
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS
Câu 2/ MÁY CẮT TRUNG THẾ: Trình bày nguyên lý hoạt động, cấu tạo thành phần, chức
năng, giải thích tem nhãn, quy trình tháo lắp.
a) Nguyên lý hoạt động:
- Nguồn điện → Đi vào khoang cáp của tủ incomming → Đi lên khoang máy cắt (Tủ incomming )
→ Đi đến khoang thanh cái → Đi vào khoang máy cắt của tủ outgoing → Đi xuống khoang cáp ngõ
ra đi vào máy biến áp.
b) Thành phần:
- Cáp điều khiển: Kết nối rơ le để điều khiển
- Bộ đếm: Đếm số lần đóng cắt
- Nút on/ off: Bật tắt thiết bị đóng cắt
- trạng thái nạp lò xo
- Chốt nạp lò xo: Để nạp lò xo bằng ta
- trạng thái máy cắt
- Tay cầm: Để kéo máy cắt ra bên ngoài
- Trục đưa máy cắt ra: Quay đưa máy cắt ra
- Tiếp điểm ngõ vào: Tiếp xúc để dẫn điện vào
- Thanh tiếp xúc: Đẫn nguồn điện đi
- Buồng chân không: Dập hồ quang
- Tiếp điểm ngõ ra: Tiếp xúc để dẫn điện ra
- Thanh chắn trượt: Đưa máy cắt ra ngoài
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS
c) Dịch tem nhãn:
+ Туре: Kiểu SecoVac
+ S/N: Số series
+ Rated Voltage: Điện áp 24kV
+ Frequency: Tần số 50Hz
+ Rated Power-frequency Withstand Voltage(60s): 50kV - Điện áp chịu đựng tần số công nghiệp
trong 60s
+ Rated Lightning Impulse Withstand Voltage: Điện áp chịu đựng xung sét 125kV
+ Rated Current: Dòng điện 630A
+ Rated Short-circuit Breaking Current: Dòng cắt ngắn mạch 25kA
+ DC Component of the Rated Short-circuit Breaking Current: 52% - Thành phần DC của
dòng cắt ngắn mạch
+ Rated Short-time Withstand Current(3s): 25kA - Dòng điện chịu đựng trong thời gian ngắn 3s
+ Rated Peak Withstand Current: Dòng điện chịu đựng dòng đỉnh 63kA
+ Rated Sh
...
--------------------------------------
...em nhãn. Cài đặt biến tần (thông số tự chọn).
- Nguyên lý hoạt động
Từ bộ chỉnh lưu cầu – chuyển điện áp xoay chiều thành điện áp 1 chiều – qua bộ lọc để lọc phẳng
điện áp 1 chiều – qua nghịch lưu IGBT biến đổi điện áp 1 chiều thành điện áp xoay chiều
- Cấu tạo và thành phần chức năng
Bộ chỉnh lưu: chuyển điện áp xoay chiều thành một chiều
Bộ lọc DC lọc phẳng điện áp một chiều
Bộ nghịch lưu dùng để biến đổi điện áp 1 chiều thành xoay chiều
Nút mode – chuyển chế độ
FWD là cho động cơ quay thuận
REV cho động cơ quay nghịch
STOP dừng động cơ
SET là setup
Nút tam giác chuyển cột
Nút vặn tăng giảm
Dịch tem nhãn
Model tên biến tần VAT 300
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS
+ U3S là biến tần thuộc dòng VAT300
+ N là điện áp vào 200V
+ 002K2 là công suất 2.2kW
+ F là có bộ lọc EMC tích hợp
+ B có điện trở hãm tích hợp
+ S là lựa chọn tương lai
- INPUT đầu vào
AC xoay chiều 3P – 3 pha
380V-480V
Tần số 50/60Hz
HD tải nặng 3.6A/ ND tải bình thường 5.5A
- OUTPUT đầu ra
AC xoay chiều 3P – 3 pha
380V-480V
Tần số 0.1-440Hz
HD tải nặng 5.4A/ ND tải bình thường 8.6A
Số seri Th12345678 / số điều khiển
Tiêu chuẩn liên minh châu âu – tiêu chuẩn phòng thí nghiệm của Mỹ - tiêu chuẩn phần thí nghiệm
Canada
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS
Đầu tiên cho tốc độ quay -> tần số, cho thời gian tăng tốc, thời gian giảm tốc
Ví dụ cho 1200 vòng – tăng tốc 5s – giảm tốc 10s
Quan tâm
A00-0: thiết lập tần số từ đây – tính f =
n 1200
=
= 40 Hz
30
30
A01-0: thời gian tăng tốc – nhập 5s
A01-1: thời gian giảm tốc – nhập 10s
GHI LẠI
D00-0: Tần số ngõ ra: ……Hz
D02-0: dòng điện:…..A
D03-0: Điện áp ngõ ra:…..V
D00-4: Tốc độ quay động cơ: ……….vòng/phút
Link hướng dẫn: https://youtu.be/nLA5g7tvX_k?si=6-6ZgE3TvRijwUdz
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS
8. KHỞI ĐỘNG MỀM: Giải thích nguyên lý hoạt động, cấu tạo thành phần chức năng của
khởi động mềm, giải thích tem nhãn. Cài đặt khởi động mềm (thông số tự chọn).
- Nguyên lý hoạt động
Mạch động lực: nguồn điện Vô MCC 2 – tới MCB – tới contactor 1 – tới khởi động mềm chia
thành 2 nhánh
+ Nhánh 1 mở động cơ 1
+ Nhánh 2 tới contacto 2 – tới mở động cơ
Mạch điều khiển: ấn nút start khởi động mềm hoạt động ở điện áp thấp tới contacto 2 – khi điện áp
ổn định thì khởi động mềm không cấp mà relay EOA cho khởi động từ từ cấp trực tiếp cho động cơ
một nguồn điện áp 380 V – nhấn stop contacto tắt sau vài giây động cơ tắt
-
Cấu tạo thành phần chức năng
1 khởi động mềm
MCCB và contactor
Ngoài tủ đèn báo tín hiệu
Nút on / off
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS
Giải thích tem nhãn
Model là tên khởi động mềm
+ QT – là khởi động mềm thuộc dòng ASTAT-XT
+ 1- điện áp chính 230/500VAC
+ 0044 – dòng định mức 44A
+ U có chứng nhận phòng thí nghiệm Mỹ
+ 2 – điện áp điều khiển 230 VAC
+ 1 – là điện áp đầu vào 90/230VAC
+ M – là phương thức giao tiếp tiêu chuẩn
+ S – lựa chọn tương lai
Current Ratting dòng điện: LD/HD tải nặng/tải nhẹ
Điện áp chính 230/500VAC
Điện áp điều khiển 230VAC
Điện áp điều khiển đầu vào 90-230VAC
Tần số 50-60Hz
Số seri
Tiêu chuẩn liên minh châu âu – tiêu chuẩn phòng thí nghiệm hoa kì – tiêu chuẩn phòng thí
nghiệm Canada
IEC 60947-4-2 là tiêu chuẩn về thiết bị đóng cắt và điều khiển hạ thế
TÀI LIỆU THAM KHẢO – KHÔNG MỤC ĐÍCH THƯƠNG MẠI
SHARKSCONS

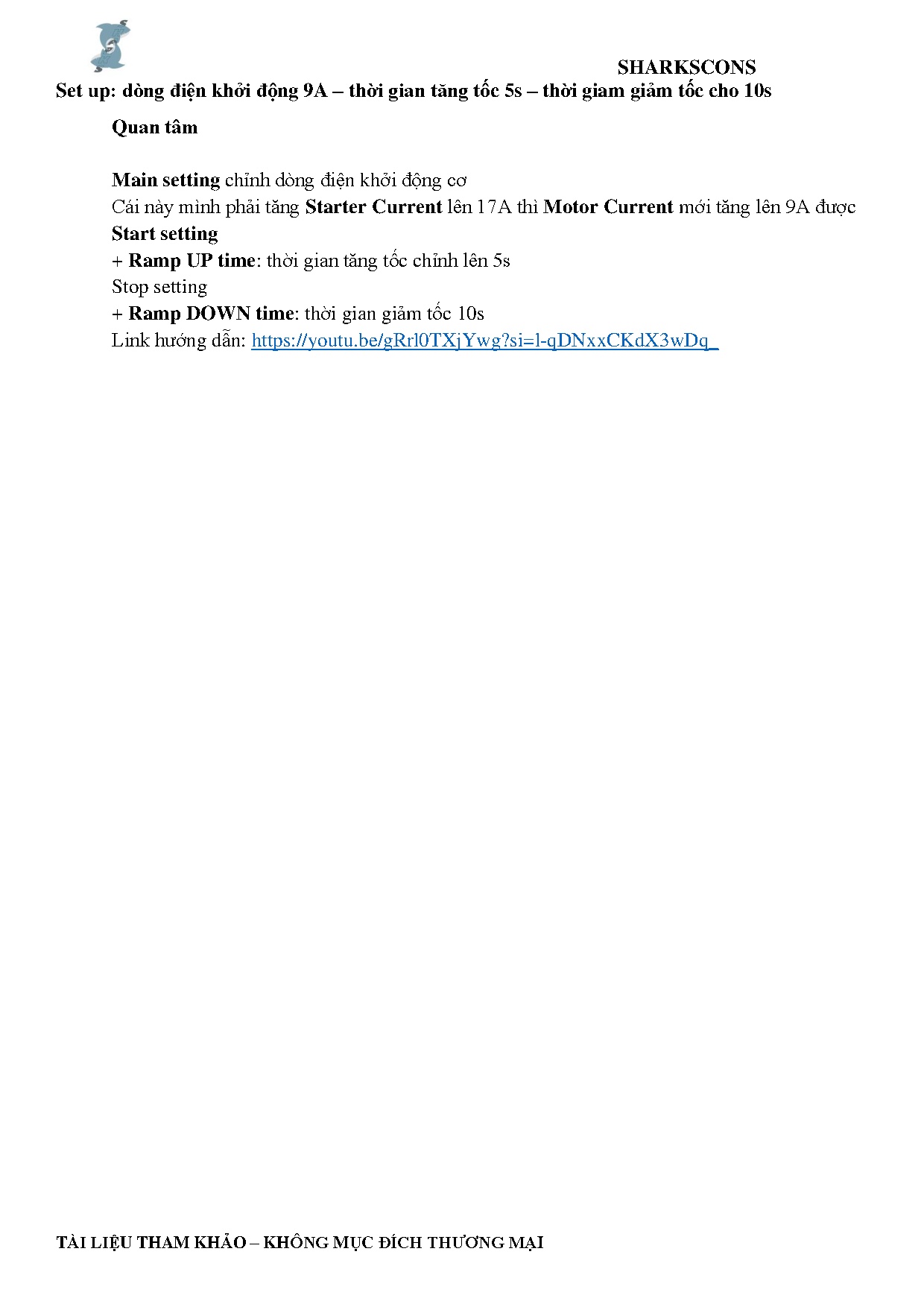

Set up: dòng điện khởi động 9A – thời gian tăng tốc 5s – thời giam giảm tốc cho 10s
Quan tâm
Main setting chỉnh dòng điện khởi động cơ
Cái này mình phải tăng Starter Current lên 17A thì Motor Current mới tăng lên 9A được
Start setting
+ Ramp UP time: thời gian tăng tốc chỉnh lên 5s
Stop setting
+ Ramp DOWN time: thời gian giảm tốc 10s
Link hướng dẫn: https://youtu.be/gRrl0TXjYwg?si=l-qDNxxCKdX3wDq_
