Câu 1: Cho sơ đồ sau. Tính năng lượng tại mặt cắt 1-1. Biết rằng bơm X có cột
nước bơm là 20m. áp suất dư tại A là pA=1,4 at. Hãy đề nghị phương pháp xác
định áp suất tại B. Biết 1at=9,81.104N/m2.
- Chọn mặt cắt 1-1 vuông góc với bề mặt chất lỏng đi qua tâm A
- Chọn mặt cắt 2-2 vuông góc với bề mặt chất lỏng đi qua tâm B
- Chọn mặt chuẩn 0-0 đi qua hai tâm điểm A-B và vuông góc với mc 1-1, 2-2
- Viết phương trình Bernoulli cho mặt chuẩn 0-0 so với mắt cắt 1-1 và 2-2
Ta có: �1 = �2 → �1 +
�1
�
+
�21
2�
+ Hb = �2 +
�2
�
- Thay các đại lượng đã có vào phương trình trên:
+
�22
2�
+ Do cao trình đặt ở cùng cao độ và mặt cắt được chọn trùng với mặt chuẩn
0-0 nên �1 và �2 lần lượt có giá trị là như nhau nên ta chọn bằng 0
+ Do lưu chất chảy cùng trong một ống có cùng tiết diện cho nên vận tốc của
hai điểm A và B là như nhau V = 4m/s
�1
�
+ Hb =
1,4×9,81×104
9,81×103
→ �2 = 333540 (Pa) = 3,4 (at)
NGUYỄN THÀNH PHÁT - 22135032
�2
�
+20 =
�2
9,81×103
1
GVHD: TS. NGUYỄN BÁ DUY
MÔN: TRẠM BƠM

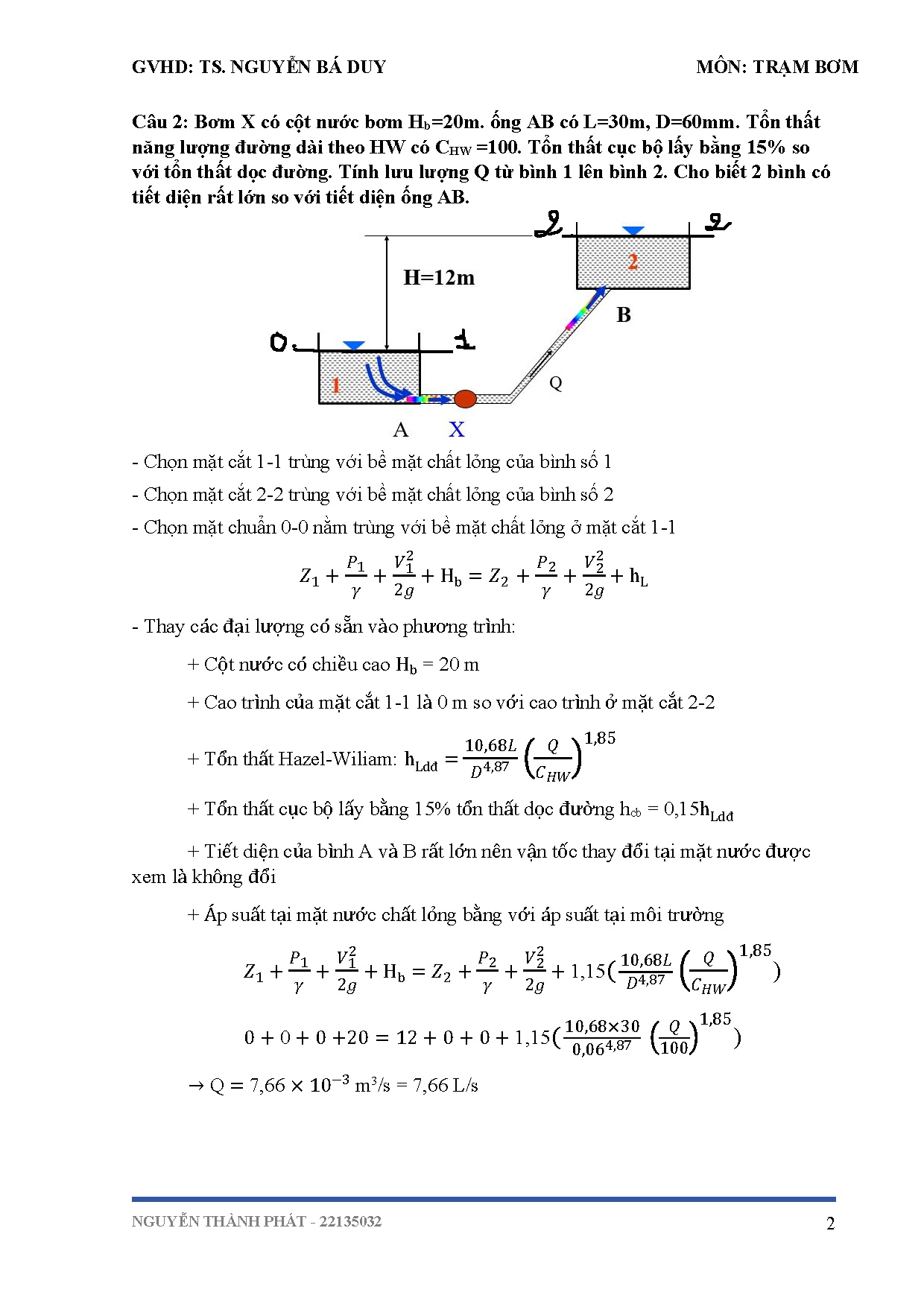

Câu 2: Bơm X có cột nước bơm Hb=20m. ống AB có L=30m, D=60mm. Tổn thất
năng lượng đường dài theo HW có CHW =100. Tổn thất cục bộ lấy bằng 15% so
với tổn thất dọc đường. Tính lưu lượng Q từ bình 1 lên bình 2. Cho biết 2 bình có
tiết diện rất lớn so với tiết diện ống AB.
- Chọn mặt cắt 1-1 trùng với bề mặt chất lỏng của bình số 1
- Chọn mặt cắt 2-2 trùng với bề mặt chất lỏng của bình số 2
- Chọn mặt chuẩn 0-0 nằm trùng với bề mặt chất lỏng ở mặt cắt 1-1
�1 +
�1
�
+
�21
2�
+ Hb = �2 +
- Thay các đại lượng có sẵn vào phương trình:
�2
�
+
�22
2�
+ hL
+ Cột nước có chiều cao Hb = 20 m
+ Cao trình của mặt cắt 1-1 là 0 m so với cao trình ở mặt cắt 2-2
+ Tổn thất Hazel-Wiliam: hLdđ =
10,68�
�4,87
�
���
1,85
+ Tổn thất cục bộ lấy bằng 15% tổn thất dọc đường hcb = 0,15hLdđ
+ Tiết diện của bình A và B rất lớn nên vận tốc thay đổi tại mặt nước được
xem là không đổi
+ Áp suất tại mặt nước chất lỏng bằng
...
--------------------------------------
...ào biểu đồ sản phẩm Q=f(H) của các loại máy bơm, ta tiến
hành chọn các loại máy bơm. Máy bơm chọn được phải thỏa mãn các yêu cầu
như thế nào?
- Đảm bảo cung cấp đầy đủ lưu lượng theo như thiết kế
- Làm việc ở hiệu suất cao nhất
- Chi phí vận hành bơm phải thấp nhất có thể
- Bơm phải được sản xuất hàng loạt để dễ dàng thay đổi
- Đảm bảo chống được khí thực tốt và hiệu năng cao
- Đảm bảo chi phí và vốn đầu tư ít
- Bơm phải nhỏ gọn dễ lắp đặt
NGUYỄN THÀNH PHÁT - 22135032
11
GVHD: TS. NGUYỄN BÁ DUY
MÔN: TRẠM BƠM
Câu 9: Hãy nêu cách chọn cao trình đặt máy bơm cho trạm bơm?
- Đối với cao trình mặt nước bể hút: phải đặt ống hút thấp hơn so với mặt nước thấp
nhất để bơm đảm bảo điều kiện làm việc bình thường không sinh ra khí thực
- Các tính toán về cao trình đặt bơm phải tuân thủ các số liệu của các đường đặc tính
bơm và thông số đầu vào được đưa ra bởi các nhà sản xuất, nhà máy chế tạo có trách
nhiệm đưa các thông số, số liệu ban đầu
- Đặt bơm ở những vị trí đảm bảo chống ngập và chống thấm từ các tác nhân môi
trường
- Khi đặt bơm cần gia cố bơm thật kĩ lưỡng để trong quá trình vận hành không xảy ra
trường hợp xấu ảnh hưởng không tốt đến máy bơm như là bơm bị rung lắc do vận
hành, lệch khỏi bệ đỡ
- Theo tính toán có thể đặt độ cao bơm trên mặt nước bể hút hs>0 tuy nhiên vẫn có thể
dặt thấp hơn cao trình của bể hút để đảm bảo khỏi mồi nước ( đặc biệt là các trạm bơm
lớn) có thể dìm máy bơm luôn luôn ngập hs<0
- Đảm bảo về điều kiện kinh tế cần tính toán đầy đủ trường hợp thiết kế và kiểm tra
sau đó hãy đến lựa chọn
NGUYỄN THÀNH PHÁT - 22135032
12
GVHD: TS. NGUYỄN BÁ DUY
MÔN: TRẠM BƠM
Câu 10: Dùng hai máy bơm 10Д-6 có đường đặc tính như sau, làm việc chung
trên một đường ống đẩy (ghép song song) theo sơ đồ sau.
- Cao trình mực nước bể hút Zh=+10 m;
- Cao trình điểm nối ống đẩy chung (điểm M) ZM=+13m;
- Cao trình bể nước tháo Zt=+53m;
- Tổn thất cột nước trên ống hút và đoạn ống đẩy trước khi nối với ống chung
htOM=89Q2;
- Tổn thất cột nước ở ống đẩy chung (đoạn MN) htMN=167Q2.
1.Vẽ đường đặc tính khi làm việc chung hai máy bơm 10Д-6 khi lắp đặt
như trên.
2.Tìm điểm công tác chung và điểm công tác riêng của hai máy bơm.
Đường đặc tính máy bơm 10Д-6
NGUYỄN THÀNH PHÁT - 22135032
13
GVHD: TS. NGUYỄN BÁ DUY
MÔN: TRẠM BƠM
1. Vẽ đường đặc tính khi làm việc chung hai máy bơm 10Д-6 khi lắp đặt như trên.
- Vẽ đường đặt tính ống nước HOM = ZM - ZH + 89Q2 = 13-10+89Q2 = 3 + 89Q2
- Tìm cột nước bơm HM = H - HOM
- Khi đó: giữ nguyên HM gấp đối lưu lượng đói với sự làm việc của hai máy bơm
Q(l/s)
0
40
80
120
160
200
HQ(M)
71,5
75
73
68
57
41
HOM(m)
3
3,14
3,57
4,28
5,28
6,56
HM(m)
68,5
71,86
69,43
63,72
51,72
34,44
NGUYỄN THÀNH PHÁT - 22135032
14
GVHD: TS. NGUYỄN BÁ DUY
MÔN: TRẠM BƠM

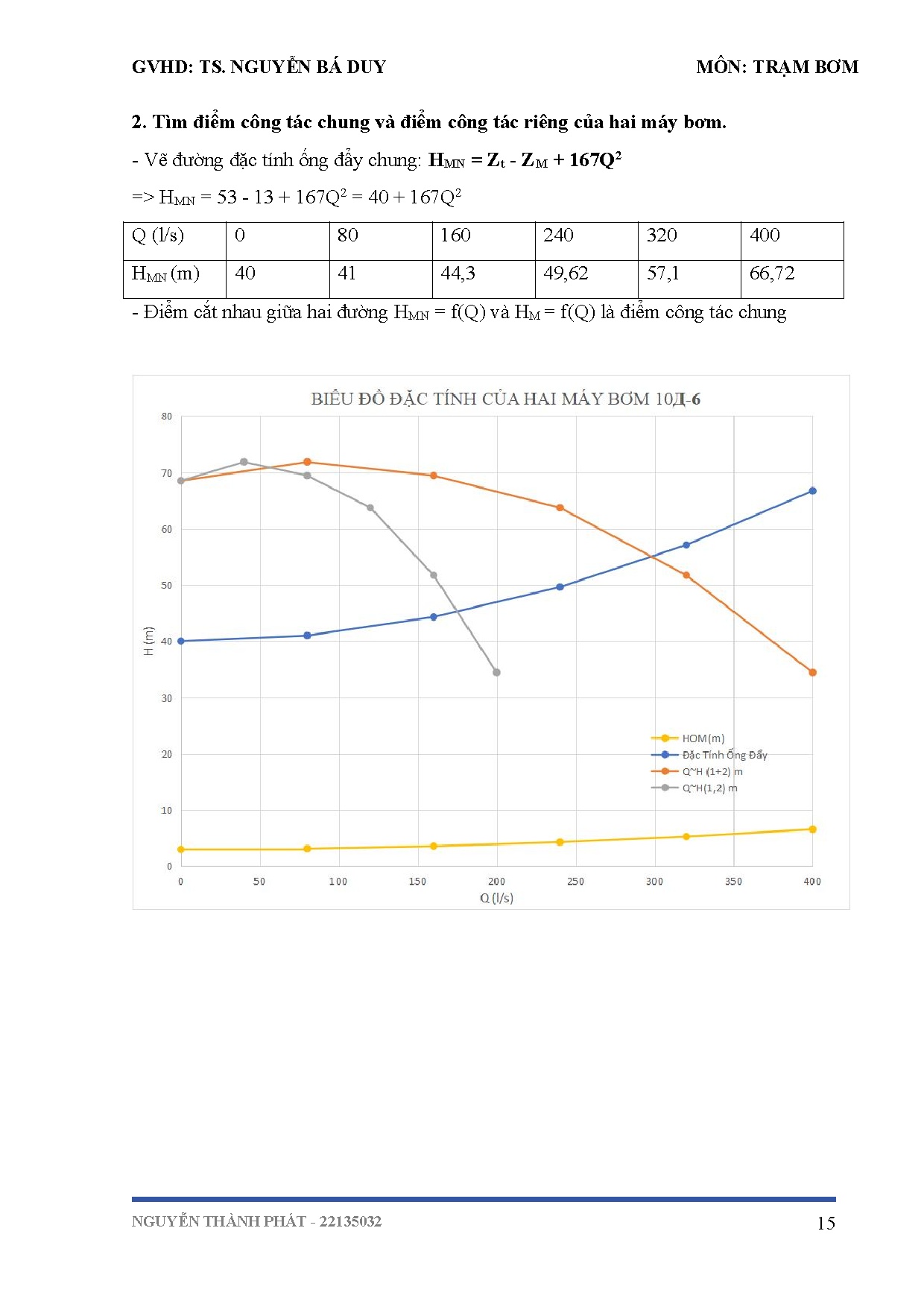

2. Tìm điểm công tác chung và điểm công tác riêng của hai máy bơm.
- Vẽ đường đặc tính ống đẩy chung: HMN = Zt - ZM + 167Q2
=> HMN = 53 - 13 + 167Q2 = 40 + 167Q2
Q (l/s)
0
80
160
240
320
400
HMN (m)
40
41
44,3
49,62
57,1
66,72
- Điểm cắt nhau giữa hai đường HMN = f(Q) và HM = f(Q) là điểm công tác chung
