TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA IN VÀ TRUYỀN THÔNG

ĐỒ ÁN TỐT NGHIỆP
XÂY DỰNG THƯ VIỆN BẢN VẼ CÓ KHẢ NĂNG THAY
ĐỔI KÍCH THƯỚC CÁC CHI TIẾT THÀNH PHẦN
CHO CÁC DẠNG HỘP CỨNG TẠI CÔNG TY CỔ
PHẦN IN HVH
GVHD:

THS. NGUYỄN THỊ LẠI GIANG

SVTH:

VŨ NGUYỄN TRỌNG NGHĨA
NGUYỄN THỊ DUYÊN
TRẦN MINH ĐÔNG QUÂN

NGÀNH:

CÔNG NGHỆ KỸ THUẬT IN (HỆ ĐTCLC)

KHÓA:

2021 - 2025

MSSV:

21158123
21158086
21158016

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA IN VÀ TRUYỀN THÔNG

ĐỒ ÁN TỐT NGHIỆP
XÂY DỰNG THƯ VIỆN BẢN VẼ CÓ KHẢ NĂNG THAY ĐỔI
KÍCH THƯỚC CÁC CHI TIẾT THÀNH PHẦN CHO CÁC
DẠNG HỘP CỨNG TẠI CÔNG TY CỔ PHẦN IN HVH

GVHD:

THS. NGUYỄN THỊ LẠI GIANG

SVTH:

VŨ NGUYỄN TRỌNG NGHĨA

NGÀNH:

MSSV:

NGUYỄN THỊ DUYÊN

21158086

TRẦN MINH ĐÔNG QUÂN

21158016

CÔNG NGHỆ KỸ THUẬT IN (HỆ ĐTCLC)
KHÓA:

21158123

2021 - 2025

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

THÀNH PHỐ HỒ CHÍ MINH

Độc lập – Tự do – Hạnh phúc

Khoa In và Truyền Thông

Tp. Hồ Chí Minh, ngày 23 tháng 06 năm 2025

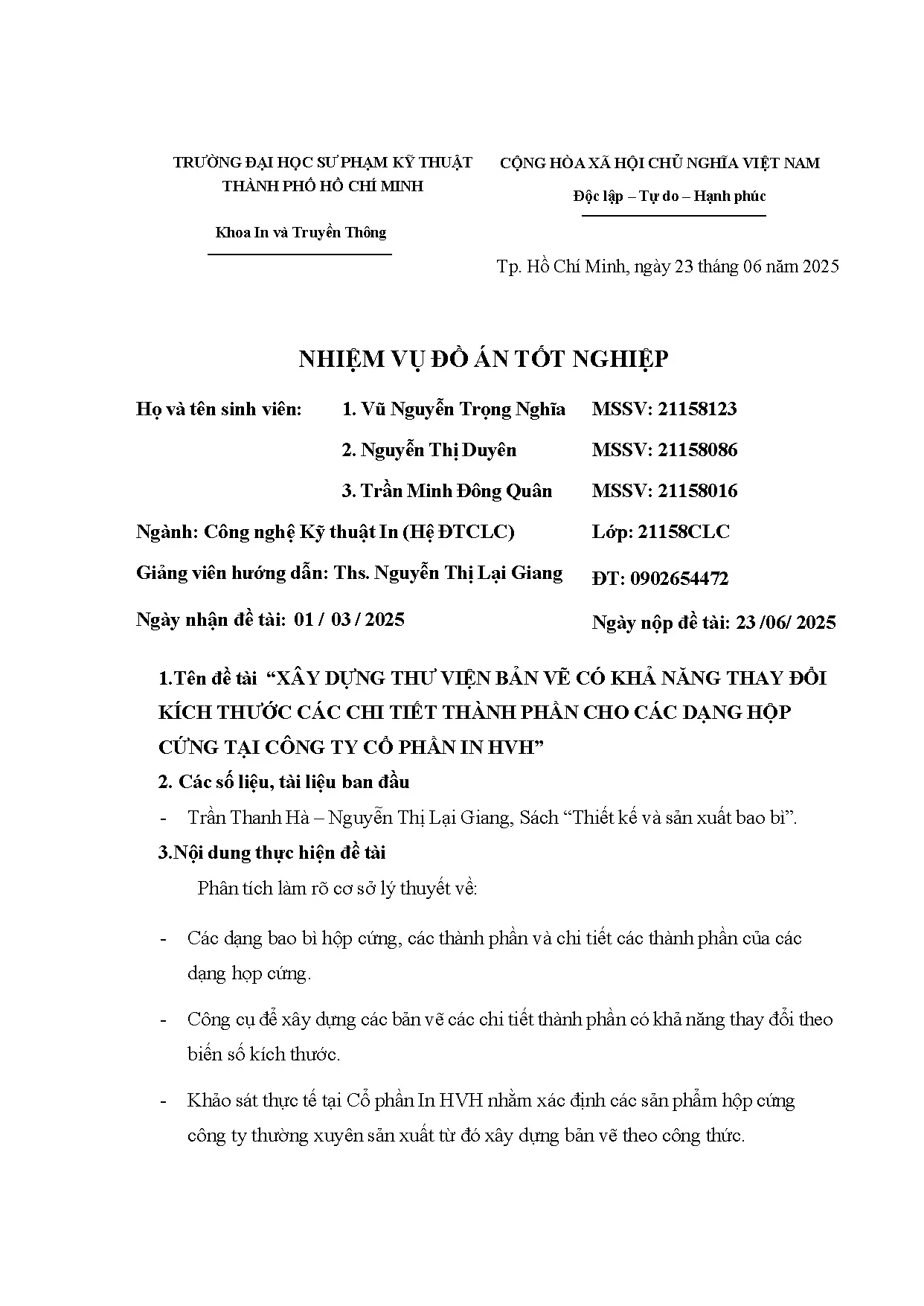

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên:

1. Vũ Nguyễn Trọng Nghĩa

MSSV: 21158123

2. Nguyễn Thị Duyên

MSSV: 21158086

3. Trần Minh Đông Quân

MSSV: 21158016

Ngành: Công nghệ Kỹ thuật In (Hệ ĐTCLC)

Lớp: 21158CLC

Giảng viên hướng dẫn: Ths. Nguyễn Thị Lại Giang

ĐT: 0902654472

Ngày nhận đề tài: 01 / 03 / 2025

Ngày nộp đề tài: 23 /06/ 2025

1.Tên đề tài “XÂY DỰNG THƯ VIỆN BẢN VẼ CÓ KHẢ NĂNG THAY ĐỔI
KÍCH THƯỚC CÁC CHI TIẾT THÀNH PHẦN CHO CÁC DẠNG HỘP
CỨNG TẠI CÔNG TY CỔ PHẦN IN HVH”
2. Các số liệu, tài liệu ban đầu
-

Trần Thanh Hà – Nguyễn Thị Lại Giang, Sách “Thiết kế và sản xuất bao bì”.

3.Nội dung thực hiện đề tài
Phân tích làm rõ cơ sở lý thuyết về:
-

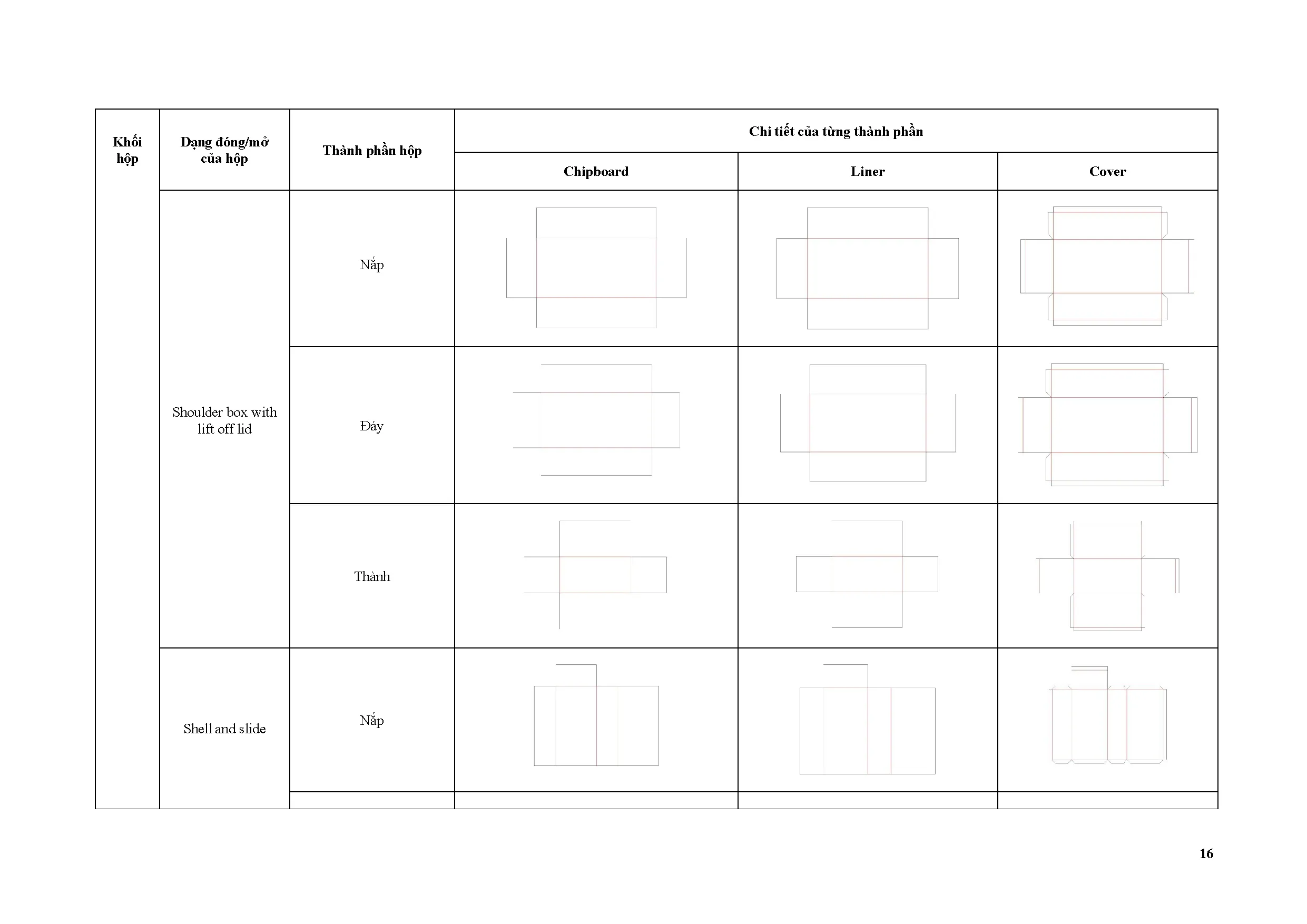

Các dạng bao bì hộp cứng, các thành phần và chi tiết các thành phần của các
dạng họp cứng.

-

Công cụ để xây dựng các bản vẽ các chi tiết thành phần có khả năng thay đổi theo
biến số kích thước.

-

Khảo sát thực tế tại Cổ phần In HVH nhằm xác định các sản phẩm hộp cứng
công ty thường xuyên sản xuất từ đó xây dựng bản vẽ theo công thức.

-

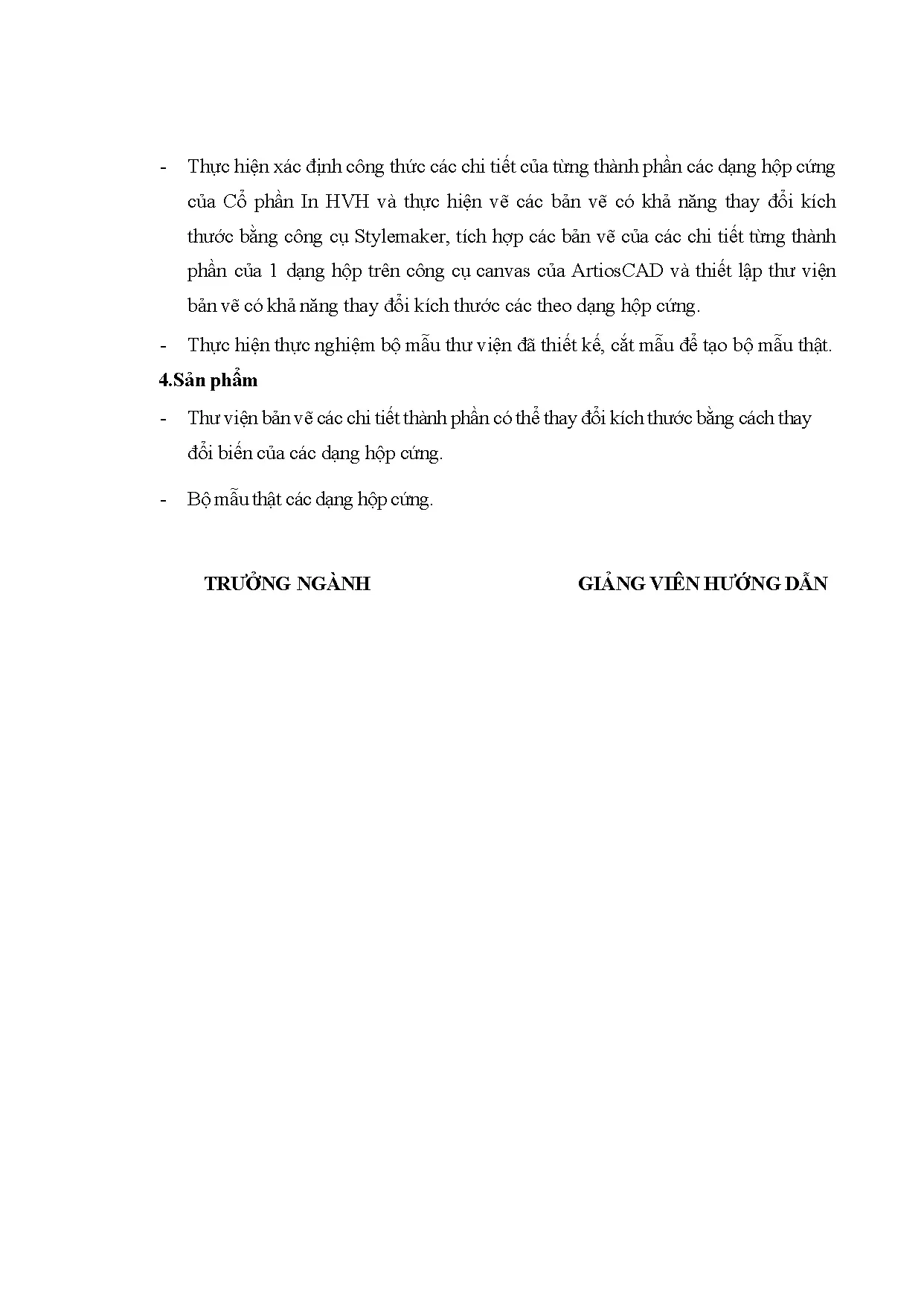

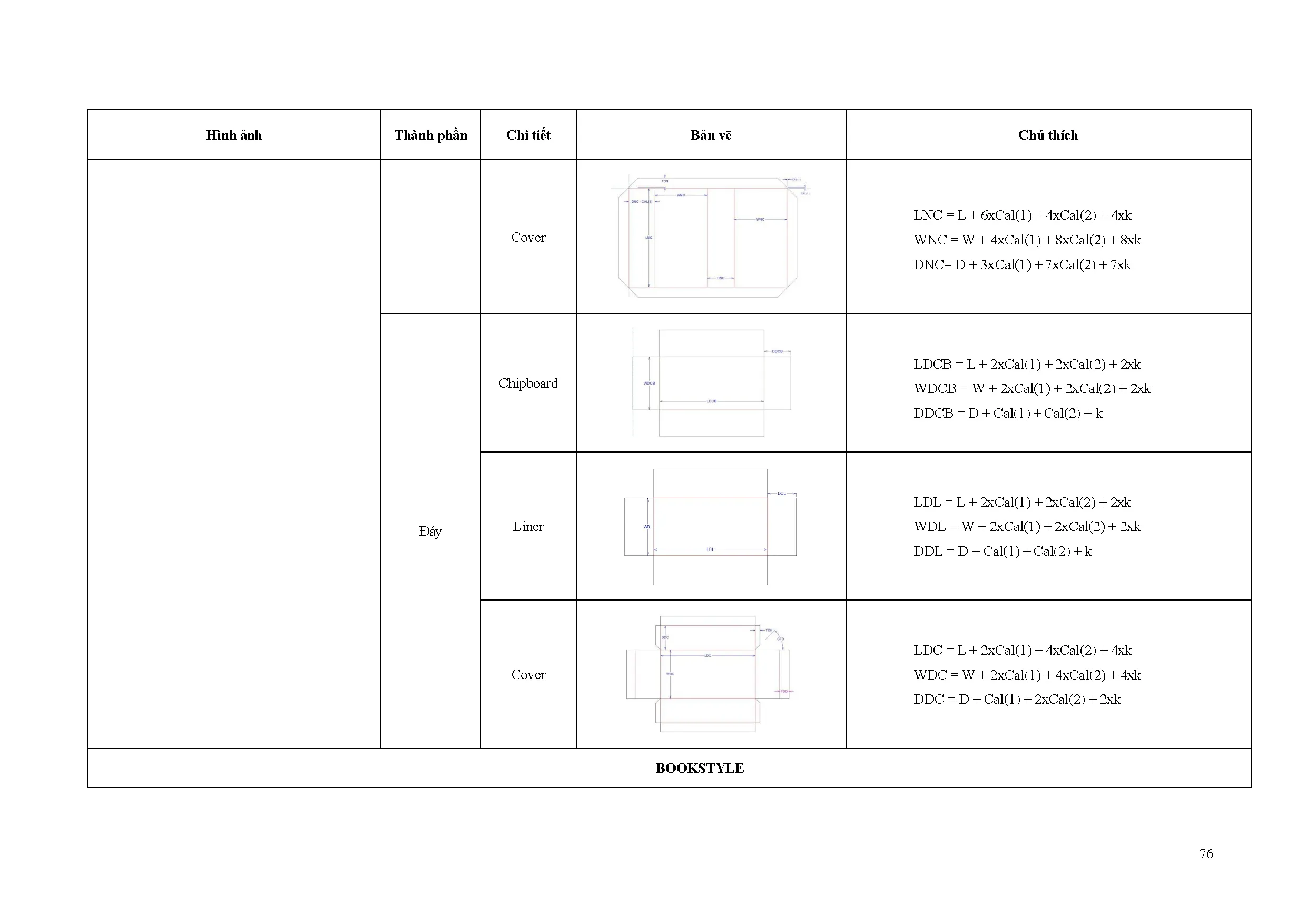

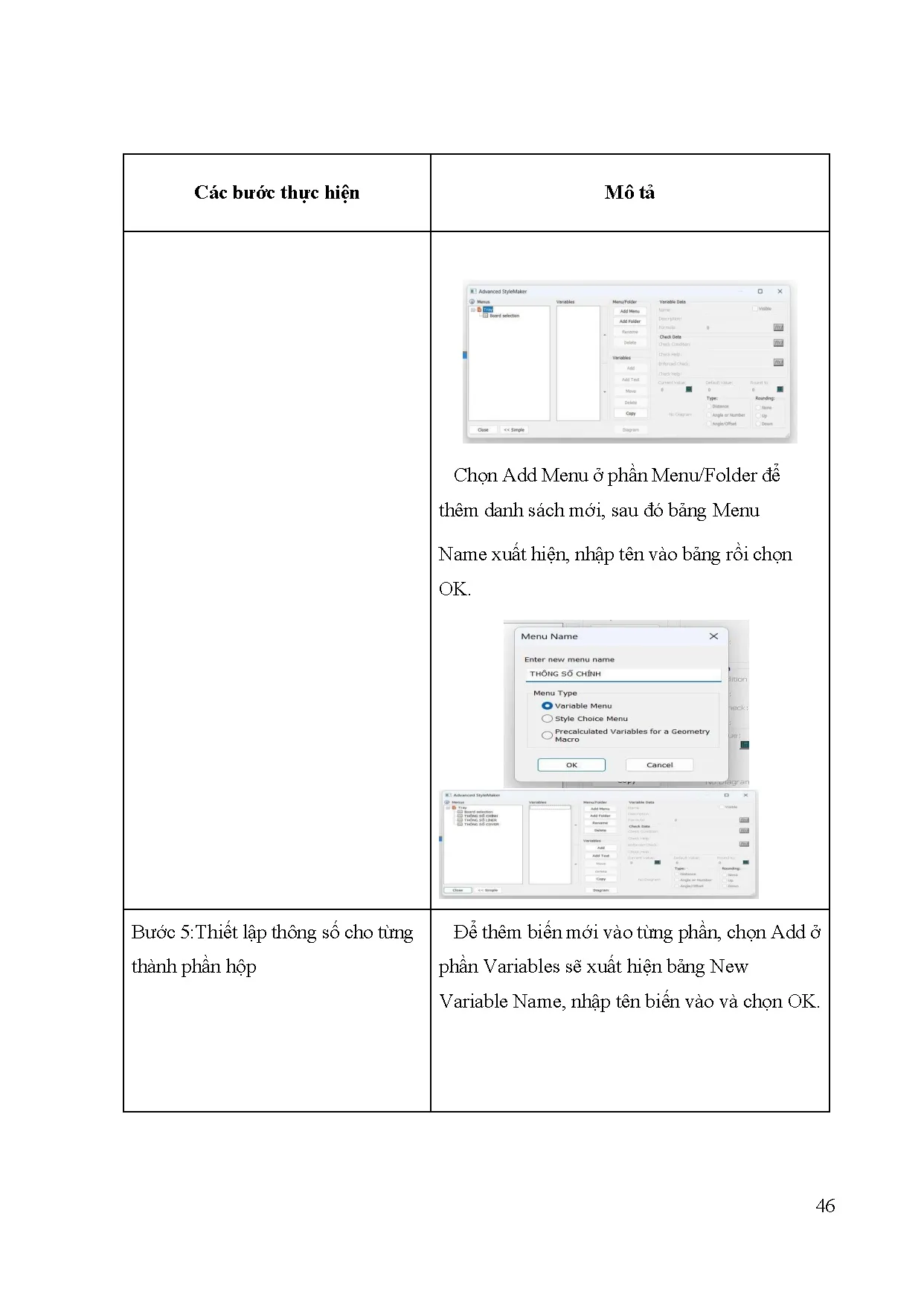

Thực hiện xác định công thức các chi tiết của từng thành phần các dạng hộp cứng
của Cổ phần In HVH và thực hiện vẽ các bản vẽ có khả năng thay đổi kích
thước bằng công cụ Stylemaker, tích hợp các bản vẽ của các chi tiết từng thành
phần của 1 dạng hộp trên công cụ canvas của ArtiosCAD và thiết lập thư viện
bản vẽ có khả năng thay đổi kích thước các theo dạng hộp cứng.

-

Thực hiện thực nghiệm bộ mẫu thư viện đã thiết kế, cắt mẫu để tạo
...

...
từ đó,
nhóm có thể tiến hành cắt mẫu ra được một số hộp cứng.

-

Tăng tốc độ thiết kế và sản xuất mẫu hộp từ vài giờ xuống còn vài phút cho mỗi
thay đổi kích thước, đồng thời giảm thiểu đáng kể sai số và công sức điều chỉnh
thủ công.

-

Tạo cơ sở dữ liệu mẫu có thể sử dụng lâu dài, phục vụ đa dạng các đơn hàng và
yêu cầu khác nhau, nâng cao năng lực sản xuất của doanh nghiệp.

99

TÀI LIỆU THAM KHẢO
Tiếng Việt
[1] Đề tài: “ ĐỀ XUẤT QUI TRÌNH THIẾT KẾ VÀ SẢN XUẤT HỘP CỨNG, SỬ
DỤNG TẤM SÓNG E THAY THẾ CHO TẤM CARTON CỨNG.”
Tiếng Anh
[1] Mark J.Kirwan (2013), “Handbook of Paper and Paperboard
Packaging Technology”, 705 pa

100

PHỤ LỤC
PHỤ LỤC 1 : HƯỚNG DẪN CÁCH THÊM DỮ LIỆU VẬT LIỆU
TRONG DATACENTER CHO PHẦN MỀM ARTIOSCAD
Bước thực hiện

Mô tả

Bước 1: Truy cập vào phần mềm
DataCenter.

Phụ lục 2
Bước 2: Vào Browers chọn Board.

Bước 3: Để tạo thêm loại vật liệu mới ta
chọn vào mục muốn thêm vật liệu sau đó
chuột phải chọn New - Board.

PL1-1

Bước thực hiện

Mô tả

Bước 4 : Nhập các thông số vật liệu như
là:
- Mã vật liệu ( Board Code)
- Mô tả vật liệu ( Deion)
- Định lượng vật liệu ( Caliper)
Sau khi hoàn thành việc tạo thông tin cho
vật liệu chọn

PL1-2

PHỤ LỤC 2: HƯỚNG DẪN THÊM, ĐỔI TÊN VÀ THAY ĐỔI VẬT LIỆU TỪNG
PART TRONG CANVAS
Bước thực hiện

Mô tả

Bước 1
- Mở phần mềm ArtiosCad
- New→Canvas

Bước 2:
- Một Part sẽ hiện ra
- Chuột phải vào Part chọn Isolate Part
để thiết kế

Bước 3: Sau khi thiết kế xong chọn
Part để tạo thêm một Part mới

PL2-1

Bước thực hiện

Mô tả

Bước 4:
-

Để đổi tên Part chọn

( Show or

Hide Parts List ).
-

Sau đó sẽ hiện lên bảng Parts List

-

Ấn hai lần vào Part muốn đổi tên
sau đó đổi tên và Enter.

Bước 5:
- Để đổi loại vật liệu, chuột phải vào
Part muốn đổi vật liệu chọn Part Board
Information.
- Sau đó bảng Part Board Information
sẽ hiện lên, chọn Part muốn đổi vật liệu
sau đó chọn vật liệu muốn đổi.

PL2-2

PHỤ LỤC 3: HƯỚNG DẪN CÔNG CỤ KIỂM TRA FILE ĐÃ
THIẾT KẾ.
Bước thực hiện

Mô tả

Bước 1:
- Sau khi thiết kế xong, để kiểm tra lại
vào mục Design chọn Design Checks

Bước 2:
- Nếu hiện No double lines were found
thì thiết kế chính xác
- Nếu hiện Double lines were found thì
thiết kế có đường đúp nên chọn Yes ở
phần Remove double lines sau đó chọn
OK.

PL3-1

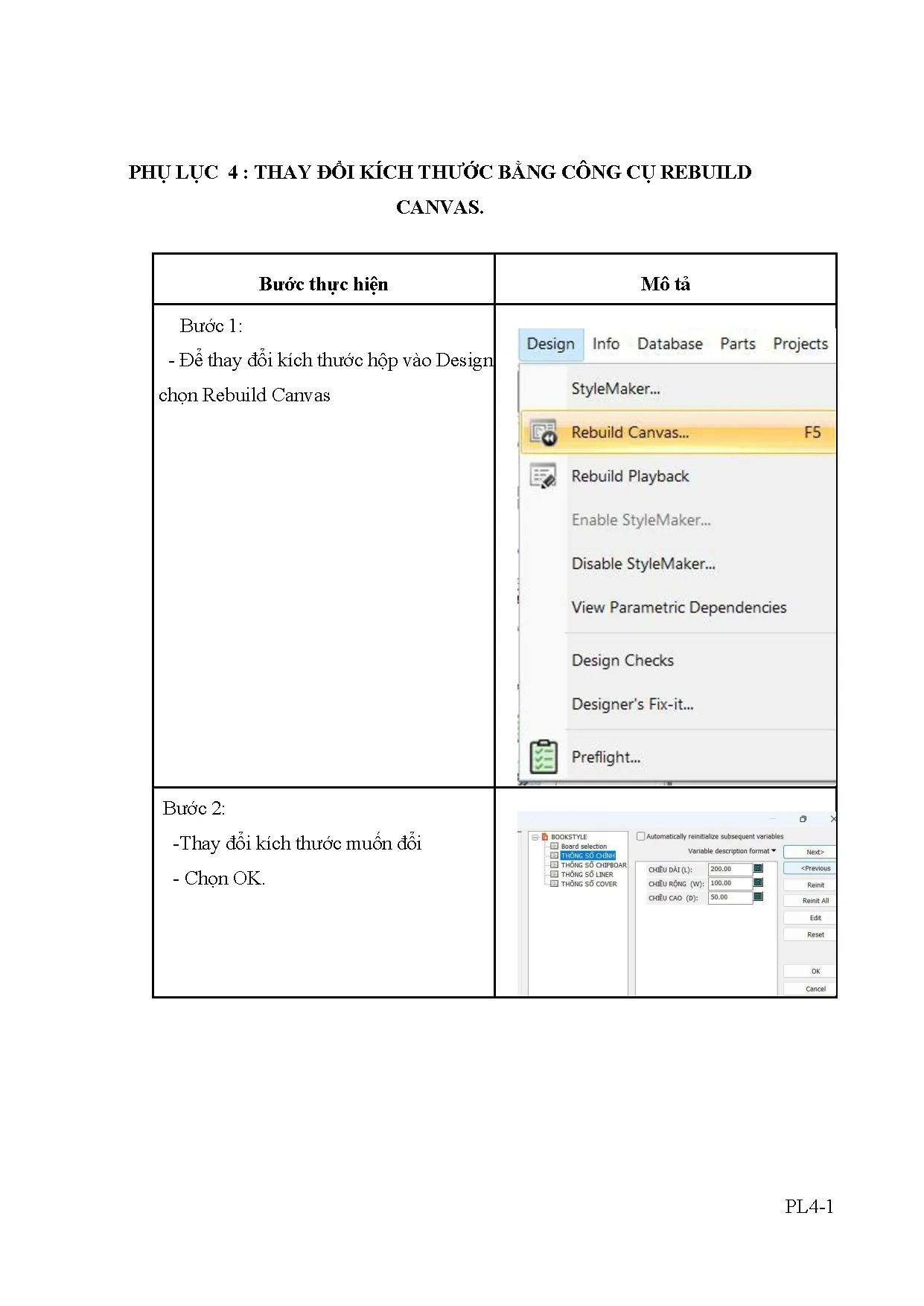

PHỤ LỤC 4 : THAY ĐỔI KÍCH THƯỚC BẰNG CÔNG CỤ REBUILD
CANVAS.

Bước thực hiện

Mô tả

Bước 1:
- Để thay đổi kích thước hộp vào Design
chọn Rebuild Canvas

Bước 2:
-Thay đổi kích thước muốn đổi
- Chọn OK.

PL4-1
