Đồ án tốt nghiệp ngành Công nghệ truyền thông - Thiết kế và thi công hệ thống cảnh báo lỗi nhà máy may sử dụng công nghệ truyền thông Lora - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	5.89 MB
Số trang	68
Ngành	Công nghệ truyền thông (2025)

Lượt xem	1
Ngày đăng	06/02/2026

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN ĐIỆN TỬ
BỘ MÔN KỸ THUẬT ĐIỆN TỬ - VIỄN THÔNG

ĐỒ ÁN TỐT NGHIỆP
THIẾT KẾ VÀ THI CÔNG HỆ THỐNG CẢNH BÁO LỖI NHÀ MÁY MAY
SỬ DỤNG CÔNG NGHỆ TRUYỀN THÔNG LORA
NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ - TRUYỀN THÔNG
SVTH:
MSSV:

NGUYỄN TẤN TRIỀU
11141319

SVTH:
MSSV:

PHẠM QUANG SÁNG
11141308

GVHD:

ThS. TRƯƠNG NGỌC ANH

TP. HỒ CHÍ MINH – 06/2017

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN ĐIỆN TỬ
BỘ MÔN KỸ THUẬT ĐIỆN TỬ - VIỄN THÔNG

ĐỒ ÁN TỐT NGHIỆP
THIẾT KẾ VÀ THI CÔNG HỆ THỐNG CẢNH BÁO LỖI NHÀ MÁY MAY
SỬ DỤNG CÔNG NGHỆ TRUYỀN THÔNG LORA
NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ - TRUYỀN THÔNG
SVTH:
MSSV:

NGUYỄN TẤN TRIỀU
11141319

SVTH:
MSSV:

PHẠM QUANG SÁNG
11141308

GVHD:

ThS. TRƯƠNG NGỌC ANH

TP. HỒ CHÍ MINH – 06/2017

PHIẾU GIAO NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
1. Thông tin sinh viên
- Họ và tên sinh viên : Nguyễn Tấn Triều
MSSV:
11141319
Email: [email protected] Điện thoại: 0935.062.851
- Họ và tên sinh viên : Phạm Quang Sáng MSSV:
11141308
Email: [email protected] Điện thoại: .01684577862
2. Thông tin đề tài
- Tên của đề tài: THIẾT KẾ VÀ THI CÔNG HỆ THỐNG CẢNH BÁO LỖI SỬ
DỤNG CÔNG NGHỆ TRUYỀN THÔNG LORA.
- Mục đích của đề tài: XÂY DỰNG HỆ THỐNG CẢNH BÁO SỰ CỐ, TRUYỀN
THÔNG Ở NHỮNG KHU VỰC RỘNG LỚN.
- Thời gian thực hiện: Từ ngày / 3/2017 đến /6 /2017
- Đồ án tốt nghiệp được thực hiện tại: Bộ môn Điện Tử Viễn Thông, Khoa Điện Điện Tử, Trường Đại Học Sư Phạm Kỹ Thuật Tp. Hồ Chí Minh.
3. Các nhiệm vụ cụ thể của đề tài
- Nhiệm vụ 1: Giao tiếp giữa các Client-Client-Server
- Nhiệm vụ 2: Hiển thị thông tin trên Web và xuất ngõ ra báo động khi có sự cố
4. Lời cam đoan của sinh viên
Chúng tôi – Nguyễn Tấn Triều và Phạm Quang Sáng cam đoan Đồ án tốt nghiệp
(ĐATN) là công trình nghiên cứu của chúng tôi, dưới sự hướng dẫn của thạc sỹ
Trương Ngọc Anh. Kết quả công bố trong ĐATN là trung thực và không sao chép
từ bất kỳ công trình nào khác.
Tp.HCM, ngày tháng năm 2017
SV thực hiện đồ án
(Ký và ghi rõ họ tên)

Nguyễn Tấn Triều – Phạm Quang Sáng
Giáo viên hướng dẫn xác nhận bản báo cáo đã hoàn thành việc chỉnh sửa theo đề nghị
của Hội đồng đánh giá đồ án tốt nghiệp:
…………………………………………………………………………………………
Xác nhận của Bộ Môn

Tp.HCM, ngày tháng năm 2017
Giáo viên hướng dẫn
((Ký, ghi rõ họ tên và học hàm - học vị)

`
LỜI CẢM ƠN
Trong thời gian làm đồ án tốt nghiệp, nhóm thực hiện đề tài đã nhận được nhiều
sự giúp đỡ, đóng góp ý kiến và chỉ bảo nhiệt tình của thầy cô, g
...

...
ến nồng độ không khí có dòng tiêu
thụ hơi lớn (70mA) nên khối cảnh báo vẫn chưa tối ưu hóa việc tiết kiệm pin cho
hệ thống.
Trong các thiết kế còn sử dụng nhiều module mua ngoài. Vẫn còn sử dụng
nguồn ngoài trên các mạch chưa có bộ chuyển AC – DC.
Tiết kiệm pin cho trạm cảnh báo vẫn chưa tối ưu.
Hệ thống mang tính mô hình chưa thể ứng dụng trong thực tế.

6.1.3 Kết luận
Thành công trong việc thiết kế và thi công một sản phẩm với kích thước
nhỏ gọn theo yêu cầu đặt ra.
Sản phẩm có khả năng ứng dụng vào thực tế có thể lắp đặt ở những vùng
rộng lớn, giúp ích cho cộng đồng, xã hội.
Giá thành để duy trì hệ thống thấp.
Ứng dụng được những kiến thức được học để thực hiện tốt đề tài và hoàn
thành đúng yêu cầu đề ra.
Nghiên cứu, học hỏi được nhiều kinh nghiệm và kiến thức bổ ích, trau dồi
kỹ năng hoạt động độc lập và giải quyết vấn đề, khám phá thêm những vấn đề
mới.

54

`
6.2

HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI

Từ các vấn đề đã hoàn thành và các hạn chế, tôi nhận thấy cần nhiều cải tiến
để đi được vào thực tế. Hệ thống được xây dựng theo mô hình IoT nên khả năng
phát triển là rất lớn.
 Gia tăng xử lí tín hiệu ngõ vào cho các dự án lớn.
 Tối ưu thời gian pin của các mạch cảm biến từ khoảng vài ngày đến một
tháng lên tới từ vài tháng đến vài năm.
 Thêm vào các tính năng cảnh báo mới như gọi điện, thiết kế lại các
website và các ứng dụng di động thân thiện hơn với người dùng.
 Tạo bảo mật cho hệ thống.

55

`
Tài liệu tham khảo.
Tiếng Việt
[1] Pha ̣m Quang Huy – Lê Cảnh Trung , “Lập trình điề u khiể n với Arduino ”,
Nhà xuất bản KHOA HỌC VÀ KỸ THUẬT, Việt Nam.
[2] Nguyễn Đình Phú, “Giáo trình Vi xử lý – Vi điều khiển”, 2013, trường Đại
Học Sư Phạm Kỹ Thuật thành phố Hồ Chí Minh, Việt Nam.
Tiếng Anh
[1] Brian Evans, “Arduino Programming Notebook”, 2012.

Website
[1]
https://www.arduino.cc/ - Thư viện và lập trình Arduino.
[2]
http://arduino.vn/
- Lập trình Arduino.
[3]
https://www.lora-alliance.org/
[4]
http://www.semtech.com/wireless-rf/internet-ofthings/what-is-lora/
- Các khái niệm về LoRa.
[5]
http://gap4tech.com/
- Datasheet LoRa

56

`

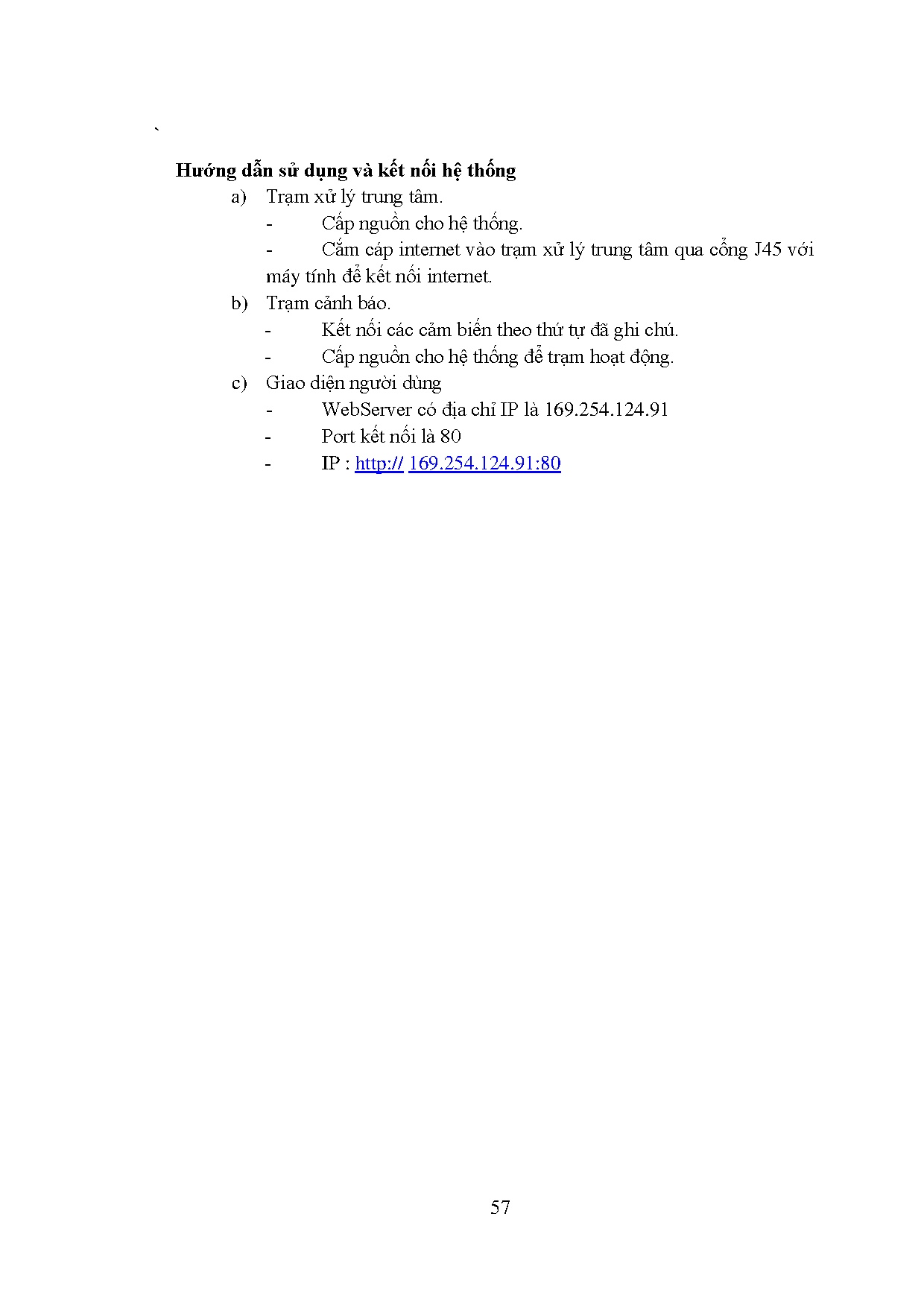

Hướng dẫn sử dụng và kết nối hệ thống
a) Trạm xử lý trung tâm.
Cấp nguồn cho hệ thống.
Cắm cáp internet vào trạm xử lý trung tâm qua cổng J45 với
máy tính để kết nối internet.
b) Trạm cảnh báo.
Kết nối các cảm biến theo thứ tự đã ghi chú.
Cấp nguồn cho hệ thống để trạm hoạt động.
c) Giao diện người dùng
WebServer có địa chỉ IP là 169.254.124.91
Port kết nối là 80
IP : http:// 169.254.124.91:80

57
