TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP
SO SÁNH CHẤT LƯỢNG IN GIỮA KỸ THUẬT IN OFFSET
VÀ KỸ THUẬT SỐ
SVTH 1: NGUYỄN VŨ PHƯƠNG TOÀN
MSSV: 19158082
SVTH 2: TRƯƠNG ANH NHẠC
MSSV: 19158062
SVTH 3: TRẦN ĐĂNG KHOA
MSSV: 19158046
Khóa: 2019 – 2023
Ngành: CÔNG NGHỆ KỸ THUẬT IN
GVHD: ThS. CHẾ QUỐC LONG

TP. HỒ CHÍ MINH, tháng 07 năm 2023

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

TP. Hồ Chí Minh, ngày 21 tháng 07 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên thực hiện 1: NGUYỄN VŨ PHƯƠNG TOÀN

MSSV: 19158082

Sinh viên thực hiện 2: TRƯƠNG ANH NHẠC

MSSV: 19158062

Sinh viên thực hiện 3: TRẦN ĐĂNG KHOA

MSSV: 19158046

Ngành: CÔNG NGHỆ KỸ THUẬT IN

Khóa: 2019 – 2023

Giáo viên hướng dẫn: TH.S CHẾ QUỐC LONG
Điện thoại: 0913 922 377
Ngày nhận đề tài:

Ngày nộp đề tài: 21/07/2023

1. Tên đề tài: “SO SÁNH CHẤT LƯỢNG IN GIỮA KỸ THUẬT IN OFFSET
VÀ KỸ THUẬT SỐ”.
2. Các số liệu, tài liệu ban đầu
- Tiêu chuẩn kỹ thuật ISO 12647-2, GRACoL 2013.
- Giáo trình Quản lý &amp Kiểm tra chất lượng sản phẩm in.
- Giáo trình Hướng dẫn sử dụng và phân tích thang đo.
- Giáo trình Vật liệu in.
- Hướng dẫn sử dụng phần mềm I1Profiler, ColorThink Pro.
- Hướng dẫn sử dụng thiết bị đo Teckon SpectroDens, I1pro.
3. Nội dung thực hiện đề tài
- Hệ thống kiến thức về nguyên lý của hai kỹ thuật in Offset và Kỹ thuật số.
- Nghiên cứu và phân tích những yếu tố ảnh hưởng đến quá trình in của hai kỹ
thuật in.
- Phân tích các tiêu chí đánh giá chất lượng in và xây dựng Testform đánh giá.
- Xác định điều kiện in, chế bản, điều kiện nhà xưởng (thông số các thiết bị in,
chế bản và thiết bị đo) ở Khoa In và Truyền Thông.

i

- Phân tích và so sánh kết quả thực nghiệm và đưa ra những đánh giá dựa vào số
liệu cụ thể.
4. Sản phẩm
- Các đối tượng và tiêu chí kiểm tra chất lượng in của hai kỹ thuật in.
- Testform Offset và Kỹ thuật số với các đối tượng phục vụ cho việc thực nghiệm
và đánh giá chất lượng in.
- Số liệu cụ thể qua ba lần thực nghiệm với:
• Thực nghiệm lần 1: Đánh giá sự ổn định của hai thiết bị in
• Thực nghiệm lần 2: So sánh chất lượng in của hai kỹ thuật in
• Thực nghiệm lần 3: In ấn phẩm thương mại nhằm đưa ra bảng phân tích tiêu
chí lựa chọn thiết bị phù hợp với từng dòng sản phẩm.
TRƯỞNG NGÀNH

GIÁO VIÊN HƯỚNG DẪN

ii

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

PHIẾU ĐÁNH GIÁ ĐỒ ÁN TỐT NGHIỆP
(DÀNH CHO GIÁO VIÊN HƯỚNG DẪN)

TÊN ĐỀ TÀI: SO SÁNH CHẤT LƯỢNG IN G
...

...
từng kênh màu

Chọn Tool – Calibrate – Manage, để tạo hồ sơ
giấy để tuyến tính kênh màu.

95

Tạo loại vật liệu phù hợp dựa trên các loại vật liệu
do hãng cung cấp và chọn OK

Đặt tên phù hợp và giữ những thông số mặt định
• Halftone : 200dot
• Media type: Plain
• Coating: Coated
• Media weight: 106 – 128 gsm
Sau đó chọn Continue để tiếp tục

96

Lựa chọn khay giấy phù hợp với vật liệu in được
thiết lập trong phần Paper source
Lựa chọn thiết bị đo cho quá trình Calibration và
chọn Continue

Chart màu được in ra và tiến hành quét theo hướng
dẫn
Lưu ý: Calibrate thiết bị trước khi quét

97

Sau khi quét xong bảng màu, nhận kết quả đo bằng
cách View Measurements
Ở bước này, hệ thống yêu cầu tạo hồ sơ giấy mới
dựa trên loại vật liệu theo hệ thống, vui lòng chọn
loại vật liệu phù hợp

Thiết lập giá trị Density mong muốn – sau đó chọn
OK để kết thúc phần tuyến tính kênh màu.

98

1.3. Xác định giới hạn tổng lượng mực – Total Ink Limit

Xác định lại giới hạn tổng lượng mực trên 4 kênh
màu lại trước khi tiến hành quá trình in bài mẫu.

Chọn hồ sơ giấy đã tiến hành Lineazation
Chọn thiết bị đo phù hợp

99

Tiến hành đo và nhận kết quả đánh giá

Kết quả đánh giá không chênh lệch quá cao so với
giá trị Target 10%
Kết thúc quá trình kiểm tra và quá trình
Calibration

100

PHỤ LỤC 3. QUY TRÌNH TẠO ICC PROFILE BẰNG I1PROFILER
Khởi động phần mềm, kết nối máy đo với máy
tính đã cài phần mềm I1Profiler
Chọn chế độ hiển thị Advanced, thiết bị đo là
i1Pro 2.
Chọn Proofing để tạo Profile cho máy in.

Chọn Test Chart IT8. 7-4 CMYK random.
Chọn Next để tiếp tục bước tiếp theo.

101

Chọn thiết bị đo i1Pro 2, khổ in để
chart được hiển thị lên 1 trang.
Chọn Next để tiếp tục bước tiếp theo.

Để máy đo i1Pro 2 lên tấm đế trắng có
sẵn của máy, nhấn nút bên hông đến
khi báo đèn xanh.

102

Nhấn vào biểu tượng Calibration và
tiến hành kéo quét từng dải màu theo
thứ tự trên tờ in bằng thước.
Chọn Next sau khi hoàn tất tiến trình
đo.

103

Chọn nguồn sáng để xem bài in.
Chọn Next tiếp tục đến bước tiếp theo.

Căn chỉnh lại profile nếu chưa hài lòng.
Chọn Next để tiếp tục tới bước tiếp
theo.

104

Đặt tên cho profile và chọn and
save profile.
Chờ profile được lưu đến 100% và
hoàn tất.
ICC Profile mới tạo sẽ được tạo ra
theo đường dẫn
C:\\Windows\\System32\\spool\\drivers
\\color trong máy tính.

105

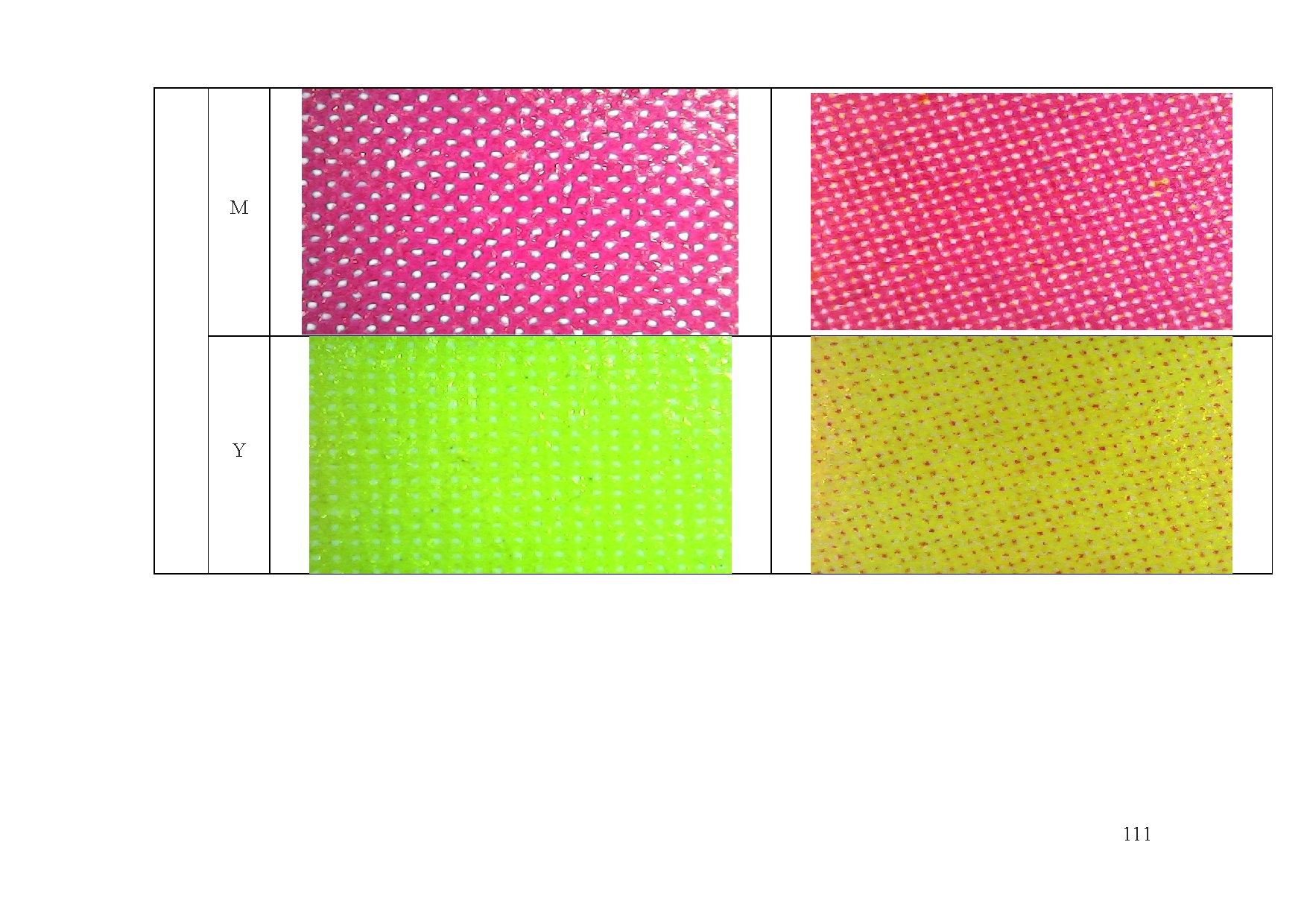

PHỤ LỤC 4. HÌNH ẢNH CHẤT LƯỢNG ĐIỂM TRAME
OFFSET

KỸ THUẬT SỐ

K

Ô
25%

C

106

M

Y

107

K

Ô
50%

C

108

M

Y

109

K

Ô
75%

C

110

M

Y

111
