Đồ án tốt nghiệp - Khảo sát giá trị Ink Trapping, gia tăng tầng thứ trên tờ in OVĐXQTKSITGTTTTSXIMIO

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA IN VÀ TRUYỀN THÔNG
-????-

ĐỒ ÁN TỐT NGHIỆP

KHẢO SÁT GIÁ TRỊ INK TRAPPING, GIA TĂNG
TẦNG THỨ TRÊN TỜ IN OFFSET VÀ ĐỀ XUẤT
QUY TRÌNH KIỂM SOÁT INK TRAPPING, GIA
TĂNG TẦNG THỨ TRONG SẢN XUẤT IN MÁY IN
OFFSET
SVTH1: NGUYỄN TẤN PHƯỚC
MSSV: 20158174
SVTH2: PHẠM HỒNG TRANG THÀNH
MSSV: 20158178
SVTH3: HUỲNH THỊ HỒNG THẮM
MSSV: 20158181
Khoá: 2020 – 2024
Ngành: CÔNG NGHỆ KĨ THUẬT IN
GVHD: TH.S TRƯƠNG THẾ TRUNG
Tp.Hồ Chí Minh, tháng 7 năm 2024

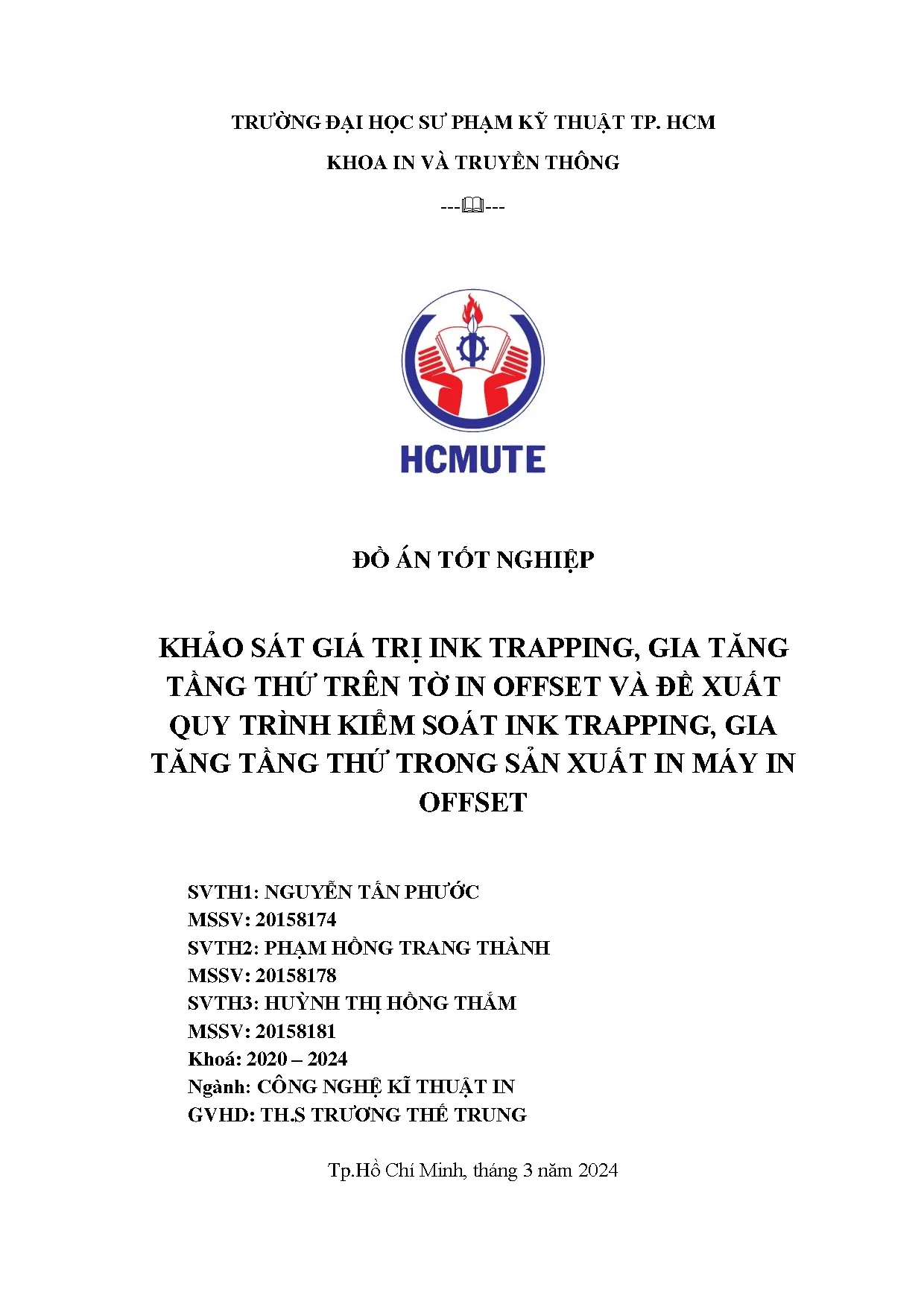

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA IN VÀ TRUYỀN THÔNG
-????-

ĐỒ ÁN TỐT NGHIỆP

KHẢO SÁT GIÁ TRỊ INK TRAPPING, GIA TĂNG
TẦNG THỨ TRÊN TỜ IN OFFSET VÀ ĐỀ XUẤT
QUY TRÌNH KIỂM SOÁT INK TRAPPING, GIA
TĂNG TẦNG THỨ TRONG SẢN XUẤT IN MÁY IN
OFFSET
SVTH1: NGUYỄN TẤN PHƯỚC
MSSV: 20158174
SVTH2: PHẠM HỒNG TRANG THÀNH
MSSV: 20158178
SVTH3: HUỲNH THỊ HỒNG THẮM
MSSV: 20158181
Khoá: 2020 – 2024
Ngành: CÔNG NGHỆ KĨ THUẬT IN
GVHD: TH.S TRƯƠNG THẾ TRUNG
Tp.Hồ Chí Minh, tháng 3 năm 2024

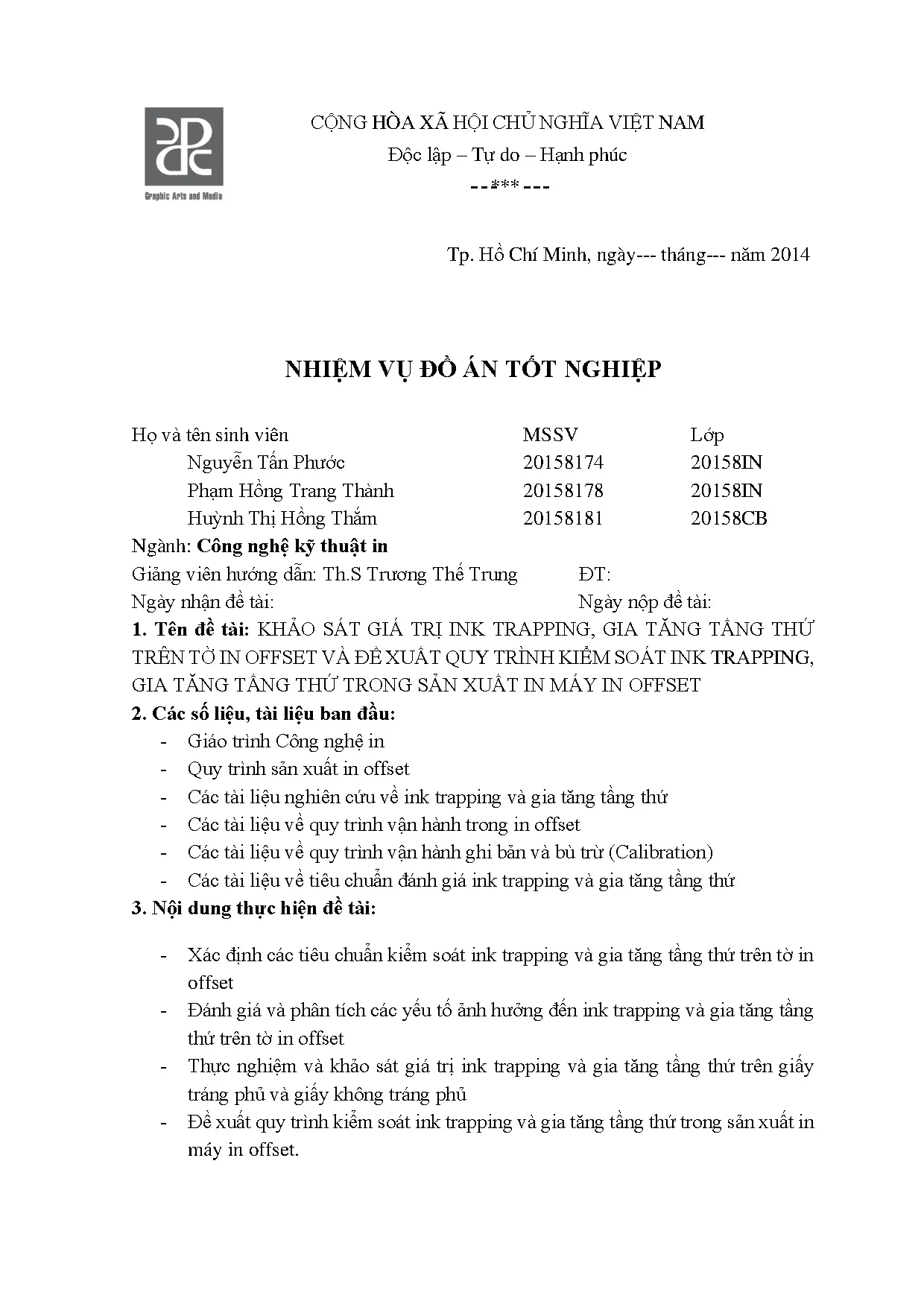

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***
Tp. Hồ Chí Minh, ngày- tháng- năm 2014

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên
MSSV
Lớp
Nguyễn Tấn Phước
20158174
20158IN
Phạm Hồng Trang Thành
20158178
20158IN
Huỳnh Thị Hồng Thắm
20158181
20158CB
Ngành: Công nghệ kỹ thuật in
Giảng viên hướng dẫn: Th.S Trương Thế Trung
ĐT:
Ngày nhận đề tài:
Ngày nộp đề tài:
1. Tên đề tài: KHẢO SÁT GIÁ TRỊ INK TRAPPING, GIA TĂNG TẦNG THỨ
TRÊN TỜ IN OFFSET VÀ ĐỀ XUẤT QUY TRÌNH KIỂM SOÁT INK TRAPPING,
GIA TĂNG TẦNG THỨ TRONG SẢN XUẤT IN MÁY IN OFFSET
2. Các số liệu, tài liệu ban đầu:
- Giáo trình Công nghệ in
- Quy trình sản xuất in offset
- Các tài liệu nghiên cứu về ink trapping và gia tăng tầng thứ
- Các tài liệu về quy trình vận hành trong in offset
- Các tài liệu về quy trình vận hành ghi bản và bù trừ (Calibration)
- Các tài liệu về tiêu chuẩn đánh giá ink trapping và gia tăng tầng thứ
3. Nội dung thực hiện đề tài:
-

Xác định các tiêu chuẩn kiểm soát ink trapping và gia tăng tầng thứ trên tờ in
offset
Đánh giá và phân tích các yếu tố ảnh hưởng đến ink trapping và gia tăng tầng
thứ trên tờ in offset
Thực nghiệm và khảo sát giá trị ink trapping và gia tăng tầng thứ trên giấy
tráng phủ và giấy không tráng phủ
Đề xuất quy trình kiểm soát ink trapping và gia tăng tầng thứ trong sản xuất in
máy in offset.

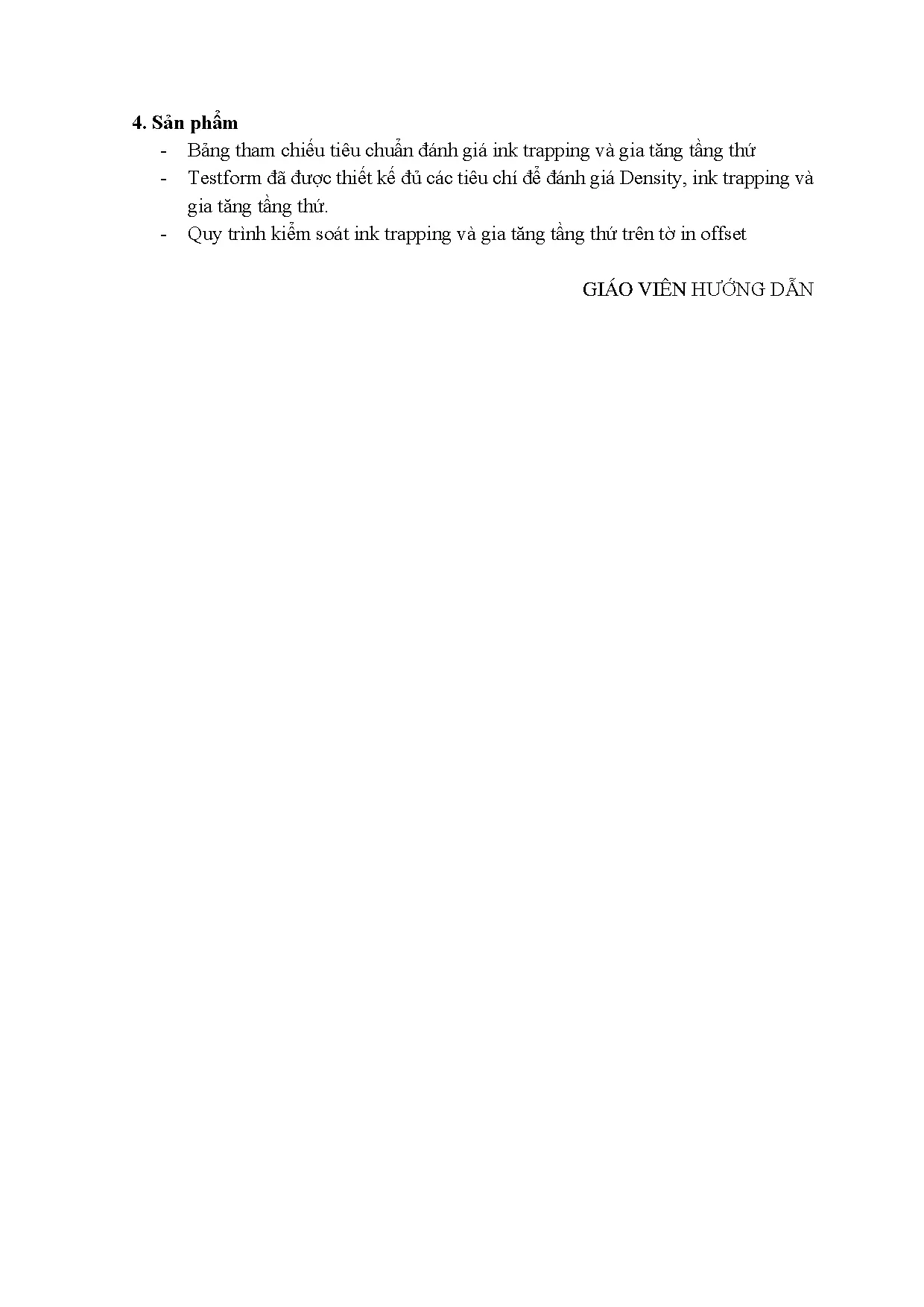

4. Sản phẩm
- Bảng tham chiếu tiêu chuẩn đánh giá ink trapping và gia tăng tầng thứ
- Testform đã được thiết kế đủ các tiêu chí để đánh giá Density, ink trappin
...

...
và
nhận xét.

-

Ở công đoạn bù trừ GTTT thiết lập trên RIP MetaDimesion, đường cong bù
trừ GTTT phụ thuộc vào giá trị mà phần mềm tính toán được, không thể tác
động một cách có chủ ý ở từng vùng. Vì thực tế có những vùng trước khi bù
trừ đã ổn nhưng vẫn bị phần mềm tính toán bù trừ làm giảm hiệu quả bài in ở
vùng đó.

100

-

Đề tài thực nghiệm trên giấy tráng phủ và không tráng phủ nhưng chỉ mới
đánh giá trên một loại trame duy nhất là AM

4.2.2 Hướng phát triển đề tài
Từ những hạn chế trên của đề tài, ta có xem xét cải thiện và phát triển đề tài
theo hướng sau:
-

Thực nghiệm và so sánh giá trị ink trapping qua các công thức khác như Ritz,
Brunner,.. để cải thiện đa dạng hơn về số liệu. Từ đó, lựa chọn hiệu quả để
kiểm soát giá trị này

-

Quản lý thời gian hiệu quả hơn: xây dựng kế hoạch và tổ chức công việc cân
bằng, hiệu quả.

-

Mở rộng phạm vi thực nghiệm trên nhiều loại tram: xem xét trên nhiều loại
tram, kiểm tra sự ảnh hưởng có chúng đến bài in. Từ đó, có thể linh hoạt sử
dụng các loại tram vào từng mục đích

-

Dự trù vật liệu và tăng số lượng in: Dự trù vật liệu giúp tăng số lượng in và ổn
định hơn trong canh chỉnh. Ngoài ra, tăng số lượng mẫu in giúp có số liệu rõ
ràng, chính xác, tăng độ tin cậy hơn cho kết quả thực nghiệm. Bù trừ nhiều lần
giúp giá trị gia tăng tầng thứ đạt chuẩn nhất theo tiêu chuẩn.

101

PHỤ LỤC
1. Thông số kỹ thuật máy ghi Suprasetter A105

Thông số kỹ thuật
Bước sóng ghi, nm

830

Khổ bản tối đa, mm

930 x 1140

Khổ bản tối thiểu, mm

323 x 370

Độ phân giải ghi, dpi

2540

Độ phân giải trame, lpi

85, 100, 150, 175, 200 và max 400

Tốc độ ghi kẽm, bản/giờ

21

Độ dày bản in, mm

0.15 – 0.35

Loại trống

Trống ngoại

2. Thông số kỹ thuật máy hiện G&ampJ Raptor 85T:

102

Thông số kĩ thuật
Loại bản

Bản nhiệt Thermal đế nhôm

Độ dày bản, mm

0.15 – 0.3

Chiều rộng hiện bản tối đa, mm

850

Chiều dài hiện bản tối đa, mm

1100

Tốc độ hiện, cm/phút

40 - 120

Nhiệt độ hiện, oC

10 – 45 ±0.5

Nhiệt độ sấy, oC

20 - 65

- Bản kẽm Bocica:
Thông số kĩ thuật
Loại bản

Bản nhiệt Thermal: Single Layer

Độ dày bản, mm

0.15 - 0.25 - 0.3

Bước sóng ghi, nm

830

Nhiệt độ hiện, oC

22 – 24

Thời gian hiện, giây

25 ±5

Năng lượng ghi, mJ/cm2

120 - 140

103

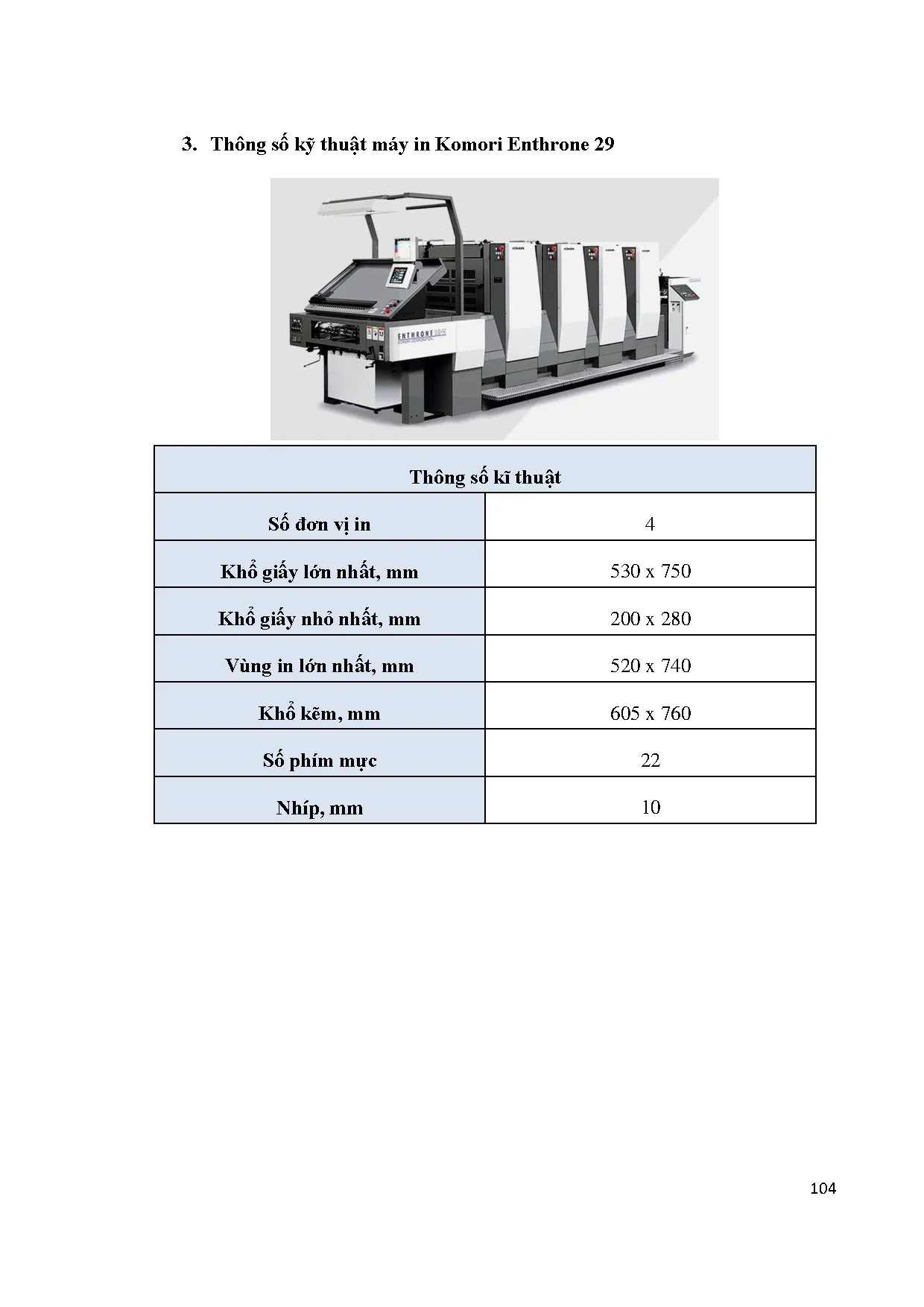

3. Thông số kỹ thuật máy in Komori Enthrone 29

Thông số kĩ thuật
Số đơn vị in

4

Khổ giấy lớn nhất, mm

530 x 750

Khổ giấy nhỏ nhất, mm

200 x 280

Vùng in lớn nhất, mm

520 x 740

Khổ kẽm, mm

605 x 760

Số phím mực

22

Nhíp, mm

10

104
