TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

KHẢO SÁT GIA TĂNG TẦNG THỨ CỦA CÁC
LOẠI GIẤY TRONG KỸ THUẬT IN OFFSET
TỜ RỜI
SVTH 1: LƯƠNG THỊ ÁNH LIÊN
MSSV: 16148029
SVTH 2: TRẦN NGỌC HIỀN MAI
MSSV: 16124036
SVTH 3: NGUYỄN THANH NGHĨA
MSSV: 16110167
SVTH 4: TỐNG PHƯỚC TÀI
MSSV: 16148042
Khoá:

2016 - 2020

Ngành: CÔNG NGHỆ IN
GVHD: THS. CHẾ QUỐC LONG

Tp. Hồ Chí Minh, tháng 09 năm 2020

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

KHẢO SÁT GIA TĂNG TẦNG THỨ CỦA CÁC
LOẠI GIẤY TRONG KỸ THUẬT IN OFFSET
TỜ RỜI
SVTH 1: LƯƠNG THỊ ÁNH LIÊN
MSSV: 16148029
SVTH 2: TRẦN NGỌC HIỀN MAI
MSSV: 16124036
SVTH 3: NGUYỄN THANH NGHĨA
MSSV: 16110167
SVTH 4: TỐNG PHƯỚC TÀI
MSSV: 16148042
Khoá:

2016 - 2020

Ngành: CÔNG NGHỆ IN
GVHD: THS. CHẾ QUỐC LONG

Tp. Hồ Chí Minh, tháng 09 năm 2020

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, ngày 05 tháng 09 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên:

MSSV:

Lương Thị Ánh Liên

16148029

Trần Ngọc Hiền Mai

16124036

Nguyễn Thanh Nghĩa

16110167

Tống Phước Tài

16148042

Ngành: Công nghệ In

Lớp: 16148CLC

Giảng viên hướng dẫn: ThS. Chế Quốc Long

ĐT: 0913922377

Ngày nhận đề tài: 20/04/2020

Ngày nộp đề tài: 05/09/2020

1. Tên đề tài: Khảo sát sự gia tăng tầng thứ của các loại giấy trong kỹ thuật in
Offset tờ rời.
2. Các số liệu, tài liệu ban đầu:
-

Giáo trình Công nghệ in

-

Giáo trình Quản lí chất lượng sản phẩm in

-

Tiêu chuẩn ISO, Gracol.

3. Nội dung thực hiện đề tài:
-

Nghiên cứu sự GTTT và ảnh hưởng của giấy in đến GTTT.

-

Đề xuất tiêu chí để kiểm soát sự GTTT của các loại giấy trong phương pháp
in Offset.

i

-

Thực nghiệm đưa ra các giá trị GTTT của các loại giấy phổ biến trên thị
trường.

4. Sản phẩm:
-

Testform để khảo sát giá trị GTTT và kiểm soát quá trình in cho các loại giấy
thực nghiệm: Couche Gloss, Couche Matt, Duplex, Ford.

-

Giá trị GTTT cho các loại giấy thực nghiệm.

TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

ii

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

PHIẾU ĐÁNH GIÁ ĐỒ ÁN TỐT NGHIỆP
(DÀNH CHO GIÁO VIÊN HƯỚNG DẪN)

Tên đề tài:

KHẢO SÁT GTTT CỦA CÁC LOẠI GIẤY TRONG KỸ THUẬT IN
OFFSET TỜ RỜI
Tên sinh viên 1:

MSSV: 16148029

LƯƠNG THỊ ÁNH LIÊN

Chuyên ngành: Công nghệ in

Tên sinh viên 2:

MSSV: 16124036

TRẦN NGỌC HIỀN MAI

Chuyên ngành: Công nghệ in

Tên sinh viên
...

...
67

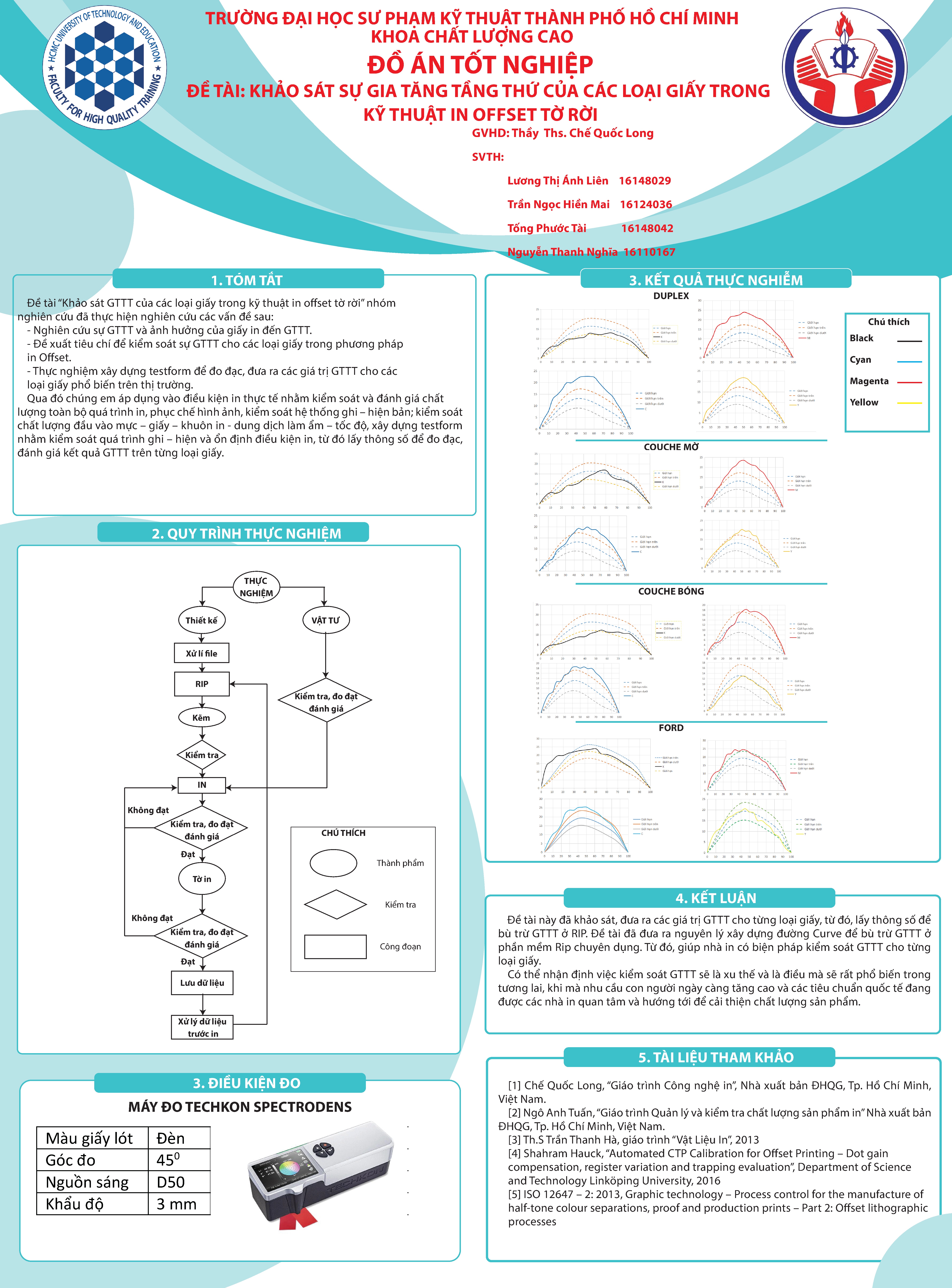

1. TÓM TẮT

3. KẾT QUẢ THỰC NGHIỄM

Đề tài “Khảo sát GTTT của các loại giấy trong kỹ thuật in offset tờ rời” nhóm
nghiên cứu đã thực hiện nghiên cứu các vấn đề sau:
- Nghiên cứu sự GTTT và ảnh hưởng của giấy in đến GTTT.
- Đề xuất tiêu chí để kiểm soát sự GTTT cho các loại giấy trong phương pháp
in Offset.
- Thực nghiệm xây dựng testform để đo đạc, đưa ra các giá trị GTTT cho các
loại giấy phổ biến trên thị trường.
Qua đó chúng em áp dụng vào điều kiện in thực tế nhằm kiểm soát và đánh giá chất
lượng toàn bộ quá trình in, phục chế hình ảnh, kiểm soát hệ thống ghi – hiện bản kiểm soát
chất lượng đầu vào mực – giấy – khuôn in - dung dịch làm ẩm – tốc độ, xây dựng testform
nhằm kiểm soát quá trình ghi – hiện và ổn định điều kiện in, từ đó lấy thông số để đo đạc,
đánh giá kết quả GTTT trên từng loại giấy.

DUPLEX
Chú thích
Black
Cyan
Magenta
Yellow

COUCHE MỜ

2. QUY TRÌNH THỰC NGHIỆM
THỰC
NGHIỆM

COUCHE BÓNG

Thiết kế

VẬT TƯ

Xử lí file
RIP

Kẽm

Kiểm tra, đo đạt
đánh giá

FORD

Kiểm tra
IN
Không đạt
Kiểm tra, đo đạt
đánh giá

CHÚ THÍCH

Đạt

Thành phẩm

Tờ in
Kiểm tra
Không đạt
Kiểm tra, đo đạt
đánh giá
Đạt
Lưu dữ liệu

Công đoạn

4. KẾT LUẬN
Đề tài này đã khảo sát, đưa ra các giá trị GTTT cho từng loại giấy, từ đó, lấy thông số để
bù trừ GTTT ở RIP. Đề tài đã đưa ra nguyên lý xây dựng đường Curve để bù trừ GTTT ở
phần mềm Rip chuyên dụng. Từ đó, giúp nhà in có biện pháp kiểm soát GTTT cho từng
loại giấy.
Có thể nhận định việc kiểm soát GTTT sẽ là xu thế và là điều mà sẽ rất phổ biến trong
tương lai, khi mà nhu cầu con người ngày càng tăng cao và các tiêu chuẩn quốc tế đang
được các nhà in quan tâm và hướng tới để cải thiện chất lượng sản phẩm.

Xử lý dữ liệu
trước in

5. TÀI LIỆU THAM KHẢO
3. ĐIỀU KIỆN ĐO
MÁY ĐO TECHKON SPECTRODENS

Màu giấy lót
Góc đo
Nguồn sáng
Khẩu độ

Đèn
0
45
D50
3 mm

[1] Chế Quốc Long, “Giáo trình Công nghệ in”, Nhà xuất bản ĐHQG, Tp. Hồ Chí Minh,
Việt Nam.
[2] Ngô Anh Tuấn, “Giáo trình Quản lý và kiểm tra chất lượng sản phẩm in” Nhà xuất bản
ĐHQG, Tp. Hồ Chí Minh, Việt Nam.
[3] Th.S Trần Thanh Hà, giáo trình “Vật Liệu In”, 2013
[4] Shahram Hauck, “Automated CTP Calibration for Offset Printing – Dot gain
compensation, register variation and trapping evaluation”, Department of Science
and Technology Linköping University, 2016
[5] ISO 12647 – 2: 2013, Graphic technology – Process control for the manufacture of
half-tone colour separations, proof and production prints – Part 2: Offset lithographic
processes
