BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỚNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP-HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN CÔNG NGHIỆP

ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI:
ỨNG DỤNG PHẦN MỀM REVIT VÀ DỰ TOÁN F1 TRONG THIẾT KẾ
HỆ THỐNG ĐIỆN CHO BỆNH VIỆN HOÀN MỸ THỦ ĐỨC
GVHD : Th.S LÊ TRỌNG NGHĨA
MSSV: 15142048
Họ và tên: NGUYỄN THẾ HÙNG
BÙI CHÂU NGỌC
MSSV: 15142081
Ngành
: CÔNG NGHỆ KỸ THUẬT ĐIỆN – ĐIỆN TỬ
Hệ đào tạo: ĐẠI HỌC CHÍNH QUY
Niên khóa : 2015 ÷ 2019

TP. HỒ CHÍ MINH – THÁNG 07/2019

1

i

ii

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

*******
PHIẾU NHẬN XÉT CỦA GIÁO VIÊN PHẢN BIỆN
Họ và tên Sinh viên: Nguyễn Thế Hùng

MSSV: 15142048

Bùi Châu Ngọc

15142081

Ngành: CNKT điện - điện tử

Lớp: 15142CL2

Tên đề tài: ỨNG DỤNG PHẦN MỀM REVIT VÀ DỰ TOÁN F1 TRONG THIẾT KẾ HỆ
THỐNG ĐIỆN CHO BỆNH VIỆN HOÀN MỸ THỦ ĐỨC.
Họ và tên Giáo viên hướng dẫn: Ths. Lê Trọng Nghĩa

NHẬN XÉT
1.
Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2.
Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3.
Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
.........................................................
...

...
iá→Vùng I→Đồng ý

Hình 4.18: Lắp giá xăng dầu theo vùng
Chọn Thông tư→Định mức→Áp bù giá

Hình 4.19: Áp giá vừa chọn

Hình 4.20: Bảng tổng hợp tổng mức đầu tư xây dựng

97

Tùy chỉnh : Loại công trình, loại thiết kế,cấp công trình, cách thẩm định theo
thông tư.
Chọn Chọn chi phí→Tick các mục cần thiết→OK

Hình 4.21: Quy mô một công trình
Tất cả các tab ẩn được cho vào cây thư mục bên góc dưới.

Hình 4.22: Cây thư mục ẩn

98

4.2.4 Xuất file EXCEL
Trên Vùng Menu chọn Xuất file EXCEL

Hình 4.23: Xuất file EXCEL
Tùy chỉnh tên→SAVE

Hình 4.24: Lưu công trình vào thư mục

99

Tick vào những mục cần xuất EXCEL→Đồng ý

Hình 4.25: Bảng tổng hợp cần xuất

100

KẾT LUẬN
Trong thời gian thực hiện đề tài nhóm đã hoàn thành các nhiệm vụ đặt ra:
➢ Thiết kế hệ thống cấp nguồn cho bệnh viện.
➢ Thiết kế và tính toán hệ thống chống sét cho công trình.
➢ Thiết kế và tính toán hệ thống nối đất.
➢ Tìm hiểu và ứng dụng phần mềm REVIT MEP để thiết kế bản vẻ thi
công cho công trình.
➢ Tìm hiểu và ứng dụng phần mềm Dự toán F1 để dự toán khối lượng
và tiền cho công trình.
Nhưng do chưa có kinh ngiệm thực tế, cũng như kiến thức hạn chế nên đề tài
còn nhiều sai sót, mong quý thầy cô thông cảm và bỏ qua. Đồng thời, xin chân
thành gửi lời cảm ơn đến thầy Lê Trọng Nghĩa –người hướng dẫn đề tài, cũng như
toàn bộ quý thầy cô trong bộ môn đã tận tình chỉ bảo và giúp đỡ nhóm hoàn thành
đồ án.
Đề xuất ý kiến: mở các lớp giảng dạy về phần mềm REVIT MEP trong
trường để sinh viên tiếp cận sớm hơn và đáp ứng được nhu cầu tuyển dụng của các
doanh nghiệp.

101

TÀI LIỆU THAM KHẢO
1. Giáo trình Cung Cấp Điện (PGS.TS Quyền Huy Ánh).
2. Giáo trình An Toàn Điện (PGS.TS Quyền Huy Ánh).
3. Hướng dẫn thiết kế lắp đặt điện theo tiêu chuẩn quốc tế IEC.
4. Giáo trình thiết kế hệ thống điện (PGS.TS Quyền Huy Ánh).
5. Catalogue thiết bị Sino.
6. Catalogue thiết bị đóng cắt LS.
7. Catalogue thiết bị chống sét SCHIREC
8. Catalogue bóng đèn Philips
9. Sổ Tay Thiết Kế Điện Hợp Chuẩn - PGS-TS.QUYỀN HUY ÁNH

102

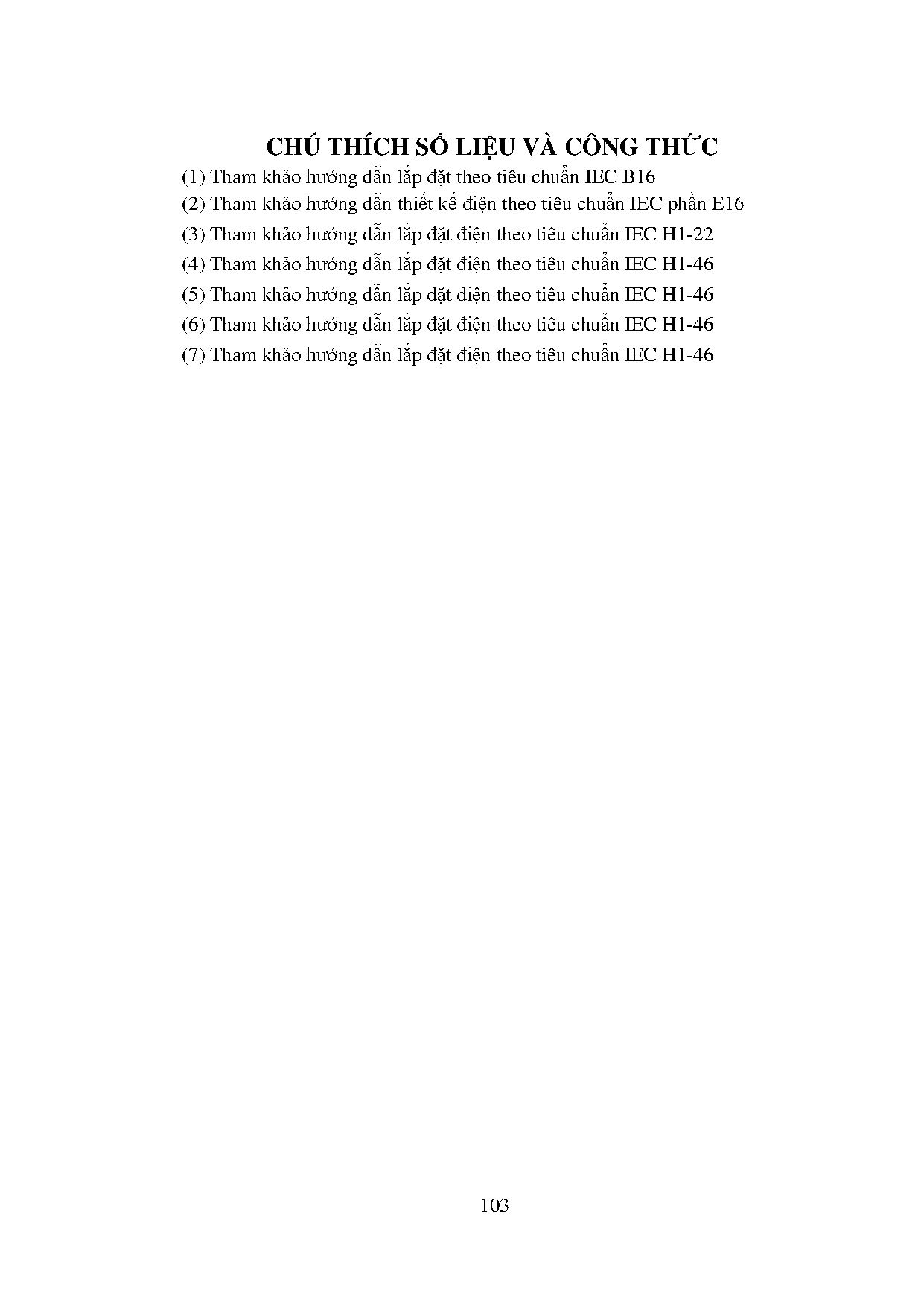

CHÚ THÍCH SỐ LIỆU VÀ CÔNG THỨC
