BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ

ĐỒ ÁN TỐT NGHIỆP
ỨNG DỤNG GATEWAY TRONG THIẾT KẾ
HỆ THỐNG BÁO CHÁY VÀ QUẢN LÝ NĂNG LƯỢNG
TÒA NHÀ

SVTH:

Hoàng Ngọc Bảo Trâm

MSSV: 19142039

Ngành:

Công nghệ Kỹ thuật Điện – Điện tử

SVTH:

Nguyễn Tấn Tài

Ngành:

Công nghệ Kỹ thuật Điều khiển và Tự động

Khóa:

2019-2023

GVHD:

TS. Lê Trọng Nghĩa

MSSV: 19151282

Tp. Hồ Chí Minh, tháng 7 năm 2023

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
KHOA ĐIỆN-ĐIỆN TỬ
BỘ MÔN TỰ ĐỘNG ĐIỀU KHIỂN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
o0o-Tp. HCM, ngày tháng 07 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Nguyễn Tấn Tài

MSSV: 19151282

Chuyên ngành:

Công nghệ Kỹ thuật Điều khiển và Tự động hóa

Hệ đào tạo:

Đại học chính quy

Khóa:

2019

I. Tên đề tài:

Lớp: 191512B

Ứng dụng Gateway trong thiết kế hệ thống báo cháy và quản lý năng
lượng tòa nhà

II. NHIỆM VỤ
1. Các số liệu ban đầu:
 Nghiên cứu các tài liệu tiêu chuẩn liên quan đến hệ thống BMS.
 Nghiên cứu các tài liệu tiêu chuẩn liên quan đến hệ thống báo cháy trong tòa
nhà.
 Thông số của khối thang bộ thoát hiểm:10 tầng
 Tham khảo hệ thống báo cháy theo tầng khu vực và theo địa chỉ.
 Thông số các thiết bị vận hành trong hệ thống.
2. Nội dung thực hiện:
 Thiết kế và thi công mô hình giám sát hệ thống báo cháy theo khu vực (Zone)
và địa chỉ (Address), mô hình quạt tăng áp cho thang thoát hiểm.
 Xây dựng mô hình Gateway để thu thập và giám sát các thông số của đồng
hồ đo công suất.
 Thiết kế Website điều khiển – giám sát hệ thống báo cháy và quản lý năng
lượng của hệ thống
 Vận hành mô hình hệ thống, phân tích và đánh giá mô hình thiết kế.
III. NGÀY GIAO NHIỆM VỤ:

20/02/2023

IV. NGÀY HOÀN THÀNH NHIỆM VỤ:

30/06/2023

V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN:

TS. Lê Trọng Nghĩa

CÁN BỘ HƯỚNG DẪN

BỘ MÔN TỰ ĐỘNG ĐIỀU KHIỂN

i

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
KHOA ĐIỆN-ĐIỆN TỬ
BỘ MÔN TỰ ĐỘNG ĐIỀU KHIỂN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
o0o

Tp. HCM, ngày

tháng 07 năm 2023

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Nguyễn Tấn Tài

MSSV: 19151282

Chuyên ngành:

Công nghệ Kỹ thuật Điều khiển và Tự động hóa

Hệ đào tạo:

Đại học chính quy

Khóa:

2019

I. Tên đề tài:

Lớp: 191512B

Ứng dụng Gateway trong thiết kế hệ thống báo cháy và quản lý năng
lượng tòa nhà
NHẬN XÉT

Nhận xét về tinh thần, thái độ làm việc của sinh viên:
.....................................
...

...
chpunch/0.2.3/jquery.ui.touch-punch.min.js
/
152

src=https://code.jquery.com/ui/1.12.1/jquery-ui.js/
src=https://cdnjs.cloudflare.com/ajax/libs/jqueryui/1.12.1/jquery-ui.min.js
integrity=sha512uto9mlQzrs59VwILcLiRYeLKPPbS/bT71da/OEBYEwcdNUk8jYIy+D176RYoop1D
a+f9mvkYrmj5MCLZWEtQuA==
crossorigin=anonymous referrerpolicy=no-referrer/

$(document).ready(function() {
$(#startDate, #endDate).datepicker({
dateFormat: yy-mm-dd
})

// Lọc dữ liệu khi nhấn nút Filter
$(#filterBtn).click(function() {
var startDate = $(#startDate).val()
var endDate = $(#endDate).val()

$.ajax({
url: export_status.php,
method: POST,
{
startDate: startDate,
endDate: endDate
},
dataType: html,
success: function(response) {
$(#data-table tbody).html(
response) // Thay thế nội dung của tbody bằng dữ liệu đã lọc
}
})
})

153

// Xuất file khi nhấn nút Export
$(#exportBtn).click(function() {
var exportType = $(input[name=ExportType]:checked).val()
var startDate = $(#startDate).val()
var endDate = $(#endDate).val()

if (exportType === export-to-excel) {
window.location.href = export.php?exportType=excel&ampstartDate= +
startDate +
&ampendDate= + endDate
}
})
})

$(function() {
//tìm tất cả các li có sub-menu
$(.sub-menu).parent(li).addClass(has-child)

})
/
/body

/html

154

PHỤ LỤC H: KHỞI TẠO DOMAIN CHO WEBSITE
Tạo tên miền cho Website, nhóm upload code của website lên dịch vụ của
Webhost thông qua đường dẫn https://www.000webhost.com/
Bước 1: Đăng nhập vào đường link bên dưới Hình H.1.

Hình H.1: Đăng nhập vào Wenhost
Bước 2: Sau khi đăng nhập thành công, nhấn trong phần Other để tạo
một dự án mới như Hình H.2.

Hình H.2: Lựa chọn chức năng serve.
Step 3: Nhập tên và mật khẩu cho dự án và nhấp vào Submit. Tên dự án này sẽ là
một phần của tên miền do Webhost tạo miễn phí. Ví dụ tên project của nhóm là
“hcmutefirealarmsystem2023” thì tên miền sẽ là
https://hcmutefirealarmsystem2023.000webhostapp.com/
155

Sau đó, để upload mã nguồn website của bạn lên 000webhost, chúng ta sẽ bấm vào nút
Manage.

Hình H.3: Quản lý Website trên 000webhost
Bước 4: Tiếp theo nhấn vào Upload ở File Manage để download code vào
thư viện 000webhost.

Hình H.4: File quản lý CSDL của Website
Bước 5: Để làm cho trang web hoạt động, các thư mục và tệp nguồn web của bạn
sẽ tải lên phần public_html.

156

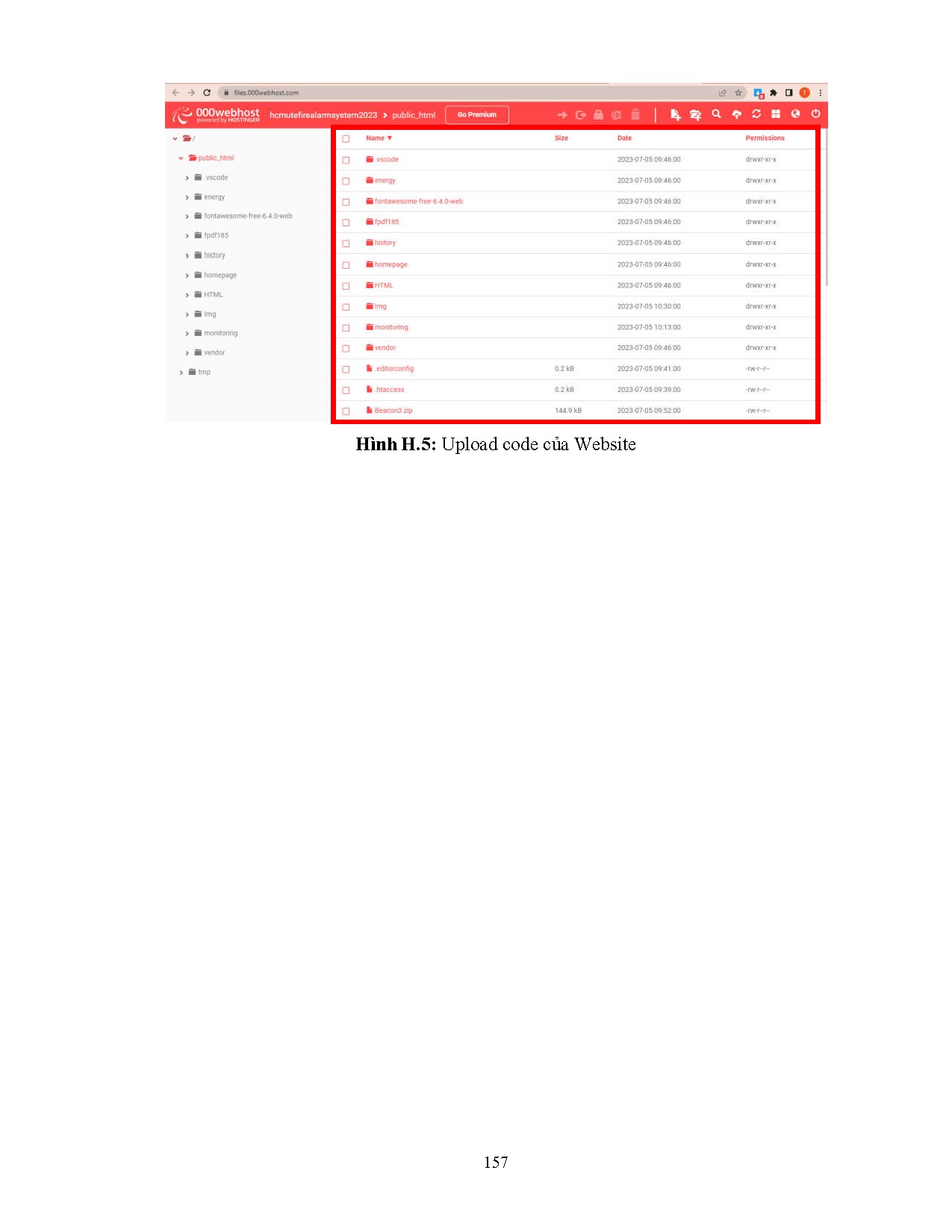

Hình H.5: Upload code của Website

157
