Đồ án tốt nghiệp - Thiết kế và thi công thiết bị tuyệt trùng dụng cụ y tế sử dụng năng lượng mặt T

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN-ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

o0o

Tp. HCM, ngày 3 tháng 8 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:

Mai Chí Thứ
Hoàng Thị Thoại My
Kỹ thuật Y sinh
Đại học chính quy
2016

MSSV: 16129072
MSSV: 16129038
Chuyên ngành:
Mã ngành: 29
Hệ đào tạo:
Mã hệ: 1
Khóa:
Lớp: 161290B
161290A
I. TÊN ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG THIẾT BỊ TIỆT TRÙNG DỤNG CỤ
Y TẾ SỬ DỤNG NĂNG LƯỢNG MẶT TRỜI.
II. NHIỆM VỤ
1. Các số liệu ban đầu:
- Tài liệu về lập trình vi điều khiển PIC16F887.
- Tài liệu về năng lượng mặt trời, ứng dụng thực tế.
- Tài liệu về tiệt trùng dụng cụ y tế.
2. Nội dung thực hiện:
- Nội dung 1: Tìm hiểu nguyên tắc, phương pháp tiệt trùng, khử trùng dụng
cụ y tế bằng hơi nước
- Nội dung 2: Tìm hiểu cách đo nhiệt độ,đếm thời gian và hiển thị trên màn
hình LCD, nút nhấn điều khiển tăng, giảm thời gian cài đặt.
- Nội dung 3: Thiết kế, thi công phần mạch điện bao gồm đo nhiệt độ, hiện
thời gian, thời gian cài đặt, cảnh báo.
- Nội dung 4: Tìm hiểu các hệ thống ứng dụng năng lượng mặt trời, hệ thống
tiệt trùng.
- Nội dung 5: Thiết kế và thi công mô hình tiệt trùng.
- Nội dung 6: Thử nghiệm và chỉnh sửa thiết bị.
- Nội dung 7: Đánh giá kết quả thực hiện
III. NGÀY GIAO NHIỆM VỤ:
10/3/2020
IV. NGÀY HOÀN THÀNH NHIỆM VỤ: 4/8/2020
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN:
ThS.Nguyễn Thanh Tâm
CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

ii

LỜI CAM ĐOAN
Chúng tôi xin cam đoan đây là đề tài nghiên cứu của bản thân dưới sự hướng dẫn
của thầy ThS. Nguyễn Thanh Tâm. Các nghiên cứu, kết quả và kết luận trong báo cáo
là trung thực, không sao chép từ bất kỳ từ tài liệu hay công trình đã có trước. Nếu có bất
kỳ sự gian lận nào chúng tôi xin chịu trách nhiệm về nội dung đồ án của mình. Việc
tham khảo tài liệu đã được thực hiện trích dẫn và ghi nguồn tài liệu tham khảo theo đúng
quy định.

TP. Hồ Chí Minh, ngày 4 tháng 8 năm 2020
Người thực hiện

Mai Chí Thứ

Hoàng Thị Thoại My

v

LỜI CẢM ƠN
Lời đầu tiên cho phép nhóm chúng em gửi đến thầy – Thạc sĩ Nguyễn Thanh
Tâm lời chúc sức khỏe và lời cảm ơn chân thành nhất. Nhóm chúng em cảm ơn thầy đã
đưa ra những hướng đi trong quá trình lựa chọn đề tài, sự hướng dẫn tận tình của thầy
với nhóm chúng em. Trong quá trình thực hiện đồ án không tránh khỏi những khó khăn,
thiếu sót nhưng có sự hỗ trợ, đôn đốc và góp ý của thầy đã giúp nhóm chúng em thực
hiện và hoàn thành được đề tài.
Đồng
...

...
[i]) }
GT_CAI ()
WHILE (true) {
GT_CAI ()
GIAI_MA_LCD (DO_everything () )
LCD_COMMAND (0xD4)
_US (10)
LCD_DATA (NHIETDO:)
HIEN_THI_ND ()
HIEN_THI_TG ()
IF (toFloat_TC (sortout (read_TC ())) 120)
{
H_TAT = a + CAI
IF (H_TAT == PHUT)
{
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

63

PHỤ LỤC
OUTPUT_HIGH (Pin_C5)
}
}
ELSE a = phut
}
}
Chương trình con đếm thời gian:
INT16 giay, phut,gio, dem
VOID HIEN_THI_TG()
{
lcd_hienthi_so_z_toado_xy(GIO/10,1,0)
lcd_hienthi_so_z_toado_xy (GIO % 10, 1, 3)
LCD_COMMAND (0XC0 + 6) _us (10)
lcd_data (0XA5)
LCD_COMMAND (0X94 + 6) _us (10)
lcd_data (0XA5)
lcd_hienthi_so_z_toado_xy (PHUT / 10, 1, 7)
lcd_hienthi_so_z_toado_xy (PHUT % 10, 1, 10)
LCD_COMMAND(0XC0+13) _us (10)
lcd_data (0XA5)
LCD_COMMAND (0X94 + 13) _us (10)
lcd_data (0XA5)
lcd_hienthi_so_z_toado_xy (GIAY / 10, 1, 14)
lcd_hienthi_so_z_toado_xy (GIAY % 10, 1, 17)
_Us (20)
}
/////////// DEM THOI GIAN DUNG TIMER////////////////////////////
#INT_TIMER0
VOID Timer0_isr (void)
{
dem++
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

64

PHỤ LỤC
OUTPUT_LOW (Pin_B5)
IF (dem == 15)
{
dem = 0
giay++
OUTPUT_HIGH (Pin_B5)
IF (giay 59)
{
giay = 0
phut++
IF (phut 59)
{
phut = 0
gio++

IF (gio 23)
{
gio = 0
}
}
}
}
}
Chương trình con cài đặt thời gian sử dụng:
#define up

PIN_B1

#define dw

PIN_B2

SIGNED INT8 CAI
INT16 dv,ch,tr
////////////////////////////////////////////////
void GIAI_MA_LCD (INT32 x)
{
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

65

PHỤ LỤC
tr = x / 100
ch = (x % 100) / 10
dv = x % 10
dv = dv + 0x30
ch = ch + 0x30
tr = tr + 0x30
}
/////////////////////////////////////////////
VOID HIEN_THI_CAI ()
{
GIAI_MA_LCD (CAI)
LCD_COMMAND(0X80) _us (10)
LCD_DATA (TIME CAI: )
LCD_DATA (TR)
LCD_DATA (ch)
LCD_DATA (dv)
LCD_DATA ( PHUT )
}
/////////////////////////////////////////////
VOID CD_UP ()
{
IF ( ! INPUT (UP) )
{
_MS (5)
IF ( ! INPUT (UP) )
{
//XU LY CHUC NANG PHIM
CAI++
IF (CAI == 60) CAI = 20
WHILE ( ! INPUT (UP))
}
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

66

PHỤ LỤC
}
}
//////////////////////////////////////////////

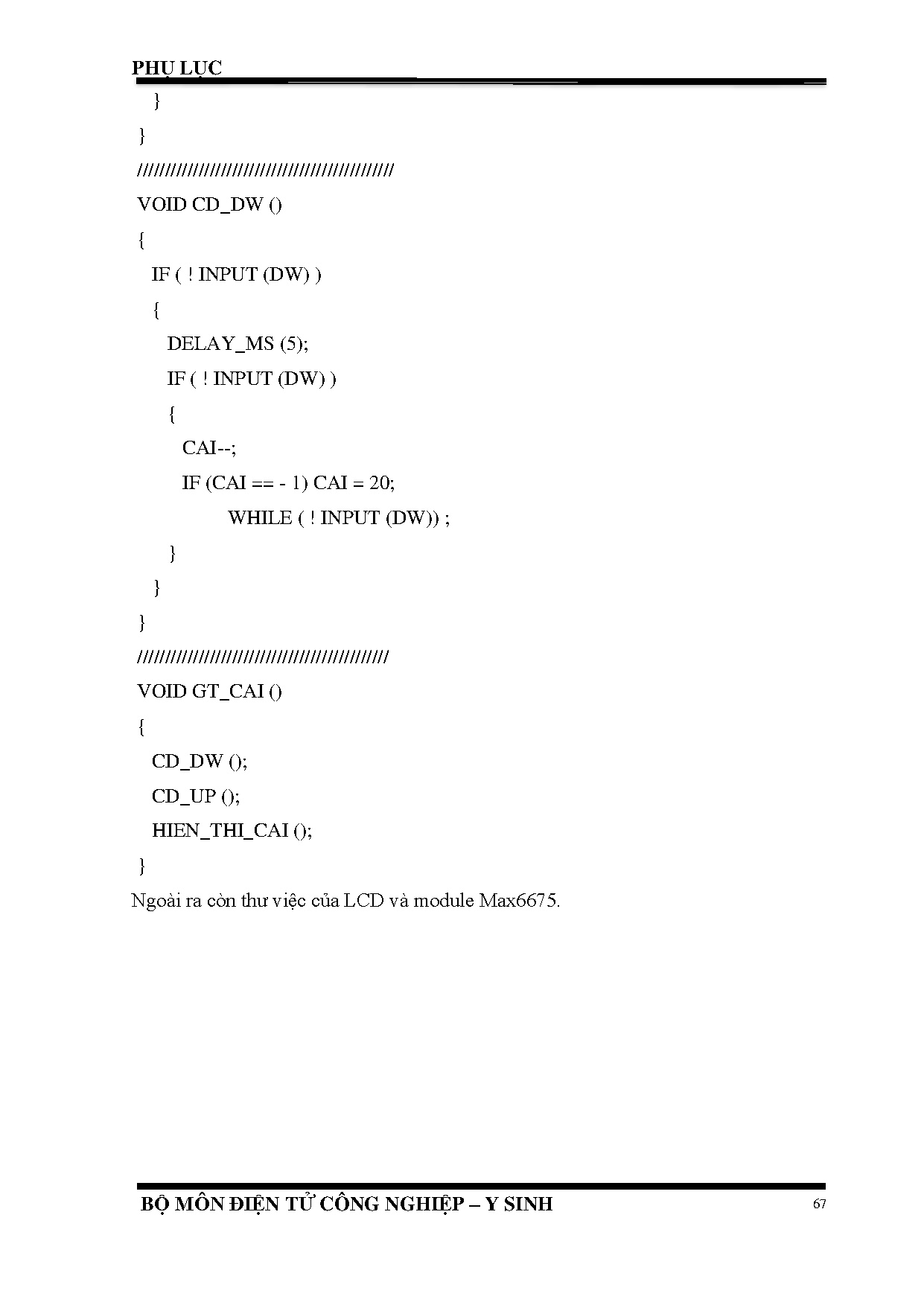

VOID CD_DW ()
{
IF ( ! INPUT (DW) )
{
_MS (5)
IF ( ! INPUT (DW) )
{
CAI
IF (CAI == - 1) CAI = 20
WHILE ( ! INPUT (DW))
}
}
}
/////////////////////////////////////////////
VOID GT_CAI ()
{
CD_DW ()
CD_UP ()
HIEN_THI_CAI ()
}
Ngoài ra còn thư việc của LCD và module Max6675.
