Đồ án tốt nghiệp - Thiết kế và thi công mô hình sử dụng IOT giám sát bệnh nhân

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO
-

ĐỒ ÁN TỐT NGHIỆP

Đề tài:

THIẾT KẾ VÀ THI CÔNG MÔ HÌNH
SỬ DỤNG IOT GIÁM SÁT BỆNH NHÂN

SVTH :
MSSV :
SVTH :
MSSV :
Khóa :
Ngành :
GVHD:

LÊ TRỌNG LÀNH
114119154
NGUYỄN LÊ SƠN
14119168
2014
CÔNG NGHỆ KỸ THUẬT MÁY TÍNH
ThS. NGUYỄN NGÔ LÂM

Tp. Hồ Chí Minh, tháng 1 năm 2019

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, ngày 11 tháng 1 năm 2018

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Lê Trọng Lành

MSSV: 14119154

Nguyễn Lê Sơn

MSSV: 14119168

Ngành: Công nghệ kỹ thuật máy tính

Lớp: 14119CL1

Giảng viên hướng dẫn: ThS. Nguyễn Ngô Lâm

ĐT: 01267828599

Ngày nhận đề tài: 15/9/2018

Ngày nộp đề tài: 15/1/2019

1. Tên đề tài: Thiết kế và thi công mô hình sử dụng IoT giám sát bệnh nhân.
2. Các số liệu, tài liệu ban đầu: Kit Phát Triển ARM STM32F103 Đồ án môn học
2: Thiết kế và thi công hệ thống SMART ROOM.

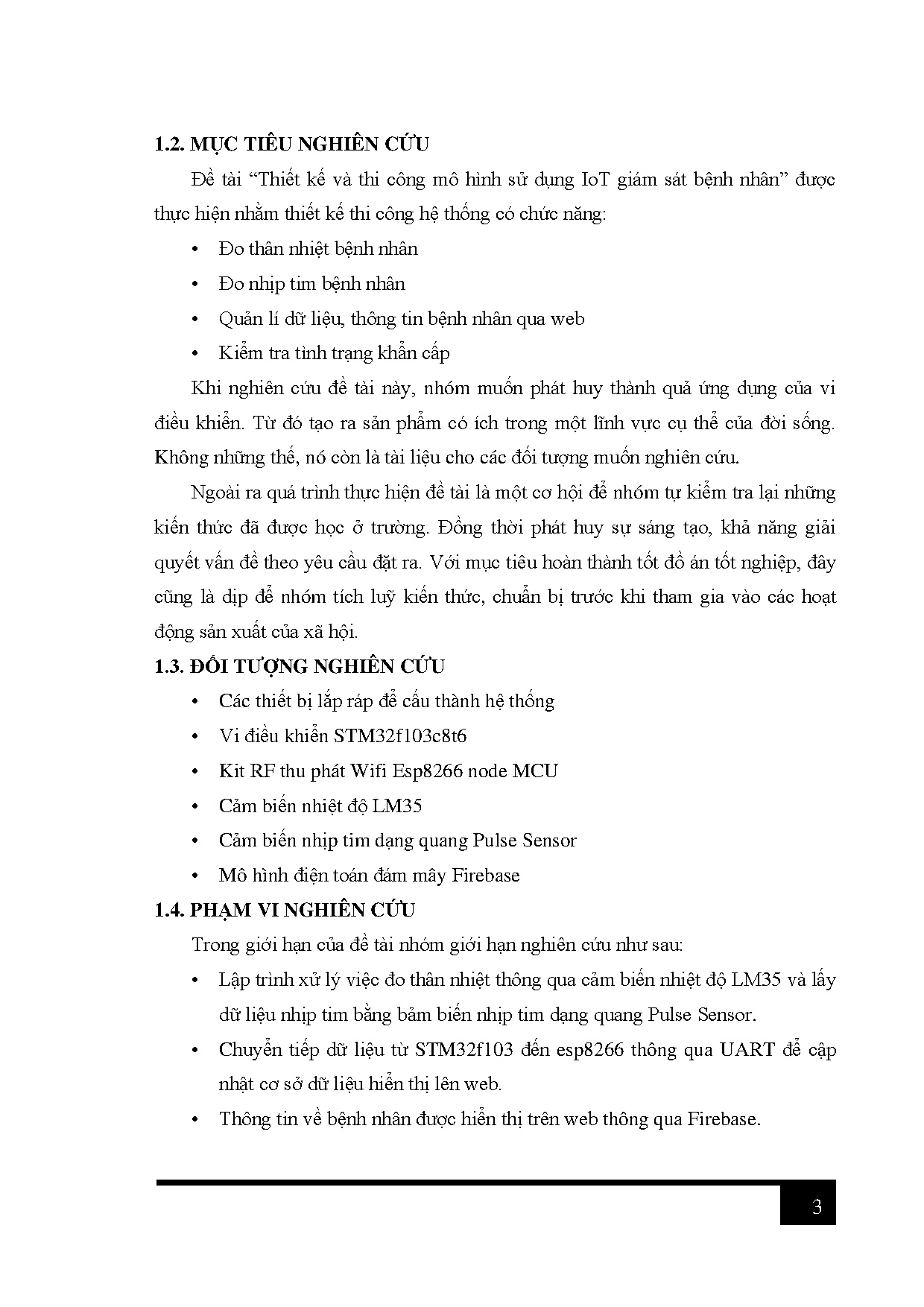

3. Nội dung thực hiện đề tài: Thiết kế và thi công mô hình sử dụng IoT giám sát
bệnh nhân thông qua đo thân nhiệt và nhịp tim bệnh nhân. Giám sát và quản lí dữ
liệu, thông tin bệnh nhân qua Web Server sử dụng Firebase.

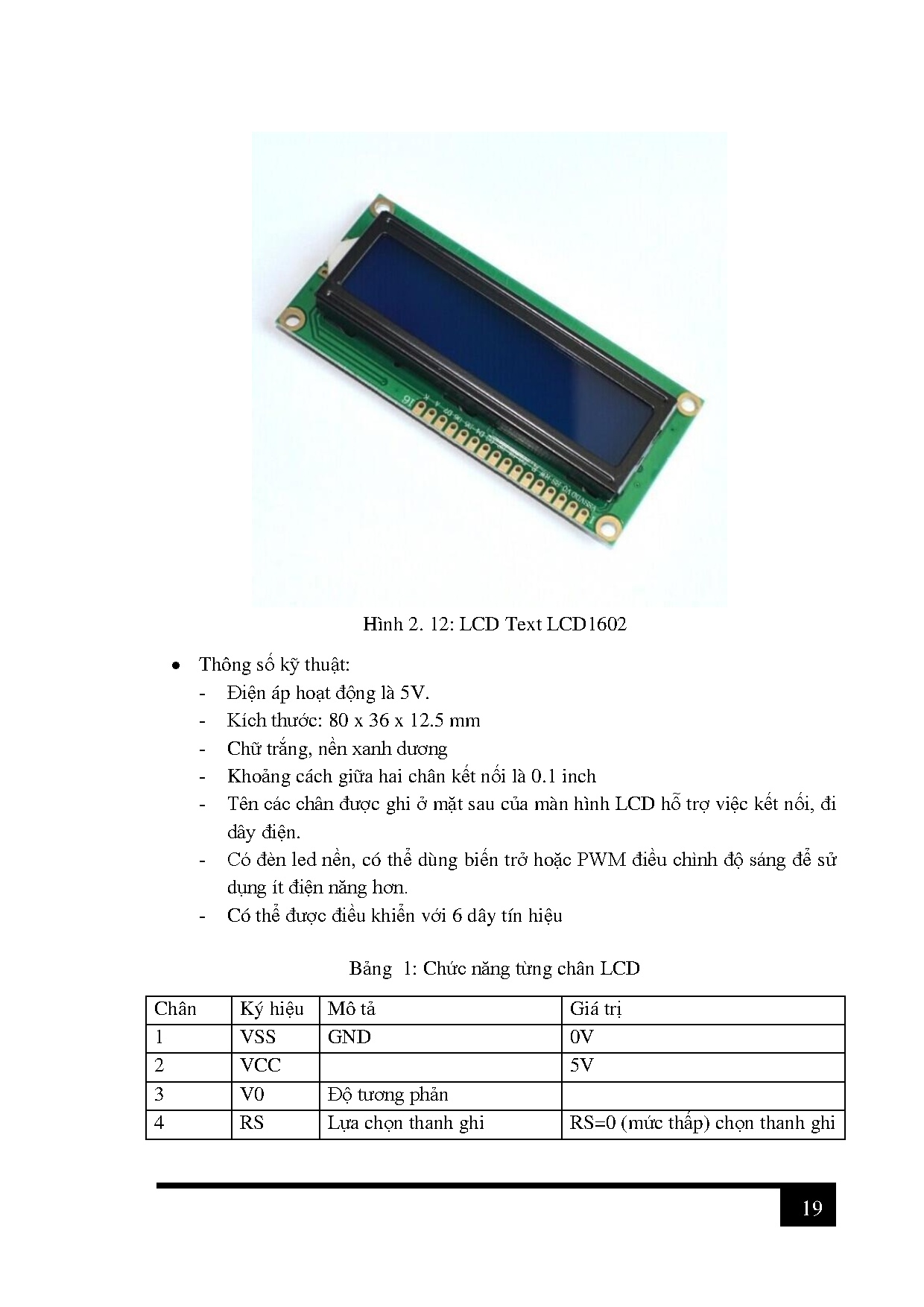

4. Sản phẩm: Mô hình hệ thống thiết bị y tế gồm hai client là 2 hệ thống để thu thập
dữ liệu từ 2 bệnh nhân và thông tin bệnh nhân được hiển thị lên màn hình và qua
Web server với mạng nội bộ.
GIẢNG VIÊN HƯỚNG DẪN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: Lê Trọng Lành
MSSV: 14119154
Nguyễn Lê Sơn
MSSV: 14119168
Ngành: Công nghệ kỹ thuật máy tính
Tên đề tài: Thiết kế và thi công mô hình sử dụng IoT giám sát bệnh nhân.
Họ và tên Giáo viên hướng dẫn: ThS. Nguyễn Ngô Lâm
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
2. Ưu điểm:
...............................................................................................
...

...
nhịp tim.
 Mô hình thiết kế chưa được đẹp.
 Để lấy được số liệu thân nhiệt chính xác thì phải mất một khoảng thời
gian khá lâu.
Hướng phát triển:
 Trong tương lai có thể tối ưu hóa để giảm sai số của các cảm biến
 Đo đạt thêm các chỉ số của bệnh nhân như: huyết áp, lượng oxi trong
máu, …

46

 Có thể thiết kế ứng dụng Android để điều khiển quản lý hệ thống: đăng
nhập vào hệ thống, tắt mở hệ thống, lưu lại lịch sử của bệnh nhân, …

47

TÀI LIỆU THAM KHẢO
[1] https://www.iotforall.com/iot-applications-in-agriculture/
[2] https://techinsight.com.vn/iot-giai-phap-cham-soc-suc-khoe-cho-tuong-lai/
[3] https://pulsesensor.com/pages/pulse-sensor-amped-arduino-v1dot1
[4] hhttps://healthplus.vn/nhip-tim-khi-nghi-ngoi-la-gi-nhip-tim-nhu-the-nao-labinh-thuong-d53084.html
[5] https://kienltb.wordpress.com/2015/03/22/giao-tiep-i2c/
[6] https://tapit.vn/chuc-nang-adc-su-dung-vi-dieu-khien-stm32f103c8t6/
[7] https://laptrinharmst.blogspot.com/2018/03/bai-08-uart-trong-stm32f103.html
[8] http://vn.apps-gcp.com/huong-dan-co-ban-ve-firebase-nen-tang-mbaas-uuviet-cua-google/
[9] https://arduino.esp8266.vn/
[10]Datasheet Esp8266 Node MCU
[11]Datasheet LM35
[12]Datasheet STM32f103c8t6

48

PHỤ LỤC
 Các bước tạo project trên Firebase
Bước 1: Tạo tài khoản chọn Get Started for free hoặc ấn vào đăng nhập, dùng tài
khoản google của mình.

Hình 5. 1 Đăng nhập vào Firebase
Bước 2: Tạo 1 project

Hình 5. 2: Tạo Project

Bước 3: Vào Database và tạo một đối tượng

Hình 5. 3: Tạo đối tượng
Lưu ý: giá trị của project phải để là null. tiến hành tạo đối tượng buzzer có giá
trị hello như hình dưới và nhấn enter hoặc click chuột vào add.

Hình 5. 4: Tạo đối tượng con

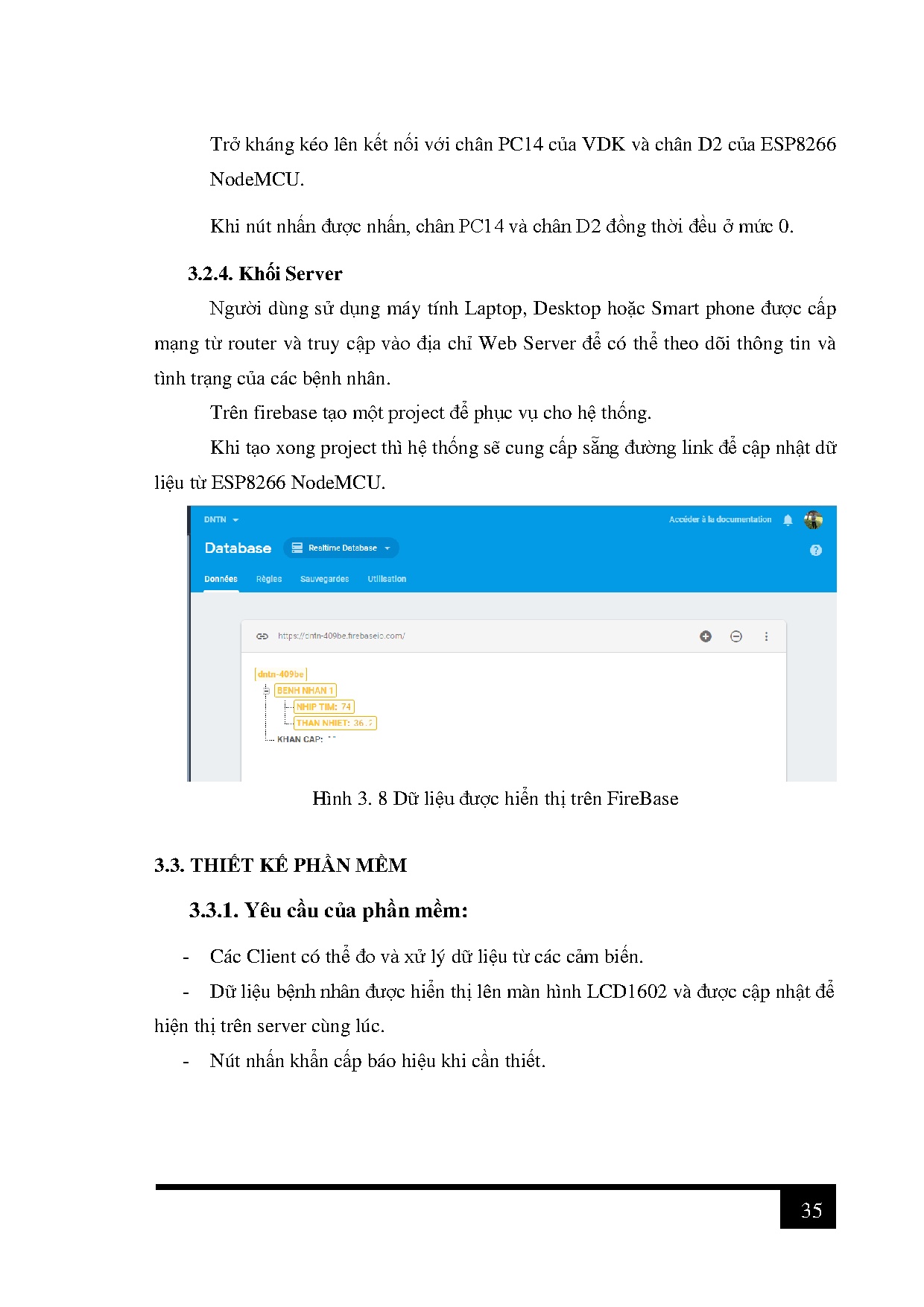

Sau khi hoàn thành các bước trên chúng ta bắt đầu vào viết chương trình có 2
cách để ghi dữ liệu vào database của firebase:
 Quản trị (có key) mới được phép ghi dữ liệu vào database.
 Tự do ghi dữ liệu vào firebase.

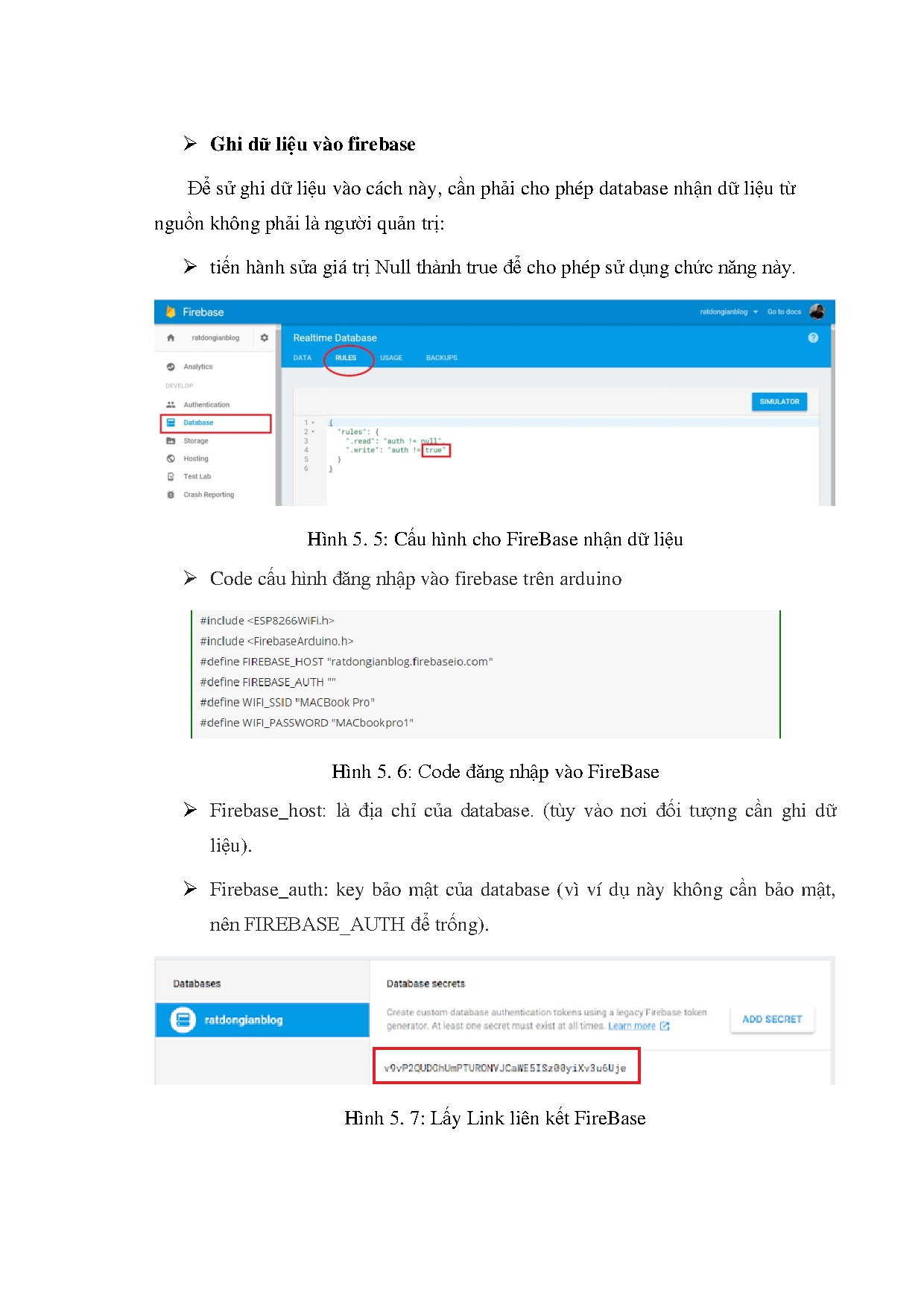

 Ghi dữ liệu vào firebase
Để sử ghi dữ liệu vào cách này, cần phải cho phép database nhận dữ liệu từ
nguồn không phải là người quản trị:
 tiến hành sửa giá trị Null thành true để cho phép sử dụng chức năng này.

Hình 5. 5: Cấu hình cho FireBase nhận dữ liệu
 Code cấu hình đăng nhập vào firebase trên arduino

Hình 5. 6: Code đăng nhập vào FireBase
 Firebase_host: là địa chỉ của database. (tùy vào nơi đối tượng cần ghi dữ
liệu).
 Firebase_auth: key bảo mật của database (vì ví dụ này không cần bảo mật,
nên FIREBASE_AUTH để trống).

Hình 5. 7: Lấy Link liên kết FireBase
