Đồ án tốt nghiệp - Thiết kế và thi công mô hình hệ thống quản lý nhà yến sử dụng công nghệ IOT

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH

KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN CNKT ĐIỆN TỬ – CÔNG NGHIỆP

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG MÔ HÌNH HỆ THỐNG
QUẢN LÝ NHÀ YẾN SỬ DỤNG CÔNG NGHỆ IOT

Giảng viên hướng dẫn

: Ts. Trần Vũ Hoàng

Sinh viên thực hiện

: Trần Đức Trọng

MSSV

: 16141313

Sinh viên thực hiện

: Phạm Văn Thuận

MSSV

: 15141293

TP. HỒ CHÍ MINH – 20/07/2020

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN-ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

o0o-Tp. HCM, ngày 04 tháng 08 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
Khóa:
Họ tên sinh viên:
Chuyên ngành:
Hệ đào tạo:
Khóa:

Trần Đức Trọng
2016
Phạm Văn Thuận
Kỹ thuật Điện - Điện tử
Đại học chính quy
2015

MSSV:
Lớp:
MSSV:
Mã ngành:
Mã hệ:
Lớp:

16141313
16141DT2A
15141293
01
1
15141DT2A

I. TÊN ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG MÔ HÌNH HỆ THỐNG QUẢN LÝ NHÀ
YẾN SỬ DỤNG CÔNG NGHỆ IOT.
II. NHIỆM VỤ
1. Các số liệu ban đầu:
- Sử dụng Arduino Mega 2560, module ESP8266 và các linh kiện liên quan đến đề
tài
-

Có thể sử dụng để điều khiển các thiết bị qua điện thoại, qua website và giám sát
các điều kiện đáp ứng cho chim yến sinh trưởng.

2. Nội dung thực hiện:
- NỘI DUNG 1: Tìm hiểu về đặc điểm sinh trưởng của loài chim yến và khảo sát các
nhà chim yến thực tế.
-

NỘI DUNG 2: Tìm hiểu hệ thống kĩ thuật trong nhà chim yến.

-

NỘI DUNG 3: Viết đề cương tóm tắt nội dung đề tài.

-

NỘI DUNG 4: Tiến hành vẽ sơ đồ khối, giải thích và lựa chọn linh kiện chính cho
các khối.

-

NỘI DUNG 5: Vẽ sơ đồ nguyên lý và giải thích hoạt động của mạch.

-

NỘI DUNG 6: Viết chương trình điều khiển cho hệ thống.

-

NỘI DUNG 7: Liên kết với ứng dụng trên điện thoại để điều khiển các thiết bị ngoại
vi.

-

NỘI DUNG 8: Thiết kế website hiển thị thông tin và điều khiển thiết bị ngoại vi.
i

-

NỘI DUNG 9: Thi công mạch.

-

NỘI DUNG 10: Thi công mô hình nhà nuôi chim yến và thực hiện kết nối website,
điện thoại.

-

NỘI DUNG 11: Chạy thử nghiệm mô hình.

-

NỘI DUNG 12: Thực hiện điều chỉnh mô hình, điều chỉnh mạch.

-

NỘI DUNG 13: Viết sách luận văn.

-

NỘI DUNG 14: Tiến hành báo cáo đề tài.

III. NGÀY GIAO NHIỆM VỤ:
09/03/2020
IV. NGÀY HOÀN THÀNH NHIỆM VỤ: 03/08/2020
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN:
TS. Trần Vũ Hoàng
CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

ii

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN-ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ
...

...
tring(TimA + 1 , TimB)
ChuoiB = inputString.substring(TimB + 1 , TimC)
ChuoiC = inputString.substring(TimC + 1 , TimD)
ChuoiD = inputString.substring(TimD + 1 , TimE)
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

72

ChuoiE = inputString.substring(TimE + 1 , TimF)
ChuoiF = inputString.substring(TimF + 1 , TimG)
ChuoiG = inputString.substring(TimG + 1 , TimH)
ChuoiH = inputString.substring(TimH + 1 , TimJ)
ChuoiJ = inputString.substring(TimJ + 1 , TimK)
ChuoiK = inputString.substring(TimK + 1 , TimL)
// A[chedo]B[nhiệt độ]C[độ ẩm]D[độ lux]E[trạng thái loa]F[trạng thái quạt]
// G[trạng thái sưởi]H[trạng thái phun sương]J[trạng thái servo]K[mức servo]L
chedo = ChuoiA.toInt()
nhietdo = ChuoiB.toInt()
doam = ChuoiC.toInt()
dolux = ChuoiD.toInt()
trangthai_loa = ChuoiE.toInt()
trangthai_quat = ChuoiF.toInt()
trangthai_suoi = ChuoiG.toInt()
trangthai_phunsuong = ChuoiH.toInt()
trangthai_servo = ChuoiJ.toInt()
mucservo = ChuoiK.toInt()
ChuoiGhep = A + chedo + B + nhietdo + C + doam + D + dolux + E + trangthai_loa
+ F + trangthai_quat + G + trangthai_suoi + H + trangthai_phunsuong + J + trangthai_servo
+ K + mucservo + L
for (byte len = 1 len = ChuoiGhep.length() + 1 len++)
{
ChuoiGhep.toCharArray(ChuoiEspSendMQTT, len)
(3)
}
client.publish(ESP1, ChuoiEspSendMQTT)
}
inputString =
stringComplete = false
}
}
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

73

 Chương trình PHP lấy dữ liệu trạng thái các cảm biến và thiết bị
?php
if( !isset($aResult[error]) )
{
$Rx_nhietdo = $_POST[phpnhietdo]
$Rx_doam= $_POST[phpdoam]
$Rx_lux = $_POST[phplux]
$Rx_loa = $_POST[phploa]
$Rx_quat = $_POST[phpquat]
$Rx_suoi = $_POST[phpsuoi]
$Rx_phunsuong= $_POST[phpphunsuong]
$Rx_servo= $_POST[phpservo]
$dbServername = localhost
$dbUsername = root
$dbPassword =
$dbName = dataductrong
$conn = new mysqli ($dbServername , $dbUsername , $dbPassword , $dbName)
if(mysqli_connect_error())
{
die(Connect error (.mysqli_connect_errno().).mysqli_connect_error())
}
else
{
// save data mysql
$sql = into dataphp(nhietdo , doam , lux , loa , quat, suoi, phunsuong , servo)
value

($Rx_nhietdo,$Rx_doam,$Rx_lux,

$Rx_loa

,

$Rx_quat,$Rx_suoi,$Rx_phunsuong, $Rx_servo )
if($conn-query($sql))
{
echo New record is ed sucessfully
}
else
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

74

{

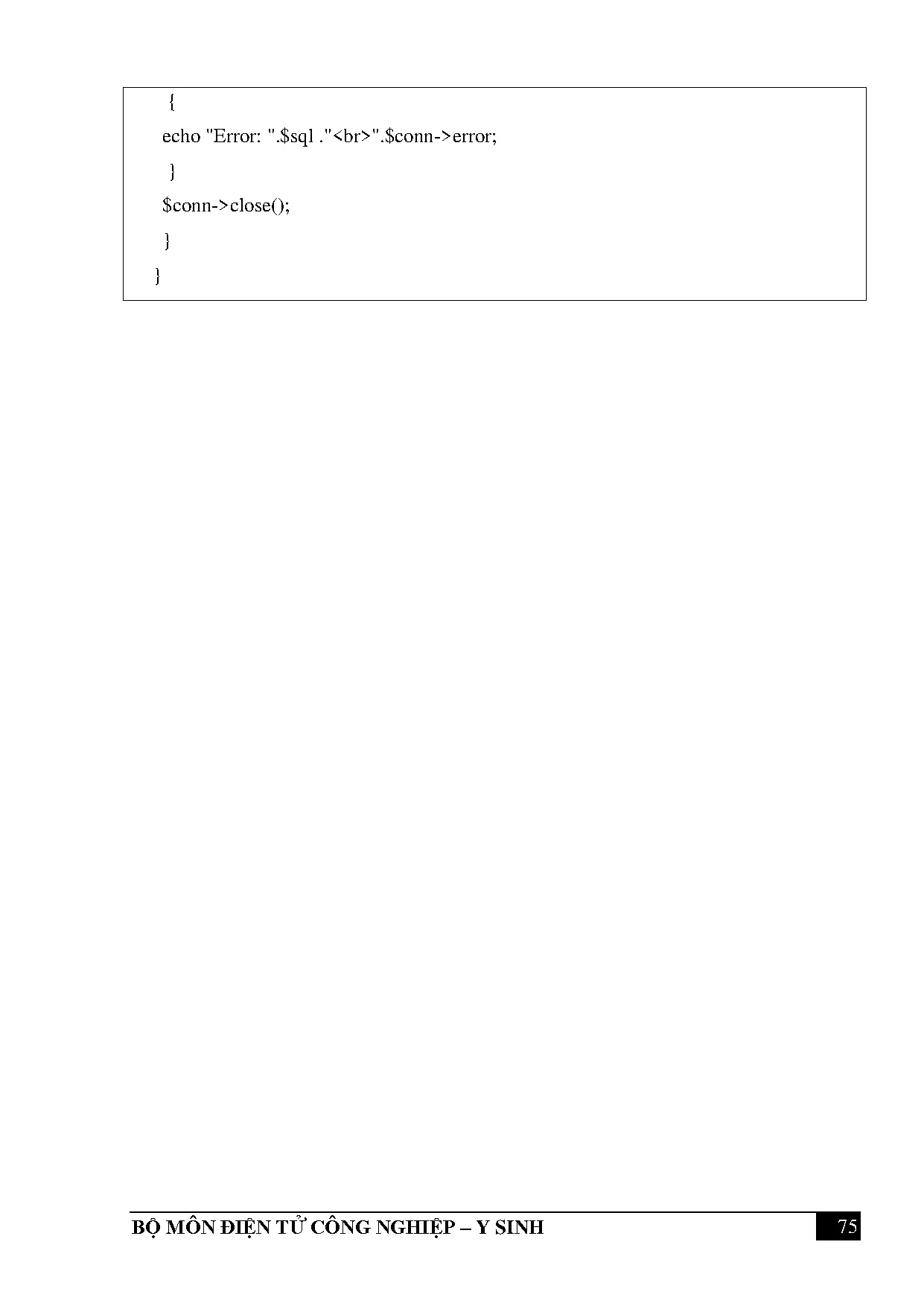

echo Error: .$sql .br.$conn-error
}
$conn-close()
}
}
