BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐIỆN - ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

--

ĐỒ ÁN TỐT NGHIỆP
NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ VIỄN THÔNG

ĐỀ TÀI:
THIẾT KẾ VÀ THI CÔNG MÔ HÌNH GIÁM SÁT,
ĐIỀU KHIỂN NHÀ NUÔI CHIM YẾN ỨNG DỤNG IOT
VÀ GIAO THỨC TRUYỀN THÔNG MODBUS
GVHD: GVC. ThS. TRƯƠNG NGỌC ANH
Sinh viên thực hiện: Ngô Tuyết Lan

- 19161253

Nguyễn Công Hậu - 20161313

Tp. Hồ Chí Minh, ngày 25 tháng 12 năm 2024

1

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐIỆN - ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

--

ĐỒ ÁN TỐT NGHIỆP

[Grab your reader’s attention with a great quote from the document or use this space to emphasize a key point.
To place this text box anywhere on the page, just drag it.]

NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ VIỄN THÔNG

ĐỀ TÀI:
THIẾT KẾ VÀ THI CÔNG MÔ HÌNH GIÁM SÁT,
ĐIỀU KHIỂN NHÀ NUÔI CHIM YẾN ỨNG DỤNG IOT
VÀ GIAO THỨC TRUYỀN THÔNG MODBUS
GVHD: GVC. ThS. TRƯƠNG NGỌC ANH
Sinh viên thực hiện: Ngô Tuyết Lan

- 19161253

Nguyễn Công Hậu - 20161313

Tp. Hồ Chí Minh, ngày 25 tháng 12 năm 2024

1

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN - ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP –Y SINH

o0o-Tp. HCM, ngày 25 tháng 12 năm 2024

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:

Ngô Tuyết Lan

MSSV: 19161253

Nguyễn Công Hậu

MSSV: 20161313

Chuyên ngành:

Điện tử Công Nghiệp – Y Sinh

Mã ngành: 161

Hệ đào tạo:

Đại học chính quy

Mã hệ: 1

Khoá:

2020

I. TÊN ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG MÔ HÌNH GIÁM SÁT, ĐIỀU
KHIỂN NHÀ NUÔI CHIM YẾN ỨNG DỤNG IOT VÀ
GIAO THỨC TRUYỀN THÔNG MODBUS
II. NHIỆM VỤ:
1. Các số liệu ban đầu:
- Sử dụng Sim A7680C, ESP32 và các thiết bị ngoại vi liên quan đến đề tài
- Có thể giám sát và điều khiển các thiết bị qua 4G.
- Nội dung thực hiện:
NỘI DUNG 1: Tìm hiểu môi trường sinh sống, các thói quen của chim yến. Đi khảo sát
nhà nuôi chim yến thực tế.
NỘI DUNG 2: Tìm đọc các công nghệ, ứng dụng, trang thiết bị được sử dụng trong nhà
yến hiện nay.
NỘI DUNG 3: Viết đề cương tóm tắt cho đề tài.
NỘI DUNG 4: Tiến hành vẽ sơ đồ khối, giải thích và lựa chọn linh kiện cho từng khối.
NỘI DUNG 5: Tìm hiểu về cách đọc tín hiệu từ cảm biến, cách sử dụng các module và
cách sử dụng ThingsBoard và giao thức truyền thông Modbus.
i

NỘI DUNG 6: Vẽ sơ đồ nguyên lý và giải thích nguyên lý hoạt động.
NỘI DUNG 7: Vẽ mạch in PCB và thi công mạch hoàn chỉnh.
NỘI DU
...

...

case 0x53:
p=(p%10)*10+3
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))
break
case 0x54:
p=(p%10)*10+4
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))
break
case 0x55:
p=(p%10)*10+5
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))
break
case 0x56:
p=(p%10)*10+6
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))
sendToNextion(page, object, String(p))
break
case 0x57:
p=(p%10)*10+7
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))

99

break
case 0x57:
p=(p%10)*10+7
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))
break
case 0x58:
p=(p%10)*10+8
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))
break
case 0x59:
p=(p%10)*10+9
sendPictureChange(page, p13, 16)
sendToNextion(page, object, String(p))
break
}
}

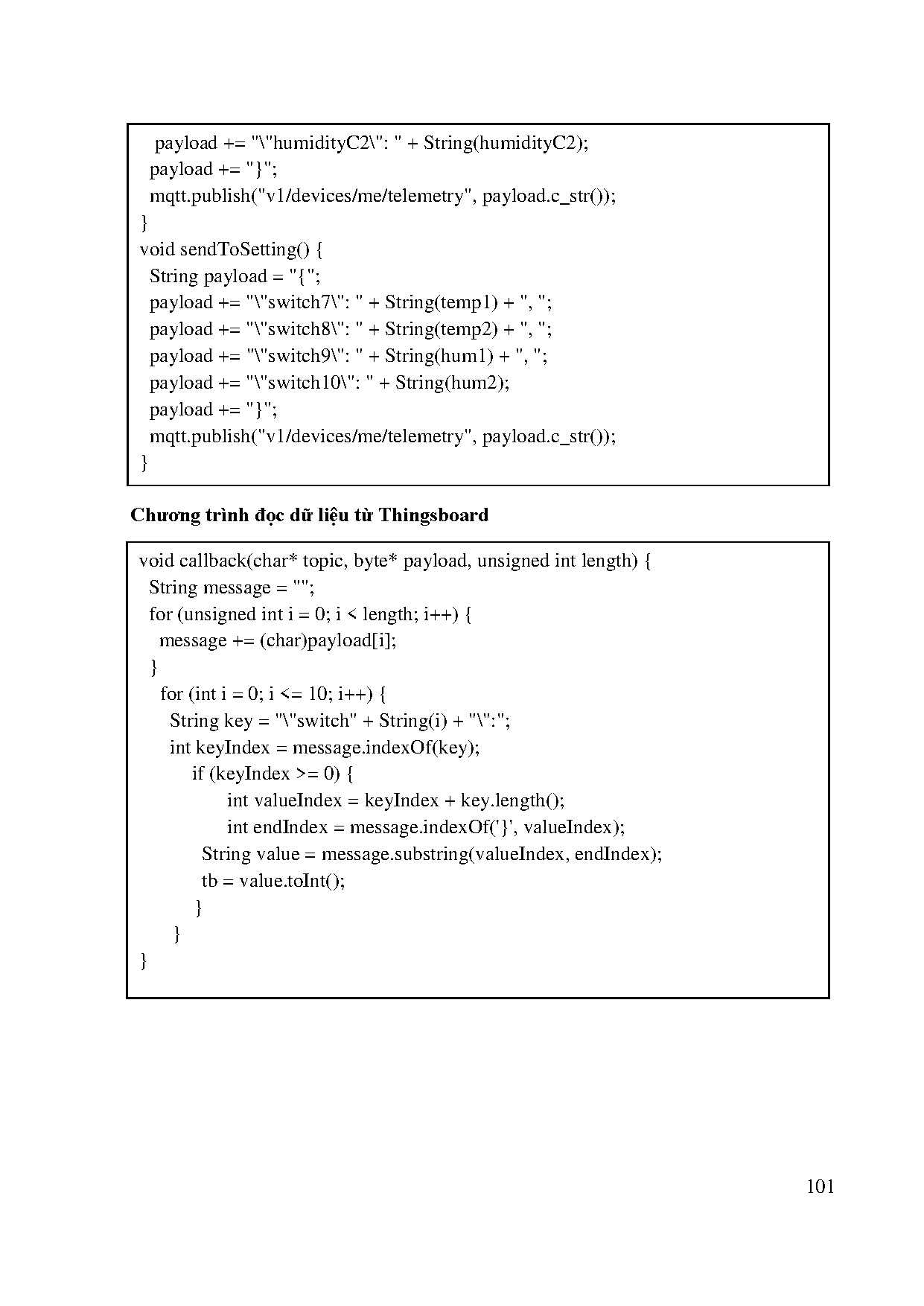

Chương trình gửi dữ liệu lên Thingsboard
void sendToSharedAttributes(const char* switchName, int state)
{
String payload = {
payload += \\
payload += switchName
payload += \\:
payload += state
payload += }
const char* topic = v1/devices/me/attributes
bool result = mqtt.publish(topic, payload.c_str())
}
void sendToThingsBoard(int tempC1, int humidityC1, int tempC2, int humidityC2)
{
String payload = {
payload += \\tempC1\\: + String(tempC1) + ,
payload += \\humidityC1\\: + String(humidityC1) + ,
payload += \\tempC2\\: + String(tempC2) + ,

100

payload += \\humidityC2\\: + String(humidityC2)
payload += }
mqtt.publish(v1/devices/me/telemetry, payload.c_str())
}
void sendToSetting() {
String payload = {
payload += \\switch7\\: + String(temp1) + ,
payload += \\switch8\\: + String(temp2) + ,
payload += \\switch9\\: + String(hum1) + ,
payload += \\switch10\\: + String(hum2)
payload += }
mqtt.publish(v1/devices/me/telemetry, payload.c_str())
}
Chương trình đọc dữ liệu từ Thingsboard
void callback(char* topic, byte* payload, unsigned int length) {
String message =
for (unsigned int i = 0 i length i++) {
message += (char)payload[i]
}
for (int i = 0 i = 10 i++) {
String key = \\switch + String(i) + \\:
int keyIndex = message.indexOf(key)
if (keyIndex = 0) {
int valueIndex = keyIndex + key.length()
int endIndex = message.indexOf(}, valueIndex)
String value = message.substring(valueIndex, endIndex)
tb = value.toInt()
}
}
}

101
