TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ VÀ THI CÔNG MÔ HÌNH
CĂN HỘ THÔNG MINH

SVTH : PHẠM THANH ĐẠT MSSV: 19161006
PHẠM HỮU ĐẠT

MSSV: 19161090

Khóa : 2019
Ngành : CNKT Điện tử - Viễn thông
GVHD: ThS. Nguyễn Ngô Lâm

Thành phố Hồ Chí Minh, Tháng 07 năm 2023

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

Độc lập – Tự do - Hạnh phúc
____***____
Tp. Hồ Chí Minh, ngày ... tháng ... năm 2023

NHIỆM VỤ ĐỒ ÁN
Họ và tên sinh viên:

Phạm Thanh Đạt

MSSV: 19161006

Phạm Hữu Đạt

MSSV: 19161090

Ngành: Công nghệ Kỹ thuật Điện tử Viễn Thông

Lớp: 19161CLVT1

Giảng viên hướng dẫn: Thạc sĩ Nguyễn Ngô Lâm
Ngày nhận đề tài: 15/2/2023

Ngày nộp đề tài: 24/6/2023

1. Tên đề tài: THIẾT KẾ VÀ THI CÔNG MÔ HÌNH CĂN HỘ THÔNG MINH
2. Các số liệu, tài liệu ban đầu:
− Kiến thức cơ bản về các môn Mạch điện, Điện tử cơ bản, Vi xử lý, Arduino.
− Các tài liệu về lập trình Arduino, ESP.
− Tìm hiểu về các ngôn ngữ lập trình Web.
3. Nội dung thực hiện đề tài:
− Nghiên cứu, thiết kế hệ thống
− Thiết kế sơ đồ khối
− Vẽ mô phỏng sơ đồ mạch trên Proteus
− Lập trình cho hệ thống trên phần mềm Arduino IDE và Visual Studio Code.
− Kết nối các phần của hệ thống, kiểm tra và chỉnh sửa.
− Kiểm tra chạy thử trên board mạch
− Chỉnh sửa và kiểm tra mạch
− Thi công mô hình hệ thống
− Viết báo cáo
− Bảo vệ đồ án tốt nghiệp
4. Sản phẩm:
Thiết kế mô hình căn hộ thông minh sử dụng hệ thống bảo mật qua FaceID
và Password. Sử dụng hệ thống báo cháy tự động. Trang bị hệ thống đóng mở cửa
sổ tự động thông qua cảm biến. Áp dụng IoTs để điều khiển thiết bị trong nhà.
[

TRƯỞNG NGÀNH

]

GIẢNG VIÊN HƯỚNG DẪN

LỜI CẢM ƠN
Trong quá trình thực hiện đồ án tốt nghiệp, nhóm xin gửi lời cảm ơn chân
thành đến các giảng viên trong Khoa Đào tạo Chất lượng cao của Trường Đại học
Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh, đặc biệt là Thầy Nguyễn Ngô Lâm, đã
vô cùng hỗ trợ và tạo điều kiện thuận lợi cho nhóm hoàn thành đồ án tốt nghiệp một
cách xuất sắc.
Không chỉ dừng lại ở đó, nhóm muốn gửi lời cảm ơn sâu sắc đến các anh/chị
giảng viên và bạn bè đã nhiệt tình hỗ trợ và góp ý giúp cho nhóm hoàn thiện đồ án.
Sự đóng góp quý báu của mọi người đã đóng vai trò quan trọng và không thể thiếu
trong thành công của nhóm.
Nhóm thấu hiểu rằng kiến thức vẫn còn hạn chế và có thể gặp phải những
thiếu sót trong quá trình nghiên cứu và trình bày về đồ án. Vì vậy, nhóm chân thành
mong nhận được những góp ý, đánh giá và phản hồi quý báu từ thầy/cô để đồ án
c
...

...
aseData,/LivingRoom/Fan))
{
fan_state_liv=firebaseData.intData()
digitalWrite(liv.fan, fan_state_liv)
}
if(Firebase.getBool(firebaseData,/LivingRoom/Lighting))
{
light_state_liv=firebaseData.intData()
digitalWrite(liv.light, light_state_liv)
}
if(Firebase.getBool(firebaseData,/Kitchen/Lighting))
{
light_state_kit=firebaseData.intData()
digitalWrite(kit.light, light_state_kit)
}
if(Firebase.getBool(firebaseData,/BedRoom/Fan))
103

{
fan_state_bed=firebaseData.intData()
digitalWrite(bed.fan, fan_state_bed)
}
if(Firebase.getBool(firebaseData,/BedRoom/Lighting))
{
light_state_bed=firebaseData.intData()
digitalWrite(bed.light, light_state_bed)
}

- Đọc cảm biến khí gas qua chân Analog( dải từ 0-4095) do ADC1 của ESP32 là 12
bit

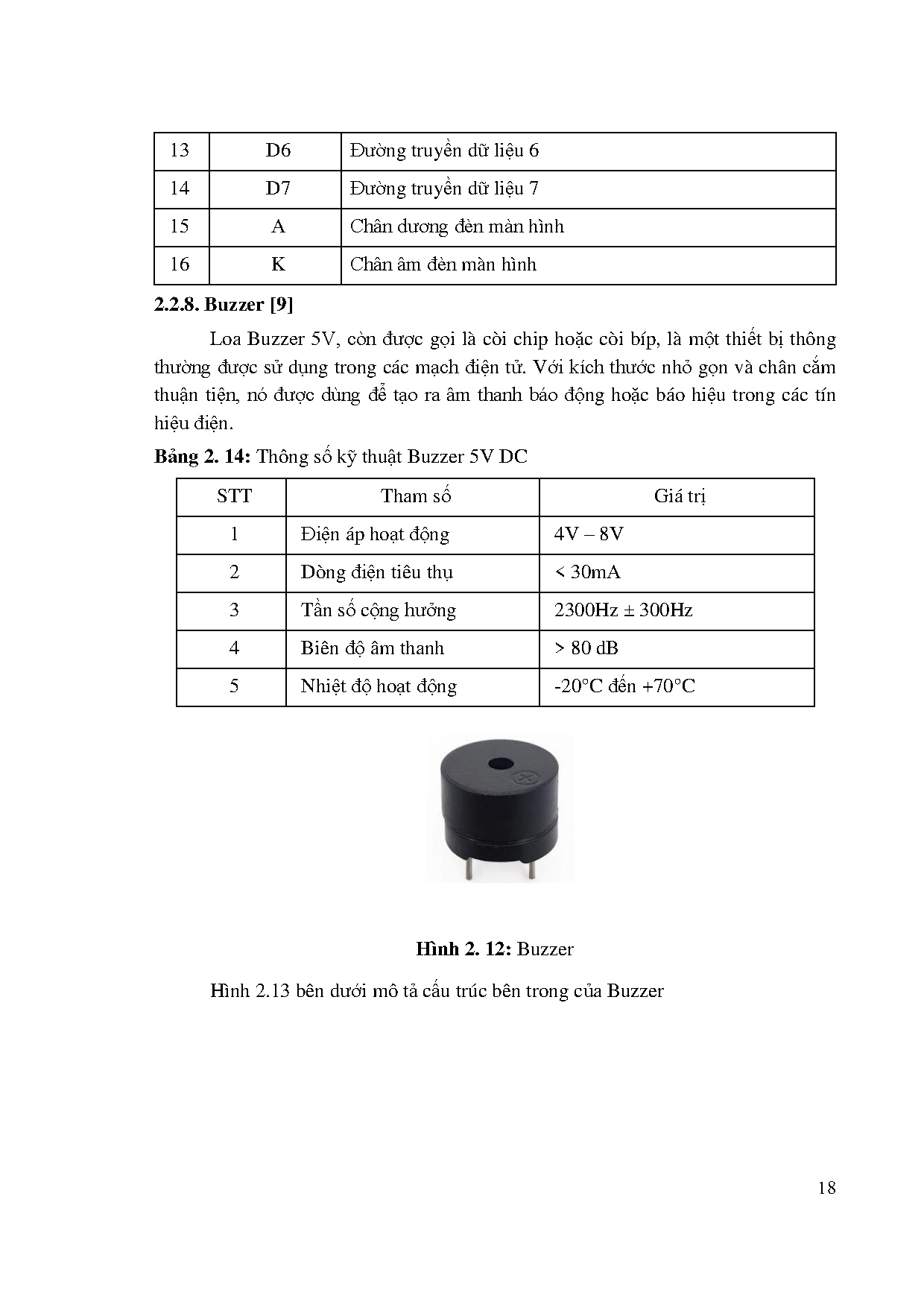

+ Nếu khí gas vượt ngưỡng an toàn 2000 sẽ có chuông báo động, đồng thời mở
quạt thông gió

int analogSensor = analogRead(kit.smoke_pin)
Serial.println(analogSensor)
if (analogSensor 2000)
{
digitalWrite(kit.buzzer,HIGH)
digitalWrite(kit.fan, 1)
Firebase.setBool(firebaseData,/Kitchen/Fan, true)
(50)
}
else
{
digitalWrite(kit.buzzer,LOW)
digitalWrite(kit.fan, 0)
Firebase.setBool(firebaseData,/Kitchen/Fan, false)
}

- Cứ 5s sẽ
+ Cập nhật nồng độ khí gas lên Firebase
+ Đọc nhiệt độ, độ ẩm trong phòng khách, phòng ngủ, cập nhật Firebase
+ Nếu nhiệt độ phòng nào lớn hơn 30 độ sẽ tự động mở quạt phòng đó
104


if((millis()-time1)=5000)
{
Firebase.setInt(firebaseData,/Kitchen/Smoke,analogSensor)
h1 = dht_liv.readHumidity()
t1 = dht_liv.readTemperature()
h2 = dht_bed.readHumidity()
t2 = dht_bed.readTemperature()
Serial.println(h2)
Serial.println(t2)
if (isnan(h1) || isnan(t1) )
{
Serial.println(F(Failed to read from DHT sensor!))
}
if (t132.5)
{
fan_state_liv = true
digitalWrite(liv.fan, fan_state_liv)
Firebase.setBool(firebaseData,/LivingRoom/Fan, fan_state_liv)
}
if (t233)
{
fan_state_bed= true
digitalWrite(bed.fan, fan_state_bed)
Firebase.setBool(firebaseData,/BedRoom/Fan, fan_state_bed)
}
Firebase.setFloat(firebaseData,/BedRoom/Temp, t2)
Firebase.setFloat(firebaseData,/BedRoom/Humi, h2)
Firebase.setFloat(firebaseData,/LivingRoom/Humi, h1)
Firebase.setFloat(firebaseData,/LivingRoom/Temp, t1)
time1=millis()
}
-LCD hiển thị nhiệt độ độ ẩm phòng khách-
105

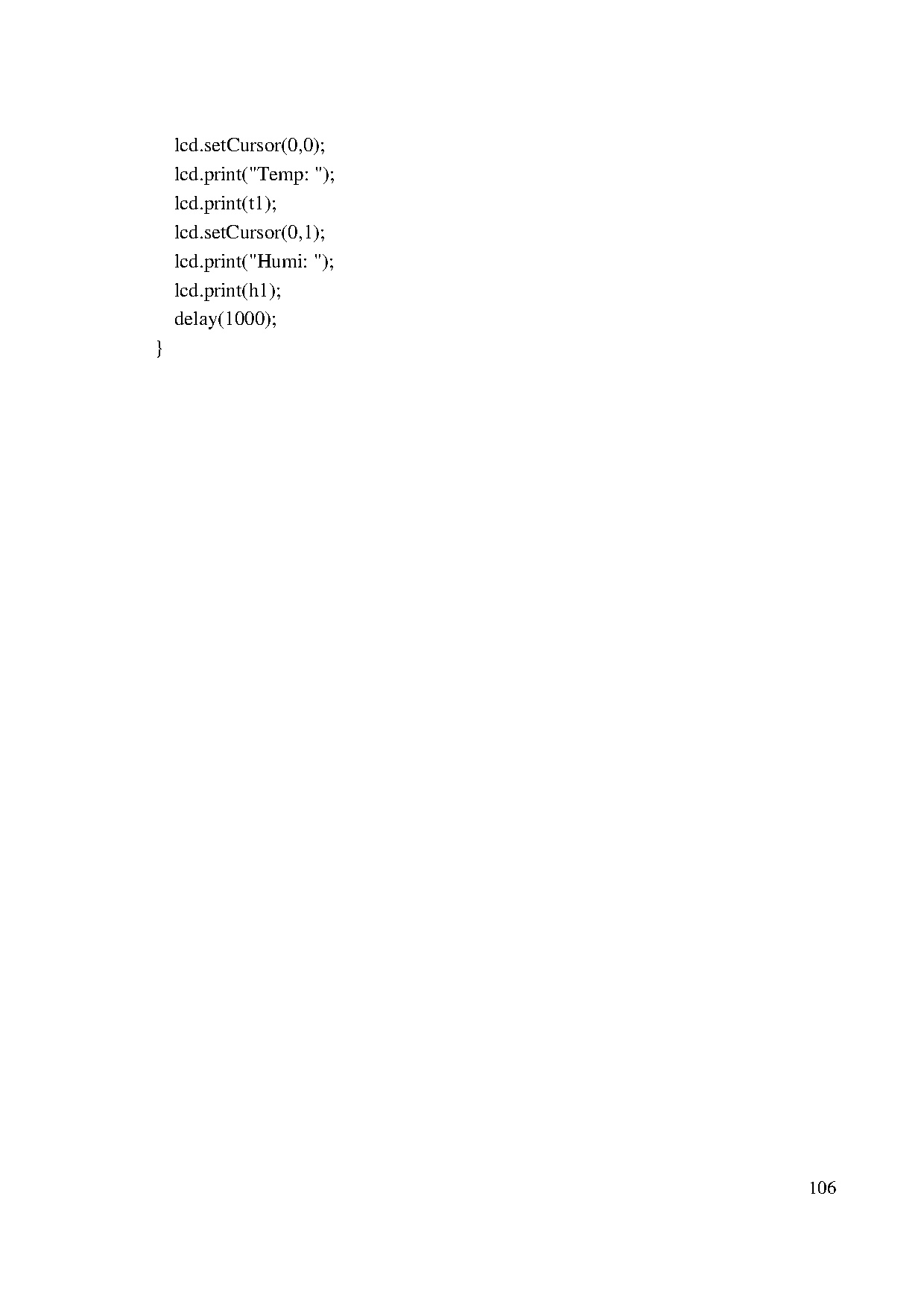

lcd.setCursor(0,0)
lcd.print(Temp: )
lcd.print(t1)
lcd.setCursor(0,1)
lcd.print(Humi: )
lcd.print(h1)
(1000)
}
