BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH KỸ THUẬT Y SINH (ĐIỆN TỬ Y SINH)

ĐỀ TÀI:

THIẾT KẾ VÀ THI CÔNG HỆ THỐNG
LẤY SỐ KHÁM BỆNH TỰ ĐỘNG VÀ
QUẢN LÝ THÔNG TIN BỆNH NHÂN
GVHD:

TS. Trần Vi Đô

SVTH:

Bùi Thị Anh Tú

19129058

Trần Cát Tường

19129062

Tp. Hồ Chí Minh - 06/2023

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
KHOA ĐIỆN-ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
o0o-Tp. HCM, ngày 03 tháng 07 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
Chuyên ngành:
Hệ đào tạo:
Khóa:

Bùi Thị Anh Tú
Trần Cát Tường
Kỹ thuật Y sinh
Đại học chính quy
2019

MSSV: 19129058
MSSV: 19129062
Mã ngành: 7520212D
Mã hệ:
1
Lớp:
191290

I. TÊN ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG HỆ THỐNG LẤY SỐ KHÁM
BỆNH TỰ ĐỘNG VÀ QUẢN LÝ THÔNG TIN BỆNH NHÂN
II. NHIỆM VỤ
1. Các số liệu ban đầu:
- Phần cứng: ESP32 DOIT DevKit V1, Module MFRC522, 12 thẻ từ, LCD 20x4.
- Phần mềm lập trình và thiết kế giao diện Web: Arduino IDE, Visual Studio.
- Thiết kế giao diện Web đăng ký khám bệnh và quản lý thông tin bệnh nhân, bác
sĩ.
- Xây dựng hệ cơ sở dữ liệu MySQL dựa trên XAMPP.
- Xây dựng Web bằng ReactJS + NodeJS.
- Lê Ngọc Trường Nhân – Lê Thị Lệ Trinh năm 2020 với đề tài: “Thiết kế hệ
thống quản lý dữ liệu bệnh nhân trong bệnh viện bằng công nghệ RFID” [3].
- Đỗ Tiến Dũng – Trương Thị Ngọc Huệ với đề tài: “Thiết kế và thi công hệ
thống quản lý bệnh nhân đăng ký khám bệnh tại bệnh viện” [5].
- Nguyễn Đình Phú, Trương Ngọc Anh, “Giáo trình vi xử lý”, Đại học Sư phạm
Kỹ thuật TP. Hồ Chí Minh, 2013.
2. Nội dung thực hiện:


NỘI DUNG 1: Tìm hiểu ESP32 với các Module thẻ RFID.



NỘI DUNG 2: Tìm hiểu về hệ quản lý cơ sở dữ liệu MySQL.



NỘI DUNG 3: Thiết kế phần cứng đọc thẻ RFID và bộ phận thông báo, hiển
thị thông tin.

i



NỘI DUNG 4: Nghiên cứu xây dựng Web Server quản lý hệ thống.



NỘI DUNG 5: Thiết kế mô hình hệ thống.



NỘI DUNG 6: Thi công mô hình, chạy thử nghiệm và đánh giá kết quả thực
hiện.

III. NGÀY GIAO NHIỆM VỤ:
20/02/2023
IV. NGÀY HOÀN THÀNH NHIỆM VỤ: 03/07/2023
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN:
TS. Trần Vi Đô
CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

ii

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
KHOA ĐIỆN-ĐIỆN TỬ
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
o0o-Tp. HCM, ngày 20 tháng 06 năm 20
...

...
*p = const_char *(str.c_str())
return p
}}
void setup()
{
Serial.begin(115200) // Initialize serial communications with the PC
SPI.begin()

// Init SPI bus

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

83

PHỤ LỤC
mfrc522.PCD_Init() // Init MFRC522 card
lcd.begin(20, 4)
lcd.init()

//use lcd

lcd.backlight()
lcd.clear()
while (!Serial)
(1000)
lcd.clear()
lcd.setCursor(0, 0)
lcd.print(Connect wifi)
(500)
WiFi.begin(ssid, password) // Connect to your WiFi router
Serial.println(Connecting...)
lcd.setCursor(0, 1)
lcd.print(Connecting.....)
pinMode(ON_Board_LED, OUTPUT) //-Wait for connection
while (WiFi.status() != WL_CONNECTED)
{
Serial.print(.)
//Make the On Board Flashing LED on the process of
connecting to the wifi router.
digitalWrite(ON_Board_LED, LOW)
(250)
digitalWrite(ON_Board_LED, HIGH)
(250)
}
digitalWrite(ON_Board_LED, HIGH) // Turn off the On Board LED when it is

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

84

PHỤ LỤC
connected to the wifi router.
//If successfully connected to the wifi router, the IP
Address that will be visited is displayed in the serial monitor
Serial.println()
Serial.print(Successfully connected to : )
lcd.clear()
lcd.setCursor(0, 0) //cột hàng
lcd.println(Successfully

)

(500)
Serial.println(ssid)
Serial.print(IP address: )
Serial.println(WiFi.localIP())
digitalWrite(ON_Board_LED, LOW)
Serial.println(Please tag a card or keychain to see the UID !)
Serial.println()
lcd.clear()
lcd.setCursor(4, 0) //cột hàng
lcd.println(Hay quet the

)

// (1000)}
void loop()
{
readsuccess = getid()
if (readsuccess)
{
digitalWrite(ON_Board_LED, HIGH)
(1000)
digitalWrite(ON_Board_LED, LOW)

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

85

PHỤ LỤC
(1000)
char str = 00000
String UIDresultSend = String(str)
digitalWrite(ON_Board_LED, LOW)
String new_UIDresultSend
new_UIDresultSend = new_StrUID
if (new_UIDresultSend != UIDresultSend)
{
UIDresultSend = new_UIDresultSend
// Đặt trạng thái mới
Serial.println(UIDresultSend)
if (putData(UIDresultSend) == 200)
Serial.println(done connect )
else
{
Serial.println(connect false )
}}
putData
(1000) // Send a request every 10 seconds
}}

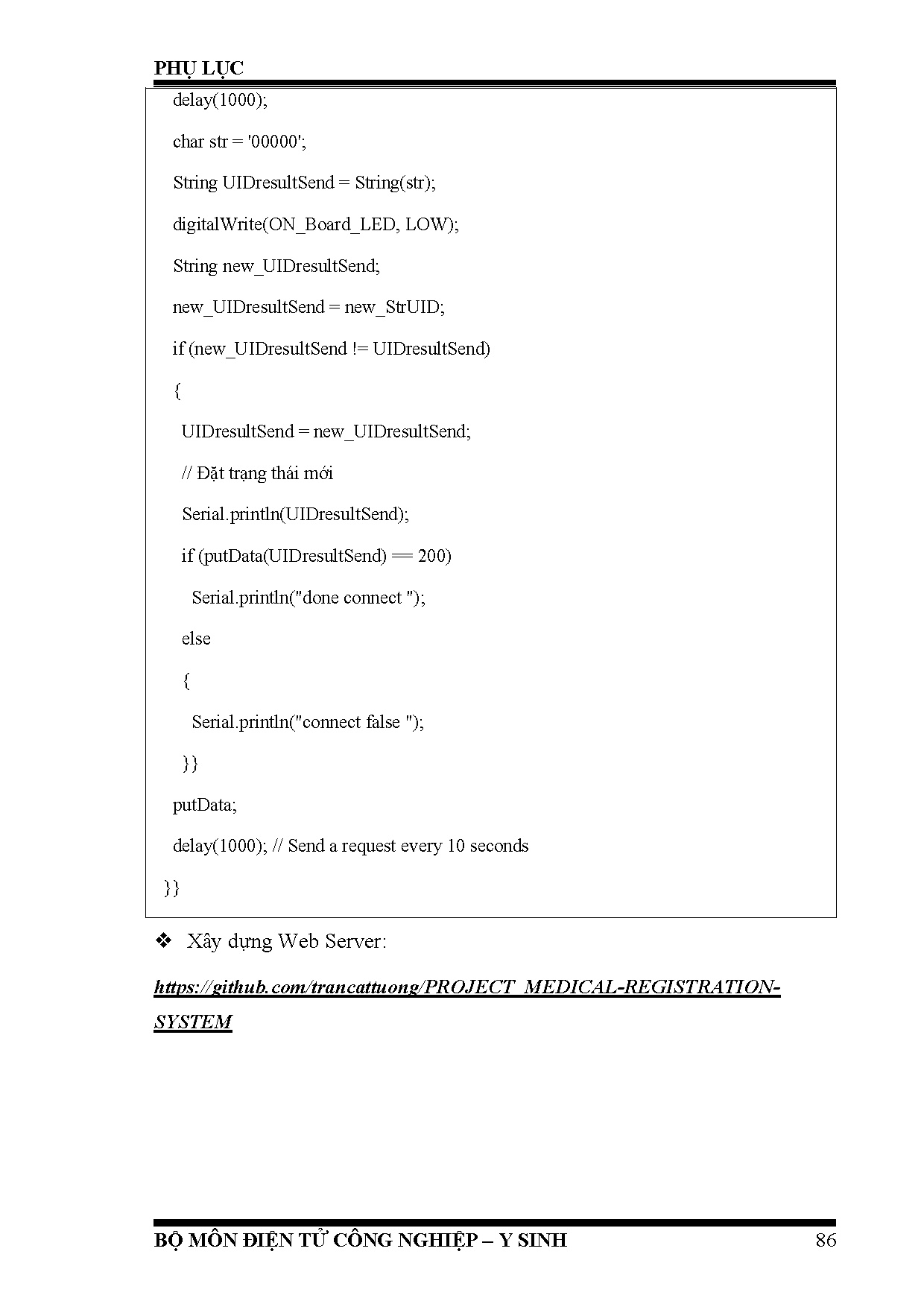

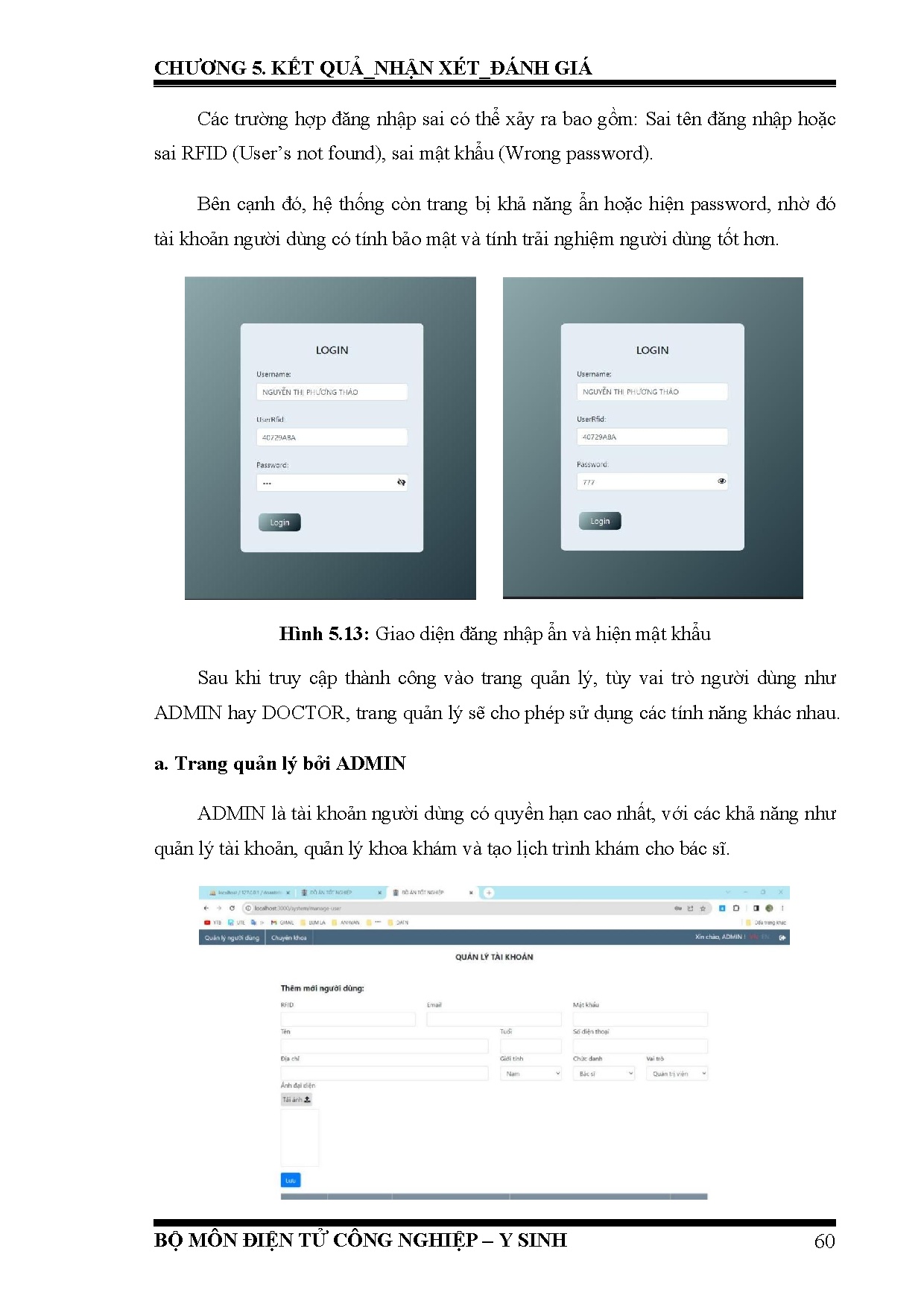

 Xây dựng Web Server:
https://github.com/trancattuong/PROJECT_MEDICAL-REGISTRATIONSYSTEM

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
