Đồ án tốt nghiệp - Thiết kế và thi công hệ thống giám sát phân xưởng

BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH KỸ THUẬT ĐIỆN TỬ VIỄN THÔNG
ĐỀ TÀI:

THIẾT KẾ VÀ THI CÔNG HỆ THỐNG GIÁM SÁT
PHÂN XƯỞNG

GVHD: ThS. Nguyễn Ngô Lâm
SVTH: Nguyễn Hoàng Khang
MSSV: 19161246
SVTH: Nguyễn Hoàng Nam
MSSV: 19161262

Tp. Hồ Chí Minh, tháng 07 năm 2023

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
KHOA ĐIỆN-ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y
SINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA
VIỆT NAM
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
o0o-Tp. HCM, ngày 30 tháng 06 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
Chuyên ngành:
Hệ đào tạo:
Khóa:

Nguyễn Hoàng Khang
Nguyễn Hoàng Nam
Điện tử công nghiệp
Đại học chính quy
2019

MSSV: 19161246
MSSV: 19161262
Mã ngành: 161
Mã hệ:
1
Lớp:
19161DTCN

I. TÊN ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG HỆ THỐNG GIÁM SÁT PHÂN
XƯỞNG
II. NHIỆM VỤ
1. Các số liệu ban đầu:
• Khảo sát, tìm hiểu các hệ thống giám sát đang có mặt trên thị trường.
• Nghiên cứu, tìm hiểu các module cảm biến phù hợp cho hệ thống.
• Đưa ra các phương án thiết kế phù hợp, tối ưu cho hệ thống.
• Bố trí các module cảm biến, thiết kế mô hình.
2. Nội dung thực hiện:
• Tính toán, chọn lựa linh kiện và thiết kế hệ thống.
• Vẽ sơ đồ khối, sơ đồ nguyên lý bằng phần mềm Altium Designer.
• Lập trình cho hệ thống, thiết kế website.
• Kiểm tra, chạy thử hệ thống.
• Thi công mô hình hệ thống.
• Chỉnh sửa, kiểm tra lỗi.
• Viết báo cáo.
• Bảo vệ đồ án.
III. NGÀY GIAO NHIỆM VỤ:
20/02/2023
IV. NGÀY HOÀN THÀNH NHIỆM VỤ:
30/06/2023
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN:
ThS. Nguyễn Ngô Lâm
CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

i

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
KHOA ĐIỆN-ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y
SINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA
VIỆT NAM
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
o0o-Tp. HCM, ngày 30 tháng 06 năm 2023

LỊCH TRÌNH THỰC HIỆN ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên 1: Nguyễn Hoàng Khang
Lớp: 19161DTCNB

MSSV: 19161246

Họ tên sinh viên 2: Nguyễn Hoàng Nam
Lớp: 19161DTCNB

MSSV: 19161262

Tên đề tài: THIẾT KẾ VÀ THI CÔNG HỆ THỐNG GIÁM SÁT PHÂN XƯỞNG
Tuần/ngày
Tuần 1
(20/02 – 26/02)
Tuần 2
(27/02 – 05/03)
Tuần 3
(06/03 – 12/03)

Nội dung

Nhận đề tài
Báo cáo GVHD
Tìm hiểu đề tài và phương pháp thực hiện
Báo cáo GVHD
Tìm hiểu về lý thuyết và linh kiện cần dùng
Báo cáo GVHD

(13/03 – 19/03)

Vẽ sơ đồ khối

Tuần 5

Báo cáo GVHD

Tuần 6
(27/03 – 02/04)
Tuần 7
(03/04 – 09/04)
Tuần 8
(10/04 – 16/04)
Tuần 9
(17/04 – 2
...

...
yroi.com/motor-390-12v-13000rpm
[27] “Đèn”, https://denledvanphong.com/san-pham/bong-den-led-bup15w/?gad=1&ampgclid=Cj0KCQjwwISlBhD6ARIsAESAmp7dHRKI_AxpPW5
2U8lAIXmtfoa3bBTVajyxaQ535xJXn_O5QgJ92E8aAoxLEALw_wcB

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

95

PHỤ LỤC
Chương trình con đọc giá trị cảm biến
void docgiatri()
{
nutnhan()
MIC= 20*log10(analogRead (ATPIN)/5)
AS=digitalRead(ASPIN)
KHOI=digitalRead(KHOIPIN)
sensor1.requestTemperatures()
sensor2.requestTemperatures()
NHIETDO1=sensor1.getTempCByIndex(0)
NHIETDO2=sensor2.getTempCByIndex(0)
nd=NHIETDO1*100
nd2=NHIETDO2*100
I = sensor.getCurrentDC()
P=I*-12*100
}

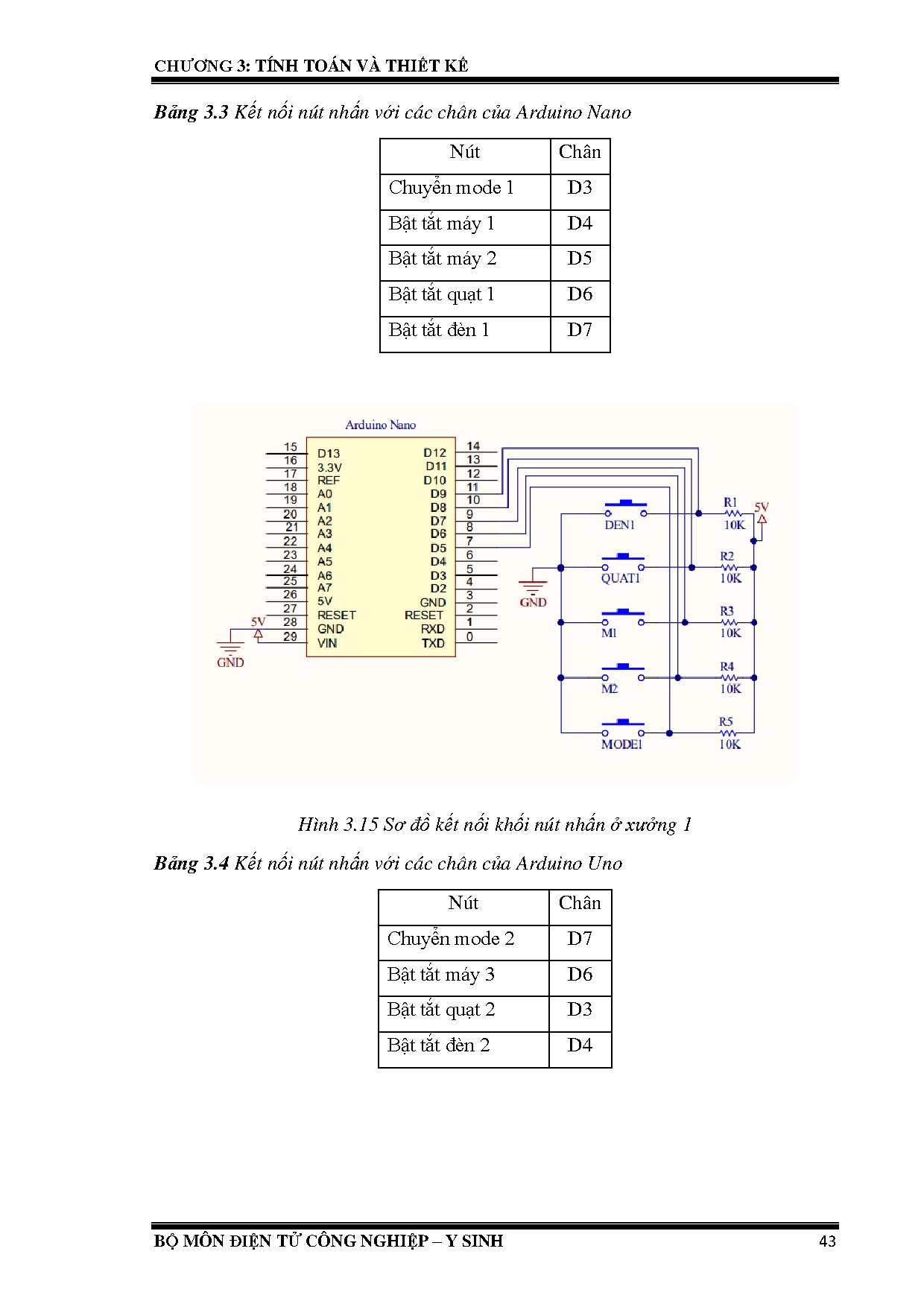

Chương trình con nút nhấn
void nutnhan()
{
gtnutnhan1 = digitalRead(BTNMODE)
if(gtnutnhan1==0)
{
(20)
{
if(gtnutnhan1==0)
{
dem1++
if(dem1==2)

dem1=0

}}}
gtnutnhan2 = digitalRead(BTNM)
if(gtnutnhan2==0)
{
(20)
{
if(gtnutnhan2==0)
{
dem2++
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

96

if(dem2==2) dem2=0
}}}
gtnutnhan3 = digitalRead(BTNQUAT)
if(gtnutnhan3==0)
{
(20)
{
if(gtnutnhan3==0)
{
dem3++
if(dem3==2) dem3=0
}}}
gtnutnhan4= digitalRead(BTNDEN)
if(gtnutnhan4==0)
{
(20)
if(gtnutnhan4==0)
{
dem4++
if(dem4==2)

dem4=0

}}}

Chương trình con điều khiển tải
void relay()
{
nutnhan()
if(dem2==0)
{
digitalWrite(MAY,LOW)
may=0
}
else if(dem2==1)
{
digitalWrite(MAY,HIGH)
may=1
}
if(dem1==1)
{
digitalWrite(LEDVANG, HIGH)
if(dem3==0)
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

97

{
digitalWrite(QUAT,LOW)
quat=0
}
else if(dem3==1)
{
digitalWrite(QUAT,HIGH)
quat=1
}
if(dem4==0)
{
digitalWrite(LED,LOW)
den=0
}
else if(dem4==1)
{
digitalWrite(LED,HIGH)
den=1
}
if (KHOI==0)
{
digitalWrite(BUZZER,HIGH)
(2000)
digitalWrite(BUZZER, LOW)
(1000)
digitalWrite(BUZZER,HIGH)
(2000)
digitalWrite(BUZZER, LOW)
}
else if(KHOI==1)
{
digitalWrite(BUZZER, LOW)
}}
if(dem1==0)
{
digitalWrite(LEDVANG, LOW)
if(NHIETDO2 33)
{
dem3=1
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

98

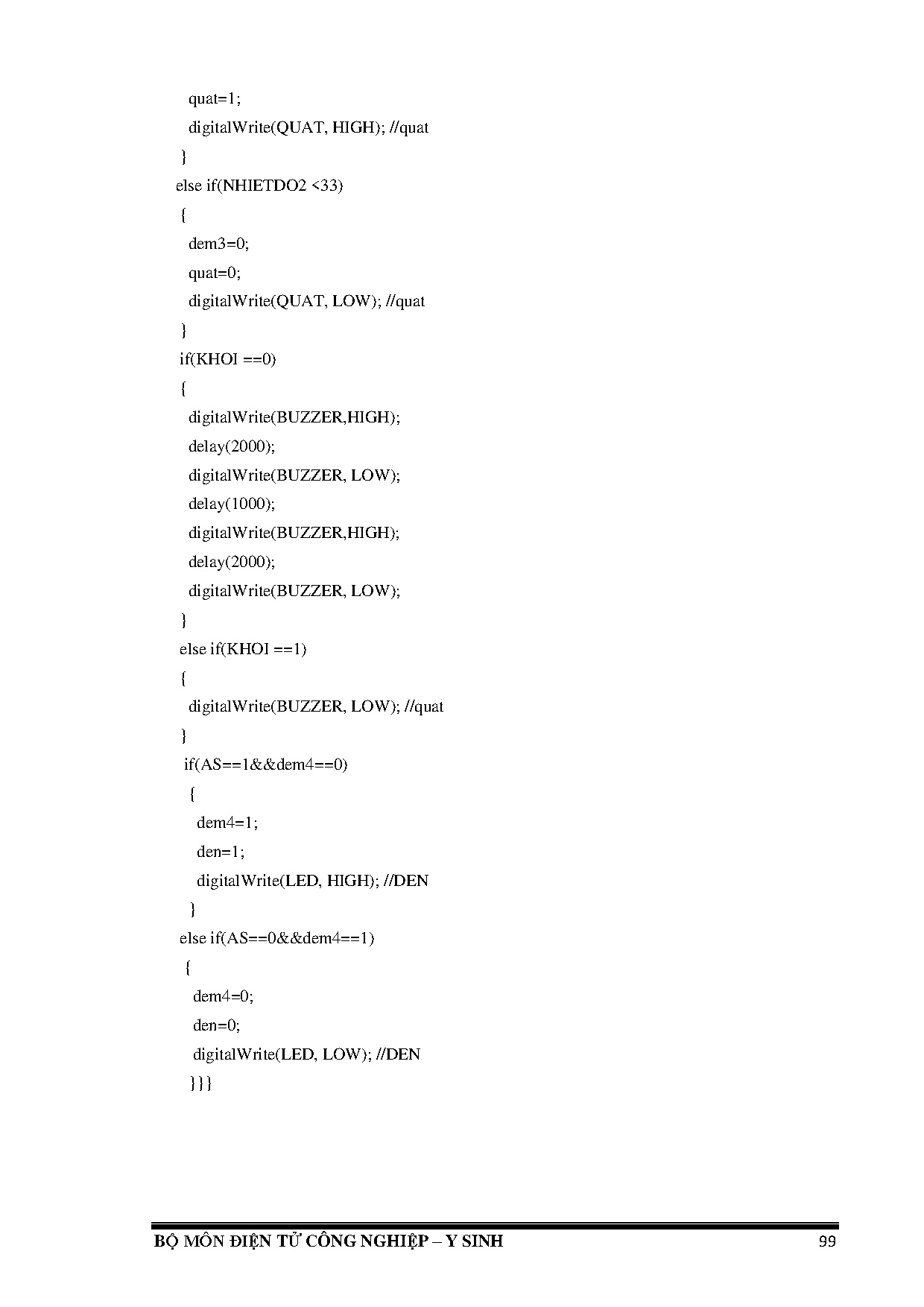

quat=1
digitalWrite(QUAT, HIGH) //quat
}
else if(NHIETDO2 33)
{
dem3=0
quat=0
digitalWrite(QUAT, LOW) //quat
}
if(KHOI ==0)
{
digitalWrite(BUZZER,HIGH)
(2000)
digitalWrite(BUZZER, LOW)
(1000)
digitalWrite(BUZZER,HIGH)
(2000)
digitalWrite(BUZZER, LOW)
}
else if(KHOI ==1)
{
digitalWrite(BUZZER, LOW) //quat
}
if(AS==1&amp&ampdem4==0)
{
dem4=1
den=1
digitalWrite(LED, HIGH) //DEN
}
else if(AS==0&amp&ampdem4==1)
{
dem4=0
den=0
digitalWrite(LED, LOW) //DEN
}}}

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

99
