TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN-ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

o0o-Tp. HCM, ngày 31 tháng 07 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
Chuyên ngành:
Hệ đào tạo:
Khóa:

Lê Việt Hùng
Nguyễn Hữu Nghĩa
Điện tử Y Sinh
Đại học chính quy
2016

MSSV 16129029
MSSV 16129042
Mã ngành: 29
Mã hệ:
1
Lớp: 161290A

I. TÊN ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG ĐƯỢC HỆ THỐNG NHẬN DIỆN
MẸ VÀ BÉ SƠ SINH SỬ DỤNG CÔNG NGHỆ RFID KẾT
NỐI VỚI APP TRÊN SMART PHONE VÀ LƯU TRỮ TRÊN
WEBSERVER.
II. NHIỆM VỤ
Nội dung thực hiện:
- Tìm hiểu thông tin và cách thức hoạt động của công nghệ RFID.
- Tìm hiểu các chuẩn giao tiếp UART, SPI, I2C.
- Tìm hiểu, lựa chọn linh kiện phù hợp và xác nhận độ tương thích giữa thiết bị
đọc và thiết bị thu.
- Tìm hiểu về webserver và cách thức tạo server.
- Tìm hiểu các phần mềm hỗ trợ thiết kế App điển hình là Android studio.
- Thiết kế, thi công hệ thống.
- Chạy thử kiểm tra, sửa lỗi (nếu có).
- Thực hiện viết báo cáo đồ án.
- Tiến hành báo cáo đồ án.
III. NGÀY GIAO NHIỆM VỤ:
2/3/2020
IV. NGÀY HOÀN THÀNH NHIỆM VỤ:
31/07/2020
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN: ThS Võ Đức Dũng
CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

i

LỜI CAM ĐOAN
Đề tài này là do tôi tự thực hiện dựa vào một số tài liệu trước đó và không sao
chép từ tài liệu hay công trình đã có trước đó.

Người thực hiện đề tài
Lê Việt Hùng
Nguyễn Hữu Nghĩa

ii

LỜI CẢM ƠN
Lời đầu tiên nhóm chúng em xin gửi cảm ơn sâu sắc đến quý thầy cô trong bộ
môn Điện Tử Công Nghiệp - Y Sinh và các thầy cô giáo trong Khoa Điện – Điện Tử
đã giúp đỡ nhiệt tình chúng em về các kiến thức phục vụ quá trình nghiên cứu của đề
tài và các kiến mà các thầy cô đã truyền đạt trong suốt quá trình chúng em theo học
tại trường.
Xin gửi lời cảm ơn chân thành nhất đến giáo viên hướng dẫn Th.S Võ Đức
Dũng đã tận tình hướng dẫn, giúp đỡ, cung cấp các kiến thức quan trọng tạo điều kiện
thuận lợi trong thời gian thực hiện đề tài.
Chúng em gửi lời cảm ơn ba mẹ và người thân đã đồng hành và động viên
trong suốt quá trình thực hiện đề tài.
Chúng em cũng gửi lời đồng cảm ơn đến tất cả các bạn khóa Y Sinh 2016 đã
chia sẻ và trao đổi kiến thức cũng như những kinh nghiệm quý báu trong quá trình
thực hiện đề tài.
Xin chân thành cảm ơn!

Người thực hiện đề tài
Lê Việt Hùng
Nguyễn Hữu Nghĩa

iii

MỤC LỤC
LỜI CAM ĐOAN .......................................................................................... ii
LỜI CẢM
...

...
ng

=

var sex: String

=

var address: String =
var phone: String

=

var imageName: String = imageURL
if (response[result].toString() != null){
val responseJSONArray = response.getJSONArray(result)
for (i in 0 until responseJSONArray.length()) {
val actor = responseJSONArray.getJSONObject(i)
id

= actor.getString(id)

name

= actor.getString(name)

age

= actor.getString(age)

sex

= actor.getString(sex)

address = actor.getString(address)
phone

= actor.getString(phone)

imageName += actor.getString(image)
}

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

82

PHỤ LỤC
Picasso.with(applicationContext)

//

.load(imageName)
.into(img_avatar)
}
else{
id

= Empty Data

name

= Empty Data

age

= Empty Data

sex

= Empty Data

address = Empty Data
phone

= Empty Data

img_avatar.setImageResource(R.drawable.avartar_logo)
}
list[0] = Model(ID:,id)
list[1] = Model(Name:,name)
list[2] = Model(Age:,age)
list[3] = Model(Gender:,sex)
list[4] = Model(Address:,address)
list[5] = Model(Phone:,phone)
lv_data.adapter

=

ListViewAdapter(applicationContext,

R.layout.row, list)
}
}
}
CODE PHẦN CỨNG
#include SPI.h
#include Wire.h
#include Adafruit_GFX.h
#include Adafruit_SSD1306.h
#include ESP8266HTTPClient.h

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

83

PHỤ LỤC
#include ESP8266WiFi.h
#include ArduinoJson.h
===================Request link==============
#define REQUEST_LINK http://192.168.0.118:3000/api/id_from_client
===================Wifi======================
const char* ssid = #404*Not found
const char* pwdWifi = hunicute
===================RFID======================
#include MFRC522.h
#define RST_PIN 15
#define SS_PIN 2
MFRC522 mfrc522(SS_PIN, RST_PIN)
String readCard()
{
// Look for new cards
if ( ! mfrc522.PICC_IsNewCardPresent()) {
(50)
return String()
}
// one of the cards
if ( ! mfrc522.PICC_ReadCardSerial {
(50)
return String()
}
// dump cardid bytes to hex string
String strID=
for (byte i = 0 i mfrc522.uid.size i {
String valHex = String(mfrc522.uid.uidByte[i],HEX)
if(valHex.length() == 1)

{

valHex = String(0)+valHex

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

84

PHỤ LỤC
}
strID+=valHex
}
strID.toUpperCase()
return strID // tra gia tri ID the
}

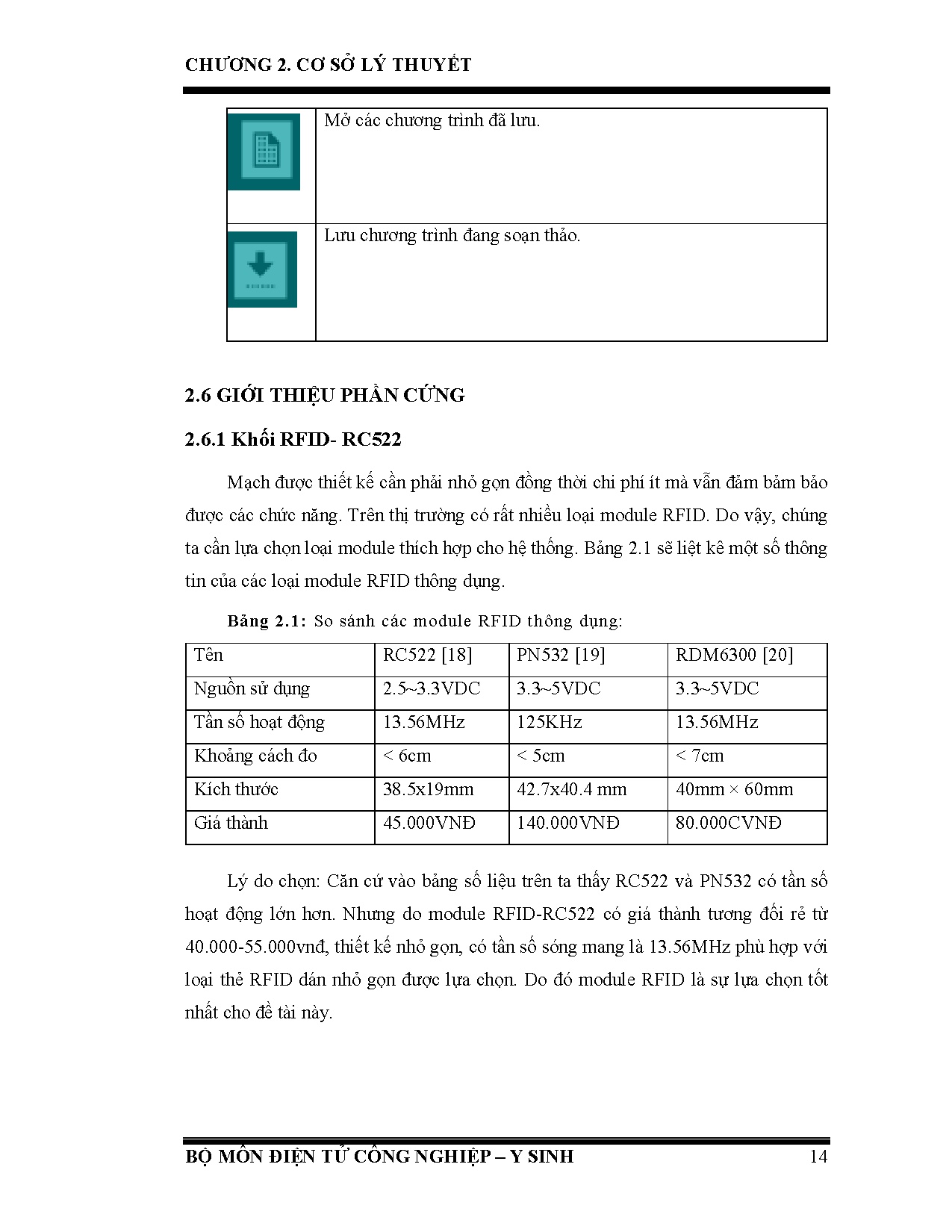

DATASHEET RC522

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

85

PHỤ LỤC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

86

PHỤ LỤC
DATASHEET ESP 8266 12F
