Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật điện tử - viễn thông - Thiết kế, thi công hệ thống giám sát, cảnh báo và điều khiển nhiệt độ tự động cho trạm thu phát sóng di động (BTS) - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	9.44 MB
Số trang	108
Ngành Ngành học chỉ mang tính chất tham khảo	CNKT điện tử - viễn thông

Lượt xem	446
Ngày đăng	06/02/2026

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO
-

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI:
THIẾT KẾ, THI CÔNG HỆ THỐNG GIÁM SÁT,
CẢNH BÁO VÀ ĐIỀU KHIỂN NHIỆT ĐỘ TỰ ĐỘNG
CHO TRẠM THU PHÁT SÓNG DI DỘNG (BTS)

SVTH:
MSSV:
SVTH:
MSSV:

Phạm Lê Hoàng Minh
18161109
Nguyễn Minh Ngọc
19161142

Ngành:

Công nghệ Kỹ Thuật Điện Tử - Viễn Thông

GVHD:

ThS. GVC. Trương Ngọc Anh

Tp. Hồ Chí Minh, tháng 7 năm 2023

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

Độc lập – Tự do – Hạnh phúc
***-TP. Hồ Chí Minh, ngày 22 tháng 6 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Phạm Lê Hoàng Minh

MSSV: 18161109

Nguyễn Minh Ngọc

MSSV: 19161142

Ngành: Công nghệ kỹ thuật Điện tử - Viễn Thông
Giảng viên hướng dẫn: ThS. GVC. Trương Ngọc Anh
Ngày nhận đề tài: 12/9/2022

Ngày nộp đề tài: 24/12/2022

1. Tên đề tài: Thiết kế, thi công hệ thống giám sát, cảnh báo và điều khiển nhiệt
độ tự động cho trạm thu phát sóng di dộng (BTS)
2. Các số liệu, tài liệu ban đầu: Tài liệu về chuẩn giao tiếp truyền thông RS485, cách
sử dụng ESP32, lập trình Arduino.
3. Nội dung thực hiện đề tài: Thiết kế và xây dựng hệ giám sát nhiệt độ, độ ẩm để
liên tục cập nhật giá trị nhiệt độ, độ ẩm của trạm, giám sát và cảnh báo cho trạm
BTS khi nhiệt độ vượt quá ngưỡng thông qua tin nhắn SMS, đồng thời gửi dữ liệu
lên ứng dụng trên điện thoại di động bằng mạng internet, để theo dõi tình trạng
hoạt động của trạm, cũng như điều khiển các thiết bị như máy lạnh, quạt và chuông
cảnh báo. Ngoài ra, 2 máy lạnh hoạt động ở chế độ tự động luân phiên để có thể
đảm bảo nhiệt độ trạm luôn ở mức ổn định.
4. Sản phẩm: Mô hình hệ thống giám sát, điều khiển nhiệt độ của trạm BTS gồm 5
khối, khối điều khiển trung tâm, khối đóng ngắt các thiết bị điện trong trạm, khối
SIM gửi tin nhắn SMS, khối đo công suất và điện áp thiết bị điện.

TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

i

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

Độc lập – Tự do – Hạnh phúc
TP. Hồ Chí Minh, ngày 22 tháng 6 năm 2023

LỊCH TRÌNH THỰC HIỆN
Họ tên sinh viên 1: Phạm Lê Hoàng Minh

MSSV: 18161109

Lớp: 1816CLDT2B
Họ tên sinh viên 2: Nguyễn Minh Ngọc

MSSV: 19161142

Lớp: 1916CLDT2A

Tuần/ngày

Nội dung

Tuần 1,2 (30/01 – 12/02) Gặp GVHD để nghe phổ biến yêu cầu thực đồ án, tiến hành
chọn đề tài, GVHD tiến hành xét duyệt, lựa chọn đề tài.
Tuần 3 (13/02 – 26/02)

Thống nhất tên đề tài, đăng kí và tìm hiểu linh kiện phù hợp.

Tuần 4 (27/02 – 12/03)

Lựa chọn li
...

...
al.println(Relay 2 đơn tắt)
for (j = 0 j 8 j++) {
Serial.print(manual[j], HEX)
Serial.print( )
RS485Serial_RELAY.write(manual[j])
}
} else if ((automode == 1) &amp&amp (quat1 == 1)) {
Blynk.virtualWrite(V2, 0)
Blynk.virtualWrite(V6, 0)
Blynk.virtualWrite(V14, 0)
Blynk.virtualWrite(V15, 0)
Blynk.virtualWrite(V11, 0)
Blynk.virtualWrite(V8, 1)
autorelay = true
} else if ((automode == 1) &amp&amp (quat1 == 0)) {
Blynk.virtualWrite(V2, 0)
Blynk.virtualWrite(V6, 0)
Blynk.virtualWrite(V14, 0)
Blynk.virtualWrite(V15, 0)
Blynk.virtualWrite(V11, 0)
Blynk.virtualWrite(V8, 1)
autorelay = true
}

Khoa ĐT CLC – ĐH SPKT TP.HCM

88

Phụ Lục
}
BLYNK_WRITE(V13) {
quat2 = param.asInt()
if ((quat2 == 1) &amp&amp (manualmode == 1)) {
Blynk.virtualWrite(V15, 1)
manual[3] = 0x03
manual[4] = 0xFF
manual[5] = 0x00
manual[6] = 0X7C
manual[7] = 0x3A
Serial.println(Relay 3 đơn bật)
for (j = 0 j 8 j++) {
Serial.print(manual[j], HEX)
Serial.print( )
RS485Serial_RELAY.write(manual[j])
}
} else if ((quat2 == 0) &amp&amp (manualmode == 1)) {
Blynk.virtualWrite(V15, 0)
manual[3] = 0x03
manual[4] = 0x00
manual[5] = 0x00
manual[6] = 0X3D
manual[7] = 0xCA
Serial.println(Relay 3 tắt)
for (j = 0 j 8 j++) {
Serial.print(manual[j], HEX)
Serial.print( )
RS485Serial_RELAY.write(manual[j])
}
} else if ((quat2 == 1) &amp&amp (manualmode == 0)) {
Blynk.virtualWrite(V15, 0)
manual[3] = 0x03
manual[4] = 0x00
manual[5] = 0x00
manual[6] = 0X3D
manual[7] = 0xCA
Serial.println(Relay 3 đơn tắt)
for (j = 0 j 8 j++) {
Serial.print(manual[j], HEX)
Serial.print( )
RS485Serial_RELAY.write(manual[j])
}
} else if ((quat2 == 0) &amp&amp (manualmode == 0)) {
Blynk.virtualWrite(V15, 0)
manual[3] = 0x03
manual[4] = 0x00
manual[5] = 0x00
manual[6] = 0X3D
manual[7] = 0xCA
Serial.println(Relay 3 đơn tắt)
for (j = 0 j 8 j++) {
Serial.print(manual[j], HEX)
Serial.print( )
RS485Serial_RELAY.write(manual[j])
}
} else if ((automode == 1) &amp&amp (quat2 == 1)) {
Blynk.virtualWrite(V2, 0)

Khoa ĐT CLC – ĐH SPKT TP.HCM

89

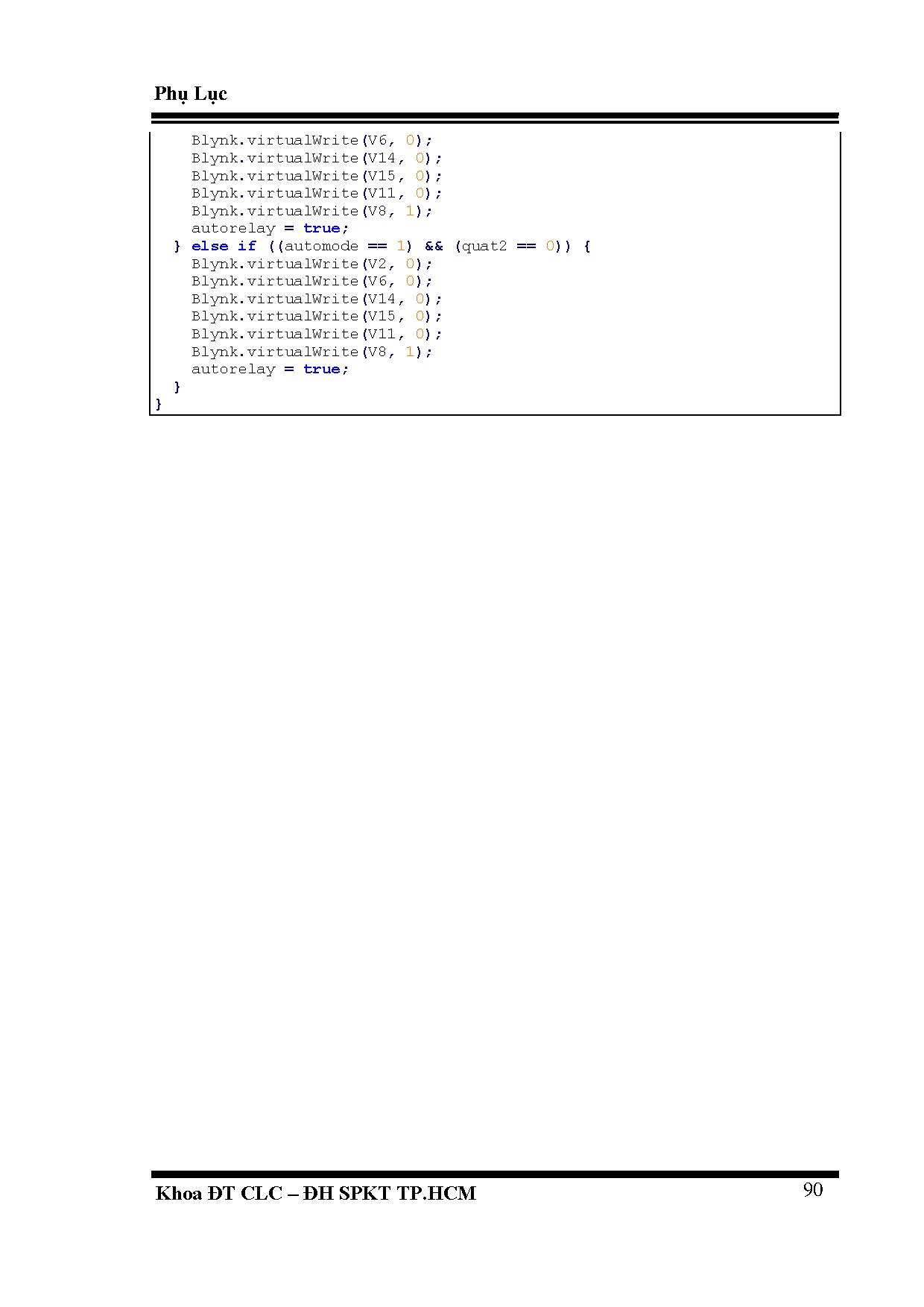

Phụ Lục
Blynk.virtualWrite(V6, 0)
Blynk.virtualWrite(V14, 0)
Blynk.virtualWrite(V15, 0)
Blynk.virtualWrite(V11, 0)
Blynk.virtualWrite(V8, 1)
autorelay = true
} else if ((automode == 1) &amp&amp (quat2 == 0)) {
Blynk.virtualWrite(V2, 0)
Blynk.virtualWrite(V6, 0)
Blynk.virtualWrite(V14, 0)
Blynk.virtualWrite(V15, 0)
Blynk.virtualWrite(V11, 0)
Blynk.virtualWrite(V8, 1)
autorelay = true
}
}

Khoa ĐT CLC – ĐH SPKT TP.HCM

90
