Đồ án tốt nghiệp - Thiết kế thi công hệ thống điều khiển thiết bị điện

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ THI CÔNG HỆ THỐNG ĐIỀU KHIỂN
THIẾT BỊ ĐIỆN

SVTH: NGUYỄN THÀNH HƯNG
MSSV: 11119102
Khoá: 2012
Ngành: CNKT Máy Tính
GVHD: ThS. LÊ MINH

TP. HỒ CHÍ MINH – 07/2017

i

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ THI CÔNG HỆ THỐNG ĐIỀU KHIỂN
THIẾT BỊ ĐIỆN

SVTH: NGUYỄN THÀNH HƯNG
MSSV: 11119102
Khoá: 2012
Ngành: CNKT Máy Tính
GVHD: ThS. LÊ MINH

TP. HỒ CHÍ MINH – 07/2017
ii

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc Lập – Tự Do – Hạnh Phúc
*******
Tp. Hồ Chí Minh, ngày tháng

năm 2017

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Nguyễn Thành Hưng.
MSSV: 11119102.
Ngành: CNKT máy tính.
Lớp: 12119CLC.
Giảng viên hướng dẫn: Lê Minh.
ĐT: 01679882826.
Ngày nhận đề tài: 02/2017.
Ngày nộp đề tài: 07/2017.
1. Tên đề tài:
Thiết kế thi công hệ thống điều khiển thiết bị điện.
2. Các số liệu, tài liệu ban đầu:
Kit Raspberry Pi 3, thiết kế web server bằng ngôn ngữ java , lập trình kết nối
các thiết bị bằng ngôn ngữ python.
3. Nội dung thực hiện đề tài:
Thiết kế giao diện điều khiển các thiết bị.
Thiết kế phần cứng hệ thống.
Lập trình giao tiếp với databases điều khiển các thiết bị đèn, quạt, cửa dùng giao
diện điều khiển web server
Lập trình giao tiếp LCD hiển thị nhiệt độ, độ ẩm.
Hiển thị thông số của các cảm biến nhiệt độ, độ ẩm(DHT11), cảm biến ánh sáng
quang trở (CDS), cảm biến Gas(MQ5), cảm biến chuyển động(HC-SR501) lên web
server, mọi thông số thay đổi của hệ thống đều được cập nhật vào databases.
4. Sản phẩm:
Hệ thống điều khiển gồm máy tính và kit Raspberry Pi 3 giao tiếp với nhau qua
mạng Lan để điều khiển các thiết bị, nhận dữ liệu từ các cảm biến, module nút nhấn.
Các thiết bị bao gồm Đèn, cửa, quạt, loa.
Các cảm biến bao gồm cảm biến nhiệt độ, độ ẩm (DHT11), cảm biến ánh sáng
quang trở (CDS), cảm biến Gas(MQ5), cảm biến chuyển động(HC-SR501).
Hệ thống hiển thị LCD.

TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN
i

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc Lập – Tự Do – Hạnh Phúc
*******
Tp. Hồ Chí Minh, ngày tháng

năm 2017

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN

Họ và tên Sinh viên: ........................................................... MSSV: ................................
Ngành: ..............................................................................................................................
Tên đề tài: ............................
...

...


41

CHƯƠNG 5 KẾT LUẬN VÀ HƯỚNG PHÁT
TRIỂN
5.1.KẾT LUẬN.
Sau thời gian tìm hiểu, nghiên cứu cơ sở lý thuyết và triển khai thực hiện,
người nghiên cứu đã xây dựng thành công hệ thống điều khiển các thiết bị điện
thông qua môi trường internet đáp ứng các mục tiêu đã đề ra ban đầu:
-Xây dựng thành công mô hình phần cứng bao gồm: các thiết bị điện, các
cảm biến, các module điều khiển.
-Thiết kế thành công database lưu trữ dữ liệu người dùng.
-Hoàn thành webserver điều khiển các thiết bị.
-Kết nối và điều khiển thành công các thiết bị.

5.2.HƯỚNG PHÁT TRIỂN.
Nếu tiếp tục phát triển, thực nghiệm hệ thống có thể tối ưu hóa được thuật
toán giúp hệ thống hoạt động ổn định hơn đồng thời xây dựng thêm một số
chức năng:
-Thêm chức năng quản lý người dùng.
-Thêm chức năng đăng nhập vào trang web điều khiển.
-Thêm chức năng theo dõi thông số nguồn.
-Xây dựng các chức năng điều khiển thiết bị bằng các dữ liệu từ cảm
biến.
-Làm thêm module nút nhấn để điều khiển trực tiếp các thiết bị điện.
-Thêm chức năng tự khởi động server kết nối các thiết bị khi có tín hiệu
điều khiển từ người dùng.
-Thiết kế lại mô hình hoàn thiện và có tính thẫm mỹ.
-Tách các cảm biến ra xa để chống những tín hiệu điều khiển không
mong muốn từ người dùng.

42

TÀI LIỆU THAM KHẢO

[1] Ths.Đậu Trọng Hiển, “Giáo Trình Hệ Thống Nhúng”, trường đại học sư
Phạm Kỹ Thuật thành phố Hồ Chí Minh, 2012.
[2] Hoàng Trang, Bùi Quốc Thảo, “Lập Trình Hệ Thống Nhúng”, đại học quốc
gia TPHCM.
[3]. https://www.raspberrypi.org/forums/viewtopic.php?t=69427&ampp=505235.
[4]. https://www.w3schools.com/nodejs/.
[5]. https://github.com/nodejs/node.
[6]. http://www.instructables.com/id/Easy-NodeJS-WebSockets-LED-Controllerfor-Raspberr/.
[7]. https://www.raspberrypi.org/forums/viewtopic.php?f=81&ampt=105367.
[8]. https://www.tutorialspoint.com/python/python_database_access.htm.
[9]. https://github.com/automategreen/home-controller.
[10]. https://www.npmjs.com/package/mysensors-controller.
[11]. Khoa Phạm, Lập trình NODEJS - Bài 13: TẠO WEBSERVER – HTML,
https://www.youtube.com/watch?v=jR2vcorPWYY.
[12]. Khoa Phạm, build web real time với socketio,
https://www.youtube.com/watch?v=ofptoO93IFI.
[13].

https://tutorials-raspberrypi.com/configure-and-read-out-the-raspberry-pi-

gas-sensor-mq-x/.
[14]. https://github.com/burrsutter/rpi_HC-SR501.
[15]. https://www.w3schools.com/js/js_htmldom_css.asp.

43

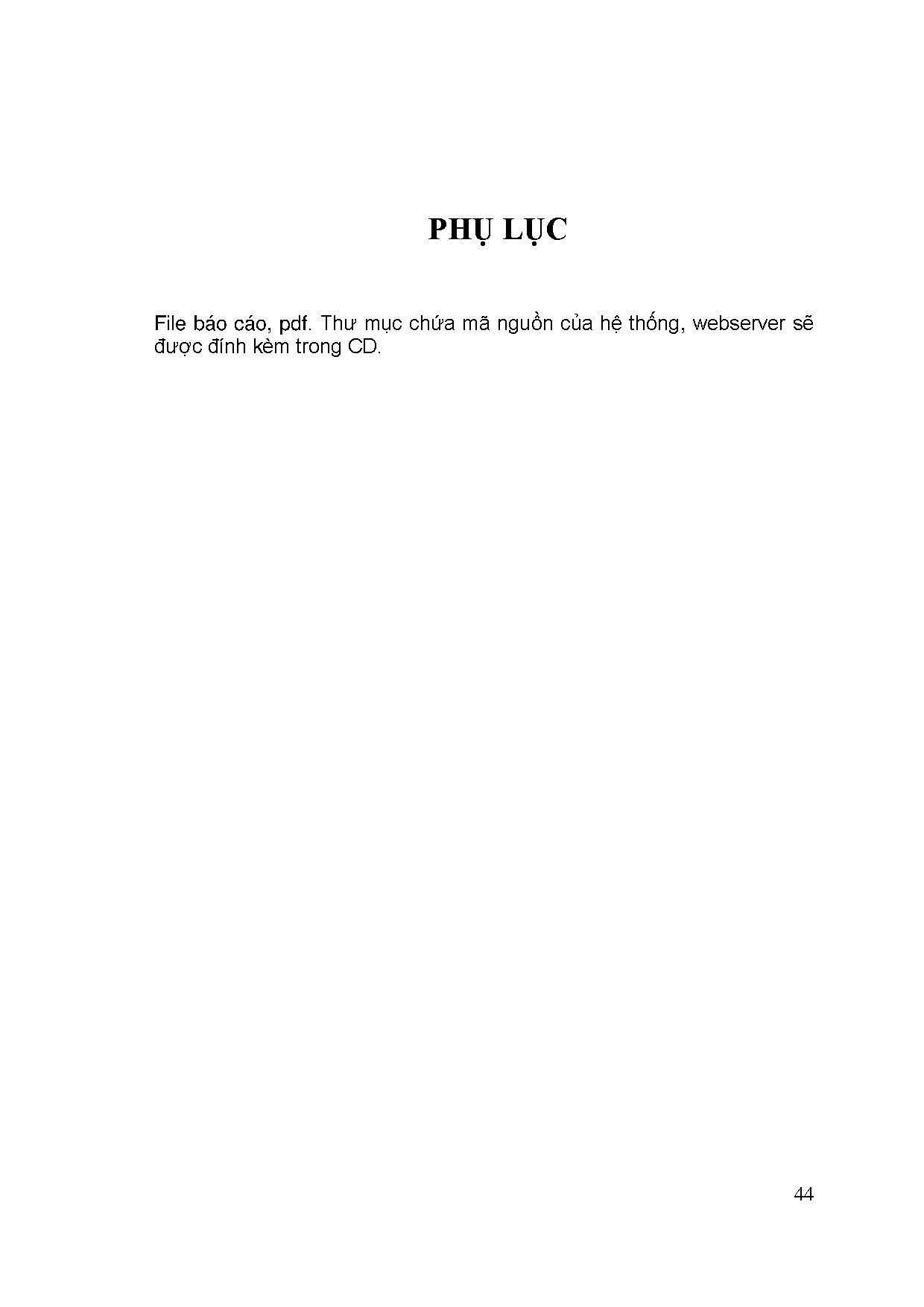

PHỤ LỤC
File báo cáo, pdf. Thư mục chứa mã nguồn của hệ thống, webserver sẽ
được đính kèm trong CD.
