BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
-

NGÀNH KỸ THUẬT Y SINH
ĐỀ TÀI:

THIẾT KẾ HỆ THỐNG QUẢN LÝ DỮ
LIỆU BỆNH NHÂN TRONG BỆNH VIỆN
BẰNG CÔNG NGHỆ RFID
GVHD: ThS. Nguyễn Thanh Nghĩa
SVTH:

MSSV:

Lê Ngọc Trường Ân

16129005

Lê Thị Lệ Trinh

16129075

Tp. Hồ Chí Minh - 09/2020

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN-ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

o0o-Tp. HCM, ngày 16 tháng 03 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:

Lê Ngọc Trường Ân

MSSV: 16129005

Lê Thị Lệ Trinh

MSSV: 16129075

Chuyên ngành:

Kỹ Thuật Y Sinh

Mã ngành: 7520212D

Hệ đào tạo:

Đại học chính quy

Mã hệ: 01

Khóa:

2016

Lớp: 161290

I. TÊN ĐỀ TÀI: THIẾT KẾ HỆ THỐNG QUẢN LÝ DỮ LIỆU BỆNH NHÂN
TRONG BỆNH VIỆN BẰNG CÔNG NGHỆ RFID.
II. NHIỆM VỤ
1. Các số liệu ban đầu:
− Phần mềm lập trình cho phần cứng: Arduino IDE.
– Module đọc thẻ MFRC522, thẻ nhựa 13.56MHz
− Thiết kế giao diện ứng dụng bằng Window Form với ngôn ngữ lập trình C# thông
qua Visual Studio.
– Phần mềm xây dựng cơ sở dữ liệu: Mysql
2. Nội dung thực hiện:
Nhóm em tập trung giải quyết và hoàn thành các nội dung như sau:
-

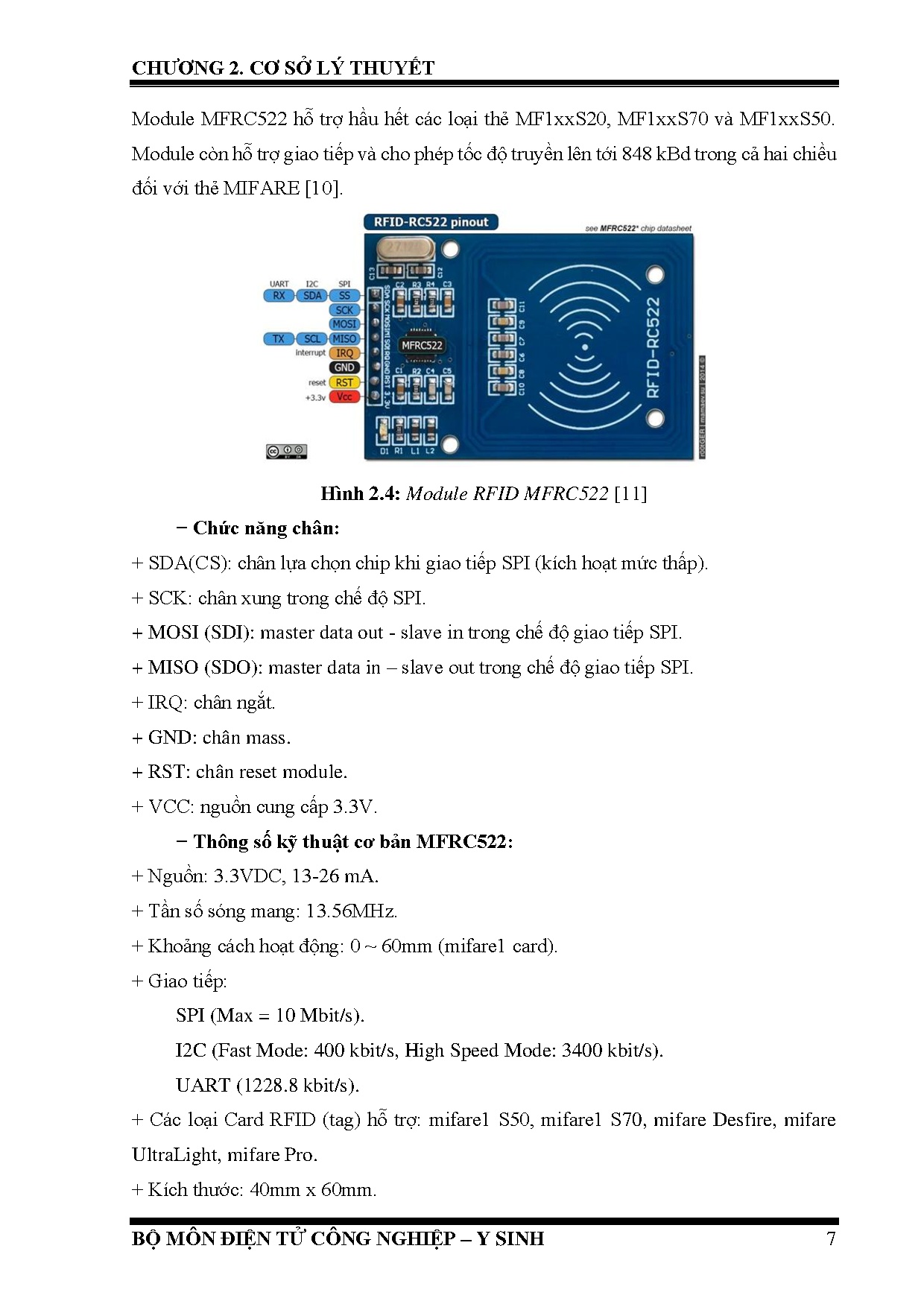

Nội dung 1: Tìm hiểu về Arduino và module đọc thẻ RFID

-

Nội dung 2: Tìm hiểu hệ quản lý cơ sở dữ liệu Mysql.

-

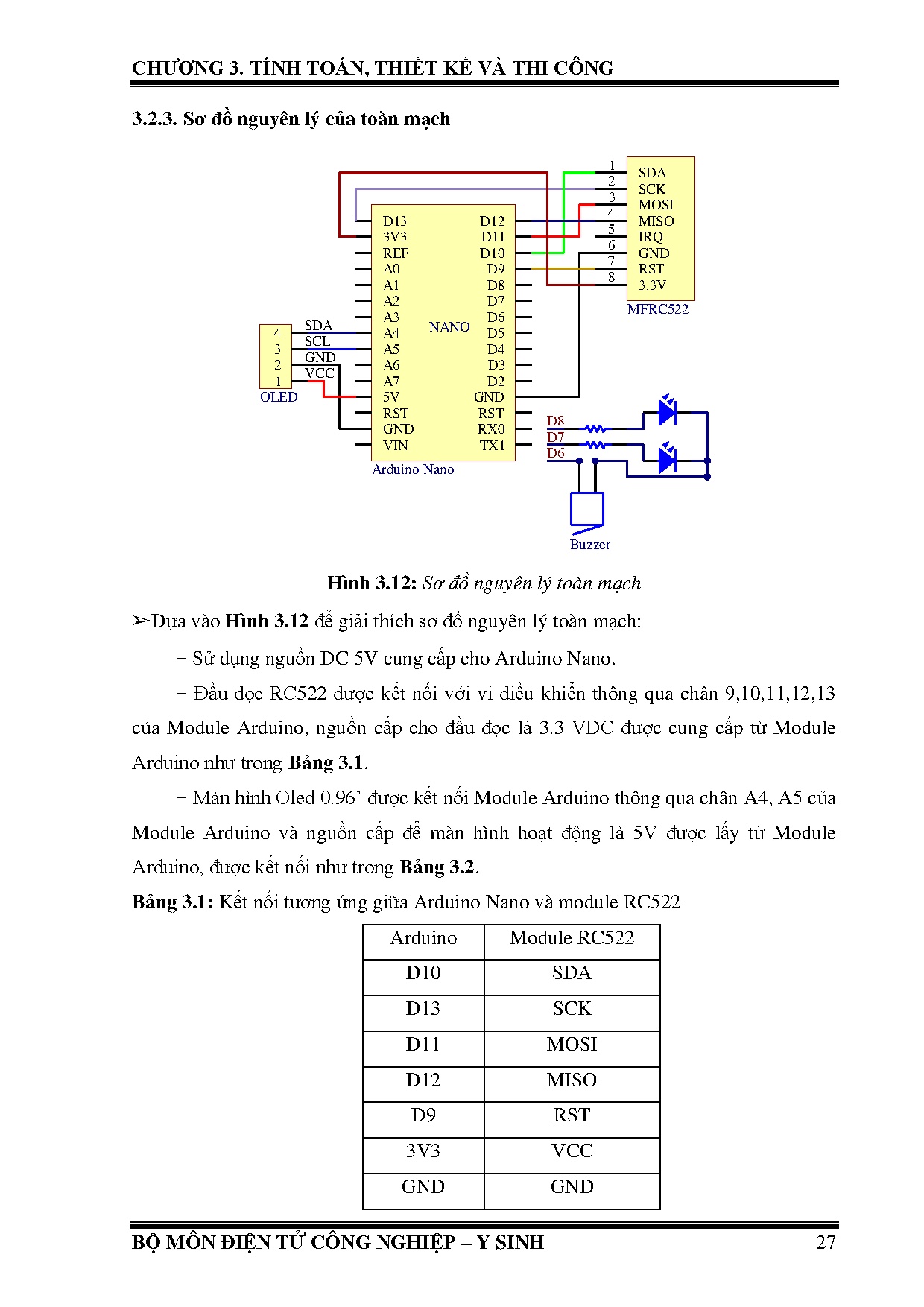

Nội dung 3: Thiết kế phần cứng đọc thẻ RFID.

-

Nội dung 4: Xây dựng cơ sở dữ liệu cho bệnh nhân

-

Nội dung 5: Thiết kế giao diện truy vấn thông tin bệnh nhân.

-

Nội dung 6: Thi công mô hình, chạy thử nghiệm và điều chỉnh thông tin.

-

Nội dung 7: Viết báo cáo thực hiện.

-

Nội dung 8: Bảo vệ đề tài.
ii

III. NGÀY GIAO NHIỆM VỤ:

10/03/2020

IV. NGÀY HOÀN THÀNH NHIỆM VỤ: 15/07/2020
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN: ThS. Nguyễn Thanh Nghĩa
CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

iii

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN-ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

o0o-Tp. HCM, ngày 16 tháng 03 năm 2020

LỊCH TRÌNH THỰC HIỆN ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên 1: Lê Ngọc Trường Ân
Lớp: 161290B

MSSV: 16129005

Họ tên sinh viên 2: Lê Thị Lệ Trinh
Lớp: 161290C

MSSV: 16129075

Tên đề tài: Thiết kế hệ thống quản lý dữ liệu bệnh nhân trong bệnh viện bằng công
nghệ RFID.

Tuần/ngày

Nội dung

Tuần 30

- Gặp GVHD để nghe phổ biến yêu cầu làm đồ án, tiến

(09/03 – 15/03)
T
...

...
5.
[15]. MIKEGRUSIN, “Serial Peripheral Interface (SPI)”, learn.sparkfun.com, truy cập
2/4/2020.
[16]. RB Fuller, “Local Area Networks”, univasf.edu.br, truy cập 28/6/2020.
[17]. Viethnguyen,“Cơ bản về Arduino”, kipalog.com , 27/5/2015.
[18]. “Giới thiệu về hệ quản trị cơ sở dữ liệu MySQL”, kungfuphp.com, 30/1/2015.
[19]. “Giới thiệu cơ bản về hệ quản trị cơ sở dữ liệu MySQL”, hourofcode.vn, 2015.
[20]. Lại Đình Cường, “Truy vấn, sao lưu dữ liệu với HeidiSQL”, hocwp.net, 05/11/2017

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

64

TÀI LIỆU THAM KHẢO
[21]. ThS. Trần Ngọc Thăng, “Ngôn ngữ truy vấn dữ liệu”, eata11.topica.edu, truy cập
2/6/2020.
[22]. Anshul_Aggarwal, “Introduction to Visual Studio”, geeksforgeeks.org, truy cập
2/6/2020.
[23]. Nguyễn Nghĩa, “Một cái nhìn tổng quan về Visual Studio IDE”, eitguide.net, 2016

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

65

PHỤ LỤC

PHỤ LỤC
➢ Code cho phần cứng:

GOFi2cOLED.h
#include String.h
#define SS_PIN 10
#define RST_PIN 9
GOFi2cOLED oled
String uidString
MFRC522 mfrc522(SS_PIN, RST_PIN)
void setup() {
Serial.begin(9600)
SPI.begin()
pinMode( 8 , OUTPUT)
pinMode( 7 , OUTPUT)
pinMode( 6 , OUTPUT)
mfrc522.PCD_Init()
oled.init(0x3C)
oled.clearDisplay()
oled.setTextSize(2)
oled.setTextColor(1)
oled.setCursor(0, 0)
oled.println( XIN MOI )
oled.setCursor(0, 25)
oled.print( QUET THE: )
oled.display()
}
void loop() {
digitalWrite( 8 , HIGH)
if( mfrc522.PICC_IsNewCardPresent())
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

66

PHỤ LỤC

{
digitalWrite( 6 , HIGH)
(100)
digitalWrite( 6 , LOW)
digitalWrite( 8 , LOW)
if ( mfrc522.PICC_ReadCardSerial())
{
for (byte i = 0 i mfrc522.uid.size i++)
{
Serial.print(String(mfrc522.uid.uidByte[i] 0x10 ? 0:))
Serial.print(String(mfrc522.uid.uidByte[i]))
uidString =
String(mfrc522.uid.uidByte[0])+String(mfrc522.uid.uidByte[1])+String(mfrc5
22.uid.uidByte[2])+ String(mfrc522.uid.uidByte[3])
}
Serial.println()
printUID()
mfrc522.PICC_HaltA()
reset_state()
}
}
}
void reset_state()
{
oled.setTextSize(2)
oled.setCursor(0,50)
oled.print(The tiep)
oled.display()
digitalWrite( 8 , HIGH)
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

67

PHỤ LỤC

}

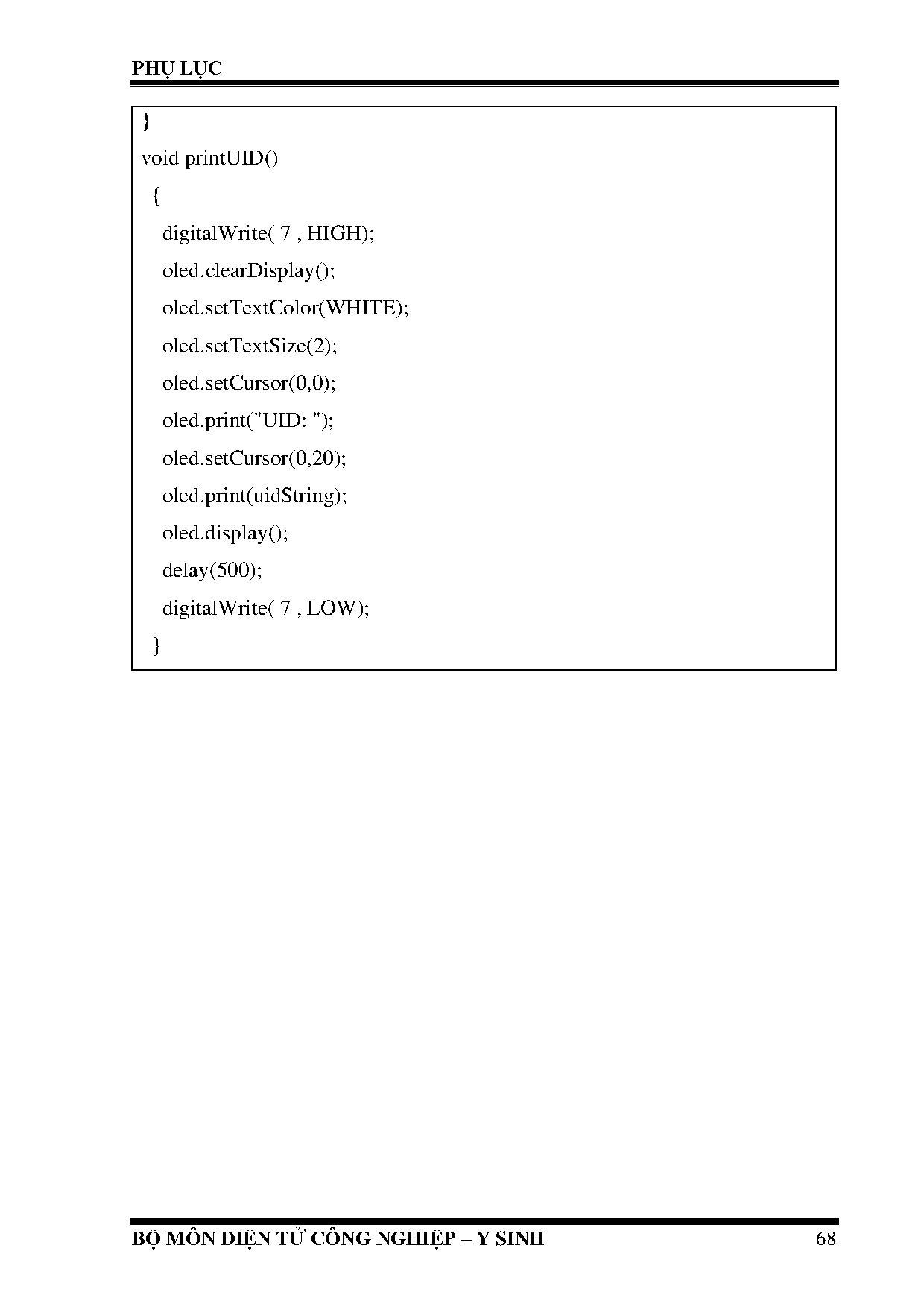

void printUID()
{
digitalWrite( 7 , HIGH)
oled.clearDisplay()
oled.setTextColor(WHITE)
oled.setTextSize(2)
oled.setCursor(0,0)
oled.print(UID: )
oled.setCursor(0,20)
oled.print(uidString)
oled.display()
(500)
digitalWrite( 7 , LOW)
}

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

68
