TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ HỆ THỐNG BÁO CHÁY, CHỮA CHÁY
CHO PHÂN XƯỞNG

GVHD: PGS-TS. QUYỀN HUYÁNH
SVTH : ĐỖ CHÂU VIÊN
MSSV : 13142234
SVTH : TRẦN NAM PHÁT
MSSV : 13142413

TP.HỒ CHÍ MINH, tháng 07 năm 2017

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, ngày tháng 07 năm 2017

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên:
Họ và tên sinh viên:
Ngành:
Giảng viên hướng dẫn:
Ngày nhận đề tài:

MSSV:
MSSV:
Lớp:
ĐT:
Ngày nộp đề tài:

1. Tên đề tài:
2. Các số liệu, tài liệu ban đầu:
3. Nội dung thực hiện đề tài:
4. Sản phẩm:
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

*******
PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: ................................................................. MSSV: .................................
Họ và tên Sinh viên: ................................................................. MSSV: .................................
Ngành: ...........................................................................................................................................
Tên đề tài: ................................................................................................................................
.................................................................................................................................................
Họ và tên Giáo viên hướng dẫn: ..............................................................................................
.................................................................................................................................................
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
...................................
...

...


36

GVHD: PGS.TS Quyền Huy Ánh

Áp lực đầu ra Sprinkler bất lợi nhất được tính theo công thức
????

???????????????????????????????????????? = (???????????? . )2

(4.6)

????

Trong đó: Sbv = 8.5 m2 là diện tích bảo vệ của 1 đầu Sprinkler I =0. 24/m2.s là
Cường độ phun tiêu chuẩn K là H số lưu lượng qua Sprinkler (K=0.448 với
D=12mm).
 Hsprinkler= 20.74(m).
Gán các giá trị H1, H2, Hsprinkler vào công thức (4.2).
 H = (H1 + H2 + Hsprinkler) x n
H= (8 + 28.8 + 20.74) x 1.1
H= 63(m)
7. Lựa chọn bơm

Stt

Loại bơm

Lưu lượng (m3/h)

Cột áp (m)

Số lượng (cái)

1

Bơm chữa cháy điện

288

60

1

2

Bơm chữa cháy phụ

288

60

1

3

Bơm bù áp

3.6

65

1

Hiện nay đối với bơm bù áp thì TCVN chưa có những quy chuẩn về loại bơm này
nên việc lựa chọn bơm ngoài thực tế thông thường là do kinh nghiệm thi công là chọn
bơm có lưu lượng bằng 1% so với bơm chính hoặc tính lưu lượng thất thoát qua một họng
phun chữa cháy. Bên cạnh đó thì cột áp của bơm bù áp sẽ cao hơn từ 5%-10% cột áp của
bơm chính.
8. Lựa chọn bể bơm
Stt

Bể nước chữa cháy

Vị trí

Khối tích (m3)

Chọn (m3)

1

Chữa cháy vách tường

Bể nước chữa cháy

216

250

2

Chữa cháy tự động

Bể nước chữa cháy

216

250

3

Tổng cộng

Chọn khối tích nước chữa cháy

432

500

SVTH: Đỗ Châu Viên
Trần Nam Phát

13142434
13142413

37

GVHD: PGS.TS Quyền Huy Ánh

SVTH: Đỗ Châu Viên
Trần Nam Phát

13142434
13142413

38

GVHD: PGS.TS Quyền Huy Ánh

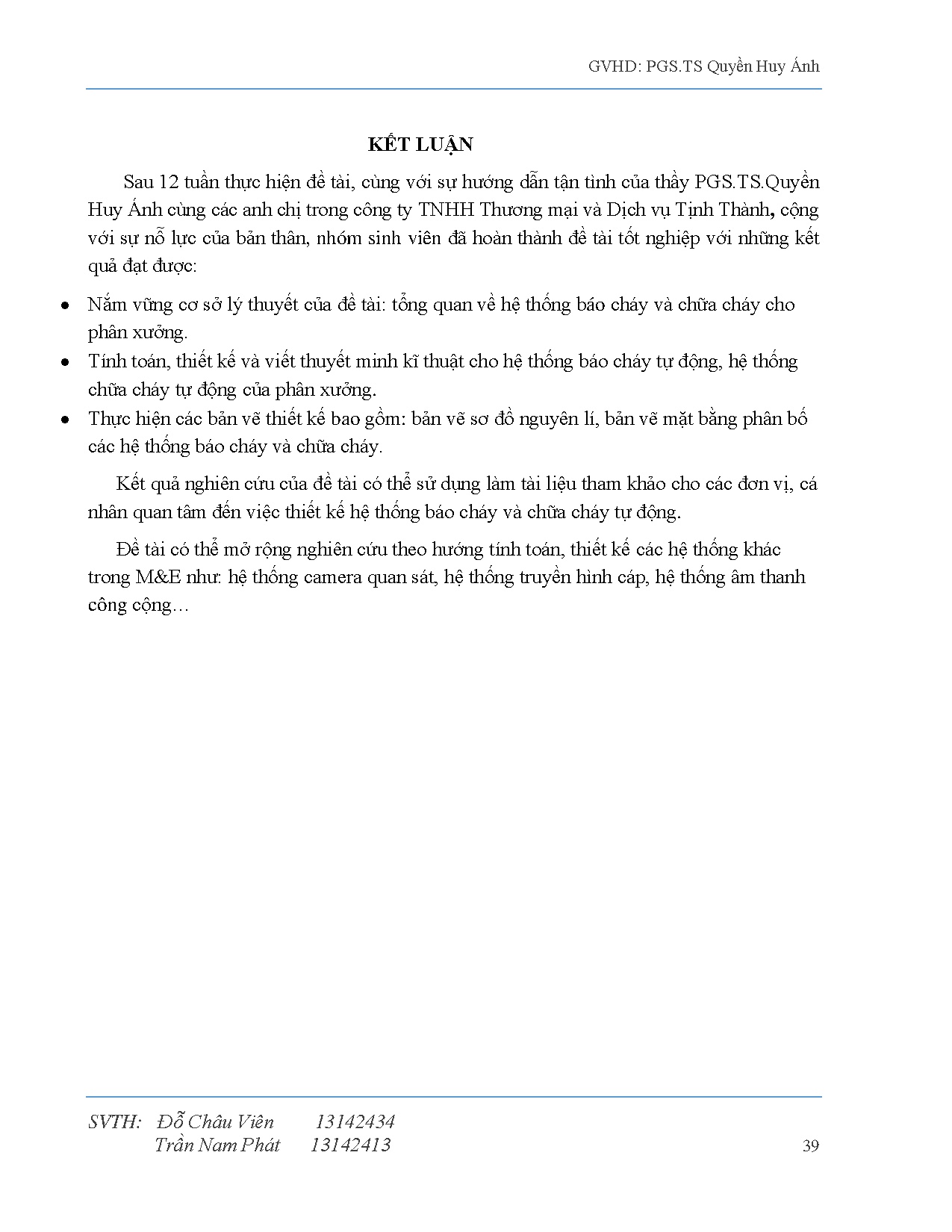

KẾT LUẬN
Sau 12 tuần thực hiện đề tài, cùng với sự hướng dẫn tận tình của thầy PGS.TS.Quyền
Huy Ánh cùng các anh chị trong công ty TNHH Thương mại và Dịch vụ Tịnh Thành, cộng
với sự nỗ lực của bản thân, nhóm sinh viên đã hoàn thành đề tài tốt nghiệp với những kết
quả đạt được:
 Nắm vững cơ sở lý thuyết của đề tài: tổng quan về hệ thống báo cháy và chữa cháy cho
phân xưởng.
 Tính toán, thiết kế và viết thuyết minh kĩ thuật cho hệ thống báo cháy tự động, hệ thống
chữa cháy tự động của phân xưởng.
 Thực hiện các bản vẽ thiết kế bao gồm: bản vẽ sơ đồ nguyên lí, bản vẽ mặt bằng phân bố
các hệ thống báo cháy và chữa cháy.
Kết quả nghiên cứu của đề tài có thể sử dụng làm tài liệu tham khảo cho các đơn vị, cá
nhân quan tâm đến việc thiết kế hệ thống báo cháy và chữa cháy tự động.
Đề tài có thể mở rộng nghiên cứu theo hướng tính toán, thiết kế các hệ thống khác
trong M&ampE như: hệ thống camera quan sát, hệ thống truyền hình cáp, hệ thống âm thanh
công cộng…

SVTH: Đỗ Châu Viên
Trần Nam Phát

13142434
13142413

39
