BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TPHCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO
NGÀNH CÔNG NGHỆ KỸ THUẬT MÁY TÍNH
oOo-

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ BỘ GIÁM SÁT VÀ ĐIỀU KHIỂN MÔ HÌNH
CHUỒNG NUÔI GIA CẦM
SINH VIÊN THỰC HIỆN: 1. NGUYỄN TUẤN ANH
MSSV: 20119195
2. NGUYỄN THIÊN ÂN
MSSV: 20119197
GIẢNG VIÊN HƯỚNG DẪN: ThS. NGUYỄN NGÔ LÂM

TP. HỒ CHÍ MINH – 12/2024

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TPHCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO
NGÀNH CÔNG NGHỆ KỸ THUẬT MÁY TÍNH
oOo-

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ BỘ GIÁM SÁT VÀ ĐIỀU KHIỂN MÔ HÌNH
CHUỒNG NUÔI GIA CẦM
SINH VIÊN THỰC HIỆN: 1. NGUYỄN TUẤN ANH
MSSV: 20119195
2. NGUYỄN THIÊN ÂN
MSSV: 20119197
GIẢNG VIÊN HƯỚNG DẪN: ThS. NGUYỄN NGÔ LÂM

TP. HỒ CHÍ MINH – 12/2024

ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN – ĐIỆN TỬ

Độc lập – Tự do – Hạnh phúc

Bộ Môn: KTMT - VT

***

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên:

Nguyễn Tuấn Anh

MSSV: 20119195

Nguyễn Thiên Ân

MSSV: 20119197

Ngành: Công nghệ Kỹ thuật Máy tính
Tên đề tài: Thiết kế bộ giám sát và điều khiển mô hình chuồng nuôi gia cầm
Giáo viên hướng dẫn: ThS. Nguyễn Ngô Lâm
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện (khả năng ứng dụng, tính mới, sáng tạo, mức độ đóng góp
của sinh viên, ....):
...........................................................................................................................................................
...........................................................................................................................................................
2.

Hình thức trình bày quyển báo cáo (Văn phong, trích dẫn tài liệu tham khảo, chất lượng các hình
ảnh, bảng biểu, tỷ lệ trùng lắp, 36%):
...........................................................................................................................................................
...........................................................................................................................................................

3. Những hạn chế cần chỉnh sửa, bổ sung:
...........................................................................................................................................................
...........................................................................................................................................................
4. Đề xuất của GVHD (Đồng ý cho bảo vệ
...

...
76

PHỤ LỤC 1
Hướng dẫn sử dụng
I.

Quan sát qua giao diện web
2. Truy cập website: Mở trình duyệt và truy cập địa chỉ web của hệ thống:

3. Đăng nhập: Nhập thông tin tài khoản đã được đăng ký để tiến vào giao diện của
hệ thống.

77

4. Theo dõi thông tin:

1o

Nhấn để chuyển đổi qua lại giữa chế độ tự động và auto.

2o

Nhập link Youtube mà nhà phát hành đã cung cấp để theo dõi chuồng.

3o

Lưu/sao chép lịch sử truy cập hoặc lịch sử hoạt động của hệ thống.

4o

Cài đặt hẹn giờ cho gà ăn.
78

II.

5o

Danh sách hẹn giờ sẽ được xuất hiện sau khi nhấn.

6o

Nơi theo dõi chuồng gà.

Quan sát qua giao diện App:
1. Truy cập App: Mở app và quan sát giao diện của hệ thống:

79

2. Đăng nhập: Nhấn vào nút “Đăng nhập bằng tài khoản Google” xuất hiện trên màn
hình, nhập thông tin tài khoản đã được đăng ký để tiến vào giao diện chính:

80

3. Theo dõi thông tin:

1o

Nơi theo dõi nhiệt độ và độ ẩm của chuồng.

2o

Nhấn để chuyển đổi qua lại giữa chế độ tự động và auto.

3o

Nơi theo dõi chuồng gà.

4o

Đăng xuất khỏi hệ thống
81

III.

Điều khiển hệ thống tự động


Cho ăn, uống tự động: Hệ thống sẽ tự động cấp thức ăn và nước uống dựa trên thời
gian đã lập trình.
o

Để kiểm tra trạng thái, người dùng có thể quan sát qua giao diện web/app hoặc
màn hình LCD.

82

IV.

Giám sát hành vi của gà


Camera ESP32-CAM sẽ giám sát hành vi của gà và phân tích dựa trên mô hình AI.



Trong trường hợp phát hiện gà có dấu hiệu bất thường (như không di chuyển trong
thời gian dài hoặc không xuất hiện trong chuồng), hệ thống sẽ:
o

V.

Hiển thị lên web/app, ví dụ: Cảnh báo: Gà không di chuyển!.

Chức năng của các nút bấm phần cứng:

83

Theo thứ tự nút nhấn từ trên xuống sẽ có thứ tự 1 đến 5


Nút 1 (Quạt): Bật/tắt quạt.



Nút 2 (Máy sưởi): Bật/tắt đèn sưởi.



Nút 3 (Cho ăn): Bật/tắt chế độ cho ăn.



Nút 4 (Cho ăn): Chuyển đổi chế độ tự động/manual.



Nút 5 (Máy bơm): Bật/tắt máy bơm nước.

VI.

Nhận thông báo qua web/app


Khi phát hiện vấn đề, hệ thống sẽ gửi thông báo đến tài khoản người dùng qua ứng
dụng web hoặc app đã kết nối.



Thông báo web bao gồm:
o

Tình trạng gà (có vấn đề hay không).

o

Vị trí của trứng (trong hay ngoài tổ).

o

Thời gian phát hiện vấn đề.

84

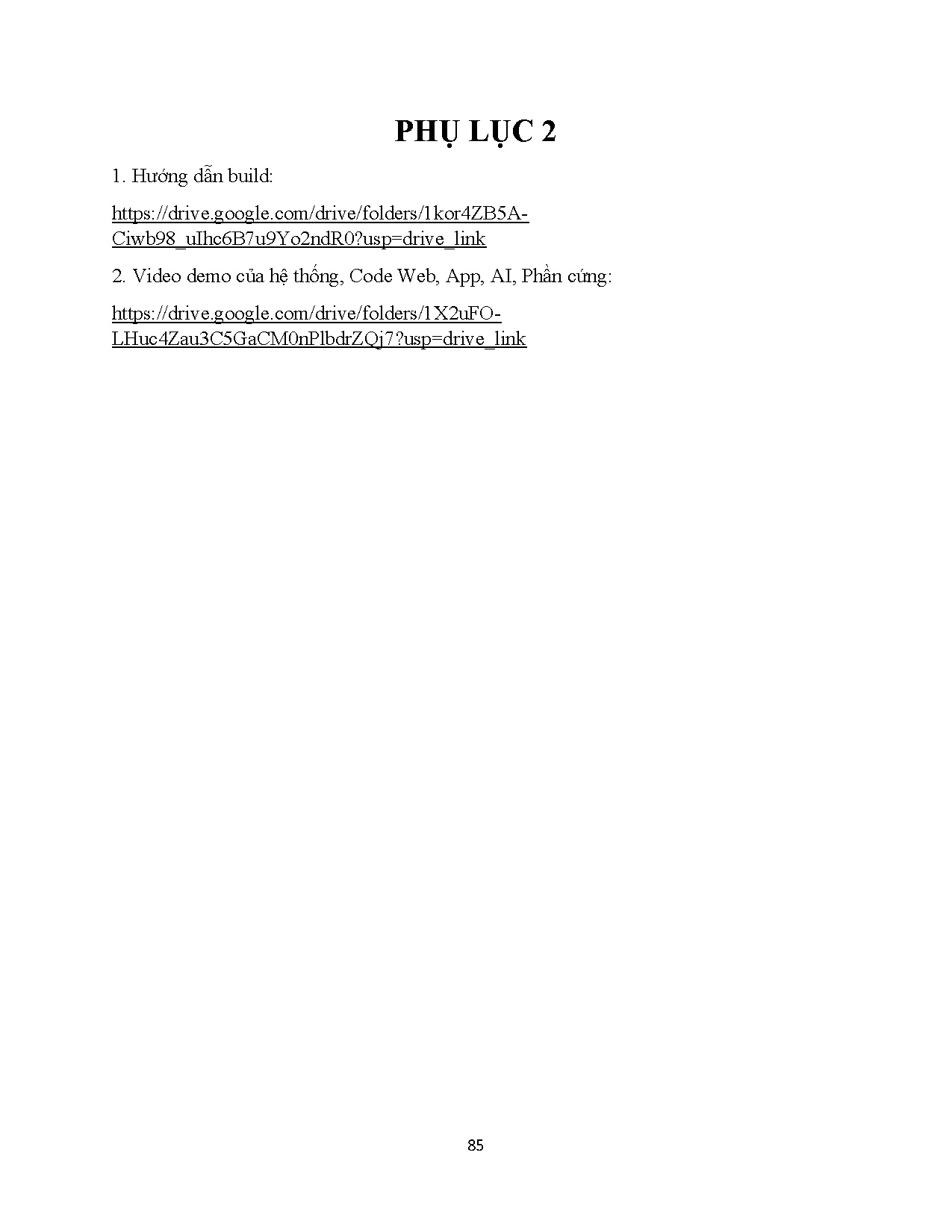

PHỤ LỤC 2
1. Hướng dẫn build:
https://drive.google.com/drive/folders/1kor4ZB5ACiwb98_uIhc6B7u9Yo2ndR0?usp=drive_link
2. Video demo của hệ thống, Code Web, App, AI, Phần cứng:
https://drive.google.com/drive/folders/1X2uFOLHuc4Zau3C5GaCM0nPlbdrZQj7?usp=drive_link

85
