Đồ án tốt nghiệp - Quang báo LED ma trận RGB giao tiếp máy tính

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

BÁO CÁO ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: QUANG BÁO
LED MA TRẬN RGB GIAO TIẾP MÁY TÍNH

SVTH: Mai Quốc Hưng
MSSV: 13119089
Ngành: Công nghệ kỹ thuật Máy Tính
Khóa: 2013-2017
GVHD: Nguyễn Ngô Lâm

Tp. Hồ Chí Minh, tháng 01 năm 2018

Đồ án tốt nghiệp

Mục lục
CHƯƠNG 1: TỔNG QUAN.................................................................................... 5
1.1 Tình hình nghiên cứu hiện nay: ......................................................................... 5
1.2 Mục tiêu đề tài:.................................................................................................. 5
1.3 Đối tượng và phạm vi nghiên cứu: .................................................................... 6
1.4 Giới hạn đề tài: ................................................................................................. 6
1.5 Bố cục của đồ án: .............................................................................................. 6
CHƯƠNG 2: CƠ SỞ LÝ THUYẾT ....................................................................... 7
2.1 Led RGB: ............................................................................................................. 7

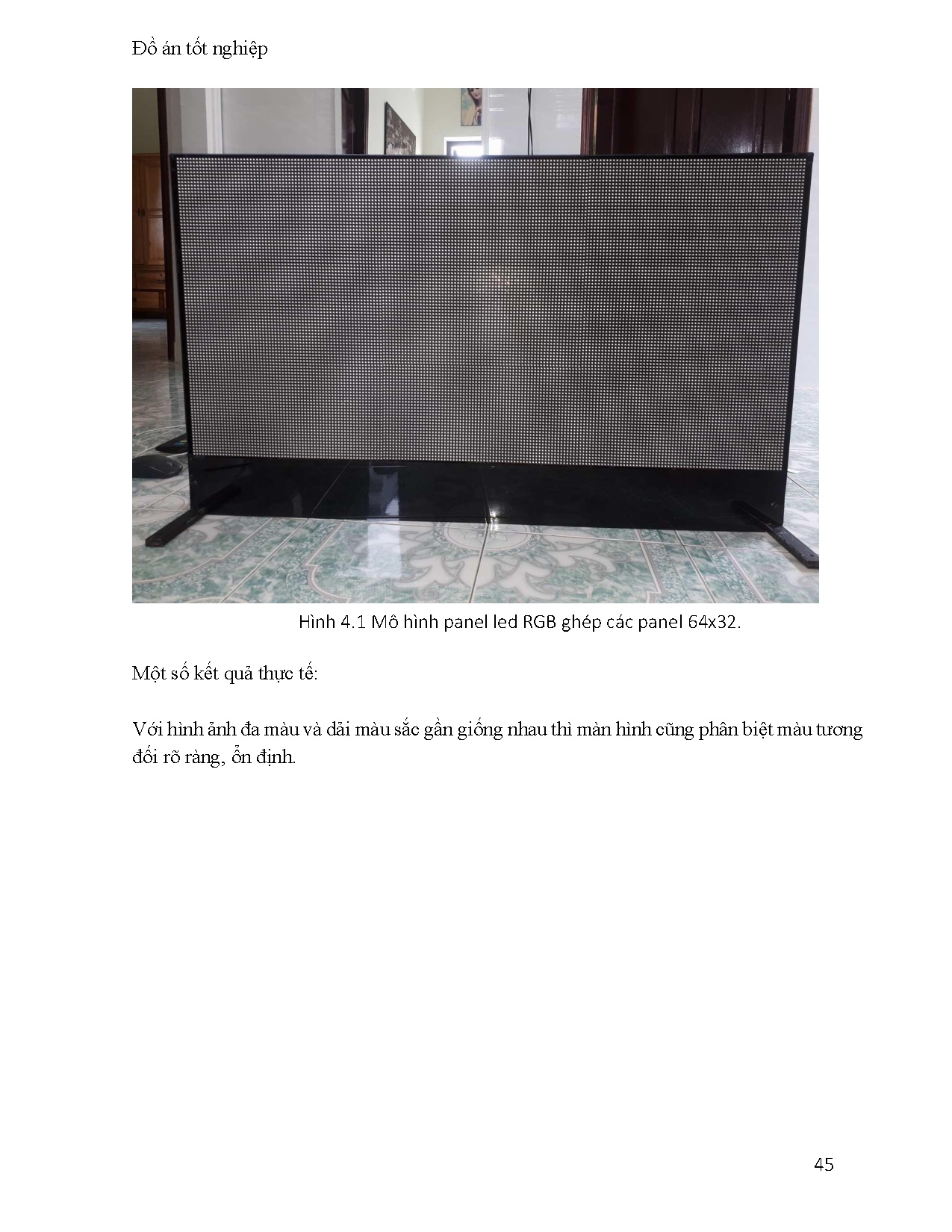

2.2 Bảng led RGB: .................................................................................................... 8

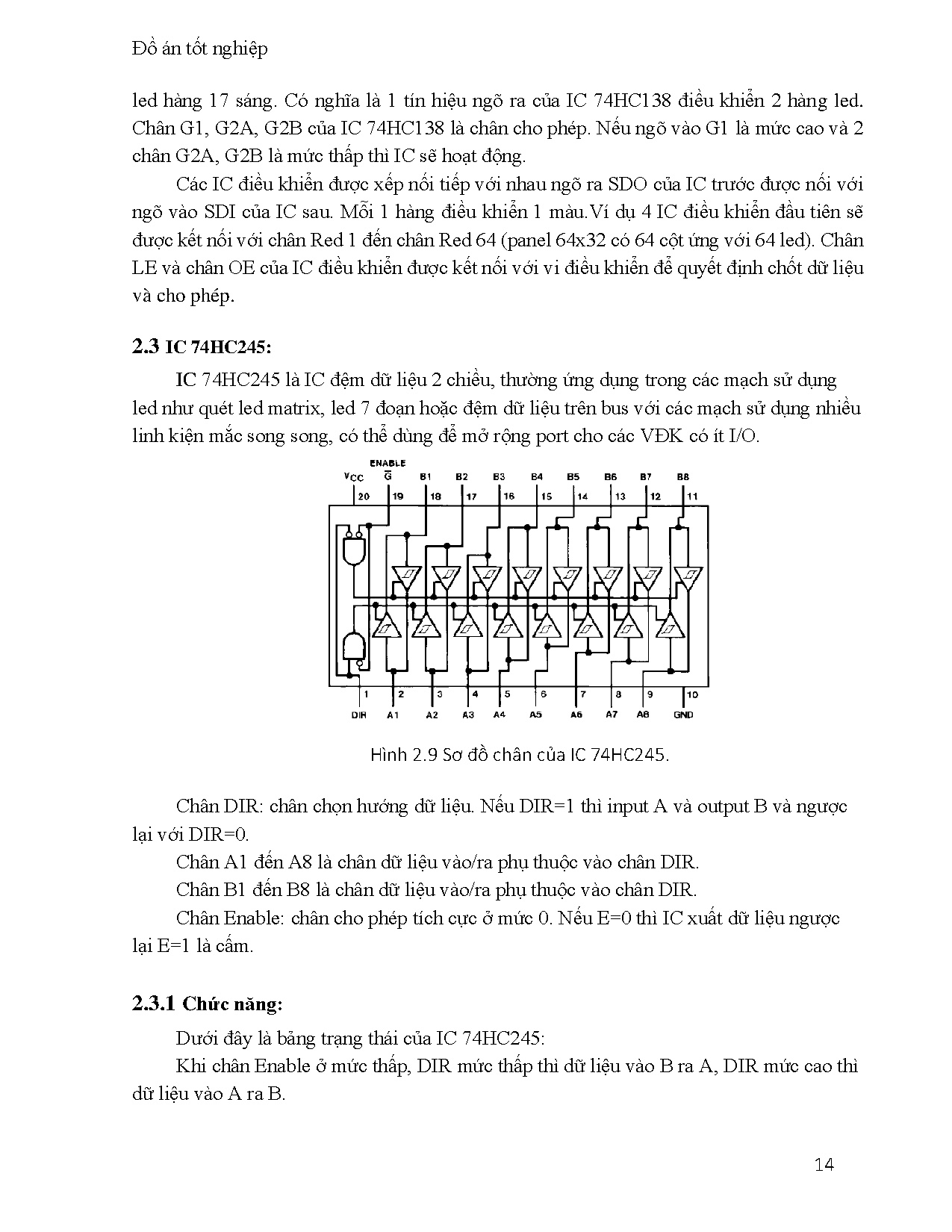

2.3 IC 74HC245: IC đệm mức điện áp và truyền dữ liệu ...................................... 14
2.4 IC 74HC138:IC điều khiển hàng của led ma trận ........................................... 15
2.5 IC TLC5926: IC điều khiển các màu RGB của led ma trận .............................. 16
2.6 IC SSF4953: IC chốt, đống ngắt dòng điện .................................................... 18
2.7 điểm ảnh: 192x96 = 18.432 điểm ảnh ............................................................ 19
2.8 Máy tính nhúng: .............................................................................................. 20
2.9 Tìm hiểu Kit raspberry pi 3: ............................................................................. 20
2.10 Xử lý ảnh ....................................................................................................... 24
2.11 Các chương trình con ……………………………………………………………………………..26
CHƯƠNG 3: THIẾT KẾ VÀ XÂY DỰNG HỆ THỐNG................................. 29

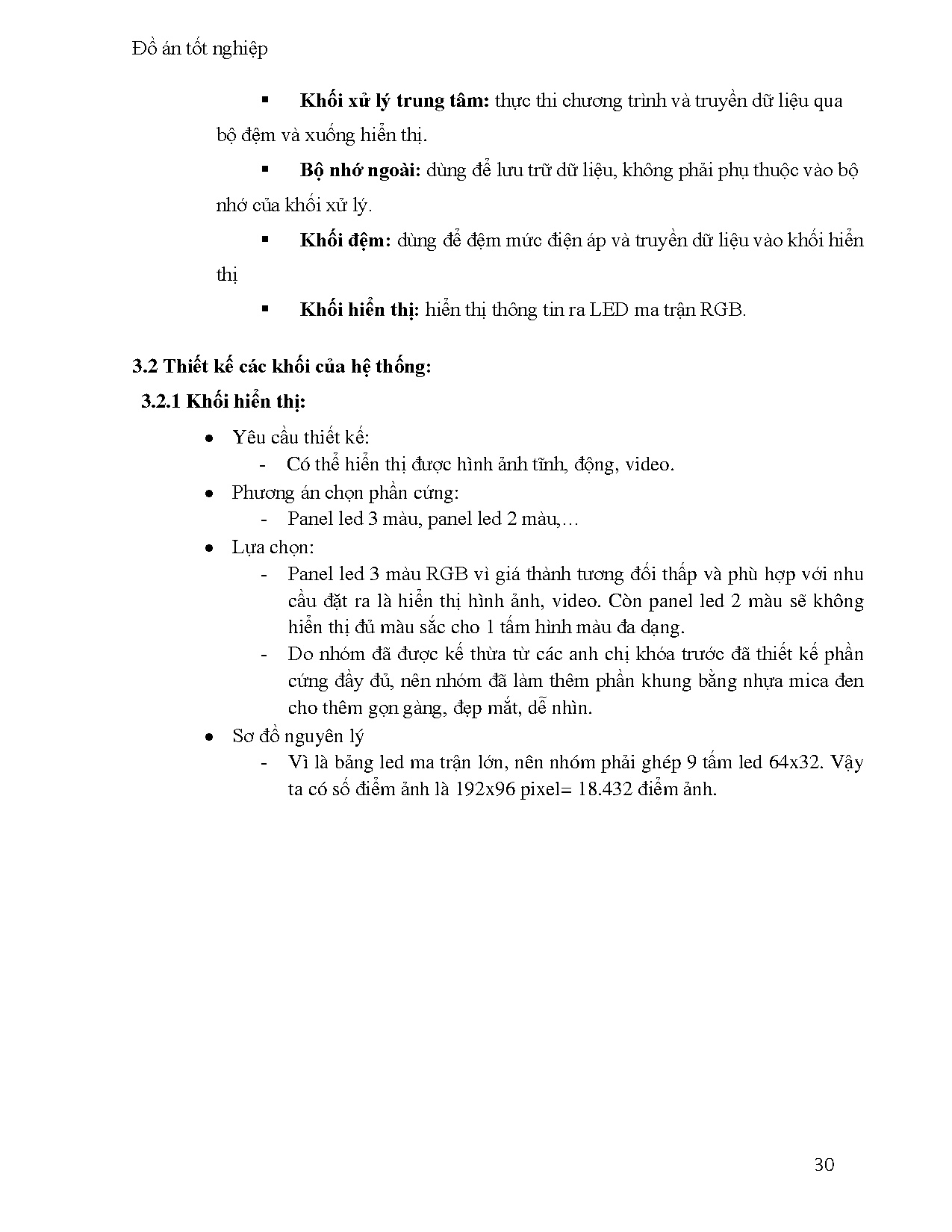

3.1 SƠ ĐỒ KHỐI HỆ THỐNG: ................................................................................. 29
3.2 Thiết kế các k
...

...
matrix

Xóa màn hình led.

return 0
}
Code Client
import socket

Cài đặt thư viện

from Tkinter import *
from tkFileDialog import askopenfilename
import Tkinter
import tkMessageBox
import thread
HOST = 192.168.0.105

Đại chỉ kit raspberry

PORT = 12345

Cổng kết nối

s = socket.socket(socket.AF_INET,

Gán s bằng loại giao tiếp dữ liệu

socket.SOCK_STREAM)

socket

s.connect((HOST,PORT))

Lệnh kết nối với kit raspberry

def hello(h):

Tạo chương trình con

58

Đồ án tốt nghiệp
s.send(Hello)

Gửi chữ ‘Hello’ qua cho server

def callback(cb):
name= askopenfilename()
s.send(name)

Gửi biến name qua cho server

giaodien = Tkinter.Tk()

Khởi tạo giao diện trên Tkinter

var = StringVar()

Cho giá trị Var bằng chuỗi

label = Label( giaodien, textvariable=var,

Gán nhãn cho giao diện

relief=RAISED )
var.set(Mai Quoc Hung - Hoang Phi Hung -

Nội dung hiển thị

13119CL1)
label.pack()

Đóng gói kết thúc nhãn

ketnoi =

Tạo nút nhấn trong giao diện

Tkinter.Button(giaodien,width=15,height=2,acti

Tkinter

veforeground=(green),fg=(red),text =Ket
Noi)
ketnoi.bind(Button-1,Ketnoi)

Đọc hàm con ketnoi trong nut
nhấn kết nối

ketnoi.pack(side=top,padx=10,pady=5)

Đóng gói hiển thị nút nhấn trên giao
diện

ketnoi =
Tkinter.Button(giaodien,width=20,height=2,text
=recieve,fg=(blue))
ketnoi.bind(Button-1,receive)
ketnoi.pack(side=top,padx=10,pady=5)
giaodien.mainloop()

Để bắt đầu chạy Tkinter

Code Server:
import socket

Cài đặt thư viện

import os
import sys

59

Đồ án tốt nghiệp
from Tkinter import *
import tkMessageBox
HOST = 192.168.0.105

Địa chỉ kit Raspberry

PORT = 12345

Cổng truyền dữ liệu (phải trùng
với Client)

s = socket.socket(socket.AF_INET,
socket.SOCK_STREAM)
print Socket d
try:
s.bind((HOST, PORT))

Đọc địa chỉ Client kết nối

except socket.error:
print Bind failed
s.listen(5)

Đợi Client kết nối

print Socket awaiting messages
(conn, addr) = s.accept()

Kết nối chấp nhận

print Connected
dem=0
# awaiting for message
while True:
data = conn.recv(1024)

Gán biến data = biến nhận giá trị
với tốc độ 1024

if data ==Ketnoi:

Nếu data = chữ ‘Ketnoi’ từ Client
gửi sang

dem=1
reply = Ket noi thanh cong

Gán biến reply = “Ket noi thanh
cong”

elif data == Ngat:
dem=0
reply = Ngat ket noi
elif data == Hello and dem==1:
os.system(./tst.sh)
else:
reply = Ban chua ket noi

60

Đồ án tốt nghiệp

conn.send(reply)
conn.close()

Gửi dữ liệu biến reply cho Client
Close connections
